Құбырлар мұнайды, газды, химиялық заттарды және суды үлкен қашықтықтарға тасымалдайтын заманауи өнеркәсіптің өмірлік желісі болып табылады. Дегенмен, олар сейсмикалық құбылыстар, жел жүктемелері, су балғалары және қысымның көтерілуі сияқты әртүрлі сыртқы күштерге осал. Бұл динамикалық және сейсмикалық жүктемелер дұрыс басқарылмаса, құбырдың апатты бұзылуына әкелуі мүмкін.Гидравликалық сөндіргіштерқұбырларды осы күштерден қорғайтын маңызды қауіпсіздік құрылғылары болып табылады. Гидравликалық сөндіргіш, сондай-ақ соққы басу құралы немесе сейсмикалық сөндіргіш ретінде белгілі, жылдам динамикалық жүктемелер кезінде қатты құлыптау кезінде құбырдың баяу, басқарылатын жылу қозғалысын қамтамасыз ететін механикалық құрылғы, осылайша шамадан тыс орын ауыстыру мен кернеуді болдырмайды. Yangzhou Tianshun Pipeline Technology Co., Ltd. компаниясында біздің зауыт 25 жылдан астам уақыт бойы жоғары өнімді гидравликалық сөндіргіштерді құрастырып келеді және біз олардың бүкіл әлем бойынша маңызды инфрақұрылымды қорғаудағы маңызды рөлін көрдік.
Гидравликалық снаббердің қорғаныс механизмі қарапайым, бірақ жоғары тиімділік принципіне негізделген: жылдамдыққа сезімтал құлыптау. Қалыпты жұмыс жағдайында сөндіргіш құбырдың термиялық өсуін шектеусіз қамтамасыз ете отырып, баяу жылдамдықпен термиялық түрде кеңейтуге және қысқартуға мүмкіндік береді. Дегенмен, сейсмикалық оқиға немесе кенеттен динамикалық жүктеме орын алған кезде сөндіргіш жылдамдықтың жылдам артуын сезеді және құбырды тежейтін және шамадан тыс қозғалысты болдырмайтын қатты тірек ретінде әрекет етіп, лезде құлыпталады. Бұл жылдам әрекетке поршеньді, арнайы силикон сұйықтығымен толтырылған цилиндрді және күрделі клапан механизмін қамтитын дәлдікпен жасалған гидравликалық жүйе арқылы қол жеткізіледі. Біздің гидравликалық сөндіргіштер құбырлардың ең ауыр сейсмикалық және динамикалық оқиғалардан қорғалуын қамтамасыз ететін миллисекундтарда жауап беруге арналған. Бұл толық нұсқаулықта біз гидравликалық сөндіргіштерді құбыр қауіпсіздігі үшін таптырмас ететін инженерия, гидравлика және материалдармен танысамыз және зауытымыздың мол тәжірибесінен егжей-тегжейлі техникалық сипаттамалар мен қолдану нұсқауларын береміз.
Негізінде, гидравликалық сөндіргіш - бұл жылу кеңеюі үшін қозғалыс еркіндігін және динамикалық жүктемелер кезінде қатаң шектеуді қамтамасыз ететін жылдамдыққа сезімтал энергияны сіңіретін құрылғы. Құрылғы тұтқырлығы жоғары силикон сұйықтығымен толтырылған цилиндрден, арнайы жасалған саңылау өткелдері бар поршеньден және серіппелі кері клапан жинағынан тұрады. Қалыпты баяу термиялық қозғалыстар кезінде поршень сұйықтық арқылы төмен жылдамдықпен қозғалады, бұл сұйықтықтың саңылау мен кері клапан арқылы ең аз қарсылықпен ағуына мүмкіндік береді. Бұл еркін қозғалыс, әдетте, 100 мм/сек-тен аз, құбырға айтарлықтай жүктеме салмай, жылу кеңеюін қамтамасыз етеді. Дегенмен, жер сілкінісі немесе су балғасы сияқты динамикалық оқиға жоғары жылдамдықты қозғалысты тудырғанда, поршеньдегі қысымның төмендеуіне байланысты тесік арқылы сұйықтық ағыны өте шектеледі. Тексеру клапаны жабылып, сұйықтықты басқарылатын айналма жолдан өткізіп, жылдам қозғалысқа қарсы тұратын демпферлік әсер жасайды. Құлыптау әрекеті прогрессивті болып табылады, бұл жылдамдықтың жоғарылауына байланысты снаббер жоғары жылдамдықты оқиғалар үшін тиімді түрде қатаң тоқтатуға айналатын қарсылықты арттырады.
Біздің негізгі жұмыс принциптеріГидравликалық снубберлер:
Таяу Шығыстағы мұнай-химия зауытының практикалық мысалы әрекеттегі жұмыс принципін көрсетеді. Зауытта қалыпты жұмыс кезінде 150 мм-ге дейінгі қозғалыстармен айтарлықтай термиялық кеңеюді бастан өткерген үлкен диаметрлі бу құбыры болды. Дегенмен, аймақ сейсмикалық белсенділікке бейім. Стандартты құбыр тіректері жылу қозғалысына мүмкіндік берді, бірақ жер сілкінісі кезінде құбырды тежей алмады. Біздің гидравликалық сөндіргіштерді стратегиялық орындарда орнату арқылы зауыт қалыпты жағдайларда еркін жылу қозғалысына қол жеткізді, ал сейсмикалық оқиғалар кезінде сөндіргіштер құлыпталып, құбырдың орнын ауыстыруды қауіпсіз деңгейге дейін шектеді. Зауыт басшысы 5,2 баллдық жер сілкінісі кезінде сөндіргіштер мінсіз жұмыс істеп, құбыр жүйесіне зақым келтірмейтінін хабарлады.
Біздің зауыттаYangzhou Tianshun Pipeline Technology Co., Ltd.Құбырдың әртүрлі өлшемдері мен жұмыс жағдайларына сәйкес келетін құлыптау сезімталдығы мен инсульт сыйымдылығы ауқымы бар гидравликалық снабберлерді шығарады. Біз суланған бөлшектер үшін жоғары сапалы тот баспайтын болатты қолданамыз, ал силикон сұйықтығы кең температура диапазонында химиялық инертті және тұрақты. Әрбір снаббер оның құлыптау және демпферлік сипаттамаларын тексеру үшін динамикалық сынақ қондырғысында сыналады. Дәл инженерияға деген бұл міндеттеме біздің гидравликалық сөндіргіштеріміз ең қиын орталарда құбырларды сенімді қорғауды қамтамасыз етеді.
Сейсмикалық оқиғалар мен динамикалық жүктемелер құбырларға бірнеше бағытта әсер ететін күрделі күштерді тудырады.Гидравликалық сөндіргіштербұл күштерді қатаң шектеу мен энергияның диссипациясын қамтамасыз ету арқылы шешу. Сейсмикалық толқын жер арқылы өткенде құбырдың жермен бірге қозғалуына себепші болады, бірақ құбыр ұзын, үздіксіз құрылым болғандықтан, оның инерциясы жердегі қозғалыстан артта қалады. Бұл дифференциалды қозғалыс құбырдың жобалық шегінен асатын иілу кернеулері мен осьтік жүктемелерді тудыруы мүмкін. Гидравликалық сөндіргіш сейсмикалық оқиға кезінде құлыпталады, құбырды тіреу құрылымына қосады және шамадан тыс салыстырмалы қозғалысты болдырмайды. Сонымен қатар, сөндіргіштің гидравликалық демпферлік әрекеті сейсмикалық энергияның бір бөлігін жылу ретінде таратады, құбырға және оның тіректеріне жалпы жүктемені азайтады.
Гидравликалық сөндіргіштердің жүктемені азайтудың негізгі механизмдері:
Оңтүстік-Шығыс Азиядағы сұйытылған табиғи газ (СТГ) қондырғысының жағдайлық зерттеуі сейсмикалық жүктемелерді азайтудағы гидравликалық сөндіргіштердің тиімділігін көрсетеді. Нысан сейсмикалық белсенді аймақта орналасқан және ұзындығы 2 км жер үсті құбыр жүйесі болған. Сейсмикалық қауіпті бағалаудан кейін инженерлер маңызды тірек орындарында 100-ден астам гидравликалық сөндіргіштерді орнатты. 6,2 баллдық жер сілкінісі кезінде сөндіргіштер жобаланғандай бекітіліп, құбырдың жылжуын есептелген қауіпсіз диапазонға дейін шектеді. Оқиғадан кейінгі тексерулер құбыр жүйесінде зақым келтірмегенін анықтап, нысан 48 сағат ішінде жұмысын жалғастыра алды. Нысан менеджері Гидравликалық сөндіргіштерді апатты сәтсіздікке жол бермегенін айтты.
Біздің зауыт әртүрлі конфигурацияларда, соның ішінде бір әрекетті және екі әрекетті түрлерінде, әртүрлі жүктеме бағыттары мен шамаларына сәйкес келетін гидравликалық снубберлерді шығарады. Сондай-ақ, біз техникалық қызмет көрсету персоналына снаббердің күйін бір қарағанда тексеруге мүмкіндік беретін кіріктірілген визуалды орналасу көрсеткіші бар снабберлерді ұсынамыз. Біздің инженерлік топ құбырдың сейсмикалық және динамикалық жүктемелерге реакциясын модельдеу үшін ақырғы элементтерді талдауды (FEA) пайдалана отырып, өлшемді өлшеуді және орналастыруды зерттеуді орындай алады. Бұл ең тиімді қорғанысты қамтамасыз ету үшін снубберлердің оңтайлы орналасуын және өлшемін қамтамасыз етеді. Біздің гидравликалық сөндіргіштермен құбыр операторлары өздерінің инфрақұрылымы тіпті ең ауыр сейсмикалық және динамикалық оқиғаларға дайын екеніне сенімді бола алады.

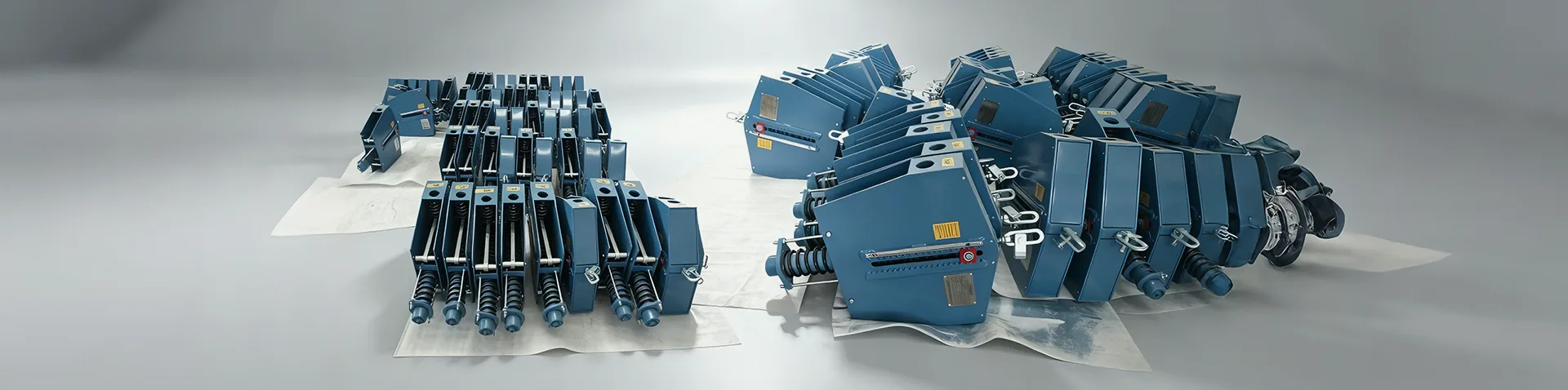

Т.С. MACHINARY әртүрлі құбырларға арналған гидравликалық сөндіргіштердің кең ауқымын шығарады. Біздің өнім желісі электр станцияларының, мұнай өңдеу зауыттарының және өнеркәсіптік нысандардың нақты талаптарына сәйкес келетін әртүрлі жүктеме сыйымдылығы, жүріс ұзындығы және құлыптау жылдамдығы бар сөндіргіштерді қамтиды. Біздің барлық гидравликалық Snubber өнімдеріміз ISO 9001 стандартына сәйкес жасалған және ASME B31.1, DIN EN 13480 және басқа халықаралық стандарттар талаптарына сәйкес келеді. Төмендегі кестеде бүкіл әлем бойынша құбырларды қорғаудың маңызды қолданбаларында қолданылатын біздің ең танымал гидравликалық снаббер үлгілерінің негізгі техникалық сипаттамалары жинақталған. Біздің зауыт сонымен қатар жобаның арнайы талаптарын, соның ішінде арнайы жүріс ұзындығын, жүк көтерімділігін және қоршаған ортаны қорғау жабындарын қанағаттандыру үшін арнайы снубберлерді шығара алады.
| Үлгі | Жүктеме сыйымдылығы (кН) | Инсульт (мм) | Құлыптау жылдамдығы (мм/с) | Температура диапазоны | Сұйықтық түрі | Салмағы (кг) | Монтаждау түрі |
| TS-10 | 10 | 50 | 80 | -20°C және +80°C | Силикон майы | 8 | Фланец / кронштейн |
| TS-20 | 20 | 100 | 100 | -20°C және +80°C | Силикон майы | 15 | Фланец / кронштейн |
| TS-40 | 40 | 150 | 100 | -20°C және +80°C | Силикон майы | 28 | Фланец / кронштейн |
| TS-60 | 60 | 200 | 120 | -20°C және +80°C | Силикон майы | 45 | Фланец / кронштейн |
| TS-100 | 100 | 250 | 120 | -20°C және +80°C | Силикон майы | 72 | Фланец / кронштейн |
| TS-150 | 150 | 300 | 150 | -20°C және +80°C | Силикон майы | 110 | Фланец / кронштейн |
| TS-200 | 200 | 350 | 150 | -20°C және +80°C | Силикон майы | 155 | Фланец / кронштейн |
In addition to the standard models, our factory offers several optional features to enhance the performance and suitability of Hydraulic Snubbers for specific environments. These include: a low-temperature version with a specialized silicone fluid that remains fluid down to -40°C; a high-temperature version rated for continuous operation at 120°C; and an epoxy-coated version for corrosive environments, such as offshore platforms and chemical plants. We also provide custom stroke lengths to accommodate specific pipeline thermal movement requirements.
Біздің сапаны бақылау процесі құлыптау жылдамдығының, жүк көтергіштігінің және демпферлік сипаттамаларының көрсетілген мәндерге сәйкес келетінін тексеретін әрбір гидравликалық сөндіргіште 100 пайыздық динамикалық өнімділік сынағынан тұрады. Сондай-ақ, жұмыс қысымында ағып кетудің болмауына көз жеткізу үшін гидравликалық жүйеде қысым сынағы жүргіземіз. Әрбір сөндіргіш бірегей сериялық нөмірмен белгіленеді, бұл өндірістен далалық орнатуға дейін толық бақылауға мүмкіндік береді. Біздің зауыттаYangzhou Tianshun Pipeline Technology Co., Ltd.кез келген орынға жылдам жеткізуге мүмкіндік беретін стандартты сөндіргіштер мен компоненттердің жан-жақты түгендеуін жүргізеді. Сондай-ақ, біз инженерлік топ құбырды қорғаудың нақты қажеттіліктері үшін оңтайлы үлгі мен өлшемді таңдауға көмектесетін снабберді таңдау қызметін ұсынамыз.
Гидравликалық снубберлеролар мақсатқа сай жұмыс істеуін қамтамасыз ету үшін мұқият орнатуды және тұрақты техникалық қызмет көрсетуді қажет ететін дәл құрылғылар болып табылады. Қате орнату динамикалық жүктемелер кезінде снабберді құлыптауға қабілетсіздігіне әкелуі мүмкін немесе ол құлыпталмаған кезде (мысалы, баяу термиялық қозғалыс кезінде) құлыпталуы мүмкін. Біздің зауыттаYangzhou Tianshun Pipeline Technology Co., Ltd.тұтынушыларға гидравликалық сөндіргіштердің сенімділігі мен қызмет ету мерзімін арттыруға көмектесу үшін егжей-тегжейлі орнату нұсқаулары мен техникалық қызмет көрсету бойынша ұсыныстар береді. Осы нұсқауларды орындау снубберлердің сейсмикалық және динамикалық оқиғалар кезінде қажетті маңызды қорғанысты қамтамасыз ететініне кепілдік береді.
Гидравликалық сөндіргіштерді орнату және техникалық қызмет көрсетудің негізгі әдістері:
Құрама Штаттардағы атом электр стансасынан алынған жағдайды зерттеу сөндіргішке тұрақты техникалық қызмет көрсетудің маңыздылығын көрсетеді. Кәдімгі тексеру кезінде техникалық қызмет көрсету персоналы бірнеше гидравликалық снабберлерде силикон сұйықтығының баяу ағып кетуіне әкеліп соқтыратын тығыздағыштың ағып кеткенін анықтады. Егер жөнделмеген болса, сөндіргіштердің демпферлік қабілеті төмендеп, жер сілкінісі кезінде дұрыс жабылмауы мүмкін еді. Зауыт тығыздағыштарды ауыстырып, сөндіргіштерді жаңа сұйықтықпен толтырып, біз ұсынған техникалық қызмет көрсету процедурасын орындады. Кейінгі динамикалық сынақ снубберлердің толық жұмыс істейтінін растады. Зауыттың қауіпсіздік жөніндегі менеджері алдын ала техникалық қызмет көрсету бағдарламасы ықтимал қауіпсіздік мәселесінің алдын алғанын және келесі сейсмикалық оқиға кезінде сөндіргіштер толығымен жұмыс істейтінін атап өтті.
Біздің зауыт тексеру, сынау және тығыздағышты ауыстыру процедураларын қамтитын снабберге техникалық қызмет көрсету жөніндегі толық нұсқаулықты ұсынады. Біз сондай-ақ сынақ жабдығын дұрыс пайдалануды және сынақ нәтижелерін түсіндіруді қамтитын техникалық қызмет көрсету персоналына арналған оқыту бағдарламасын ұсынамыз. Кілтті шешімді қалайтын тұтынушылар үшін біз мерзімді тексеруді, функционалдық тестілеуді және пломбаны ауыстыруды қамтитын snubber қызмет көрсету келісімшартын ұсынамыз. Бұл қызмет сіздің гидравликалық сөндіргіштеріңіздің оңтайлы күйде болуын және қажет кезде құбырларыңызды қорғауға дайын болуын қамтамасыз етеді. Тиісті орнатуға және техникалық қызмет көрсетуге инвестициялау арқылы құбыр операторлары өздерінің гидравликалық сөндіргіштері құбыр жүйесінің бүкіл қызмет ету мерзімі үшін ең жоғары қорғаныс деңгейін қамтамасыз ете алады.
1-сұрақ: Гидравликалық снаббер мен механикалық тіреуіштің айырмашылығы неде?
Жауап: Механикалық тірек құбырға жоғары жылу кернеулерін тудыруы мүмкін кез келген жылу қозғалысына жол бермейтін қатты қосылымды қамтамасыз етеді. Гидравликалық сөндіргіш, керісінше, жылдам динамикалық жүктемелер кезінде құлыптау кезінде баяу термиялық қозғалысқа мүмкіндік береді. Бұл қалыпты жұмыс кезінде снаббер термиялық кеңеюді орналастырады, кернеуді азайтады. Сейсмикалық немесе динамикалық жүктемелер кезінде ол құлыпталады және қатты тірек ретінде әрекет етеді. Бұл қос функция гидравликалық сөндіргіштерді айтарлықтай термиялық қозғалысқа ұшырайтын құбырлар үшін қолайлырақ етеді, өйткені олар жылу кернеуінің жиналуын болдырмайды.
2-сұрақ: Гидравликалық сөндіргішті жөндеуге бола ма, әлде ол істен шыққанда оны ауыстыру керек пе?
Жауап: Көптеген жағдайларда гидравликалық сөндіргіштерді тығыздағыштарды ауыстыру және сұйықтықты қайта зарядтау арқылы жөндеуге болады. Дегенмен, ішкі поршень немесе цилиндр зақымдалған болса, сөндіргішті ауыстыру керек. Біздің зауыт гидравликалық сөндіргіш үлгілеріміздің көпшілігі үшін қалпына келтіру қызметін ұсынады, онда біз бөлшектеуге, тексеруге, тозған бөлшектерді ауыстыруға және сөндіргішті бастапқы сипаттамаларына сәйкес қайта жинаймыз. Жөндеудің немесе ауыстырудың ең үнемді нұсқа екенін анықтау үшін, білікті техникке снабберді бағалауды ұсынамыз.
3-сұрақ: Гидравликалық сөндіргіштің құлыптау жылдамдығы қалай анықталады?
Жауап: Бекіту жылдамдығы снаббердің ішкі клапандары мен саңылауларының конструкциясымен анықталады және ол дайындау кезінде орнатылады. Ол әдетте құбырдың күтілетін жылулық қозғалыс жылдамдығына және сейсмикалық жобалау критерийлеріне негізделген таңдалады. Көптеген қолданбалар үшін 80 және 150 мм/сек аралығындағы құлыптау жылдамдығы пайдаланылады. Біздің зауыт жобаның нақты талаптарын қанағаттандыру үшін құлыптау жылдамдығын реттей алады. Біз сонымен қатар құбырдың нақты қозғалыс профиліне сәйкес өрісті реттеуге мүмкіндік беретін реттелетін құлыптау жылдамдығы мүмкіндігі бар снубберлерді ұсынамыз.
4-сұрақ: Гидравликалық сөндіргіштер ішкі және сыртқы қондырғыларға жарамды ма?
Жауап: Иә, гидравликалық сөндіргіштер ішкі және сыртқы қондырғыларға жарамды. Дегенмен, сыртқы қондырғылар үшін, әсіресе коррозиялық орталарда немесе ылғалдылығы жоғары жерлерде, коррозияға төзімді жабыны бар (эпоксидті немесе мырышталған) сөндіргіштерді ұсынамыз. Өте суық климат үшін біз -40°C дейін сұйық болып қалатын арнайы сұйықтығы бар төмен температуралы нұсқаны ұсынамыз. Біздің зауыт арнайы орнату ортаңызға ең қолайлы материал мен жабын нұсқалары бойынша егжей-тегжейлі нұсқаулар бере алады.
5-сұрақ: Yangzhou Tianshun Pipeline Technology Co., Ltd. өзінің гидравликалық сөндіргіштері үшін қандай сертификаттарға ие?
Жауап: Біздің гидравликалық сөндіргіштер ISO 9001:2015 (Сапа менеджменті) және ISO 14001:2015 (Қоршаған ортаны басқару) сертификаттары бойынша шығарылады. Біз сондай-ақ құбыр тіректеріне арналған ASME B31.1, DIN EN 13480 және GB/T 17116.3 стандарттарына сай келеміз. Біздің өнімдерді үшінші тарап ұйымдары, соның ішінде SGS және TÜV тексереді және сертификаттады және біз әрбір тапсырыспен сынақ есептері мен сертификаттардың толық жинағын береміз. Өндірістік процестер мен сапаны бақылау жүйелерінің ең жоғары халықаралық стандарттарға сәйкестігіне көз жеткізу үшін фабрикамыз үнемі тексеріліп отырады.
Гидравликалық сөндіргіштер құбырларды сейсмикалық және динамикалық жүктемелерден маңызды қорғауды қамтамасыз ететін маңызды құрылғылар болып табылады. Қалыпты жағдайларда еркін жылу қозғалысына және жылдам динамикалық оқиғаларда құлыптауға мүмкіндік бере отырып, олар құбыр жүйесінің тұтастығы мен қауіпсіздігін қамтамасыз ете отырып, шамадан тыс орын ауыстыруды болдырмайды, кернеуді азайтады және энергияны таратады. Yangzhou Tianshun Pipeline Technology Co., Ltd. компаниясында біздің зауыт ондаған жылдар бойы жоғары өнімді гидравликалық сөндіргіштерді құрастырып келеді, әртүрлі қолданбаларға сәйкес әртүрлі жүктеме сыйымдылығы, соққылары және құлыптау жылдамдығы бар кең ауқымды үлгілерді ұсынады. Сапаға, дәлме-дәл инженерияға және тұтынушыларға қолдау көрсетуге берілгендігіміз біздің снабберлер дүние жүзіндегі ең маңызды инфрақұрылымдық жобалар үшін сенімді қорғауды қамтамасыз етеді.
Құбыр жүйесін сейсмикалық және динамикалық жүктемелерден қорғауды қалайсыз ба?Yangzhou Tianshun Pipeline Technology Co., Ltd компаниясына бүгін хабарласыңызжан-жақты кеңес алу үшін. Біздің инженерлік топ оңтайлы Hydraulic Snubber үлгісін, өлшемін және орналасуын ұсыну үшін құбырыңыздың дизайнын, жұмыс жағдайларын және сейсмикалық қауіп профилін талдайды. Біз тегін техникалық-экономикалық негіздемелерді, бәсекеге қабілетті бағаны және жылдам жеткізуді, орнату мен техникалық қызмет көрсетудің толық спектрін ұсынамыз.Yangzhou Tianshun Pipeline Technology Co., Ltd.компаниясынан Hydraulic Snubber тегін кеңесін қазір сұраңыз және құбырыңыз күтпеген жерден қорғалғанына көз жеткізіңіз.
-
