Көптеген адамдар оларды серіппелі ілгіштер деп атайды, кейбіреулер оларды серіппелі тіректер деп атайды, ал далада сіз екеуін де естисіз. Тяньшунда біз атқа ілінбейміз — ең бастысы, құбыр құрылымдық арқалыққа ілініп, жылу циклдерімен еркін қозғалуы керек болғанда, құрастыру жұмыс істейді. Біз оларды 14 жыл бойы электр станциялары, мұнай өңдеу зауытының құбыр тіректері және өңдеу желілері үшін салып жатырмыз, ал біздің серіппелі ілгіштер қазір 45-тен астам елде құбырды ұстап тұр.
Бұл суретте өнімнің жүк көтергіштік дәлдігі мен жұмыс сенімділігін тексеру үшін жүктеме мен орын ауыстырудың негізгі параметрлерін қоса, айнымалы серіппелі тірек/ілгіштің жүктеме бойынша ығысу өнімділігі қисығы көрсетілген.
Әрбір құрылғы жөнелту алдында жүктеме калибрлеуіне және өнімділік сынағына жатады. Параметр жүктемесінің ауытқуы ANSI/MSS‑SP‑58‑2018 халықаралық стандартына, сондай-ақ NB/T47039‑2013 сәйкес келетін ±5% шегінде бақыланады.
Өнімдер энергетикалық, мұнай-химиялық және басқа өнеркәсіптік құбыр жүйелеріне қойылатын техникалық талаптарға сәйкес келеді. MSS‑SP‑58‑2018 сәйкес айнымалы серіппелі қондырғылар үшін максималды рұқсат етілген жүктеме өзгермелілігі толық жұмыс сапары кезінде жұмыс істейтін ыстық жүктеменің 25% аспауы керек.

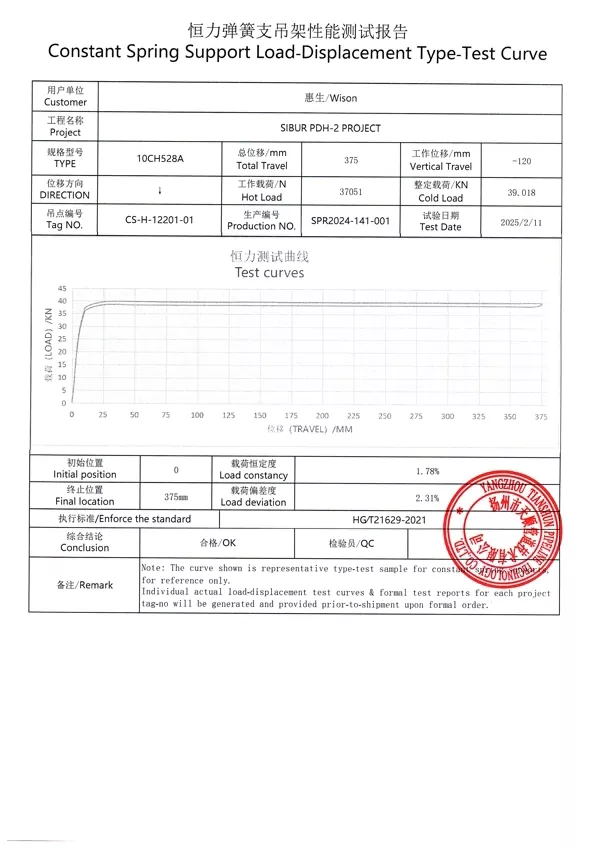

Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.
Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.
Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

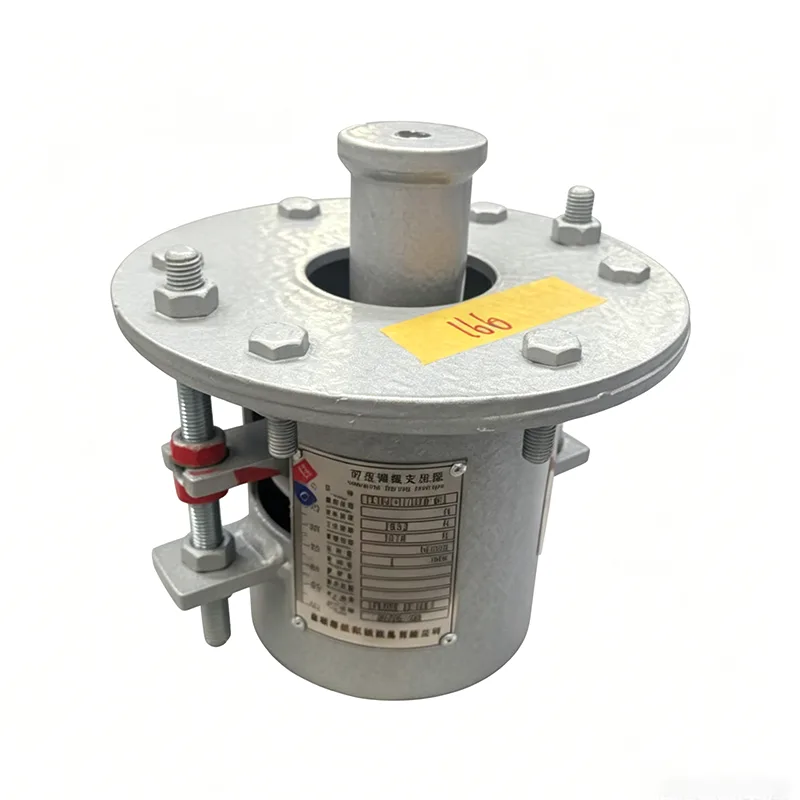

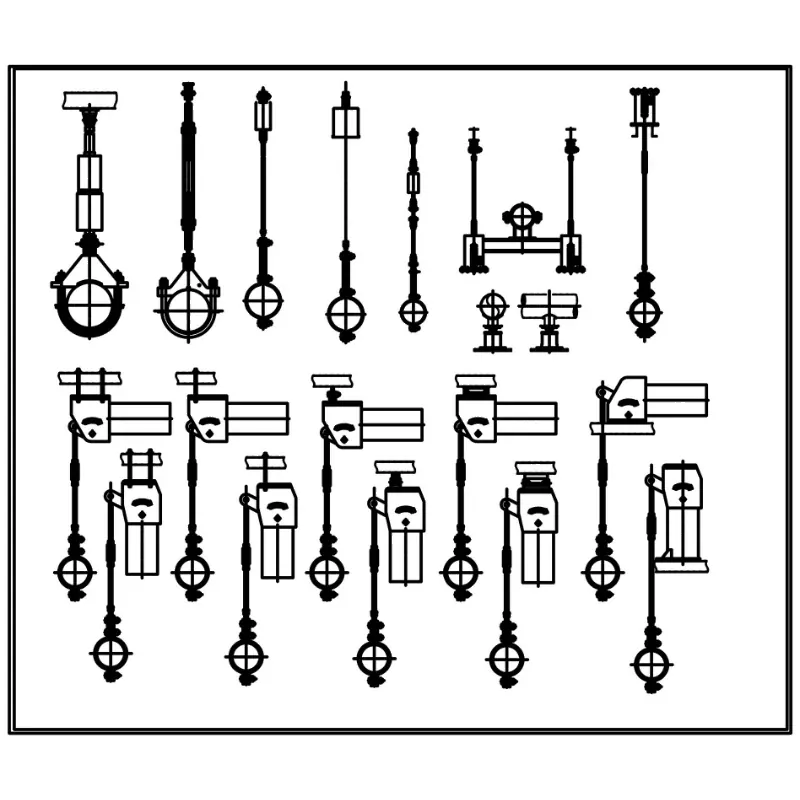

Серіппелі ілгіш бірден екі әрекетті орындайды: ол құбырдың барлық салмағын жоғарыдан көтереді және ол кеңейген немесе қысқарған кезде құбырмен бірге жүреді. Сол жерде ілулі тұрған қатты ілгіштен айырмашылығы, серіппелі ілгіш қозғалыстың толық диапазонында жұмыс істейді. Бұл, әсіресе, жылу өсімі тез өсетін биіктіктегі құбырдың ұзын түзу жолдарында өте маңызды. Құбырдың қаншалықты алыс қозғалатынына қарамастан, жүктеме тұрақты болуы керек желілер үшін көптеген жобалар оларды біріктіреді.тұрақты серіппелі тіректерсол сөреде. Критикалық аз сызықтар үшін стандарттыайнымалы серіппелі тіректержиі жұмыс істейді - бірдей серіппелі ілгіш корпусының стилі, тек басқа ішкі серіппелі орналасуы.
| Айнымалы серіппелі ілгіш спецификация кестесі | Мысал |
|---|---|
| Ілгіш түрі/конфигурациясы | A, B, C, D, E, F, G типтері |
| Көктем өлшемі / № | № 0 - № 22 |
| Саяхат диапазоны | 30мм, 60мм, 90мм, 120мм, 180мм |
| Жұмыс жүктемесі | 0,2 кН - 400 кН |
| Орнатылған жүктеме (суық жүктеме) | кН / кгс |
| Жұмыс жүктемесі (ыстық жүктеме) | кН / кгс |
| Қозғалыс бағыты | Жоғары/төмен |
| Өзгергіштік (%) | ≤ 25% (стандартты) |
| Беттік өңдеу | Ыстық сумен боялған |
| Тұрғын үй материалы | Көміртекті болат (Q235/Q355) |
| Тұрақты серіппелі ілгішке арналған кесте | Мысал |
|---|---|
| Модель/серия | PH, LH, CA, CS, TH |
| Жүктеме сыйымдылығы (жұмыс) | 0,1 кН - 500 кН |
| Жалпы саяхат | 50мм, 100мм, 200мм, 400мм |
| Нақты саяхат | 600 мм дейін |
| Жүктеменің ауытқуы (төзімділік) | ±5% (стандартты) / ±3% (жоғары прек.) |
| Орнату орны | Көлденең / тік |
| Тұрғын үйді аяқтау | Ыстық мырышталған / эпоксидті |
| Жұмыс температурасы. | -20°C және +80°C (Қоршаған орта) |
| Серіппелі катушкалар материалы | 60Si2Mn / 50CrVA |
| Жүктемені реттеу ауқымы | ±10% (Өрісті реттеу) |

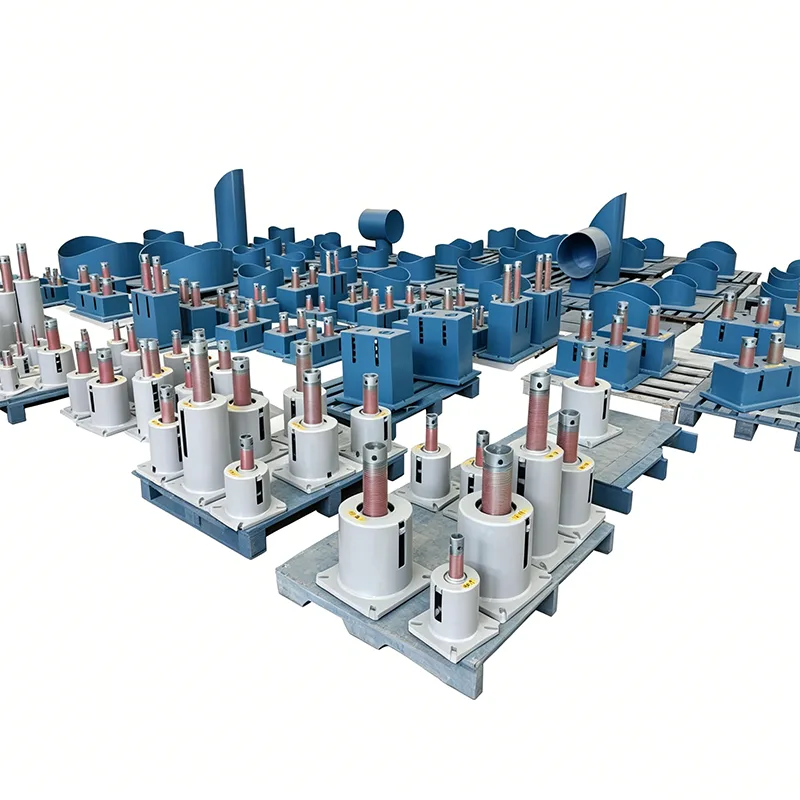

Серіппелі ілгіш жалғыз жұмыс істемейді. Әдеттегі құбыр тартпасында сіз төменгі биіктіктегі салмақты көтеретін қатты құбыр тіректері мен құбыр аяқ киімдерімен қатар жұмыс істейтін серіппелі ілгіштерді көресіз. Жоғары температураны қосу нүктелерінде немесе жабдық қосылымдарының жанында ілгіштер жиі белгіленеді, өйткені олар еден кеңістігін босатады және құбыр бөлмесінің бірнеше бағытта қозғалуына мүмкіндік береді. Желі салқын немесе салқындатылған кезде, ілгішті қысқыш нүктесіндегі алдын ала оқшауланған құбыр тіректерімен жұптау мұздануды болдырмайды және оқшаулау жүйесін бұзылмаған күйде сақтайды. Көптеген жоба сипаттамалары сонымен қатар бүкіл жинақты серіппелі тіректер пакетінің бір бөлігі ретінде көрсетеді - айырмашылық шын мәнінде тек үстіңгі және астыңғы жағында орнатылған.

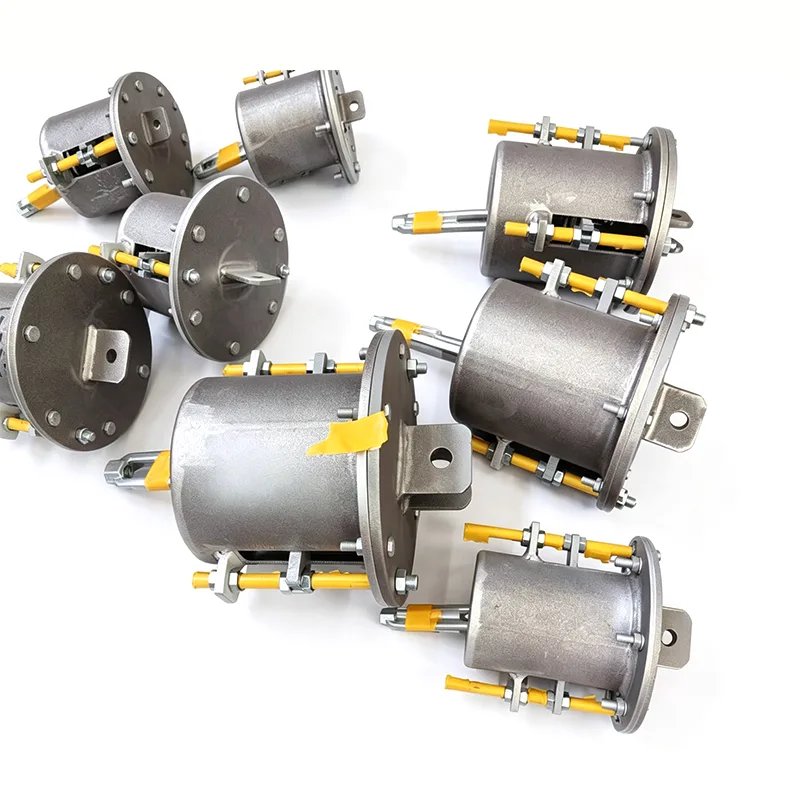

Серіппелі ілгіш банкадағы серіппе ғана емес. Бұл ассамблея. Міне, біз әдетте қолданамыз:
| Бөлім | Материал опциялары | Ескертпелер |
|---|---|---|
| Көктемгі элемент | 60Si2MnA / 50CrVA серіппелі болат | Өткізілген, алдын ала орнатылған, жүктеме сыналған |
| Корпус / корпус | Q235B көміртекті болат немесе SS304 | Боялған немесе ыстық мырышталған |
| Үстіңгі қосылым (көзді гайка / ілмек) | 45# соғылған болат, тот баспайтын F304 | Штанга өлшеміне сәйкес келеді |
| Ілгіш таяқша және бұрауыш | 45# болат, 304 немесе 316 | Толық ұзындықтағы бұрандалы, мырышпен қапталған немесе жалаңаш |
| Астыңғы қосылым / құбыр қысқышы | Көміртекті болат A105, SS304 | Екі болтты немесе үш болтты қысқыш, оқшауланған болса, қапталған |
| Саяхат көрсеткіші/шкала | Алюминий немесе тот баспайтын | Лазермен оюланған, қаптамаға тойтарылған |
Әрбір материал партиясында диірменнің сынақ есептері бар және біз оны жылу санына қарай бақылаймыз. Егер сіздің спецификацияңыз 3.2 (EN 10204) сертификатын талап етсе, біз оны қарастырдық.
Біз мыналарды қанағаттандыру үшін серіппелі ілгіштерді шығарамыз:
ANSI/MSS SP-58 — Құбыр тіректері мен ілгіштер
ASME B31.3 — Технологиялық құбырлар
GB/T 17116
Қажет болған жағдайда DIN, JIS немесе жобаға тән ерекшеліктер
Біздің зауыт ISO 9001:2015 стандарты бойынша жұмыс істейді, бұл кіріс шикізатынан бастап соңғы жүктеме сынауына дейінгі әрбір қадамда құжатталған процедураларды білдіреді.
1-сұрақ: Негізге орнатылған серіппелі тіреудің орнына серіппелі ілгішті қашан қолданамын?
Құбыр биіктікте жүріп, астында отыруға болат платформа болмаған кезде. Құбырлар сөрелері, әуе желілері және қазандық пентхаус құбырлары классикалық жағдайлар болып табылады. Ілгіштер үстіңгі болатқа бекітіліп, құбырға түседі. Бұл серіппелі механизм туралы емес, сіздің қолдау нүктеңіздің қай жерде екендігі туралы.
2-сұрақ: Мен ілгіште негізгі серіппедегідей жүктеме ауқымын ала аламын ба?
Жалпы, иә. Біздің айнымалы серіппелі ілгіштер бір ілгішке бірнеше жүз килограмнан 20+ тоннаға дейін жетеді. Тұрақты серіппелі ілгіштер жоғары көтеріледі. Егер сізге шынымен ауыр нәрсе керек болса, айталық, бір штангаға 40 тонна - біз оны жасай аламыз, бірақ жүкті бөлу нұсқаларын қарастыру үшін алдымен бізбен сөйлескен дұрыс.
3-сұрақ: Серіппелі ілгіштерді қалай тексересіз?
Біз серіппені көрсетілген жүктемеге орнатамыз, оны толық жүру арқылы жүргіземіз және күштің төзімділік шегінде қалуын тексереміз. Тұрақты серіппелі ілгіштер үшін біз жүктің ауытқу қисығын сызамыз және оның дизайн шегінде тегіс екенін растаймыз. Саяхат таразылары тексеріледі және барлық қосылымдар жіп сапасы мен дәнекерлеу тұтастығы тексеріледі.
4-сұрақ: Сіздің стандартты жеткізу уақытыңыз қандай?
Жалпы жүктеме диапазоны бар стандартты ілгіш жинақтар үшін, 20–25 күн. Егер сізге тот баспайтын 304 жабдығы, арнайы жабындар немесе стандартты емес саяхат қажет болса, 30–40 күнді көрсетіңіз. Үлкен жоба пакеттері арнайы өндіріс кестесін алады және біз сізге баға ұсынысымен бірге жеткізу туралы нақты міндеттеме береміз.
5-сұрақ: Олар қалай жөнелтіледі?
Аспалы жинақтар басқарылатын бөліктерге бөлінеді - серіппелі корпус, өзек жинағы және қысқыш - су өткізбейтін төсемі бар ағаш жәшіктерге оралған. Әрбір жәшік ілгіш тег нөмірімен белгіленеді, осылайша сайт бригадасы оларды құбыр тірегі сызбасына бірден сәйкестендіреді.
Көптеген тұтынушылар серіппелі ілгіштер тек стандартты каталог элементтері ретінде келеді деп ойлайды. Біз осылай жұмыс істемейміз. Біз жеткізген серіппелі ілгіштердің көпшілігінде кем дегенде бір жеке деталь бар, ол:
Үлкен сейсмикалық қозғалысты қамтамасыз ету үшін ұзартылған саяхат
Арнайы үстеме саңылаулар үшін реттелетін өзек ұзындығы
Жағалау немесе коррозиялық орта үшін тот баспайтын болаттан жасалған конструкция
400°C-тан жоғары желілерге арналған жоғары температуралық серіппелі материал
Арнайы бояу жүйелері — эпоксидті, мырышқа бай праймер немесе теңіз жабыны
Құбырды біздің ілгішке қондырудың қажеті жоқ. Біз сіздің құбырыңызға ілгішті саламыз.
Құбырды қолдау сипаттамасын жазып жатқаныңызды білуге тұрарлық кейбір практикалық тармақтар:
Ұзақ түзу жүгірістерде әрбір тірек нүктесін бекітпеңіз. Серіппелі ілгіштер өсімді сіңіріп, якорьлерді стратегиялық түрде орналастырыңыз. Егер құбыр кернеуінің инженері қозғалыс деректерін қамтамасыз етсе, біз қай ілгіштердің қайда болатынын анықтауға көмектесеміз.
Құбыр оқшауланған болса, қысқыш түрін және алдыңғы қаптаманы көрсетіңіз. Орнатқаннан кейін ілгіш нүктеде оқшаулауды қайта жөндеу қиын және қымбат.
Ылғалды немесе жағалаудағы аймақтардағы сыртқы қондырғылар үшін тот баспайтын жабдықты немесе кем дегенде ыстық мырышпен қаптауды көрсетіңіз. Көміртекті болат шыбықтар бірінші күні жақсы көрінеді, бірақ екі жаңбырлы маусымнан кейін олай көрінбейді.
Біз қорапқа біреудің бөлшектерін салатын сауда компаниясы емеспіз. Біз оларды Янчжоудағы өз зауытымызда жасаймыз. Біз болатты сатып аламыз, тетіктерді өңдейміз, серіппелерді желдейміз және сынаймыз, агрегаттарды жинаймыз, бояймыз, буып-түйіп, жөнелтеміз. Сапа жоғалатын орта саты жоқ.
Осы жылдар ішінде біз іске қосу және пайдалану жылдарында ақаусыз орындалған жобалар үшін толық серіппелі ілгіш пакеттерін жеткізіп бердік. Сондықтан біздің тұтынушылардың 70%-дан астамы қайтып келеді — біз ең арзан болғандықтан емес (біз әділ, арзан емеспіз), бірақ ілгіштер уақытында пайда болып, сызбаларға сәйкес келеді және өз жұмысын жалғастырады.
Егер сіз серіппелі ілгіштерді, тұрақты серіппелі тіректерді немесе алдын ала оқшауланған құбыр аяқ киімдерін талап ететін жобаны бағаласаңыз, бізге деректер парақтарыңызды немесе белгілеріңізді жіберіңіз. Біз дұрыс баға ұсынысын дайындаймыз — зауытта тікелей, жасырын белгілер жоқ — және қаласаңыз, таңдауымыздың артындағы дизайн логикасы арқылы сізді таныстырамыз. Сіз сондай-ақ зауытқа барып, өндіріс желісін өз көзіңізбен көре аласыз.
