Кейбір жолдар аздап кешіреді. Салқындатқыш судың тақырыбы қолдау күшінің 20% өзгеруін ешкім байқамай-ақ шеше алады. Бірақ содан кейін ештеңені кешірмейтін желілер бар - бу турбинасының кіріс құбырлары, реактордың саптамалары, компрессордың сору желілері, жоғары энергиялы қазандық сымдары. Оларда тіпті тік күштің шамалы өзгеруі фланецті туралаудан шығаруы немесе саптаманы шамадан тыс жүктеуі мүмкін. Міне, сіз айнымалы серіппелі тіректен тұрақты серіппелі тірекке ауысасыз. СағатТяньшун, біз 14 жыл бойы тұрақты серіппелі тіректерді салып келеміз және біз әрбір жобада келіссөздерге жатпайтын кем дегенде бірнеше орындар бар екенін білдік.
Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.
Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.
Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса алғанда, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

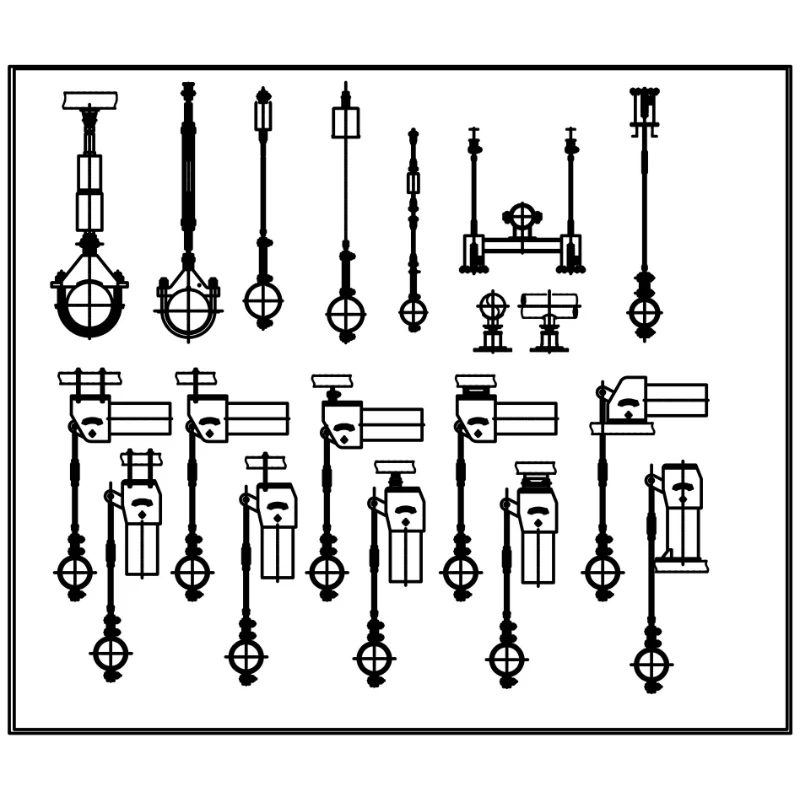

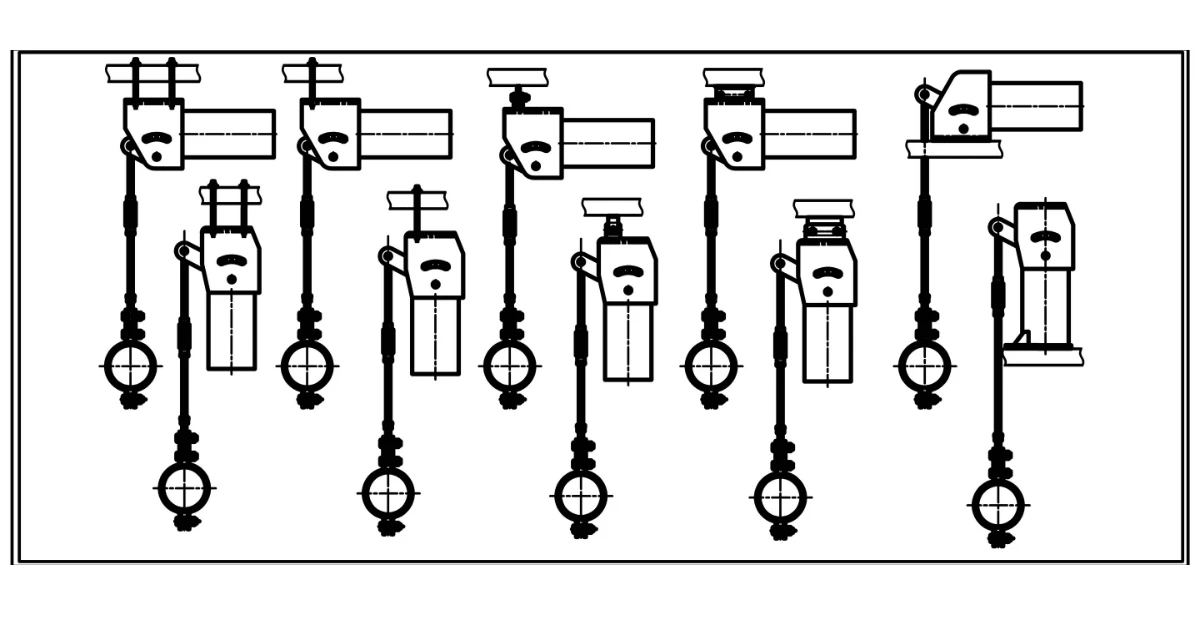

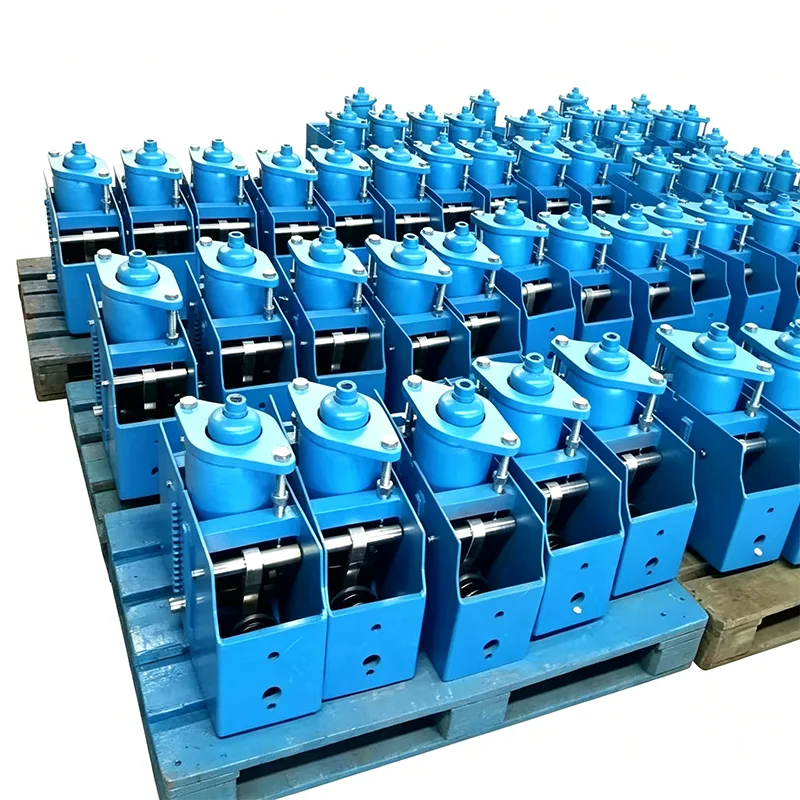

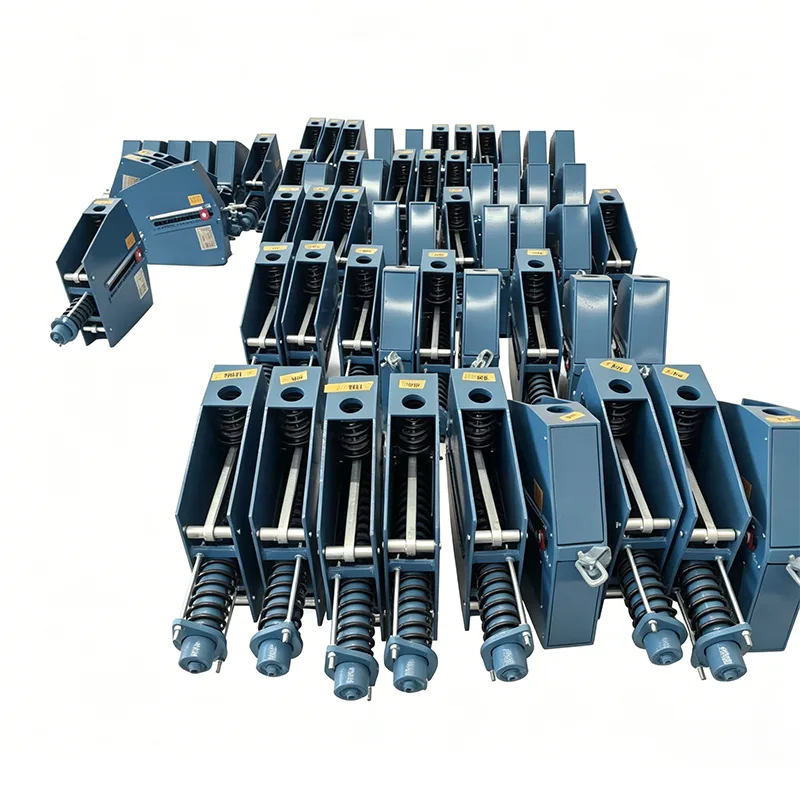

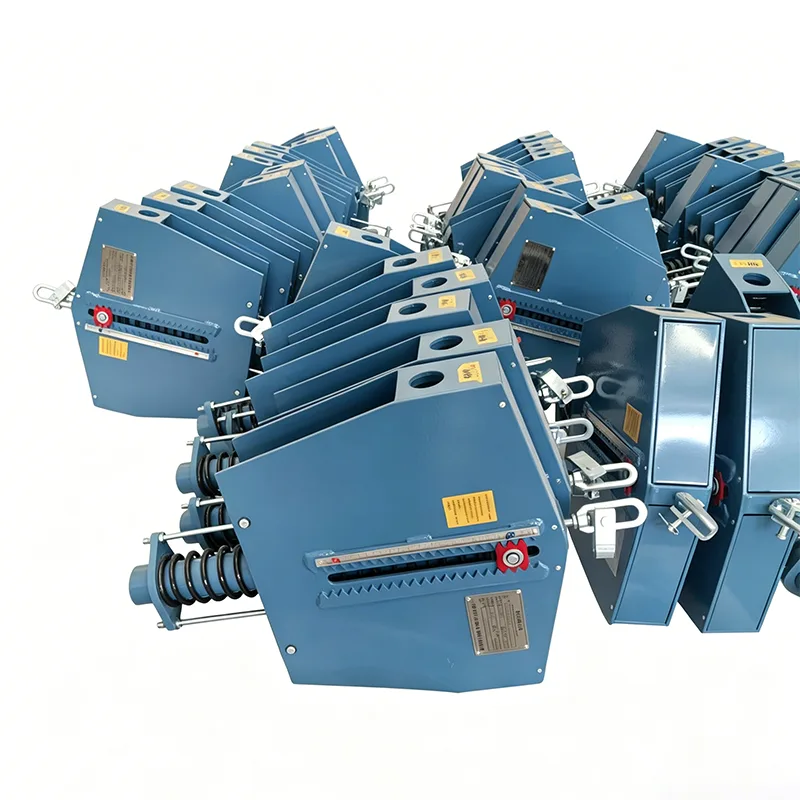

Тұрақты серіппелі тіреуіштің ішіндегі механизм бүкіл қозғалыс ауқымында тегіс дерлік тірек күшін жеткізуге арналған. Құбыр жоғары немесе төмен жылжыған сайын - кейде 200 мм, кейде одан да көп - тіреу нүктесіне жүктеме тығыз жолақта қалады, әдетте ±5% немесе одан да жақсы. Бұған конструктивтік серияға байланысты жиі қоңырау иіні немесе жұдырықша механизмі бар рычаг пен серіппелі катушкалар арқылы қол жеткізіледі. Біз көлденең және тік жақтаудың екі түрін де шығарамыз және құбырды тіреуіш сызбаларыңызға сәйкестендіру үшін монтаждық және өлшемді конвертті сәйкестендіреміз.
Тұрақты серіппелі тірек ешқашан жалғыз жұмыс істемейді. Мысалы, жоғары температуралы бу желісінде сіз әдетте тұрақты серіппелі жинақтың бірге жұмыс істейтінін көресіз.құбырлы аяқ киімжүктемені тарататын жәнеқұбыр тіректерібүйірлік шектеуді реттейтін. Әуе желілерінде бірдей тұрақты серіппелі механизм жиі акөктемгі ілгішконфигурация — серіппе үстіңгі қондырылған корпуста отырады, ал төменде орналасқан құбырға түсетін штанга қосылады. Желілік тіреу нүктесіне жылу оқшаулауды қажет еткенде, оқшаулауды үздіксіз ұстап тұру және қысқышта жылу жоғалуын немесе конденсацияны болдырмау үшін тұрақты серіппені алдын ала оқшауланған құбыр тіреуімен жиі жұптаймыз. Серіппенің өзі жоғары сапалы құрамдас болса да, бүкіл жүйе көрші тіректер дұрыс жобаланған жағдайда ғана жұмыс істейді.
| Тұрақты серіппелі ілгішке арналған кесте | Мысал |
| Модель/серия | PH, LH, CA, CS, TH |
| Жүктеме сыйымдылығы (жұмыс) | 0,1 кН - 500 кН |
| Жалпы саяхат | 50мм, 100мм, 200мм, 400мм |
| Нақты саяхат | 600 мм дейін |
| Жүктеменің ауытқуы (төзімділік) | ±5% (стандартты) / ±3% (жоғары прек.) |
| Орнату орны | Көлденең / тік |
| Тұрғын үйді аяқтау | Ыстық мырышталған / эпоксидті |
| Жұмыс температурасы. | -20°C және +80°C (Қоршаған орта) |
| Серіппелі катушкалар материалы | 60Si2Mn / 50CrVA |
| Жүктемені реттеу ауқымы | ±10% (Өрісті реттеу) |
ANSI/MSS SP-58 және SP-69 жобалау және өндіру үшін
Технологиялық құбырларға арналған ASME B31.3
GB/T 17116
Сондай-ақ DIN, JIS немесе клиентке арналған деректер парақтары үшін жасалған
Біздің зауыт сапа жүйесі ISO 9001:2015 сертификатталған. ASME, API немесе PED талаптарына үшінші тарап тексеруі қолжетімді.
1-сұрақ: Маған шынымен тұрақты серіппелі тірек қажет пе, әлде айнымалысы қажет пе екенін қалай білемін?
Құбырдағы кернеу есебін тексеріңіз. Егер сол тірек нүктесіндегі рұқсат етілген жүктеме ауытқуы ыстық жүктеменің 6-8% төмен болса, сіз тұрақты көктемгі аумақтасыз. Жалғанған жабдықтағы саптама жүктемесі өте тығыз болса, дәл солай. Күмәндансаңыз, стресс-изометриялық көрсеткішті бізге жіберіңіз, біз сізге шешім қабылдауға көмектесеміз — ақысыз.
2-сұрақ: Біз ауыстырып жатқан тұрақты серіппелі тіреуіштің өлшемдеріне сәйкес келе аласыз ба?
Иә, біз ескірген қондырғыларды үнемі кері өңдеумен айналысамыз және ауыстырамыз. Бізге ескі тақтайша деректерін, габариттік өлшемдерді және жүктеме мен жол жүру талаптарын жіберіңіз. Біз бірдей болт үлгісіне және қосылым биіктіктеріне сәйкес келетін жаңа құрылғы жасаймыз.
3-сұрақ: Сіз жасаған ең үлкен тұрақты серіппелі тірек қандай?
Біз жүк көтерімділігі 40 метрикалық тоннадан асатын және жүру қашықтығы 350 мм болатын қондырғыларды жеткіздік. Бұл электр станциясындағы ауыр қабырғалы магистральдық бу құбырларына арналған. Қажет болса, біз ұлғайта аламыз, бірақ белгілі бір уақытта бірнеше кішігірім қондырғылар немесе басқа қолдау құрылымы неғұрлым практикалық болатынын талқылау мағынасы бар.
4-сұрақ: Жеткізу алдында тұрақты серіппелі қолдауды қалай тексересіз?
Біз құрылғыны сынақ рамкасына орнатамыз, оны белгіленген жүктемеге орнатамыз және жүктемені бірнеше позицияда жазып алу кезінде оны толық қозғалыс бойымен бірнеше рет айналдырамыз. Жүктеменің ауытқуы кепілдік берілген төзімділік диапазонында болуы керек, әдетте ±5%. Біз нақты жүктің ауытқу қисығын саламыз және оны сынақ есебіне қосамыз. Саяхат шкаласы калибрленген және тасымалдау үшін бекіткіш түйреуіштер орнатылған.
5-сұрақ: Сіз оларды теңізде немесе коррозиялық орта үшін тот баспайтын болаттан жасай аласыз ба?
Иә. Біз теңіз платформалары мен жағалаудағы СТГ терминалдары үшін 304 және 316 баспайтын болаттан жасалған толық тұрақты серіппелі тіректерді жасадық. Біз сондай-ақ орнату ортасына байланысты арнайы бояу жүйелерін ұсынамыз - теңіздегі теңіз жабындары, жоғары температурада мырышқа бай праймерлер.
6-сұрақ: Тұрақты серіппелі қолдауға тапсырыс беру мерзімі қандай?
Арнайы тұрақты серіппелі жинақтар әдетте тапсырыс расталғаннан кейін 35–45 күн ішінде жеткізіледі. Егер сізде бірдей дизайн параметрлері бар бірнеше бірлік болса, біз сериялы шығара аламыз және кестені қысқарта аламыз. Жалғыз істен шыққан құрылғыны төтенше жағдайда ауыстыруды кейде 20-25 күнге дейін жеделдетуге болады — уақыт кестесі туралы бізге хабарласыңыз.
Тұрақты серіппелі тіректер біздің зауыттан мыналарды қамтитын құжаттама пакетімен бірге шығады:
Нақты жүктің ауытқу қисығы бар жүк сынағы есебі
Өлшемді тексеру есебі
Материалдық сертификаттар (EN 10204 3.1)
Дәнекерлеу процедурасының біліктілік жазбалары (бар болса)
Орнату және техникалық қызмет көрсету нұсқаулары
Көрінетін сериялық нөмірі бар дайын құрылғының фотосуреттері
Тестілеу кезінде біз үшінші тараптың тәуелсіз тексеруін де ұйымдастыра аламыз. SGS, BV және TÜV барлығы біздің Янчжоу мекемесінде сынақтарға куә болды.
Екі тұрақты серіппелі қолданбалар бір-біріне ұқсамайды. Көптеген жылдар бойы біз теңшелдік:
Жақтаудың бағыты (еденге, қабырғаға, төбеге, төңкерілген)
Стандартты емес жүру ұзақтығы және жүктеме қадамдары
Ықшам жақтауда өте ауыр жүктерге арналған қос серіппелі конструкциялар
Сейсмикалық немесе жоғары тербеліс орындары үшін кіріктірілген гидравликалық демпферлік
Қашықтан оқу мүмкіндігі бар позиция индикаторы
450°C жоғары жұмыс істейтін бу желілеріне арналған жоғары температуралы серіппелер
Сіз құбырлардың жүктемелері мен кеңістіктік шектеулерді қамтамасыз етесіз, және біз тікелей бұрандалармен бекітілетін тұрақты серіппелі тірек құрастырамыз.
Дүние жүзіндегі жобалардан біз үйренген бірнеше практикалық ойлар:
Тұрақты серіппелі тіреуді белгілегенде, тірек болатты да тексеріңіз. Тұрақты серіппелі қондырғының өзі ауыр болуы мүмкін - кейде бір тоннадан астам - және ол отыратын құрылымдық арқалық оны және құбыр жүктемесін өңдеуі керек.
Жеткізу үшін әрқашан құлыптау түйреуіштерін көрсетіңіз. Оларсыз серіппе тасымалдау кезінде қозғалуы мүмкін және шкала ауысуы мүмкін. Біздің түйреуіштер ашық қызыл түске боялған, сондықтан сайт экипажы орнату кезінде оларды жіберіп алмайды.
Егер құрылғы көшеде шаңды немесе құмды ортада орнатылатын болса, тығыздалған айналмалы втулкаларды немесе майлы фитингтерді қарастырыңыз. Тұтқаны механизміндегі кір тұрақты серіппенің ілулі болуына себеп болатын бірнеше заттардың бірі болып табылады.
Ауыстырылатын тапсырмаларды орындамас бұрын, бар саяхат бағытын және бос орынды тексеріңіз. Біз бастапқы құрылғының тығыз бұрышқа қысылып қалған жағдайларын көрдік, ал жаңасына сәйкес келу үшін сәл басқа жақтау қажет болды.
Тұрақты серіппелі тіректер - бұл құбыр тірегі әлемінің жоғары дәлдіктегі ұшы. Сіз бір төмен өнімділікке ие бола алмайсыз, өйткені қосылған жабдық әдетте учаскедегі ең қымбат нәрсе болып табылады. Біз бұл қондырғыларды зауытты іске қосу кезінде таңғы сағат 3-те біреу пайдалануға беретінін және олар бірінші рет жұмыс істеуі керек екенін түсінеміз.
Біздің тұрақты серіппелі тіректеріміз бүгінде аралас циклді қуат блоктарында, мұнай өңдеу зауытында, этиленді крекерді сөндіру желілерінде және СТГ салқын қорап құбырларында жұмыс істейді. Әрқайсысы өзіміздің Янчжоу зауытында жасалған, біздің команда жүктеп сынаған және толық құжаттамамен жеткізілген. Біз біреудің өнімін қайта қаптамаймыз — біз оларды өзіміз жасаймыз.
Егер жобаңызда тұрақты серіппелі тіректер, серіппелі ілгіштер немесе алдын ала оқшауланған құбыр аяқ киімдері болса, бізге қолдау тізіміңізді немесе жүктеу деректерін жіберіңіз. Біз іріктеу деректер парағы мен жеткізу кестесімен бірге зауыттан тікелей баға ұсынысын әзірлейміз. Сондай-ақ, сіз біздің өндірістік желіге келіп, бұл қондырғыларды цехтан шықпас бұрын қалай құрастырып, сынап жатқанымызды көре аласыз.
