Гидравликалық тежегіштер – құбыр жүйелері мен жабдықтарын кенеттен динамикалық жүктемелерден (мысалы, сейсмикалық құбылыстар, су балғасы, бу балғасы, желдің екпіні және сорғы жұмысының өтпелі кезеңдері) – жылу кеңеюі мен қысқаруынан кедергісіз баяу қозғалуға мүмкіндік беру үшін қорғау үшін қолданылатын жылдамдыққа сезімтал тежегіш құрылғылар. Құбырдың салмағын көтеретін серіппелі тіректерден айырмашылығы, гидравликалық сөндіргіштер қалыпты жұмыс жағдайында статикалық жүктемені көтермейді; олар құбыр жылдамдығы алдын ала белгіленген шекті мәннен асқанда ғана қосылады.
Янчжоу Тяньшун құбыры технологиясыэлектр қуатын өндіру, мұнай-химия және ядролық деңгейдегі құбыр жүйелерінде пайдалануға арналған гидравликалық сөндіргіштерді шығарады. Әрбір құрылғы герметикалық цилиндр ішіндегі гидравликалық сұйықтық арқылы қозғалатын поршеньді пайдаланады. Жылулық өсуге тән баяу жылдамдықтарда сұйықтық калибрленген саңылаулар арқылы еркін өтеді, ал снаббер шамалы қарсылық көрсетеді. Кездейсоқ оқиға құбырды триггер жылдамдығынан жылдамырақ жүргізгенде, саңылау ағыны шектеледі, сұйықтық қысымы көтеріледі және динамикалық жүктемені ғимарат құрылымына тасымалдай отырып, сөндіргіш қатаң шектеу режиміне бекітіледі.

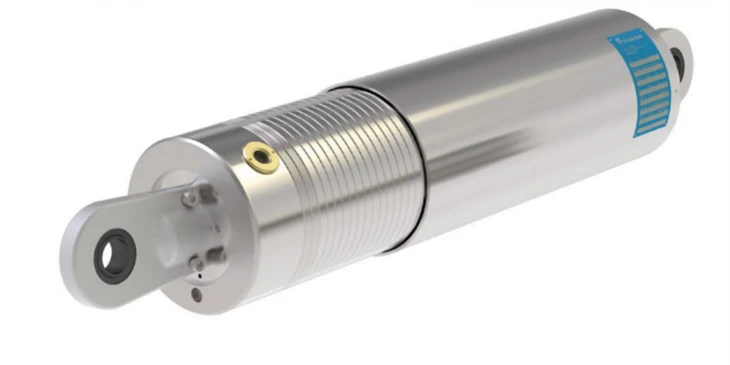

Біздің стандартты гидравликалық сөндіргіштерде көміртекті болаттан немесе легирленген болаттан жасалған цилиндр, коррозияға төзімді жабыны бар шыңдалған поршеньдік штанга және кең температура диапазонына есептелген жоғары өнімді гидравликалық сұйықтық бар. Соңындағы қосылымдар кез келген бағытта орнатуға мүмкіндік беретін, көлденең, тік немесе бұрышты орнатуға мүмкіндік беретін таяқша көз, ілгек, шарикті біріктіру және бұрандалы ұштарды қоса алғанда, бірнеше конфигурацияда қол жетімді.
Әрбір снаббер зауытта толтырылған, мөрленген және алдын ала сынақтан өткен. Ішкі жылу компенсациясы қоршаған орта температурасының ауытқуына байланысты сұйықтық көлемінің өзгеруін қамтамасыз етеді, қалыпты қызмет көрсету кезінде жалған блоктауды немесе қажетсіз алдын ала жүктемені болдырмайды.
Жүк көтергіштіктері тапсырыс бойынша ауыр жүкті қондырғылар үшін шамамен 5 кН-дан 500 кН-ға дейін және одан жоғары. Стандартты соққыларға 100 мм, 150 мм, 200 мм, 300 мм және 500 мм кіреді, ұзағырақ соққылар сұраныс бойынша қол жетімді. Іске қосу жылдамдығы — тежегіштің еркін қозғалыстан шектеуге ауысу жылдамдығы — жобаның ерекшелігіне байланысты әдетте 5 мм/с пен 50 мм/с аралығында калибрленеді және орнатудың жеке талаптарына сәйкес реттелуі мүмкін.
Стандартты қондырғылар үшін жұмыс температурасының диапазоны -40°C-тан +120°C-қа дейін, жоғары температура нұсқалары және арнайы қолданбалар үшін қол жетімді ядролық сұйықтықтар бар.
Біздің гидравликалық сөндіргіштер қолданыстағы халықаралық стандарттарға, соның ішінде MSS SP-69, ASME B31.1, ASME B31.3 және ядролық қызметке арналған IEEE талаптарына сәйкес жобаланған және сыналған. Әрбір қондырғы жөнелту алдында функционалдық сынақтан, қысымды сынаудан және ағып кетуді тексеруден өтеді. Ядролық және жоғары спецификациялы жобалар үшін біз циклдік сынақтарды, қоршаған ортаның қартаюын және қажет болған жағдайда сейсмикалық біліктілік есептерін қамтитын толық біліктілік құжаттамасын ұсына аламыз.
Гидравликалық сөндіргіштер құбыр жүйесі жылу жағдайында еркін қозғалуы керек, бірақ динамикалық құбылыстарға қарсы тұруы керек жерде белгіленеді. Бастапқы қондырғыларға жылу және атом электр станцияларындағы магистральдық бу желілері мен қоректік су құбырлары, реактордың салқындатқыш сұйықтық контурлары, СТГ және СКГ тасымалдау желілері, мұнай өңдеу пештерінің шығыс құбырлары, жоғары қысымды технологиялық желілер және сейсмикалық аймақтардағы кросс құбырлары жатады.
Гидравликалық сөндіргіштер әрдайым дерлік құбырларды қолдаудың кешенді схемасының бөлігі болып табылады, оларды ауыстырудың орнына басқа компоненттермен бірге жұмыс істейді. Айнымалы серіппелі ілгіштер және тұрақты серіппелі ілгіштер құбырдың салмағын көтереді және баяу термиялық қозғалысты қамтамасыз етеді, ал сөндіргіштер бірдей немесе көрші тірек нүктелерінде параллель динамикалық шектеуді қамтамасыз етеді. Металл сильфонды компенсаторлармен жабдықталған желілерде снубберлер өтпелі оқиғалар кезінде сильфонды шамадан тыс созудан немесе шамадан тыс қысудан қорғайды.
Біздің кеңірек өнім ассортименті құбыр тірегі мен икемділік пакетін толық қамтиды: барлық түрдегі серіппелі тіректер мен серіппелі ілгіштер, қатты құбыр тіректері, құбыр аяқ киімінің тіректері, суық және ыстық қызмет көрсетуге арналған алдын ала оқшауланған құбыр тіректері және компенсаторлардың толық желісі. Бұл EPC мердігерлері мен соңғы пайдаланушыларға үйлестіру мен сапа бойынша есеп беруді жеңілдете отырып, бір өндірушіден снубберлерді, қолдауларды және кеңейту құрамдастарын алуға мүмкіндік береді.

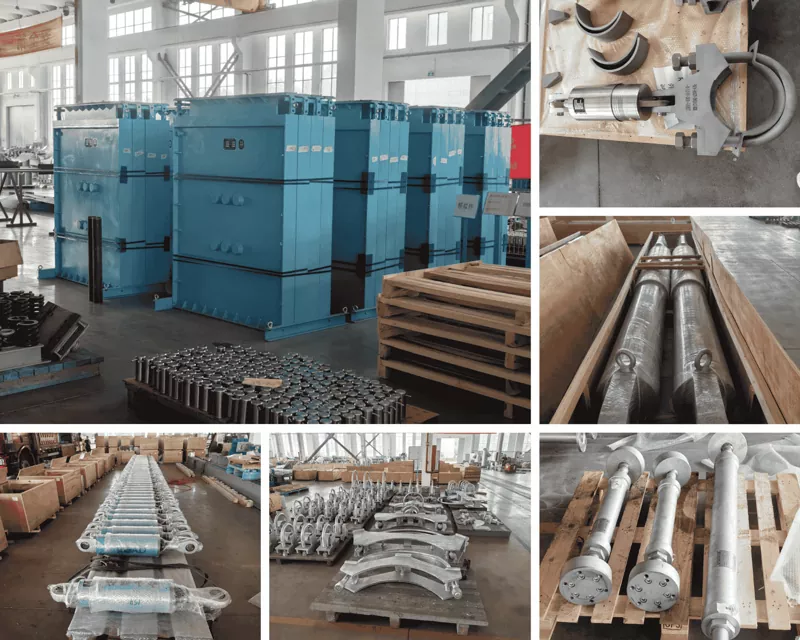

Әрбір гидравликалық сөндіргіш ISO 9001:2015 сапа менеджменті жүйесіне сәйкес біздің кәсіпорында жиналады және сыналады. Біз тұтынушыларға өлшемдер бойынша көмек, орнату нұсқаулары және жоспарлы техникалық қызмет көрсету бойынша ұсыныстармен қолдау көрсетеміз. Каталог бірліктерін жеткізудің стандартты уақыты үш-бес апта, жеделдетілген өндіру алдын ала келісім бойынша қол жетімді. 45-тен астам елге құбыр құрамдас бөліктерін жеткізудің 14 жылдан астам тәжірибесі бар, біз бүкіл әлем бойынша маңызды инфрақұрылымдық жобалар үшін дайын емес және толығымен реттелетін шешімдерді жеткіземіз.
Гидравликалық снаббер мен серіппелі ілгіштің айырмашылығы неде?
Серіппелі ілгіштер - жылу қозғалысына мүмкіндік беретін құбырдың салмағын көтеретін жүк көтергіш тіректер. Гидравликалық сөндіргіштер статикалық жүктемені көтермейді; олар баяу термиялық жылдамдықтарда еркін қозғалатын, бірақ жер сілкінісі немесе су балғасы сияқты кенеттен динамикалық оқиға орын алған кезде қатты құлыпталатын шектеу құрылғылары. Екеуі жиі бір құбыр орнында бірге орнатылады.
«Триггер жылдамдығы» нені білдіреді?
Триггер жылдамдығы немесе құлыптау жылдамдығы - бұл поршень жылдамдығы, бұл кезде тежегіш кедергісі төмен еркін қозғалыстан қатаң шектеу режиміне ауысады. Ол ішкі ағын саңылауларының өлшемін реттеу арқылы калибрленеді. Әдеттегі мәндер 5 мм/с пен 50 мм/с аралығында ауытқиды, қалыпты жылу өсімі ешқашан триггер жылдамдығына жетпейтін, бірақ динамикалық оқиғалар әрқашан одан асып түсетін етіп таңдалған.
Гидравликалық сөндіргіштерге техникалық қызмет көрсету қажет пе?
Иә, бірақ ұзақ уақыт аралығымен. Қалыпты жұмыс жағдайында біз әр үш-бес жыл сайын тексеруді және сұйықтықты ауыстыруды және тығыздағышты жаңартуды қоса алғанда, он жыл сайын толық жөндеуді ұсынамыз. Қызмет көрсету мерзімі температураға, цикл санына және қоршаған орта жағдайларына байланысты өзгереді. Күрделі қызмет көрсету немесе ядролық қолданбалар жобаның спецификациясына сәйкес қысқарақ тексеру аралықтарын сақтайды.
Снабберді кез келген бағытта орнатуға бола ма?
Иә. Гидравликалық сөндіргіштер кез келген бағытта жұмыс істейді - көлденең, тік немесе көлбеу - өйткені поршень ауырлық күшіне қарамастан таза осьтік керілу және қысу жағдайында әрекет етеді. Ақырғы қосылымдар (ілгек, шарикті қосқыш, штанга көзі) орнату бұрышына және құрылымдық бекітпе түріне сәйкес таңдалады.
Құбыр жүйесі үшін гидравликалық сөндіргішті қалай өлшеуге болады?
Өлшемді белгілеу снаббер ұстай алатын максималды динамикалық жүктемеге және оның түбін түсірмей қабылдауға тиіс жалпы термиялық соққыға негізделген. Динамикалық жүктемелер әдетте сейсмикалық, су балғасы немесе жел жүктемесі жағдайында құбыр кернеуін талдаудан келеді. Күтілетін жүктемені, қажетті инсультті, жұмыс температурасын және жобаның қолданыстағы кодын қамтамасыз етсеңіз, біздің инженерлік команда өлшемдерді анықтауға көмектесе алады.
