Бу құбырлары іске қосу және өшіру кезеңдерінде күрт температура айырмашылықтарын бастан кешіреді, ал жоғары температуралы тасымалдағыштар айтарлықтай термиялық ұзару ығысуын жасайды. Құбырдың өлі салмағы, тасымалдаушы салмағы және ауытқымалы жүктемелер бір уақытта әрекет етеді. Кәдімгі айнымалы серіппелі тіректер жеткілікті қысымға және ыстыққа төзімділікке ие емес; ұзақ жұмыс істеу оңай серіппелі релаксацияға, жүктеменің ауытқуына және корпустың деформациясына әкеледі, бұл құбырлар қосылысының жыртылуына және блок жүктемесінің төмендеуіне немесе тоқтауына әкелуі мүмкін.

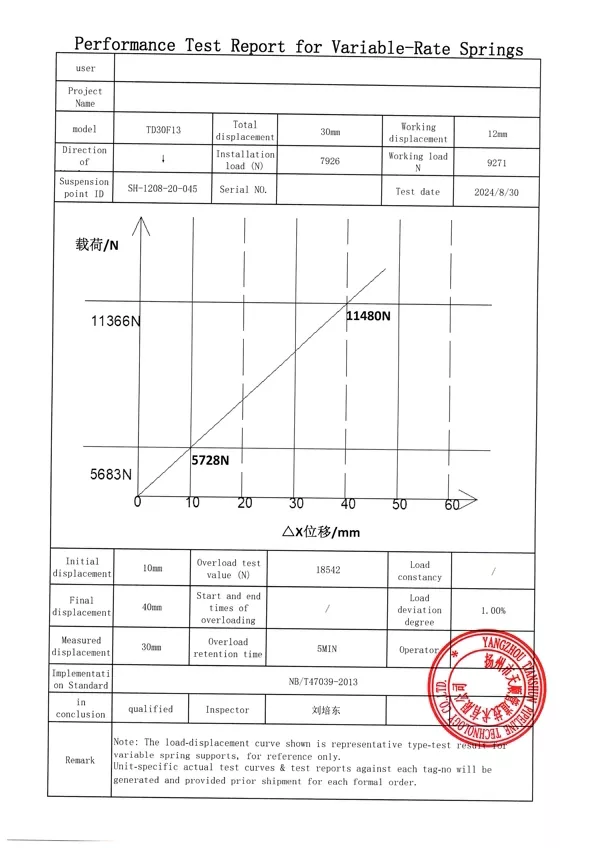

Бұл суретте өнімнің жүк көтергіштік дәлдігі мен жұмыс сенімділігін тексеру үшін жүктеме мен орын ауыстырудың негізгі параметрлерін қоса, айнымалы серіппелі тірек/ілгіштің жүктеме бойынша ығысу өнімділігі қисығы көрсетілген.

Әрбір құрылғы жөнелту алдында жүктеме калибрлеуіне және өнімділік сынағына жатады. Параметр жүктемесінің ауытқуы ANSI/MSS‑SP‑58‑2018 халықаралық стандартына, сондай-ақ NB/T47039‑2013 сәйкес келетін ±5% шегінде бақыланады.

Өнімдер энергетикалық, мұнай-химиялық және басқа өнеркәсіптік құбыр жүйелеріне қойылатын техникалық талаптарға сәйкес келеді. MSS‑SP‑58‑2018 сәйкес айнымалы серіппелі қондырғылар үшін максималды рұқсат етілген жүктеме өзгермелілігі толық жұмыс сапары кезінде жұмыс істейтін ыстық жүктеменің 25% аспауы керек.

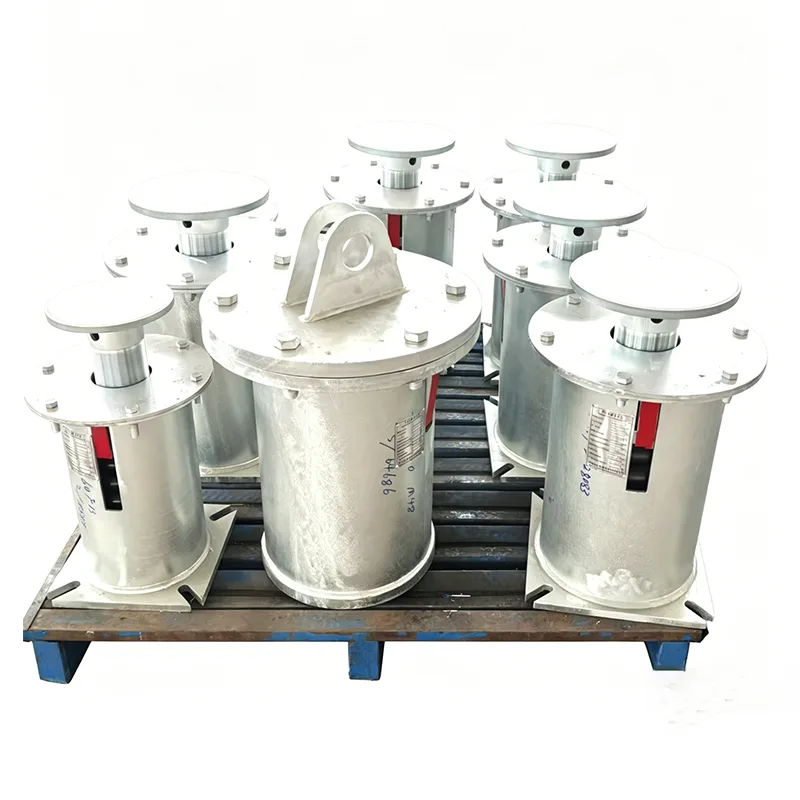

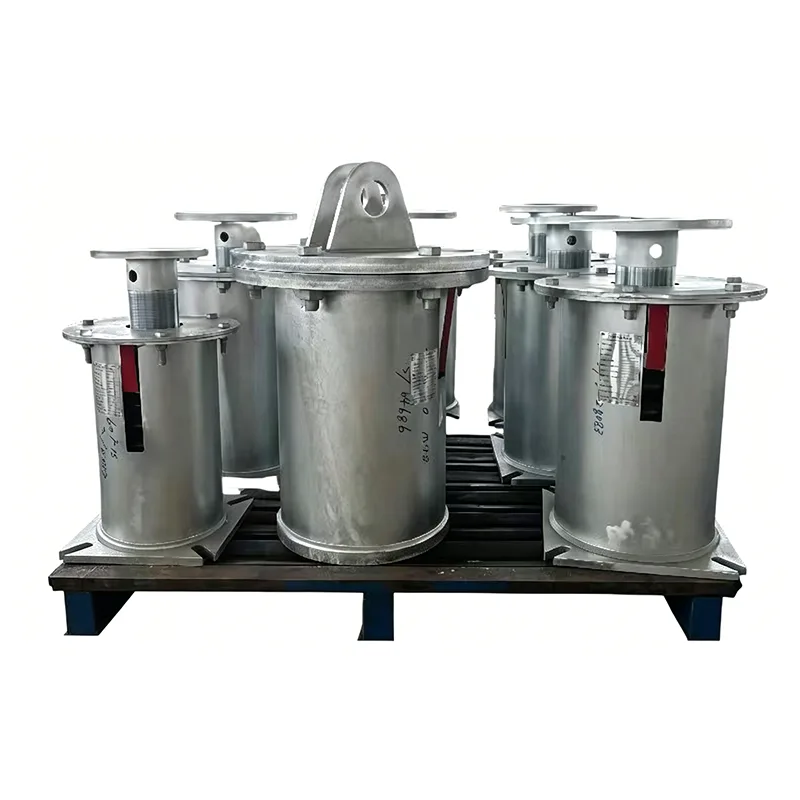

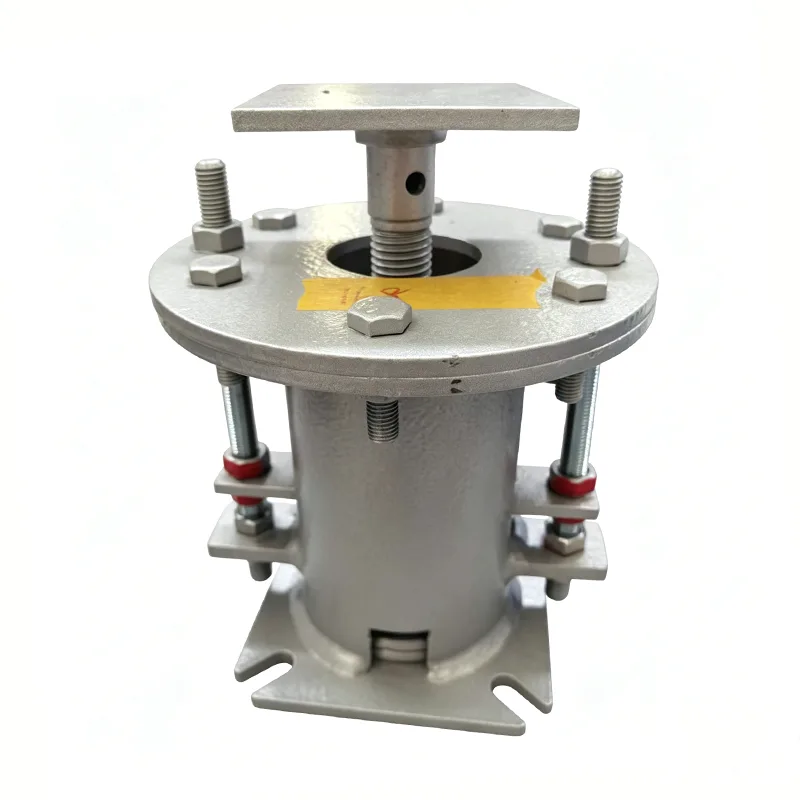

Бу құбырының ауыспалы серіппелі тірегі жылу энергетикасы, орталықтандырылған жылу және мұнай-химия зауыттарындағы бу құбырларының ұзақ мерзімді үздіксіз жұмысына қойылатын талаптарды қанағаттандыра отырып, буға қызмет көрсету үшін арнайы әзірленген. Өндірісті 2012 жылы іске қосқаннан бері біз ауқымды бу жобалары үшін тіректердің 400-ден астам жинағын жеткізіп бердік, бұл жерде ең ұзақ қызмет ету мерзімі 13 жылға жетеді.

Өнімнің техникалық сипаттамалары

Айнымалы серіппелі ілгіш спецификация кестесі	Мысал

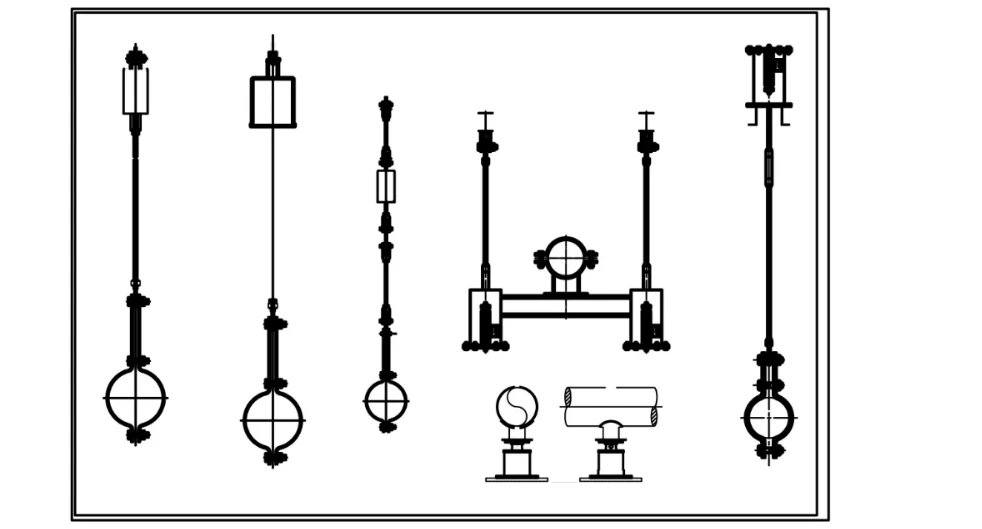

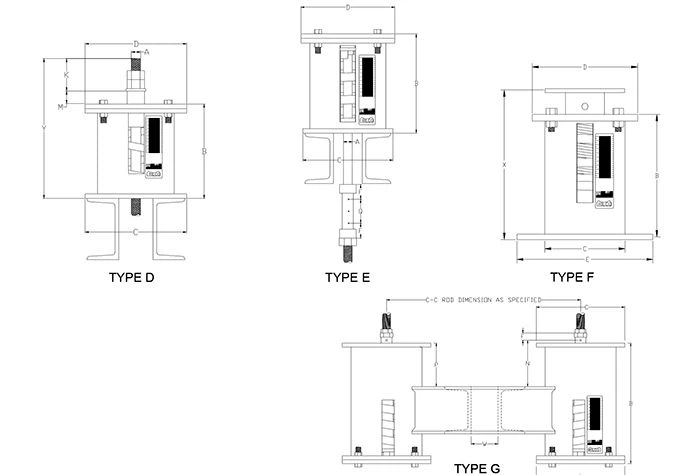

Ілгіш түрі/конфигурациясы	A, B, C, D, E, F, G типтері
Көктем өлшемі / №	№ 0 - № 22
Саяхат диапазоны	30мм, 60мм, 90мм, 120мм 180 мм
Жұмыс жүктемесі	0,2 кН ​​- 400 кН
Орнатылған жүктеме (суық жүктеме)	кН / кгс
Жұмыс жүктемесі (ыстық жүктеме)	кН / кгс
Қозғалыс бағыты	Жоғары/төмен
Өзгергіштік (%)	≤ 25% (стандартты)
Беттік өңдеу	Ыстық сумен боялған
Тұрғын үй материалы	Көміртекті болат (Q235/Q355)

Құрылымдық құрамы және жұмыс істеу принципі

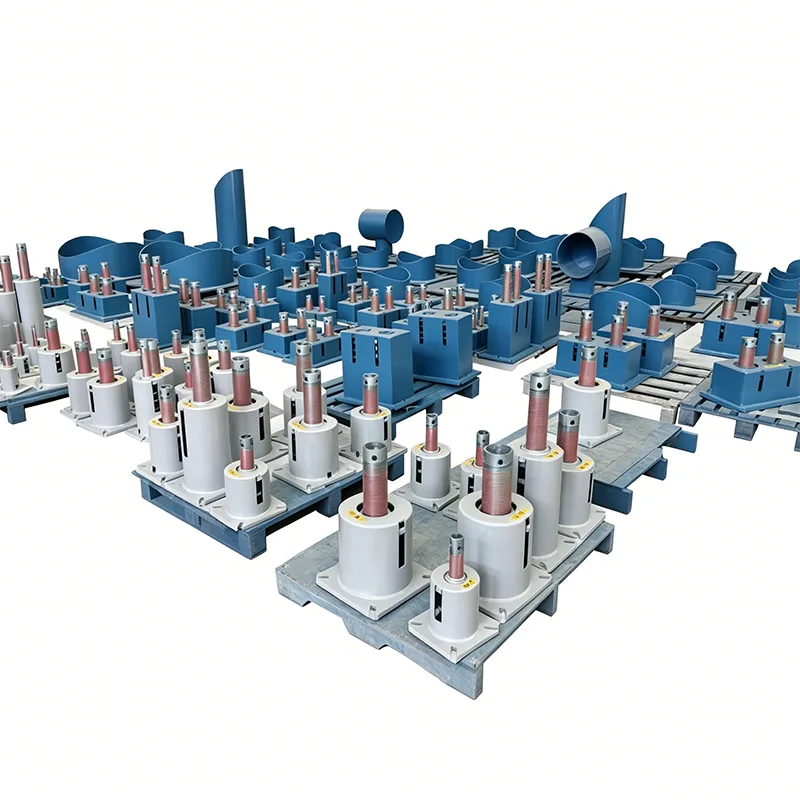

Бу құбырының ауыспалы серіппелі тіректері екі құрылымдық түрде қол жетімді: үстіңгі аспалы және төменгі тірек. Олар серпімді серіппелі деформация арқылы құбырдың тік термиялық ығысуын өтейді, ауытқу диапазонында тұрақты басқарылатын жүктеме ауытқуын қамтамасыз етеді.

Барлық компоненттер жоғары температура жағдайларына жарамды материалдардан жасалған:

1. Жоғары температуралы легирленген қысқыш серіппелер

2. Қалыңдатылған қысымды көтергіш корпустар

3.Ыстыққа төзімді реттегіш бұрандалы өзектер

4. Металл ығыстыру шкаласы пластиналары

5.Жоғары берік соғылған көтеру құлақтары мен табандары

6. Қосарлы қопсытуға қарсы құлыптау жинақтары

Орнату жүктемесі зауытта алдын ала калибрленген. Температураның жоғарылауымен құбырлар кеңейген сайын серіппелер синхронды түрде кеңейіп, жиырылады, бұл құбырдың жүктемелерін біркелкі ұстап тұрады және дәнекерлеу тігістері мен жабдықтың саптамаларында кернеуді төмендетеді.

Бағаланған материалды сәйкестендіру кестесі

Бу құбырының айнымалы серіппелі тіректерінің нақты жұмыс жағдайларына сәйкес келетін бу температурасы бойынша үш материал конфигурациясы жіктеледі:

Жұмыс дәрежесі	Тасымалдағыш температурасы	Көктемгі материал	Тұрғын үй материалы	Беттік қорғау процесі
Төмен температуралы бу	≤300℃	60Si2MnA	Q345B	Жоғары температураға төзімді эпоксидті праймер + үстіңгі жабын
Орташа температурадағы бу	300℃~450℃	50CrVA	16MnR	Құмды жағу плюс қалыңдатылған жоғары температураға төзімді жабын
Жоғары температуралы өте қыздырылған бу	450℃~550℃	Жоғары температуралы Cr-V қорытпасы	304 баспайтын болаттан жасалған пластина	Интегралды жоғары температура пассивация және бүрку

Барлық шикізат білікті болат өңдеу зауытынан алынған түпнұсқа диірмен MTC сертификаттарымен келеді. Әрбір болат партиясы үш қайталама тексеруден өтеді: спектроскопия, созылу сынағы және соққы сынағы. EEAT аудитінің талаптарын қанағаттандыру үшін құжаттаманың толық қадағалану мүмкіндігі сақталады.



Толық сериялардың спецификациялар кестесі

Модельдік код	Номиналды жүктеме (кН)	Стандартты термиялық ауытқу (мм)	Сәйкес келетін бу құбырының номиналды диаметрі	Қолданылатын стандарттар
SPVS-50	0,3~25	50, 80	DN25~DN150	GB/T 17116, HG 20644
SPVS-120	25~120	120, 150	DN200~DN400	ASME B31.1 жылу қуатының коды
SPVS-200	120~350	150, 200	DN450~DN800 ірі ұңғылы магистральдық бу құбырлары	DL/T электр станциясын қолдау стандарты

Әдеттегі қолданба сценарийлері

Бу құбырының айнымалы серіппелі тіректері негізінен негізгі бу желілерінде орналастырылған:

▶  Көмірмен және газбен жұмыс істейтін жылу электр станцияларындағы негізгі бу, жылыту бу және қоректік су құбырлары

▶  Мұнай өңдеу зауыттарындағы пештер мен крекинг қондырғыларына арналған жоғары температуралы бу беру желілері

▶  Үлкен қалалық орталықтандырылған жылытуға арналған негізгі жоғары температуралы бу желілері

▶  Биомасса және қалдықтардан энергияға айналатын электр станцияларындағы бу өндіру құбырлары

▶  Химиялық парктердегі жылу алмастыру станциялары және бу таратқыштар

Жаппай жеткізу жазбалары эталондық отандық және халықаралық жобалар үшін бар. EEAT беделді растауын күшейту үшін біз өткен жоба келісім-шарттарын, орнындағы аяқталу фотосуреттерін және иесін қабылдау құжаттарын ұсына аламыз.

Стандартталған өндіріс және сапаны бақылау жұмыс процесі

Әрбір өнім жөнелтілгенге дейін кешенді ішкі сынақтан өтеді

Үй ішіндегі сынақ қақпақтары

Өлшемді және визуалды тексеру, PMI (оң материалды анықтау), қаттылықты сынау, MT/PT бұзылмайтын сынау (қолданылатын жерде), жүктің орын ауыстыру қисықтарымен серіппелі жүктемені сынау және жабын қалыңдығын өлшеу. Зауыттық сынақ есептері (FTR) және материалды сынау есептері (MTR) берілген.

Ескертпе: Ішкі тестілеу ILAC аккредиттелген үшінші тарап тестілеуі болып табылмайды.

Үшінші тарап куәландырған сынақтар немесе зертханалық сынақтар қосымша, бөлек бағаланған қызмет ретінде қол жетімді.

Қосымша үшінші тарап тексеру қызметтері (бөлек келтірілген)

1. Материалды сынау

Химиялық құрамды талдау, созылу сынағы, Charpy төмен температурадағы соққы сынағы және қаттылықты сынау.

2. Дәнекерлеу NDT

Магниттік бөлшектерді сынау (МТ), сұйық пенетрантты сынау (PT), ультрадыбыстық сынау (UT) және радиографиялық сынақ (RT).

3. Көктемгі жүктеме өнімділігін тексеру

Соның ішінде жүк-орын ауыстыру қисықтары.

4. Ыстық мырыштау / эпоксидті жабынды коррозиядан қорғауды тексеру

5. Тестілеу, зауыттық бақылау және жөнелту алдындағы инспекция (PSI)

Біздің артықшылықтарымыз

LISEGA халықаралық құбырларды қолдау жүйесімен салыстырылды

Біздің өнімді жүктеу дәлдігі, сынақ стандарттары және құжаттама жүйелері LISEGA халықаралық құбырды қолдау жүйесімен салыстырылады.

Бізді ерекшелендіретін нәрсе

Өнімнің өзін ғана жеткізетін стандартты отандық өндірушілерден айырмашылығы, біз әр серіппелі қондырғымен жүктеме-орын ауыстыру қисығын қамтамасыз етеміз. Біз сондай-ақ үшінші тараптың SGS тестілеуін және куәландырылған тексерулерді жеңілдетеміз және шетелдік жобалар үшін PE/CPE инженерлерінің құжаттарды қарауына қолдау көрсетеміз.

Толық қолдауды сатудан кейінгі қызметтер

▶  Сәйкес бу құбырының ауыспалы серіппесін қолдау үлгісіне дәл сәйкестендіру үшін құбыр желісінің кернеуін тегін есептеу

▶  Стандартты емес өлшемдер мен ерекше жоғары температура жағдайлары үшін тапсырыс бойынша өндіріс

▶  Көтеру, жүкті іске қосу және құлыптау қойындысын алып тастау бойынша нұсқаулық үшін сайттағы инженердің қатысуы

▶  12 айлық толық құрылғы кепілдігі; кепілдік шеңберінде жүктеме ауытқулары немесе құрамдас ақаулар үшін тегін ауыстыру

▶  Ұзақ мерзімді қосалқы бөлшектерді түгендеу және тәулік бойы онлайн техникалық қолдау көрсету

Қосымша жиі қойылатын сұрақтар

С: Бұл тірек өте қызған бу құбырлары үшін ұзақ мерзімді пайдалануға бола ма?

A: Cr-V легирленген серіппелері және тот баспайтын болаттан жасалған пластина корпустары бар бу құбырының ауыспалы серіппелі тірек нұсқасын таңдаңыз. Тестілеу үздіксіз 550℃ жұмыс кезінде өнімділіктің нөлдік төмендеуін растайды және өнім бірнеше 1000 МВт қуат өндіру қондырғыларында ұзақ мерзімді қызмет көрсетті.

С: Әр жиынтықта қандай қабылдау құжаттары жеткізіледі?

A: Әрбір бірлік жинағы шикізат диірменінің сынақ сертификаттарын, серіппелі жүктеме сынау парақтарын, дәнекерлеу тігісін тексеру есептерін және өнімнің сәйкестік сертификаттарын қамтиды. Үшінші тарап ұйымдарының қайта тексеруіне қолдау көрсетіледі.

С: Бұл өнім құбырды жаңарту кезінде ескі үлгідегі серіппелі тіректерді тікелей алмастыра ала ма?

A: Өлшемдері бірыңғай ұлттық стандарт спецификацияларына сәйкес келеді; монтаждық көтеру нүктелері мен бұрандалы өзек өлшемдері бір-бірін алмастырады. Тікелей ауыстыруды жүк және ауытқу параметрлерін тексергеннен кейін, азаматтық негізді кеңейтусіз өзгертуге болады.
