Энергетика өнеркәсібіндегі құбыр жүйелері әдетте жоғары температура мен жоғары қысыммен, жанғыш және жарылғыш ортамен және ұзақ үздіксіз жұмыс кезеңдерімен сипатталатын күрделі жұмыс жағдайында жұмыс істейді. Құбырлардың тіректерінің істен шығуы құбырдың жарылуына, тасымалдағыштың ағып кетуіне және тіпті үлкен қауіпсіздік апаттарына әкелуі мүмкін.
Бұл суретте өнімнің жүк көтергіштік дәлдігі мен жұмыс сенімділігін тексеру үшін жүктеме мен орын ауыстырудың негізгі параметрлерін қоса, айнымалы серіппелі тірек/ілгіштің жүктеме бойынша ығысу өнімділігі қисығы көрсетілген.
Әрбір құрылғы жөнелту алдында жүктеме калибрлеуіне және өнімділік сынағына жатады. Параметр жүктемесінің ауытқуы ANSI/MSS‑SP‑58‑2018 халықаралық стандартына, сондай-ақ NB/T47039‑2013 сәйкес келетін ±5% шегінде бақыланады.
Өнімдер энергетикалық, мұнай-химиялық және басқа өнеркәсіптік құбыр жүйелеріне қойылатын техникалық талаптарға сәйкес келеді. MSS‑SP‑58‑2018 сәйкес айнымалы серіппелі қондырғылар үшін максималды рұқсат етілген жүктеме өзгермелілігі толық жұмыс сапары кезінде жұмыс істейтін ыстық жүктеменің 25% аспауы керек.

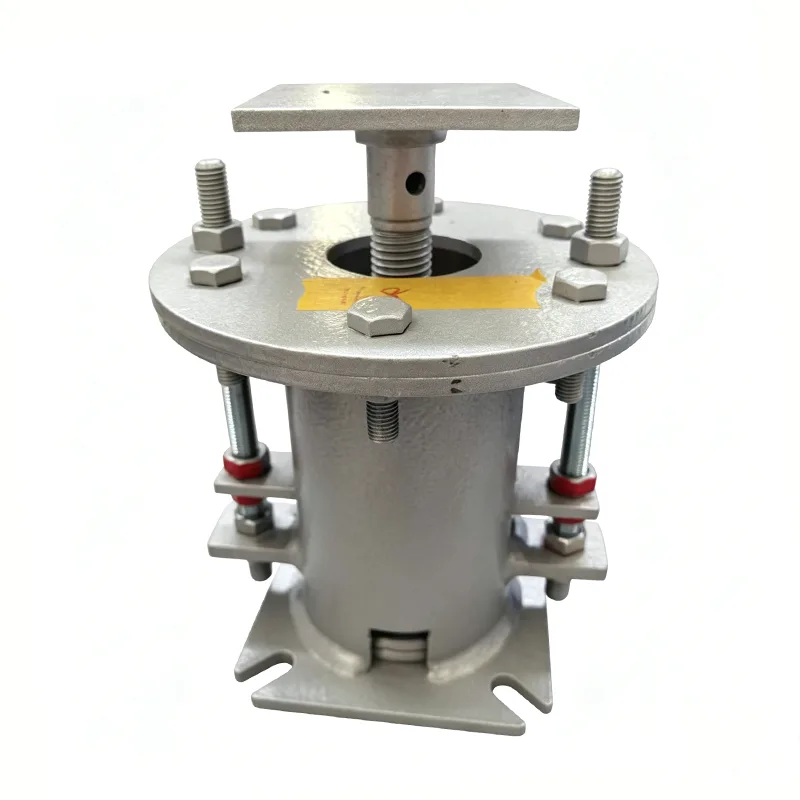

Энергетика өнеркәсібінің айнымалы серіппелі тірегі - бұл энергетика саласы үшін арнайы жасалған серпімді құбырларды қолдау құрылғысы. Ол экстремалды жұмыс жағдайында тұрақты өнімділікті сақтайды және энергетикалық нысандардың қауіпсіз және сенімді жұмысын қамтамасыз етеді.
Энергетика саласының ауыспалы серіппелі тірегі құбырдың өлі салмағын және қосымша жүктемелерді көтере отырып, серіппелердің серпімді деформациясы арқылы температураның өзгеруінен туындаған құбырлардың жылу ығысуын сіңіреді.
Энергетика саласындағы құбырларды қолдау жүйелеріне қызмет көрсетудегі 14 жылдық тәжірибесі бар Янчжоу Тяньшун құбыры өз өнімдерін бүкіл әлем бойынша 300-ден астам энергетикалық жобаларға, соның ішінде жылу электр станциялары, атом электр станциялары, СТГ терминалдары және қалааралық табиғи газ құбырлары сияқты маңызды инфрақұрылымдарға сәтті қолданды.
| Айнымалы серіппелі ілгішке арналған кесте | Мысал |
| Ілгіш түрі/конфигурациясы | A, B, C, D, E, F, G типтері |
| Көктем өлшемі / № | № 0 - № 22 |
| Саяхат диапазоны | 30мм, 60мм, 90мм, 120мм 180 мм |
| Жұмыс жүктемесі | 0,2 кН - 400 кН |
| Орнатылған жүктеме (суық жүктеме) | кН / кгс |
| Жұмыс жүктемесі (ыстық жүктеме) | кН / кгс |
| Қозғалыс бағыты | Жоғары/төмен |
| Өзгергіштік (%) | ≤ 25% (стандартты) |
| Беттік өңдеу | Ыстық сумен боялған |
| Тұрғын үй материалы | Көміртекті болат (Q235/Q355) |
▶ Сенімділігі жоғары дизайн: Барлық маңызды компоненттер қауіпсіздік коэффициенті кемінде 1,6 есе болатын артық дизайнды қабылдайды.
▶ Кең температураға бейімділік: -196℃ мен +600℃ аралығындағы төтенше температуралық орталарда қалыпты жұмыс істейді.
▶ Тамаша шаршауға төзімділік: энергия нысандарының ұзақ мерзімді үздіксіз жұмыс талаптарын қанағаттандыру үшін серіппелер 150 000 шаршау циклынан өтті.
▶ Жоғары жүктеме дәлдігі: жөнелтуге дейін үш жүктеме калибрлеуіне жатады, қате ±5% шегінде басқарылады.
▶ Босауға қарсы және антисейсмикалық құрылым: 8 балдық жер сілкінісіне және жабдықтың діріліне төтеп бере алатын қос қопсытуға қарсы конструкциясы бар.
▶ Онлайн реттелу мүмкіндігі: жүктемені өшірмей дәл реттеу үшін арнайы реттеу механизмімен жабдықталған.
|
Салыстыру элементі |
Жалпы мақсаттағы айнымалы серіппелі қолдау |
Энергетика саласының айнымалы серіппелі қолдауы |
|
Дизайн қауіпсіздік факторы |
1,2-1,4 есе |
≥1,6 есе |
|
Жұмыс температурасының диапазоны |
-40℃ ~ +450℃ |
-196℃ ~ +600℃ |
|
Шаршау өмірі |
50 000-100 000 цикл |
≥150 000 цикл |
|
Қопсытуға қарсы дизайн |
Жалғыз гайка қопсытуға қарсы |
Қосарлы қопсытуға қарсы + құлыпты шайбалар |
|
Тексеру стандарты |
Сынамаларды тексеру |
100% толық тексеру + қосымша үшінші тарап тексеруі |
|
Қолданылатын жұмыс шарттары |
Жалпы өндірістік орталар |
Энергетика саласындағы төтенше жағдайлар |
Энергетика саласының ауыспалы серіппелі тірегі әртүрлі энергетикалық нысандардың құбыр жүйелерінде кеңінен қолданылады:
▶ Жылу электр станцияларындағы магистральдық бу құбырлары, қоректік су құбырлары және түтін газы/ауа арналары
▶ Атом электр станцияларындағы кәдімгі аралдық және ядролық аралдық қосалқы құбыр жүйелері
▶ СТГ терминалдары мен газдандыру станцияларындағы криогенді құбырлар
▶ Алыс арақашықтықтағы табиғи газ құбырларының станциялары мен арматуралық камералары
▶ Жел электр станцияларындағы гидравликалық және майлаушы мұнай құбырлары
▶ Күн жылу электр станцияларындағы жылу тасымалдағыш мұнай құбырлары
Әрбір энергетикалық саланың айнымалы серіппелі қолдауы ең жоғары салалық стандарттарға сәйкес келетініне көз жеткізу үшін біз энергия өнімдерінің қатаң арнайы сапасын бақылау процесін орнаттық:
▶ Шикізаттың кіріс инспекциясы: болаттың әрбір партиясы бастапқы материал сертификатымен бірге беріледі және спектрлік талдау мен механикалық қасиет сынағынан өтеді.
▶ Көктемгі өндірісті бақылау: CNC серіппелі орауыш машиналары арқылы шығарылады, әр серіппе үш толық қысу сынағынан өтеді.
▶ Дәнекерлеу сапасын бақылау: Барлық дәнекерлеу процестерін сертификатталған дәнекерлеушілер орындайды және 100% бұзылмайтын сынақтан (NDT) өтеді.
▶ Дайын өнімнің өнімділігін тексеру: Әрбір құрылғы толық жүктеме сынағы мен орын ауыстыру калибрлеуінен өтеді.
▶ Жіберу алдындағы соңғы тексеру: материалдық есептерді, сынақ есептерін және сәйкестік сертификаттарын қоса алғанда, сапа сертификатының толық құжаттары шығарылады.
Біздің сапа менеджменті жүйеміз ISO 9001:2015 сертификатына ие және барлық өнімдер CE, API және ASME сияқты халықаралық стандарттарға сәйкес келеді.
▶ Тегін құбыр кернеуін талдау және тірек/ілгіш таңдау есебі
▶ Нақты энергетикалық жобаларға арналған дизайн қызметтері
▶ Орнату бойынша нұсқаулық және іске қосу қызметтері
▶ Үнемі тексеру және техникалық қызмет көрсету қызметтері
▶ Тұтынушыға тәулік бойы жауап беретін апаттық қосалқы бөлшектерді жеткізу
Энергетика саласының ауыспалы серіппелі қолдауы немесе жобаңызға техникалық таңдау туралы толығырақ ақпарат алу үшін біздің кәсіби сату тобына хабарласыңыз.
