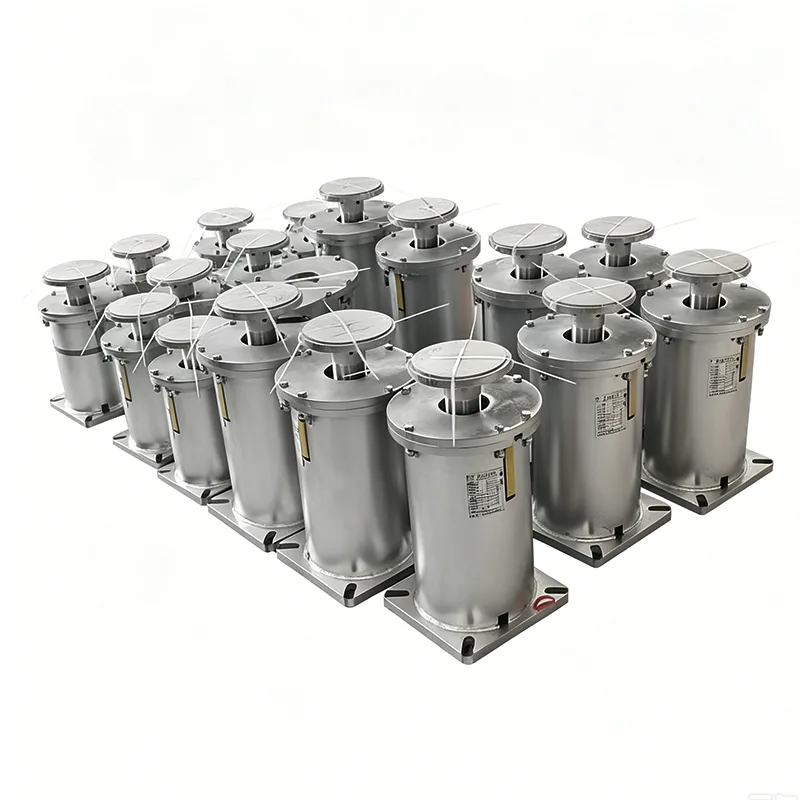

Әрбір құбыр тұрақты қолдау күшін қажет етпейді. Шын мәнінде, біз айналысатын желілердің көпшілігі - технологиялық құбырлар, коммуналдық желілер, салқындатқыш су желілері - айнымалы серіппелі тіреуішпен жақсы жұмыс істейді. СағатТяньшун, біз 14 жыл бойы Янчжоудағы зауыттан айнымалы серіппелі қондырғыларды жеткізіп келеміз және олар біз тасымалдайтын серіппелі тіректердің ең көп тараған түрі болуы мүмкін. Егер сіз электр станциясының құбыр сөресін немесе мұнай өңдеу зауытын аралап өтсеңіз, болаттан ілулі тұрған немесе T-тіректерде отырған серіппелі банкалардың айнымалы серіппелі тіректер болуы мүмкін.
Бұл суретте өнімнің жүк көтергіштік дәлдігі мен жұмыс сенімділігін тексеру үшін жүктеме мен орын ауыстырудың негізгі параметрлерін қоса, айнымалы серіппелі тірек/ілгіштің жүктеме бойынша ығысу өнімділігі қисығы көрсетілген.
Әрбір құрылғы жөнелту алдында жүктеме калибрлеуіне және өнімділік сынағына жатады. Параметр жүктемесінің ауытқуы ANSI/MSS‑SP‑58‑2018 халықаралық стандартына, сондай-ақ NB/T47039‑2013 сәйкес келетін ±5% шегінде бақыланады.
Өнімдер энергетикалық, мұнай-химиялық және басқа өнеркәсіптік құбыр жүйелеріне қойылатын техникалық талаптарға сәйкес келеді. MSS‑SP‑58‑2018 сәйкес айнымалы серіппелі қондырғылар үшін максималды рұқсат етілген жүктеме өзгермелілігі толық жұмыс сапары кезінде жұмыс істейтін ыстық жүктеменің 25% аспауы керек.
| Айнымалы серіппелі ілгішке арналған кесте | Мысал |
| Ілгіш түрі/конфигурациясы | A, B, C, D, E, F, G типтері |
| Көктем өлшемі / № | № 0 - № 22 |
| Саяхат диапазоны | 30мм, 60мм, 90мм, 120мм 180 мм |
| Жұмыс жүктемесі | 0,2 кН - 400 кН |
| Орнатылған жүктеме (суық жүктеме) | кН / кгс |
| Жұмыс жүктемесі (ыстық жүктеме) | кН / кгс |
| Қозғалыс бағыты | Жоғары/төмен |
| Өзгергіштік (%) | ≤ 25% (стандартты) |
| Беттік өңдеу | Ыстық сумен боялған |
| Тұрғын үй материалы | Көміртекті болат (Q235/Q355) |
Идеясы қарапайым: құбырдың жылу кеңеюіне байланысты жоғары немесе төмен жылжыған кезде, ішіндегі серіппе қысылады немесе босаңсытады, ал тірек күші аздап өзгереді. Бұл «айнымалы» бөлігі. Күштің өзгеруі болжамды және құбыр кернеуінің инженері рұқсат еткен ауқымда қалады. Рұқсат етілген жүктеме вариациясы, айталық, 15% немесе 20% болғанда, қосымша ақша жұмсаудың қажеті жоқ.тұрақты көктемгі қолдау. Сіз бірдей функцияны аласыз — тік қозғалысты сіңіру, салмақты көтеру — төмен бағамен және қарапайым, ықшам дизайнмен. Сондықтан жоба сипаттамалары жиі айнымалы серіппелі қолдауларды әдепкі ретінде тізеді, тек маңызды байланыс нүктелері үшін тұрақты түрді шақырады.
Біз дизайнды қарапайым және берік сақтаймыз. Біз қолданатын типтік құрылыс материалдарын қарастырайық:
| Құрамдас | Материал | Неліктен біз оны пайдаланамыз |
|---|---|---|
| Шиыршық серіппе | 60Si2MnA немесе 50CrVA серіппелі болат | Ұзақ шаршау мерзімі, алдын ала орнатылған және жүктеме арқылы тексерілген |
| Тұрғын үй (болуы мүмкін) | Q235B көміртекті болат, RAL 5015 көк түспен боялған | Мықты, дәнекерленген, ауа райына төзімді |
| Серіппелі қақпақ / жүк фланеці | Q235B немесе 20# соғылған болат | Құбыр жүктемесін серіппеге біркелкі тасымалдайды |
| Саяхат көрсеткіші және шкала | Тот баспайтын болат немесе анодталған алюминий | Таза оқу, тот баспайды |
| Астыңғы қосылым (бұрандалы төлке немесе фланец) | Көміртекті болат A105 | Стандартты NPT немесе сұрау бойынша фланецті |
Барлық серіппелі сымдар диірменнің сынақ сертификаттарымен бірге келеді. Біз серіппелерді өңдеп, құрастыру алдында оларды алдын ала орнатамыз — бұл кез келген бастапқы жиынтықтан құтылады және жүктеменің ауытқу қисығының дизайн деректеріне сәйкес келуін қамтамасыз етеді.
ANSI/MSS SP-58 – құбырды қолдауды жобалау мен өндіруді басқарады
ASME B31.3 – EPCs кеңінен сілтеме жасайтын технологиялық құбырлар
GB/T 17116 – құбыр ілгіштері мен тіректеріне арналған қытай стандарты
EN 10204 3.1 Экспорттық тапсырыстар үшін стандарт ретінде материалды сертификаттау
Біздің зауытта ISO 9001:2015 сапа менеджменті жүйесі жұмыс істейді. Келетін болаттан бастап соңғы жүктеме сынағына дейінгі әрбір қадам құжатталады.
1-сұрақ: Жүктеменің қаншалықты өзгеруін күтуім керек?
Әдетте серіппенің қаттылығына және құбырдың жүруіне байланысты ыстық жүктеменің 10% және 25% құрайды. Құбырдың кернеуі туралы есеп сізге рұқсат етілген вариацияның не екенін айтады. Есеп қатаң шектеуді көрсетсе, мысалы, 5% -дан төмен - дәл сол кезде сіз тұрақты серіппелі қолдауға ауысасыз. Қалғанының бәрі үшін айнымалы жақсы.
2-сұрақ: Айнымалы серіппелі қолдауды таңдау немесе баға беру үшін қандай ақпарат қажет?
Бізге ыстық жүктемені, суық жүктемені және тік қозғалыстың мөлшері мен бағытын (жоғары немесе төмен) жіберіңіз. Белгіленген құбыр тірек сызбасы немесе кернеулік изометрия көмектеседі. Біз серіппенің дұрыс өлшемі мен сериясын таңдаймыз және өндіруді бастамас бұрын сізге барлық есептелген мәндері бар деректер парағын жібереміз.
3-сұрақ: Сіздің айнымалы серіппелі тіректерді басқа брендтермен алмастыруға болады ма?
Функция тұрғысынан, иә. Біз жүктеме ауқымдары мен конверт өлшемдерін ең көп таралған салалық серияларға сәйкестендіре аламыз (MSS SP-58 бойынша A, B, C, D, E, F, G түрі). Егер жобаңызда белгілі бір жеткізушінің нөмірлері болса, бізге соларды беріңіз, біз өзара сілтеме жасаймыз. Кішігірім өлшемдік айырмашылықтар болуы мүмкін екенін ескеріңіз - біз оларды тапсырыс бермес бұрын белгілейміз.
4-сұрақ: Әдеттегі жеткізу уақыты қандай?
Стандартты жүктеме диапазоны бірліктері: 20–25 күн. Егер сізге стандартты емес корпус, арнайы бояу немесе тот баспайтын болаттан жасалған әрлеу қажет болса, 30-40 күн қалдырыңыз. Біз кәдімгі серіппелі катушкалар мен консерві компоненттерінің лайықты қорын сақтаймыз, бұл жағдайды тездетеді.
5-сұрақ: Мен прототипті немесе өндіріске дейінгі үлгіні ала аламын ба?
Иә. Ірі жобалар үшін біз толық өндіріске кіріспес бұрын мақұлдау үшін бір немесе екі үлгі бірлік құра аламыз. Үлгі құны көбінесе негізгі тапсырыспен есептелуі мүмкін.
Есіктен шығатын әрбір айнымалы серіппелі тірек жүктеме сыналады. Біз серіппені белгіленген суық жүктемеге орнатамыз, содан кейін оны бірнеше рет толық жүріс арқылы жүргіземіз, жүкті суық және ыстық күйде тексереміз. Саяхат шкаласы калибрленген және құлыпталған. Жүктің нақты мәндерін қорытындылайтын сынақ сертификаты жөнелту құжаттамасына енгізілген. SGS, Bureau Veritas немесе TÜV арқылы үшінші тарап тексеруі сіздің сұрауыңыз бойынша қолжетімді.
Кейбір тұтынушылар айнымалы серіппелі қолдауды таза каталог элементі деп ойлайды. Біздің тәжірибемізде, мүмкін, біз жеткізетін өнімдердің жартысы арнайы әсерге ие болуы мүмкін:
Стандартты емес жүру ұзындығы (біз айнымалы бірліктерде 200 мм+ жасадық)
Шектеулі кеңістікке сай болу үшін ұзартылған немесе қысқартылған корпус биіктігі
Теңізде немесе химиялық ортаға арналған баспайтын болаттан жасалған корпустар мен аппаратура
Арнайы жабындар: теңіздегі теңіз бояу жүйелері, жоғары температуралы алюминий бояуы
Ықшам банкадағы ауыр жүктерге арналған қос серіппелі конструкциялар
Көтеру құлақшалары, жүк ұяшықтары немесе қондырылған орналасу түрлендіргіштері
Орнату қалай көрінетінін айтыңыз, біз практикалық дизайнды әзірлейміз.
Міне, біз бүкіл әлем бойынша жобаларға айнымалы серіппелі қолдауды жеткізуді үйрендік:
Егер құбырдың жылжуы жоғары болса, тіреуіш серіппе босап кетпей, жоғары қарай суық жүктемені көтере алатынына көз жеткізіңіз. Біз оны таңдауымыздың бір бөлігі ретінде тексереміз.
Сыртқы құбырларға арналған сөрелерде ыстық мырыштауды немесе жақсы бояу жүйесін көрсетіңіз. Стандартты зауыттық көк бояу үй ішінде жақсы, бірақ бірнеше муссоннан кейін көміртекті болат тоттанады. Жабысқа аздап қосымша сайт көптеген шағымдарды үнемдейді.
Әрқашан серіппе корпусының айналасындағы бос орынды тексеріңіз. Кейде тіреу орны екі құрылымдық элемент арасында тығыз болады және стандартты диаметрі сәйкес келмейді. Бізге ертерек хабарлаңыз, біз дизайнды реттейміз.
Біз делдал емеспіз. Біз Янчжоудағы, Цзянсудағы өз зауытымыздан жобалаймыз, өндіреміз, сынаймыз және жөнелтеміз. Бұл дегеніміз, сіз біздің инженерлермен сөйлескенде, сіз өнімді нақты жасайтын адамдармен сөйлесесіз. Біздің айнымалы серіппелі тіректер аралас циклді электр станцияларында, мұнай өңдеу зауытының құбыр тіректеріне, СТГ-ны қайта газдандыру терминалдарында, химиялық технологиялық қондырғыларда және болат диірмендерінде орнатылды. Біздің бизнесіміздің 70%-дан астамы қайталанады — біз ең арзан болғандықтан емес, қолдауларымыз уақытында көрсетіліп, деректер парақтарына сәйкес келеді және іске қосу кезінде бас ауыртпайды.
Егер сіздің жоба кестеңіз тығыз болса, біз дайын серіппелер қорын сақтап, жүктеме параметрлеріне жылдам жинай аламыз. Үлкен көлемді тапсырыстар үшін біз бәсекеге қабілетті зауыттық бағаны ұсынамыз және сізбен құрылыс реттілігіңізге сәйкес келетін жеткізу кестесі бойынша жұмыс істейміз.
Бізге құбырды қолдау сызбаларын, жүктеу деректерін немесе қажет нәрсенің қысқаша сипаттамасын жіберіңіз. Біз сізге дұрыс баға ұсынысымен, соның ішінде зауыттық баға мен жеткізу уақытын қоса, әдетте 24 сағат ішінде ораламыз. Ал егер сіз зауытқа барып, бұларды қалай жасайтынымызды көргіңіз келсе, сізге қуаныштымыз.
