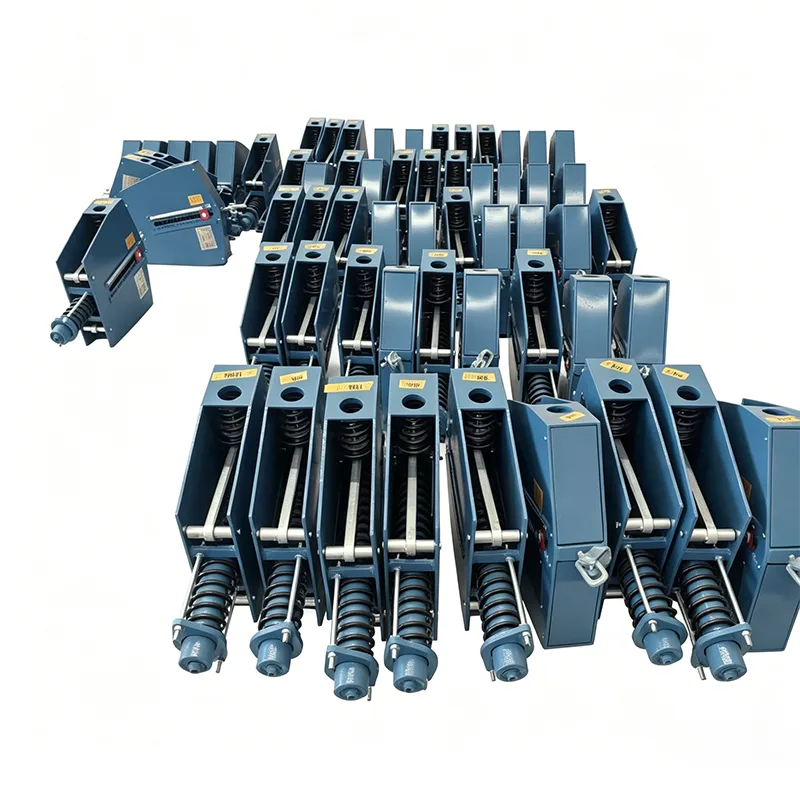

Ауыр жүкті тұрақты серіппелі қолдаудың негізгі артықшылықтары.

Мұнай-газ, өңдеу және электр энергетикасы салаларындағы жоғары температуралы және үлкен диаметрлі құбырларға қолданылады. -мен салыстырғандаайнымалы серіппелер, ол төрт аспектіден жинақталған: жүктеме, жұмыс жағдайлары, ұзақ мерзімділік және пайдалануды қамтамасыз ету.

Тұрақты жүктеме шығысы (негізгі артықшылығы)

Құбырдың термиялық кеңеюі мен тарылуынан туындаған тік ығысудың бүкіл процесі кезінде тірек жүктемесі негізінен тұрақты және өзгеріссіз қалады, жүктеме ауытқуы ±6%-дан аз болады (ұлттық стандарттарға/ASME стандарттарына сәйкес).

Серіппе жүктемесі жылжумен өзгереді (максималды ±25%). Ауыр жүкті және жоғары температуралы құбырлар үшін термиялық жылжу үлкен, бұл жүктемені шектен оңай асып түседі. Тұрақты суспензия құбырдың ашылуы мен суспензиясында шамадан тыс жүктемені толығымен болдырмайды.

Жабдық құбырларының қосылымдарын қорғаңыз: компрессорларға, бу турбиналарына, жылу алмастырғыштарға және үлкен сорғыларға арналған API құбыр қосылымдары. Жабдықтың фланецті қосылымдарындағы термиялық кеңею жүктемелерінің өзгеруінен және кернеулі крекингтерден туындаған ағып кетуді болдырмаңыз.

Үлкен инсульт және үлкен тік термиялық орын ауыстыру жағдайлары үшін қолайлы

Бір блоктың жүрісі айнымалы серіппеге қарағанда әлдеқайда үлкен. Кәдімгі ауыр салмақты модельдердің соққысы 50-ден 500 мм-ге дейін; бұл үлкен термиялық кеңеюі бар жоғары температуралы, қалың қабырғалы және үлкен диаметрлі мұнай және газ құбырлары үшін бірінші таңдау.

Серіппенің қысу шегімен шектелмеген, үлкен қоныс және үлкен жылу ығысуы бар құбырлар сегменттерге тіректерді қосудың қажеті жоқ, осылайша тірек нүктелерінің санын азайтады.

Ауыр жүк көтеру қабілеті күшті

Ауыр салмақты модельдің әрбір бірлігінің номиналды жүктемесі 5 кН-дан бірнеше жүз мың Ньютонға дейін жетеді. Ол жоғары температуралы қалың қабырғалы технологиялық құбырларға, қазандықтардың бағандарына және ауыр жүкті тазарту және химиялық жабдықтардың қосалқы құбырларына жарамды.

Рычагпен және шатунның механикалық құрылымымен біріктірілген жалпы қорап корпусы жоғары құрылымдық қаттылыққа ие, соққыға және су балғасының лездік жүктемелеріне төзімді және айнымалы серіппелермен бір пластиналы серіппелі күш құрылымынан жоғары.

Құбырдың кернеуін оңтайландыру, жобалау шығындарын азайту

Тұрақты жүктеме → ASME B31.3 және SH/T3073 құбыр желісінің кернеуі стандарттарына сәйкес келетін құбырдың бастапқы және қайталама кернеулерін басқаруға болады; Кернеуді есептеу оңайырақ, құбырды қалыңдату, арматуралау және компенсаторларды орнату сияқты қосымша шығындарды азайтады.

Шаршауға төзімді, ұзақ қызмет ету мерзімі (ауыр жүктеме жағдайында артықшылық)

Рычагтың тепе-теңдігі принципіне сүйене отырып, серіппе тек қана шағын кері бағытта кеңеюге және қысқаруға ұшырайды, кеңею және қысқару мөлшері ауыспалы серіппеге қарағанда әлдеқайда аз; температураның өзгеруіне байланысты шаршауды жоғалту өте төмен.

Мұнай және газ құбырлары старт-тоқтаудың және температураның жиі ауытқуының үздіксіз ауыспалы жағдайында жұмыс істейді және серіппелі шаршаудың бұзылуына бейімділігі аз.

Ауыр салмақты модельде қалыңдатылған қабық және сөндірілген және шыңдалған түйреуіш білігі бар. Ол теңіз/химиялық коррозия орталарында коррозияға қарсы ауыр өңдеуге (C5-M) ұшырауы мүмкін және ашық платформаларда қолдануға төзімді.

Орнату және пайдалану артықшылықтары

Құрылғы кіріктірілген құлыптау механизмімен жабдықталған. Ол су қысымын сынау кезінде құлыпталады және іске қосу кезінде құлыптан босатылады. Жұмыстан кейін жұмыс орнында қайталанатын жүктемені реттеу қажет емес.

Құбырдың діріл өнімділігі (компрессордың кірісі мен шығысындағы) ауыспалы серіппеге қарағанда жоғары, бұл кейінгі тексеру және реттеу жиілігін азайтады.

Қатаң жұмыс жағдайларына қолайлы

Жоғары температура (550℃ жоғары), төмен температуралы СТГ, үлкен тұндыру құрылғылары, жағалаудағы тұзды шашыратқыш / күкіртті коррозиялы мұнай және газ қондырғылары, жүкті ұстауға бейімдеу диапазоны кеңірек.
