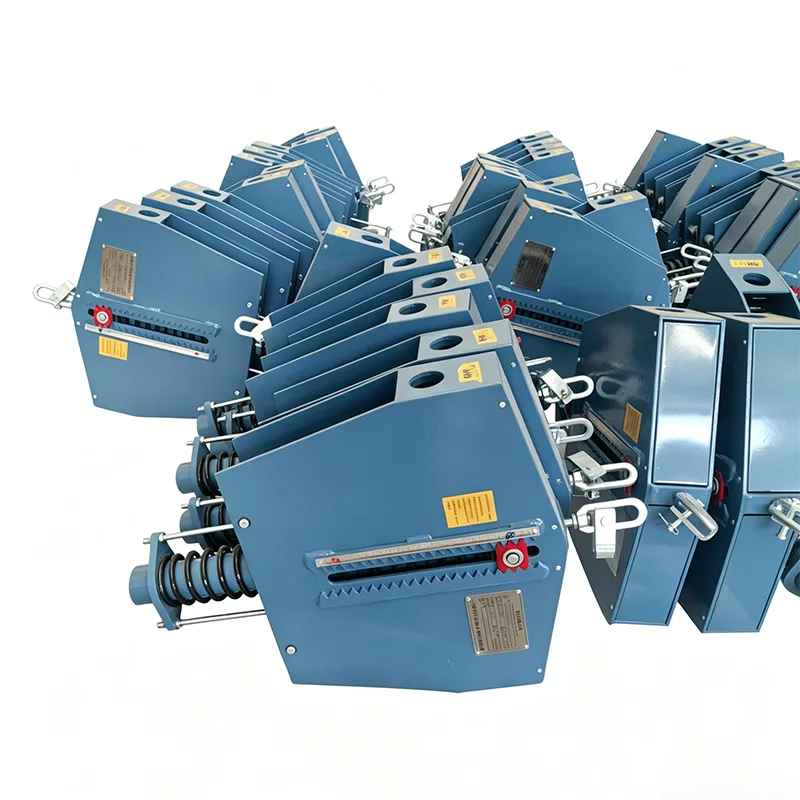

Ауыр тұрақты серіппелі ілгіш

Yangzhou Tianshun Pipeline Technology Co., Ltd., 2012 жылы негізі қаланған, ҒЗТКЖ және құбырды қолдау өнімдерін өндіруге бағытталған интеграцияланған өнеркәсіп және сауда кәсіпорны. Соңғы 14 жыл ішінде біз әлемнің 40-тан астам елінде энергетика, мұнай-химия және энергетикалық жобаларға қызмет көрсеттік және тұрақты өнім сапасымен тұтынушылардың ұзақ мерзімді сеніміне ие болдық. Ауыр жүкті тұрақты серіппелі ілгіш - бұл үлкен жүктеме және жоғары талап етілетін жұмыс жағдайлары үшін жасалған біздің жетекші өнім. Ол экстремалды жұмыс жағдайында құбырлардың қауіпсіз жұмыс істеуіне сенімді кепілдік беру үшін материалдарда, құрылымда және технологияда жүйелі түрде нығайтылған.

Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.

Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.

Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса алғанда, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

Ауыр жұмыс жағдайлары қандай? Неліктен арнайы ілгіштер қажет?

Ірі өнеркәсіптік жобаларда құбыр жүйесінің ерекше түрі бар:

▶  Үлкен диаметрлі қалың қабырғалы құбырлар: DN600-ден жоғары, қабырға қалыңдығы 20 мм-ден жоғары

▶  Ауыр салмақты құбыр жүйелері: көтеру нүктесіне жүктеме 200 кН, кейбіреулері 500 кН жоғары

▶  Жоғары температуралы және жоғары қысымды магистральдық құбырлар: электр станциясының негізгі буы, тазарту қондырғыларының жоғары температуралық технологиялық құбырлары

▶  Ұзын аралығы бар құбырлар: үлкен концентрлі жүктемелері бар құбырлар галереяларындағы үлкен аралықты құбыр бөліктері

Егер осы ауыр құбырлар үшін кәдімгі тұрақты күш ілгіштері пайдаланылса, келесі мәселелер туындауы мүмкін:

▶  Қабықтың деформациясы және жарылуы: жүктеме құрылымдық тірек шегінен асып кетті

▶  Серіппенің қаттылығы жеткіліксіз: шамадан тыс қысу, тұрақты күш сипаттамаларының жоғалуы

▶  Штифті кесу ақауы: қосылатын бөліктердің беріктігі жеткіліксіз

▶  Аспалы штанганың созылу деформациясы: кіші диаметрлі өзек, шамадан тыс жүктеме ұзарту

Ауыр жұмыс істейтін тұрақты серіппелі ілгіш - материалдардың, құрылымның және технологияның барлық өлшемдерінен жүйелі түрде нығайтылатын осындай жұмыс жағдайлары үшін арнайы әзірленген күшейтілген өнім.

Ауыр жүктердің істен шығу жағдайлары мен сабақтары

Өнеркәсіптік статистикаға сәйкес, ауыр жұмыс жағдайлары құбыр тіректерінің істен шығуының апаттарының 60%-дан астамын құрайды:

1-жағдай: Электр станциясының негізгі бу құбыры

Мәселе: Қабылданған тұрақты күш ілгіші, бір көтеру нүктесіне жүктеме 280 кННәтиже: 3 жыл жұмыс істегеннен кейін қабықтың бүйірлік тақтасы жарылған, құбыр 120 мм шөгіп қалды. Шығын: 15 күн өшіру техникалық қызмет көрсету, 10 миллион юаннан астам тікелей жоғалту

2-жағдай: тазарту қондырғысының жоғары температуралы құбыры

Ақаулық: ілгіш түйреуіш диаметрі тым кішкентай, жоғары температурада беріктігі төмендеді. Нәтижесі: түйреуіштердің сынуы, құбырдың құлауы, орташа ағып кетуі Сабақ: Ауыр жүк ілгіштерінің беріктігін нақты жұмыс жағдайларына сәйкес бөлек есептеу керек.

3-жағдай: СТГ терминалының суық қорап құбыры

Ақаулық: Төмен температурада материалдың сынғыштығы, қарапайым Q235 қабығы жарылған Салдары: Құбырдың ығысуы бақылаудан тыс, суық қорап интерфейсінің фланецінен ағып кету. Жақсарту: Ауыр жүк ілгіштері төмен температурада беріктігі бар материалдарды қабылдайды.

Yangzhou Tianshun Pipeline Technology 14 жылдық салалық тәжірибесінде ауыр жүкті қолдаудағы ақауларды өзгертуге ұқсас көптеген жобаларды басқарды және ауыр жұмыс жағдайларының ерекшеліктері мен тәуекелдерін терең түсінеді.

Өнімнің техникалық сипаттамалары

Тұрақты серіппелі ілгішке арналған кесте	Мысал
Модель/серия	PH, LH, CA, CS, TH
Жүктеме сыйымдылығы (жұмыс)	0,1 кН - 500 кН
Жалпы саяхат	50мм, 100мм, 200мм, 400мм
Нақты саяхат	600 мм дейін
Жүктеменің ауытқуы (төзімділік)	±5% (стандартты) / ±3% (жоғары прек.)
Орнату орны	Көлденең / тік
Тұрғын үйді аяқтау	Ыстық мырышталған / эпоксидті
Жұмыс температурасы.	-20°C және +80°C (Қоршаған орта)
Серіппелі катушкалар материалы	60Si2Mn / 50CrVA
Жүктемені реттеу ауқымы	±10% (Өрісті реттеу)

7 ауыр жүкті күшейтілген конструкцияларды талдау

Жоғары берік құрылымдық жүйе

Shell Q345B төмен легирленген жоғары берік болатты қабылдайды, аққыштық күші 40% артты

Бүйірлік пластинаның қалыңдығы 50% ұлғайған, дәнекерленген жіктерсіз тұтас тақтайша кесілген

Концентрленген кернеуді тарату үшін төменгі күшейтетін қабырға пластинасының дизайны

Үлкен диаметрлі жоғары берік қосылым

Штырь 40Cr легирленген құрылымдық болатты қабылдайды, сөндірілген және шыңдалған, беріктігі 80% артты

Штырь диаметрі максималды жүктеменің 5 есе қауіпсіздік коэффициентімен есептелген

Үйкелісті азайту және тұрақтылықты жақсарту үшін қабылданған өздігінен майланатын төлке

Көп серіппелі параллельдік технология

Үлкен жүктемелер үшін параллельді серіппелердің 2-4 жинағы, бір серіппелі жүктеме ақылға қонымды диапазонда бақыланады

Эксцентрлік жүктемені болдырмау үшін серіппелі топтың синхронды қысу дизайны

Әрбір серіппе бөлек сыналады, ауытқу ≤2% сәйкес келеді

Күшейтілген рычаг механизмі

Рычагтың көлденең қимасы үлкейтілді, иілу модулі 100% артты

Жергілікті ұсақтаудың алдын алу үшін тірек нүктесінде қалыңдатылған төсеу тақтасы

Жұдырықша беті жоғары жиілікті сөндірілді, қаттылығы HRC45-тен жоғары, тозуға төзімділік мерзімі 3 есеге артты

Жоғары дәлдіктегі өндірісті бақылау

Кілт саңылаулары CNC арқылы өңделеді, позиция дәлдігі ±0,1 мм

±1% шегінде басқарылатын тұтқа моменті қатынасының қатесі

Серіппелі қысу дәл орнатылған, суық жүктеменің ауытқуы ≤3%

Дәнекерлеу сапасын мінсіз бақылау

Негізгі жүк көтергіш дәнекерлеулер толық ену дәнекерлеу процесін қабылдайды

JB/T 4730 II дәрежелі талаптарына сәйкес келетін 100% ультрадыбыстық сынақ

Дәнекерлеудің қалдық кернеуін жою үшін дәнекерлеуден кейінгі кернеуді жеңілдететін өңдеу

Бірнеше қауіпсіздікті қорғау

Жоғарғы және төменгі механикалық шектеулер шамадан тыс соққының зақымдалуын болдырмау үшін орнатылған

Артық жүктемеден қорғау құрылғысы, қалыпты емес жүктеме кезінде ескертуді іске қосады

Орнату және тасымалдау кезінде серіппелерді қорғауға арналған жылжымалы құлыптау құрылғысы

Жүктеме мен ығысу өнімділігін салыстыру

Төменде өлшенген деректер берілген (300кН жүктеме, 200мм орын ауыстыру жұмыс жағдайы):

Соққы позициясы	Кәдімгі тұрақты күш ілгіш жүктемесі	Ауыр тұрақты серіппелі ілгіш жүктеме	Ұлттық стандарттың рұқсат етілетін ауытқуы
0% (Суық күй)	282кН (-6,0%)	294кН (-2,0%)	±6%
25%	285кН (-5,0%)	297кН (-1,0%)	±6%
50% (Орта)	300кН (0%)	300кН (0%)	±6%
75%	318кН (+6,0%)	306кН (+2,0%)	±6%
100% (ыстық күй)	321кН (+7,0%)	309кН (+3,0%)	±6%
Максималды ауытқу	7,0% (стандарттан жоғары)	3,0% (ұлттық стандарттан әлдеқайда жақсы)	6%

Ауыр жұмыс істейтін тұрақты серіппелі ілгіштің толық инсульт жүктемесінің ауытқуы ±4% шегінде бақыланады, бұл ұлттық стандарт талаптарынан әлдеқайда жақсы, құбырлар мен жабдықтың қауіпсіздігін тиімді қорғайды.

Біздің ауыр жүкті өнімді тексеру жүйеміз

Әрбір өнім жөнелтілгенге дейін үйде толық сынақтан өтеді

Жіберу алдында әрбір өнім толық ішкі сынақ бағдарламасынан өтеді. Бұл бағдарлама өлшемді және визуалды тексеруді, PMI (оң материалды анықтау), қаттылықты сынауды, қажет болған жағдайда MT/PT бұзылмайтын сынауды, жүктің орын ауыстыру қисық сызықтарымен серіппелі жүктемені сынауды және жабын қалыңдығын өлшеуді қамтиды. Зауыттық сынақ есептері (FTR) және материалды сынау есептері (MTR) жөнелтумен бірге жеткізіледі.

Бұл ішкі тестілеу ILAC аккредиттелген үшінші тарап сынағы емес

Егер үшінші тарап куәландырған сынақ немесе зертханалық сынақ қажет болса, оны қосымша қызмет ретінде бөлек ұйымдастыруға болады.

Қосымша үшінші тарап тексеру қызметтері (бөлек келтірілген)

1. Материалды сынау

Химиялық құрамды талдау, созылу сынағы, Charpy төмен температурадағы соққы сынағы және қаттылық сынағы бар.

2. Дәнекерлеу NDT

Магниттік бөлшектерді сынау (МТ), сұйық пенетрантты сынау (PT), ультрадыбыстық сынақ (UT) және радиографиялық сынақ (RT) қамтамасыз етілуі мүмкін.

3. Көктемгі жүктеме өнімділігін тексеру

Жүктеменің ығысуының қисықтары енгізілген.

4. Ыстық мырыштау / эпоксидті жабынды коррозиядан қорғауды тексеру

5. Тестілеу, зауыттық бақылау және жөнелту алдындағы инспекция (PSI)

Бізді ерекшелендіретін нәрсе

LISEGA халықаралық құбырларды қолдау жүйесімен салыстырылды

Жүктеме дәлдігі, сынақ стандарттары және құжаттама жүйелері үшін біз LISEGA халықаралық құбырды қолдау жүйесін эталон ретінде пайдаланамыз.

Стандартты отандық өндірушіден жоғары

Стандартты отандық өндіруші әдетте өнімді ғана жеткізеді. Әр серіппелі қондырғымен жүктеме-орын ауыстыру қисығын қамтамасыз ету арқылы біз әрі қарай жүреміз. Біз сондай-ақ үшінші тараптың SGS тестілеуін және куәландырылған тексерулерді ұйымдастыруға көмектесеміз және біз шетелдік жобалар үшін PE/CPE инженерлерінің құжаттарды қарауына қолдау көрсетеміз.

Типтік ауыр жүк қолдану сценарийлері

Өнеркәсіп	Қолдану сценарийлері	Әдеттегі жүктеме ауқымы
Электр энергетикасы	Асқын критикалық/аса жоғары критикалық қондырғылардың негізгі бу және қыздыру бу құбырлары	200кН ~ 800кН
Мұнай-химия	Гидроөңдеу реакторының саңылаулары, үлкен жылыту пешінің кіріс және шығыс құбырлары	150кН ~ 600кН
СТГ терминалдары	Суық қораптың кірістері мен шығыстары, үлкен төмен температуралы технологиялық құбырлар	100кН ~ 500кН
Ұзақ қашықтықтағы құбырлар	Үлкен аралық құбыр учаскелері, клапан камераларындағы шоғырланған жүк құбырлары	100кН ~ 400кН
Ядролық энергетика	Кәдімгі аралдық магистральдық бу, су құбыры жүйесі	200кН ~ 700кН
Металлургия	Домна пештерінің ыстық ауа құбырлары, ірі қалдық жылу қазандықтарының құбырлары	150кН ~ 500кН

Жобаны жеткізу және қызмет көрсету

Ауыр жобалар үшін эксклюзивті қызмет көрсету процесі

1.Техникалық қондыру: Кәсіби инженерлер жүктемені, орын ауыстыруды және кеңістік талаптарын растау үшін құбыр кернеуінің талдаушыларымен түйіседі.

2.Схема дизайны: Арнайы кеңістік шектеулері үшін теңшелген дизайн схемаларын қамтамасыз етіңіз

3.Сызбаны растау: екі тарап қол қойған және растаған егжей-тегжейлі құрастыру сызбалары мен жүктеме кестелерін қамтамасыз етіңіз

4.Өндірісті қадағалау: ірі жобалар үшін апта сайынғы өндіріс барысының фотосуреттерін қамтамасыз етіңіз

5.Зауыттық қабылдау: Тұтынушыларды немесе үшінші тұлғаларды зауытта сынақтарға қатысуға шақыруға болады.

6.Онда қызмет көрсету: Орнату бойынша нұсқаулықты, қажет болған жағдайда жергілікті техникалық қолдауды қамтамасыз етіңіз

7.Операцияны бақылау: Жұмыс күйін түсіну үшін пайдалануға берілгеннен кейін 6 айдан кейін қайта барыңыз

Өнімділік және міндеттеме

▶  500-ден астам ауыр салмақты тұрақты күш ілгіштерінің жиынтығы жеткізілді, максималды бір бірлік жүктемесі 800 кН

▶  Барлық ауыр жүк өнімдері 3 жылдық сапа кепілдігін береді

▶  48 сағат ішінде жұмыс кезінде кез келген сапа мәселелерінің шешімін ұсыныңыз

▶  Өмір бойы техникалық кеңес беру және қосалқы бөлшектермен қамтамасыз ету

Ауыр жұмыс істейтін тұрақты серіппелі ілгіш ауыр жүк құбырларының жүйелерін қауіпсіз пайдаланудың сенімді кепілі болып табылады. 14 жылдық назарымызда біз ауыр жұмыс жағдайлары қателіктерге жол бермейтінін терең түсінеміз. Әрбір өнім экстремалды жұмыс жағдайында тұрақты жұмысты қамтамасыз ету үшін қатаң сынақтан өтті.
