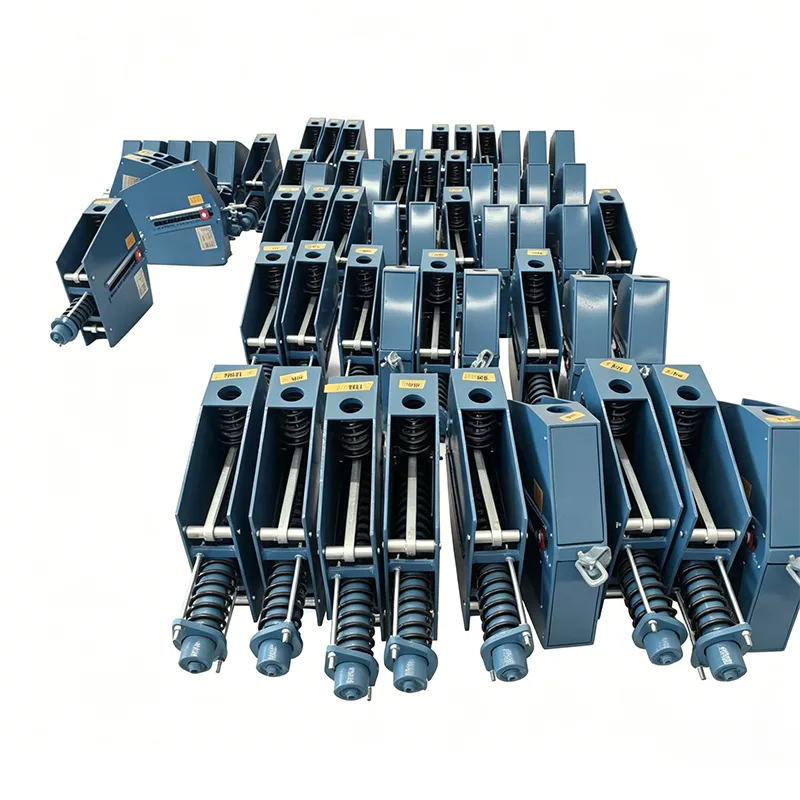

Жылу электр станциясының тұрақты серіппелі ілгіші

Жылу электр станцияларының күрделі бу-су, түтін газы-ауа және ұнтақ көмір құбырлар жүйелерінде температураның күрт өзгеруінен туындаған құбырлардың термиялық ығысуы жүйе қауіпсіздігіне қатер төндіретін жасырын қауіп болып табылады. Құбырды қолдау саласындағы 14 жылдық техникалық жинақтауды қолдаған Yangzhou Tianshun Pipeline Technology Co., Ltd компаниясы жылу энергиясының жұмыс жағдайлары үшін Жылу электр станциясының тұрақты серіппелі ілгішін арнайы әзірледі. Момент тепе-теңдігі принципіне негізделген бұл өнім құбырларда тік термиялық орын ауыстыру кезінде үздіксіз тұрақты тірек күшін қамтамасыз етеді, ығысу кернеуін тиімді сіңіреді және өтейді, құбырлар мен жалғанған жабдықтың қосымша кернеуден зақымдануын болдырмайды және электр станцияларының ұзақ мерзімді қауіпсіз жұмысын қамтамасыз етеді.

Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.

Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.

Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса алғанда, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

Өнімнің техникалық сипаттамалары

Тұрақты серіппелі ілгішке арналған кесте	Мысал
Модель/серия	PH, LH, CA, CS, TH
Жүктеме сыйымдылығы (жұмыс)	0,1 кН - 500 кН
Жалпы саяхат	50мм, 100мм, 200мм, 400мм
Нақты саяхат	600 мм дейін
Жүктеменің ауытқуы (төзімділік)	±5% (стандартты) / ±3% (жоғары прек.)
Орнату орны	Көлденең / тік
Тұрғын үйді аяқтау	Ыстық мырышталған / эпоксидті
Жұмыс температурасы.	-20°C және +80°C (Қоршаған орта)
Серіппелі катушкалар материалы	60Si2Mn / 50CrVA
Жүктемені реттеу ауқымы	±10% (Өрісті реттеу)

Инженерлік қолдану және құндылықты жүзеге асыру

Жылу электр станцияларындағы құбыр жүйелері тірек бөліктерінің сенімділігіне өте жоғары талаптар қояды. Жылу электр станциясының тұрақты серіппелі ілгішін жобалау кезінде біз практикалық инженерлік маңызды мәселелерді толығымен ескердік:

Қосымша кернеуді жою: Белгіленген жүк ауыстыру диапазонында серіппелі моменті мен жүктеме моменті әрдайым динамикалық тепе-теңдікті сақтайды, құбыр желісінің деформациясын немесе жылу кеңеюі мен суық жиырылуынан туындаған қосылыстардың ағып кетуін болдырмайды.

Суық күйді дәл орнату: Өндіруші сығымдау алдындағы баптауды пайдаланушылар ұсынатын орнату жүктемесіне сәйкес қатаң түрде орындайды және индикатор тақтасын орналастыру блоктары арқылы теориялық суық күйдегі жұмыс күйінде бекітеді, бұл жерде орнату кезінде серіппенің уақытша қатты күйде болуын қамтамасыз етеді және құрылыс кезінде кездейсоқ кернеуді болдырмайды.

Интуитивті пайдалану және техникалық қызмет көрсету мониторингі: Сыртқы ығысу индикатор тақтасының дизайны пайдалану және техникалық қызмет көрсету персоналына жұмыс жүктемесі кезінде серіппелі тіректің жылжуының құбырды қалыпты жұмысқа қосқаннан кейін жобаға сәйкес келетін-келмейтінін интуитивті тексеруге мүмкіндік береді, бұл профилактикалық қызмет көрсетуді жеңілдетеді.

Қатаң сапаны бақылау және орнату сипаттамалары

Әрбір өнім жөнелтілгенге дейін үйде толық сынақтан өтеді

Жіберу алдында әрбір өнім толық ішкі сынақ бағдарламасынан өтеді. Бұл бағдарлама өлшемді және визуалды тексеруді, PMI (оң материалды анықтау), қаттылықты сынауды, қажет болған жағдайда MT/PT бұзылмайтын сынауды, жүктің орын ауыстыру қисық сызықтарымен серіппелі жүктемені сынауды және жабын қалыңдығын өлшеуді қамтиды. Зауыттық сынақ есептері (FTR) және материалды сынау есептері (MTR) жөнелтумен бірге жеткізіледі.

Бұл ішкі тестілеу ILAC аккредиттелген үшінші тарап сынағы емес

Егер үшінші тарап куәландырған сынақ немесе зертханалық сынақ қажет болса, оны қосымша қызмет ретінде бөлек ұйымдастыруға болады.

Қосымша үшінші тарап тексеру қызметтері (бөлек келтірілген)

1. Материалды сынау

Химиялық құрамды талдау, созылу сынағы, Charpy төмен температурадағы соққы сынағы және қаттылық сынағы бар.

2. Дәнекерлеу NDT

Магниттік бөлшектерді сынау (МТ), сұйық пенетрантты сынау (PT), ультрадыбыстық сынақ (UT) және радиографиялық сынақ (RT) қамтамасыз етілуі мүмкін.

3. Көктемгі жүктеме өнімділігін тексеру

Жүктеменің ығысуының қисықтары енгізілген.

4. Ыстық мырыштау / эпоксидті жабынды коррозиядан қорғауды тексеру

5. Тестілеу, зауыттық бақылау және жөнелту алдындағы инспекция (PSI)

Бізді ерекшелендіретін нәрсе

LISEGA халықаралық құбырларды қолдау жүйесімен салыстырылды

Жүктеме дәлдігі, сынақ стандарттары және құжаттама жүйелері үшін біз LISEGA халықаралық құбырды қолдау жүйесін эталон ретінде пайдаланамыз.

Стандартты отандық өндірушіден жоғары

Стандартты отандық өндіруші әдетте өнімді ғана жеткізеді. Әр серіппелі қондырғымен жүктеме-орын ауыстыру қисығын қамтамасыз ету арқылы біз әрі қарай жүреміз. Біз сондай-ақ үшінші тараптың SGS тестілеуін және куәландырылған тексерулерді ұйымдастыруға көмектесеміз және біз шетелдік жобалар үшін PE/CPE инженерлерінің құжаттарды қарауына қолдау көрсетеміз.

Неліктен Тяньшун жылу электр станциясының тұрақты көктемгі ілгішін таңдау керек?

Жылу энергетикасы жобасының бай тәжірибесі: Өнімдер үйдегі және шетелдегі жылу электр станцияларының бу-су құбырларында және қазандық жабдықтарын суспензия жүйелерінде кеңінен қолданылады және көптеген қондырғыларды іске қосу және өшіру циклдарының сынақтарына төтеп берді.

Теңшелген инженерлік қолдау: Біз құбыр желісінің кернеуін есептеуден, типті таңдаудан және сәйкестендірілген жерден орнату нұсқаулығына дейін толық технологиялық қызметтерді қамтамасыз етеміз, бұл әр қолдаудың жұмыс жағдайларына дәл сәйкес келуін қамтамасыз етеміз.

Тұрақты жеткізу тізбегін жеткізу: Цзянсу базасындағы автоматтандырылған өндірістік желілерге және толық сынақ жабдығына сүйене отырып, біз үлкен партиялық жылу энергетикасы жобалары үшін материалдарды уақтылы және сапалы жеткізуді қамтамасыз етеміз.

Толық өмірлік циклді қолдау: Біз эксклюзивті жоба файлдарын орнатамыз және электр станцияларының жұмысы мен техникалық қызмет көрсету тәуекелдерін азайта отырып, өшіру кезінде техникалық қызмет көрсету кезінде жағдайды бағалау және ауыстыру бойынша нұсқаулықты қамтамасыз етеміз.

Техникалық қолдауды қазір алыңыз:

Yangzhou Tianshun Pipeline Technology Co., Ltd. компаниясы жоғары стандартты Жылу электр станциясының тұрақты серіппелі ілгіші бар жаһандық жылу энергетикасы кәсіпорындары үшін тұрақты және сенімді құбырды қолдау кепілдігін беруге міндеттенеді!
