Мақаланың қысқаша мазмұны:Сенімді қолдау жүйесі термиялық кеңеюге, жиыруға, дірілге және жұмыс жүктемелерінің өзгеруіне ұшыраған өнеркәсіптік құбырлар үшін өте маңызды. АҚұбырға арналған айнымалы серіппелі қолдауқұбырды үздіксіз қолдай отырып, басқарылатын тік қозғалысты қамтамасыз етеді. Кәсіби өндірістік тәжірибесі бар,Тяньшунэлектр станциялары, мұнай-химия нысандары, мұнай және газ жүйелері, химиялық зауыттар, су тазарту жобалары және басқа да талап етілетін өнеркәсіптік қолданбалар үшін стандартталған және теңшелген айнымалы серіппелі қолдау шешімдерін жеткізеді.
Мазмұны
- Құбырға арналған айнымалы серіппелі қолдау дегеніміз не?
- Өнеркәсіптік құбырларда неліктен айнымалы серіппелі қолдау қажет?
- Айнымалы серіппелі қолдау қалай жұмыс істейді?
- Негізгі техникалық сипаттамалар қандай?
- Негізгі компоненттер қандай?
- Негізгі артықшылықтары қандай?
- Айнымалы серіппелі тірек қайда қолданылады?
- Дұрыс айнымалы серіппелі қолдауды қалай таңдау керек?
- Өндіріс сапасы өнімділікке қалай әсер етеді?
- Ол басқа құбыр тіректерімен қалай салыстырылады?
- Жиі қойылатын сұрақтар

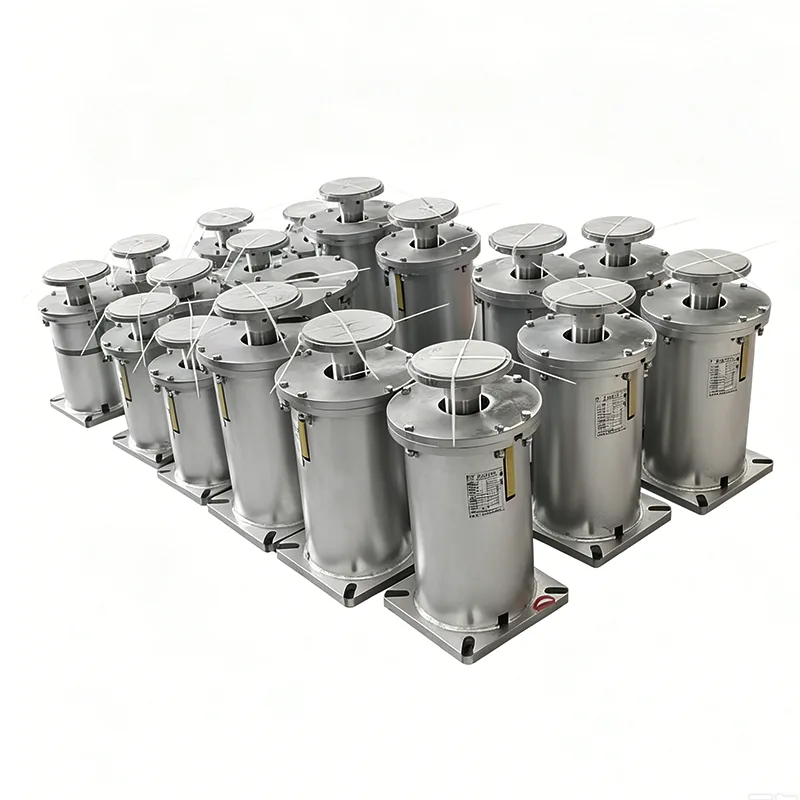

Құбырға арналған айнымалы серіппелі қолдау дегеніміз не?
A Құбырға арналған айнымалы серіппелі қолдаубасқарылатын тік қозғалысты қамтамасыз ете отырып, құбыр жүктерін тасымалдауға арналған серпімді механикалық тірек болып табылады. Қозғалысты шектейтін қатты тіректен айырмашылығы, айнымалы серіппелі тірек құбырдың орналасуын өзгерту үшін серіппенің ауытқу сипаттамаларын пайдаланады.
Өнеркәсіптік құбырлар жұмыс температурасы өзгерген кезде айтарлықтай қозғалуы мүмкін. Бу желілері, қоректік су жүйелері, технологиялық құбырлар, конденсат желілері және басқа да жоғары температуралық жүйелер жұмыс кезінде кеңейіп, тоқтағаннан кейін қысқаруы мүмкін. Егер бұл қозғалыс дұрыс басқарылмаса, шамадан тыс күштер құбырларға, клапандарға, фланецтерге, жабдықтың саптамаларына және құрылымдық қосылыстарға берілуі мүмкін.
Дұрыс таңдалған серіппелі тірек болжамды тірек жүктемені сақтай отырып, бұл күштерді таратуға көмектеседі. Tianshun өнімдерінің ассортименті әртүрлі жүк көтергіштіктеріне, жол жүру талаптарына, орнату жағдайларына және өнеркәсіптік орталарға арналған стандартты және теңшелген конфигурацияларды қамтиды.
Өнеркәсіптік құбырларда неліктен айнымалы серіппелі қолдау қажет?
Құбырды қолдау - бұл құбырды орнында ұстау ғана емес. Тиісті түрде құрастырылған тірек жүйесі салмақты, термиялық қозғалысты, дірілді және жұмыс жағдайларын шамадан тыс қайталама кернеуді жасамай орналастыруы керек.
Ауыспалы серіппелі тіректер, әсіресе, құбырдың тік орын ауыстыруының орнын толтыруды қажет еткенде, бірақ тұрақты серіппелі тірекке байланысты өте төмен жүктеме өзгерістерін қажет етпегенде пайдалы.
- Термиялық кеңею компенсациясы:Құбырдың температурасы өзгерген кезде басқарылатын тік қозғалысқа мүмкіндік береді.
- Жүктеменің таралуы:Құбырлар мен байланысты құрамдас бөліктерге үздіксіз қолдау көрсетеді.
- Стрессті азайту:Қосылған жабдыққа берілетін шамадан тыс күштерді азайтуға көмектеседі.
- Дірілді басқару:Құбыр жүйелерін пайдалану үшін серпімді тірек механизмін қамтамасыз етеді.
- Жабдықты қорғау:Сезімтал қосылым нүктелерінде шамадан тыс жүктеу қаупін азайтуға көмектеседі.
- Орнату икемділігі:Жоба талаптарына сәйкес әртүрлі конфигурацияларды таңдауға болады.
Инженерлік жобалар үшін тірек әрқашан құбыр диаметріне негізделген тіректерді таңдауға емес, құбырдың нақты салмағына, қозғалысына, жұмыс температурасына, орнату орнына және құрылымдық жағдайларға байланысты таңдалуы керек.
Айнымалы серіппелі қолдау қалай жұмыс істейді?
Ауыспалы серіппе тірегінің жұмыс принципі серіппенің ауытқуы мен түсірілген жүктеме арасындағы қатынасқа негізделген. Практикалық тұрғыдан алғанда, серіппе құбыр тігінен қозғалған кезде өзгеретін тірек күшін тудырады.
Құбыр төмен қарай жылжыған кезде серіппе одан әрі қысылып, тірек күші артады. Құбыр жоғары қарай жылжыған кезде серіппелі қысу азаяды және сәйкесінше тірек күші азаяды. Бұл басқарылатын өзгерту жүкті тасымалдауды жалғастыра отырып, тірекке құбыр қозғалысын қадағалауға мүмкіндік береді.
Суық жүктеме мен ыстық жүктеме арасындағы айырмашылық инженерлік жобалау кезінде маңызды қарастырылады. Тірек дұрыс калибрленген болуы керек, осылайша оның жұмыс жағдайы рұқсат етілген жүктеме ауытқуы мен қозғалыс ауқымында қалады.
Тік ығысу қалыпты және жүктің белгілі бір дәрежеде ауытқуы қолайлы болатын қолданбалар үшін айнымалы серіппелі тірек өнімділік, құрылымдық қарапайымдылық, орнату ыңғайлылығы мен құны арасындағы тиімді тепе-теңдікті қамтамасыз ете алады.
Негізгі техникалық сипаттамалар қандай?
Әртүрлі құбыр жобалары әртүрлі серіппелі қуаттарды және қозғалыс ауқымдарын талап етеді. Tianshun ұсынған өнім ақпаратына сәйкес, айнымалы серіппелі қолдау конфигурациялары өнеркәсіптік жұмыс жағдайларының кең ауқымын қамтуы мүмкін.
| Техникалық сипаттама | Типтік диапазон / опция | Инженерлік маңызы |
|---|---|---|
| Қолдау түрі | A, B, C, D, E, F, G типтері | Әр түрлі орнату жағдайлары үшін конфигурация икемділігін қамтамасыз етеді |
| Көктем өлшемі | № 0–Жоқ. 22 | Қажетті жүк сыйымдылығына сәйкес таңдауға мүмкіндік береді |
| Саяхат диапазоны | 30, 60, 90, 120, 180 мм | Әр түрлі тік құбыр қозғалысына сәйкес келеді |
| Жұмыс жүктемесі | 0,2–400 кН | Түрлі жұмыс жүктемелері бар құбырларды қолдайды |
| Қозғалыс бағыты | Жоғары/төмен | Тік термиялық орын ауыстыруды қамтамасыз етеді |
| Жүктеменің өзгермелілігі | ≤25% стандарт | Қозғалыс кезінде тірек күшінің өзгеруін басқарады |
| Тұрғын үй материалы | Көміртекті болат Q235/Q355 | Құрылымдық беріктік пен беріктікті қамтамасыз етеді |
| Беттік өңдеу | Ыстық мырышталған / Боялған | Қолдауды әртүрлі қоршаған орта жағдайларына бейімдеуге көмектеседі |
Бұл мәндерді әмбебап дизайн шектеулері емес, өнімді таңдау сілтемелері ретінде қарастырған жөн. Соңғы спецификациялар нақты инженерлік шарттарға және өндірушінің техникалық құжаттамасына сәйкес расталуы керек.
Негізгі компоненттер қандай?
Айнымалы серіппелі тірек бірнеше үйлестірілген компоненттерден тұрады. Әрбір бөлік жүк көтеру қабілетіне, орнатудың тұрақтылығына, жұмыстың көрінуіне немесе қоршаған ортаны қорғауға ықпал етеді.
- Бұрандалы серіппе:Серіппелі болаттан жасалған және тұрақты механикалық өнімділікке қол жеткізу үшін өңделген негізгі серпімді компонент.
- Жоғарғы және төменгі байланыстырушы пластиналар:Тіректі құбыр құрылымына және тірек құрылымына қосыңыз.
- Жүктеме көрсеткіші:Орнату және пайдалану кезінде серіппелі жүктеме мен орын ауыстыру жағдайларын анықтауға көмектеседі.
- Құлыптау механизмі:Тасымалдау, орнату және іске қосу кезінде серіппелі жинақты бекітеді.
- Қорғаныс корпусы:Көктемді шаңнан, ылғалдан, жаңбыр суынан және коррозиялық қоршаған орта әсерінен қорғауға көмектеседі.
Осы құрамдастардың үйлесімі жүйені тұрақты қолдау өнімділігі маңызды болып табылатын ұзақ мерзімді өндірістік қызметке жарамды етеді.
Негізгі артықшылықтары қандай?
Дұрыс серіппелі тіректерді таңдау құбыр жүйесінің сенімділігіне айтарлықтай үлес қосуы мүмкін. Кәдімгі қатты тіректермен салыстырғанда, айнымалы серіппелі конструкциялар орнату және қызмет көрсету үшін салыстырмалы түрде қарапайым болып қала отырып, қосымша қозғалыс мүмкіндігін қамтамасыз етеді.
Бақыланатын жүктеменің өзгеруі
Дұрыс жобаланған айнымалы серіппелі тірек құбыр қозғалысы кезінде тірек күшінің өзгеруін шектейді. Tianshun компаниясының стандартты өнім туралы ақпараты 25%-ға дейінгі жүктеме өзгермелілігін көрсетеді.
Бірнеше жүк және саяхат опциялары
Әртүрлі серіппелер өлшемдері мен қозғалыс диапазондары тіректерді арнайы құбырлардың қозғалысы мен тиеу талаптарына сәйкестендіруді жеңілдетеді.
Алдын ала жүктеу калибрлеу
Серіппелі тіректерді жобаның белгіленген талаптарына сәйкес алдын ала реттеуге болады, бұл жұмыс орнында орнатуды және іске қосуды жеңілдетуге көмектеседі.
Бейімделетін құрылыс
Әртүрлі орнату орталары, кеңістік шектеулері және қызмет көрсету жағдайлары үшін әртүрлі конфигурациялар мен материалдарды таңдауға болады.
Техникалық қызмет көрсету ыңғайлылығы
Модульдік конструкция жабдықтың қызмет ету циклі кезінде қызмет көрсету қажет болған кезде компоненттерді ауыстыруды және техникалық қызмет көрсетуді жеңілдетеді.
Айнымалы серіппелі тірек қайда қолданылады?
Технология температураның өзгеруіне, жұмыс жағдайларына немесе жабдық діріліне байланысты тік қозғалыс орын алатын өнеркәсіптік құбыр жүйелеріне жарамды.
- Жылу электр станциясының бу құбырлары
- Қоректік су және конденсат құбырлары
- Мұнай-химиялық технологиялық құбырлар
- Жылу алмастырғышты қосатын құбырлар
- Мұнай және газ компрессорлық станциялары
- Табиғи газ құбырының клапан камералары
- Орталықтандырылған жылу желілері
- Су және сарқынды суларды тазарту құрылыстары
- Кеме және теңіз платформасының құбырлары
- Химиялық және фармацевтикалық өңдеу жүйелері
Электр энергиясын өндіру және мұнай-химия объектілерінде, мысалы, құбыр желілерінде қайталанатын жылыту және салқындату циклдары болуы мүмкін. Дұрыс таңдалған айнымалы серіппелі тірек құбыр жүйесі бойынша жоспарланған кернеудің таралуын сақтауға көмектесе отырып, нәтижесінде тік жылжуды қамтамасыз ете алады.
Дұрыс айнымалы серіппелі қолдауды қалай таңдау керек?
Дұрыс таңдау - көктемгі тірек инженериясындағы ең маңызды қадамдардың бірі. Қолдау тек номиналды құбыр өлшеміне емес, нақты жұмыс жағдайларына сәйкес таңдалуы керек.
- Жұмыс жүктемесін анықтаңыз:Құбырдың салмағын, оқшаулауды, клапандарды, фитингтерді, сұйықтық салмағын және басқа қолдау көрсетілетін компоненттерді есептеңіз.
- Тік қозғалысты анықтаңыз:Суық және жұмыс жағдайлары арасындағы күтілетін жоғары немесе төмен ығысуды белгілеңіз.
- Жүктеменің өзгеруін тексеріңіз:Рұқсат етілген жүктеме ауытқуы қосылған жабдық пен құбыр кернеуінің дизайнына сәйкес келетінін анықтаңыз.
- Орнату кеңістігін бағалаңыз:Қол жетімді құрылымдық және техникалық қызмет көрсету рұқсаты негізінде қолайлы конфигурацияны таңдаңыз.
- Қоршаған орта жағдайларын қарастырыңыз:Ылғалға, коррозияға, температураға және сыртқы әсерге сәйкес келетін корпусты және бетті өңдеуді таңдаңыз.
- Орнату бағытын растаңыз:Қолдау жоғары немесе төмен қозғалысты қамтамасыз ету керек пе екенін тексеріңіз.
- Инженерлік стандарттарды қарастырыңыз:Таңдалған тіректің қолданыстағы жоба спецификацияларымен және құбырларды жобалау талаптарына сәйкес келетініне көз жеткізіңіз.
Күрделі жобалар үшін инженерлер жеткізушіге құбыр жүктемесін, жұмыс температурасын, күтілетін орын ауыстыруды, орнату кеңістігін және басқа да негізгі параметрлерді бере алады. Содан кейін өндіруші қолайлы үлгі мен конфигурацияны ұсына алады.
Өндіріс сапасы өнімділікке қалай әсер етеді?
Серіппелі тірек өнімділігі негізінен серіппелі консистенцияға, өлшемдік дәлдікке, жүктемені калибрлеуге, материал сапасына және түпкілікті құрастыруға байланысты. Сондықтан өндіріс сапасы құбырдың ұзақ мерзімді сенімділігімен тікелей байланысты.
Тяньшун шикізатты тексеруді, CNC серіппесін өндіруді, серіппелі өнімділікті сынауды, құрастырудың аяқталуын тексеруді және жеткізу алдындағы соңғы тексеруді қамтитын толық процесті сапаны бақылау тәсілі туралы хабарлайды. Оның өндірістік қондырғыларына CNC серіппелі орама машиналары, серіппелі сынау жабдықтары, спектрометрлер және бұзылмайтын бақылау аспаптары кіреді.
Өнім туралы ақпаратқа сәйкес, құрастыру алдында тұрақты өнімділікті тексеру үшін әр серіппе бірнеше қысу және жүктеме сынақтарынан өтеді. Компанияның сапа менеджменті жүйесі ISO 9001:2015 сертификатталған, ал оның өнімдері CE және API талаптарын қоса алғанда, халықаралық стандарттарға сәйкес келеді.
Бұл сапаны бақылау шаралары әсіресе серіппелі тіректер қайталанатын термиялық циклдар кезінде ұзақ жылдар бойы қызмет ететін өнеркәсіптік жобалар үшін маңызды.
Ол басқа құбыр тіректерімен қалай салыстырылады?
| Салыстыру факторы | Айнымалы серіппелі қолдау | Қатты құбыр тірегі | Тұрақты көктемгі қолдау |
|---|---|---|---|
| Тік қозғалыс | Орташа қозғалыстың орнын толтырады | Өте шектеулі | Үлкенірек қозғалыс үшін қолайлы |
| Жүктеменің өзгеруі | Әдетте ≤25% | Ауысу кезінде күрт өзгереді | Әдетте әлдеқайда төмен |
| Құрылымдық күрделілік | Орташа | Төмен | Жоғары |
| Орнату | Салыстырмалы түрде қарапайым | Қарапайым | Неғұрлым талапшыл |
| Шығын деңгейі | Орташа | Төмен | Жоғары |
| Типтік қолданба | Жалпы термиялық орын ауыстыру | Қозғалыс аз немесе жоқ | Үлкен қозғалыс немесе жоғары жүктемеге сезімтал жүйелер |
Бұл салыстыру неге әмбебап «ең жақсы» құбыр тірегі жоқ екенін көрсетеді. Ауыспалы серіппелі тірек құбырдың орташа тік жылжуын сезінгенде және тірек жүктемесінің бақыланатын өзгеруі қолайлы болған кезде әсіресе тартымды болады.
Жиі қойылатын сұрақтар
1. Құбырға арналған айнымалы серіппелі тіректің негізгі қызметі қандай?
Оның негізгі функциясы жылу кеңеюі, қысқаруы немесе жұмыс жағдайларының өзгеруінен туындаған бақыланатын тік қозғалысқа рұқсат бере отырып, құбырдың салмағын қолдау болып табылады.
2. Айнымалы серіппелі тірек пен тұрақты серіппелі тіректің айырмашылығы неде?
Ауыспалы серіппелі тірек серіппенің ауытқуы кезінде тірек күшін өзгертеді. Тұрақты серіппелі тірек оның белгіленген қозғалыс ауқымында әлдеқайда тұрақты тірек күшін сақтауға арналған. Ауыспалы серіппелі тіректер әдетте жүктеменің қалыпты ауытқуы қолайлы болған кезде қолайлы.
3. Көктемгі тіректерді таңдау үшін қандай ақпарат қажет?
Маңызды параметрлерге жұмыс жүктемесі, суық жүктеме, ыстық жүктеме, тік орын ауыстыру, қозғалыс бағыты, жұмыс температурасы, орнату кеңістігі, құбыр конфигурациясы және қоршаған орта жағдайлары кіреді.
4. Қандай саяхат диапазондары бар?
Әдеттегі өнім опцияларына 30 мм, 60 мм, 90 мм, 120 мм және 180 мм жүріс кіреді. Тиісті жолды нақты есептелген құбыр қозғалысына сәйкес таңдау керек.
5. Айнымалы серіппелі тіректерді теңшеуге бола ма?
Иә. Арнайы жүктеме талаптары, орын ауыстыру жағдайлары, шектеулі орнату кеңістіктері, материалдар, беттік өңдеулер және басқа жобаға тән талаптар үшін теңшелген шешімдерді әзірлеуге болады.
6. Айнымалы немесе тұрақты серіппелі тірек қажет екенін қалай анықтауға болады?
Шешім құбырдың қозғалысына, рұқсат етілген тірек жүктемесінің вариациясына, қосылған жабдықтың сезімталдығына, кернеуді талдауға және жобаның техникалық сипаттамаларына негізделуі керек. Маңызды құбыр жүйелері үшін таңдау инженерлік есептеулер және кәсіби техникалық шолу арқылы расталуы керек.
Қорытынды
Жақсы жобаланған қолдау жүйесі өнеркәсіптік құбырлардың қауіпсіз және сенімді жұмысының негізі болып табылады. Серпімді жүк тірегін басқарылатын тік қозғалыспен біріктіру арқылы, aҚұбырға арналған айнымалы серіппелі қолдаужылу ығысуын басқаруға, құбыр жүктемелерін бөлуге, шамадан тыс кернеуді азайтуға және қосылған жабдықты қорғауға көмектеседі. Стандартты немесе теңшелген шешімдерді қажет ететін жобалар үшін Tianshun бірнеше жүктеме және саяхат конфигурациялары бар айнымалы серіппелі тіректерді, өндіріс сапасын бақылауды, техникалық таңдау бойынша көмекті және сатудан кейінгі қолдауды ұсынады. Жаңа құбыр жобасын жоспарласаңыз немесе бар қолдау жүйесін жаңартып жатсаңыз,бізбен хабарласыңықолданбаңыз үшін қолайлы айнымалы серіппелі қолдау шешімін талқылау үшін жүктеме, орын ауыстыру, температура және орнату талаптарымен.
