Өнеркәсіптік құбырлар кенеттен соққы жүктемелеріне төтеп бере отырып, термиялық кеңеюді қамтамасыз етуі керек болса,Тяньшунқамтамасыз етедіҚұбырларды бекітуге арналған гидравликалық тежегіштерталап етілетін жұмыс жағдайында жүйе тұрақтылығын сақтауға көмектесу үшін жасалған. Бұл жылдамдыққа сезімтал құрылғылар қалыпты жұмыс кезінде құбырлардың біртіндеп қозғалуына мүмкіндік береді және жылдам орын ауыстыру құбырлардың тұтастығына қауіп төндіргенде динамикалық шектеуді қамтамасыз етеді.
Гидравликалық сөндіргіштер электр станцияларында, мұнай-химия объектілерінде, мұнай өңдеу зауыттарында және құбыр жүйелері сейсмикалық күштерге, су балғасына, қысымның өтпелі процестеріне және жабдыққа байланысты бұзылуларға тап болатын басқа өнеркәсіптік қондырғылардағы маңызды динамикалық шектеу құрылғылары болып табылады. Кәдімгі қатаң шектеулерден айырмашылығы, олар кенеттен, жоғары жылдамдықты ауыстыруға қарсы тұрып, баяу термиялық қозғалысты қамтамасыз етеді. Бұл мақалада олардың жұмыс принциптері, негізгі құрамдас бөліктері, инженерлік ойлар, қолданбалар және техникалық қызмет көрсету талаптары түсіндіріледі. Сондай-ақ ол арнайы құбырларды шектеу жобалары үшін қолайлы жабдықты қалай таңдау керектігін және Тяньшунның өнеркәсіптік құбырларға қойылатын талаптарды қалай қолдай алатынын сипаттайды.
Гидравликалық сөндіргіштер - төмен жылдамдықта салыстырмалы түрде шектеусіз қозғалысқа мүмкіндік беретін құбыр жүйелеріндегі жылдам қозғалысты шектейтін арнайы механикалық-гидравликалық құрылғылар. Олар әдеттегі жұмыс циклдері кезінде құбырлар кеңейетін, қысқаратын немесе жылжып кететін қондырғыларда ерекше құнды, бірақ күтпеген динамикалық оқиғалар кезінде бақылануы керек.
Әдеттегі гидравликалық сөндіргіште цилиндр, поршень, поршеньдік штанга, гидравликалық сұйықтық, ішкі ағынды басқару механизмі, тығыздағыштар және соңғы қосылымдар бар. Температураның өзгеруіне байланысты құбыр баяу қозғалғанда, гидравликалық сұйықтық калибрленген өтулер арқылы ағып, поршеньдің жүруіне мүмкіндік береді. Қозғалыс құрылғының белгіленген белсендіру жылдамдығынан асып кеткенде, гидравликалық кедергі айтарлықтай артып, құбырды ұстауға көмектеседі.
Гидравликалық сөндіргіштер, әдетте, оларды ауыстырудың орнына жүк көтергіш тіректермен қатар жұмыс істейді. Серіппелі ілгіштер, құбыр аяқ киімдері және басқа тіректер құбырдың салмағын көтереді және қалыпты қозғалысты қамтамасыз етеді, ал сөндіргіштер белгіленген динамикалық жүктемелерге қарсы тұруды қамтамасыз етеді.
Жобаға қатысты егжей-тегжейлерді алу үшін Тяньшунның құбырды шектеуге арналған гидравликалық өшіргіштері өнімі туралы ақпаратты қарап шығыңыз.
Жұмыс принципі поршень жылдамдығы мен гидравликалық кедергі арасындағы қатынасқа негізделген. Құрылғы бірте-бірте орын ауыстыруға және кенет қозғалысқа басқаша жауап береді, бұл құбыр жүйелеріне динамикалық шектеуден бас тартпай, қарапайым жұмыс кезінде икемді болып қалуға көмектеседі.
Өнеркәсіптік құбырлар жұмыс температурасының көтерілуіне және төмендеуіне байланысты өлшемдік өзгерістерге ұшырайды. Жеткілікті баяу қозғалыс кезінде снаббер оның поршеньінің цилиндр арқылы шектеулі қарсылықпен жүруіне мүмкіндік береді. Бұл термиялық кеңею мен қысқаруды қажетсіз шектеуге көмектеседі.
Сейсмикалық оқиға кезінде су балғасы, турбинаның жұмысы немесе ұқсас өтпелі кезең, құбыр жылдамдығы тез көтерілуі мүмкін. Қондырғыштың ішкі гидравликалық механизмі белгіленген белсендіру шарттарына жеткенде сұйықтық ағынын шектейді.
Гидравликалық кедергінің артуы поршеньді одан әрі жылжытуды айтарлықтай қиындатады. Содан кейін құрылғы монтаждау қосылымдары арқылы тірек құрылымына пайда болатын шектеу күшін береді, бұл құбырдың шамадан тыс жылжуын шектеуге көмектеседі.
Өтпелі кезең басылғаннан кейін механизм конструкцияға байланысты өзінің қалыпты қозғалысқа рұқсат беретін мінез-құлқына оралуы мүмкін. Өлшемді дұрыс орнату, орнату және техникалық қызмет көрсету снаббердің қызмет ету мерзімі бойына мақсатты түрде жауап беруін қамтамасыз ету үшін маңызды.
Тиісті түрде белгіленген гидравликалық сөндіргіштер өнеркәсіптік құбыр жүйелері үшін бірнеше инженерлік артықшылықтарды ұсынады.
Маңызды шектеулердің бірі - гидравликалық сөндіргіштер әр діріл мәселесі үшін әмбебап шешім емес. Олардың жарамдылығы қозғалыс сипаттамаларына, жиілік диапазонына, жүктеме жағдайларына және құбыр жүйесінің өнімділік талаптарына байланысты. Төмен амплитудалы, жоғары жиілікті діріл басқа немесе қосымша дірілді басқару тәсілін қажет етуі мүмкін.
Гидравликалық сөндіргіштер кенеттен орын ауыстыру жұмыс үздіксіздігіне, жабдықтың тұтастығына немесе зауыт қауіпсіздігіне әсер етуі мүмкін маңызды құбыр желілері үшін жиі қарастырылады.
Магистральдық бу желілері, қоректік су құбырлары және басқа да жоғары энергиялық тізбектер жабдықтың істен шығуы, қысымның ауысуы немесе сейсмикалық оқиғалар кезінде динамикалық жүктемелерге ұшырауы мүмкін. Снубберлер дизайн жағдайлары қажет болғанда қозғалысты тежеуге көмектеседі.
Сорғыларға, компрессорларға, пештерге және қысымды жабдыққа қосылған технологиялық құбырлар жұмыс жағдайларының жылдам өзгеруіне ұшырауы мүмкін. Дұрыс құрастырылған шектеулер өтпелі жүктемелерді басқаруға және осал қосылымдарды қорғауға көмектеседі.
Қауіпсіздікке қатысты құбыр жүйелері мұқият құжатталған шектеу өнімділігін, қоршаған ортаның біліктілігін және сейсмикалық бағалауды қажет етуі мүмкін. Таңдау тек жалпы өнім сипаттамаларына сүйенбей, қолданыстағы жоба кодтары мен біліктілік талаптарына сәйкес болуы керек.
Газды өңдеу, сұйытылған табиғи газ қондырғылары және жоғары қысымды тасымалдау желілері белгілі динамикалық оқиғаларды бақылау кезінде операциялық қозғалысты қамтамасыз ету үшін арнайы қолдау шараларын қажет етуі мүмкін.
Металл сильфонды компенсаторлар және ұқсас компоненттер шамадан тыс орын ауыстыруға немесе сыртқы жүктемеге сезімтал болуы мүмкін. Дұрыс орналастырылған сөндіргіштер белгілі бір өтпелі жағдайлар кезінде қозғалысты шектеуге көмектесуі мүмкін, егер толық шектеу қондырғысы қосылыстар мен құбырларға арналған жүктемелерге арналған болса.
Гидравликалық снаббердің өнімділігі бірнеше өзара байланысты дизайн параметрлеріне байланысты. Төмендегі кесте Tianshun өнімі туралы ақпаратта жарияланған өкіл мәндерді жинақтайды. Нақты үлгі мен жоба үшін нақты талаптар расталуы керек.
| Параметр | Өкілдік диапазон немесе опция | Инженерлік қарастыру |
|---|---|---|
| Жүк көтергіштігі | Таңдалған қондырғылар үшін шамамен 5 кН - 500 кН және одан жоғары | Есептелген шектеу күштері мен белгіленген жүктеме жағдайларына сәйкес келуі керек. |
| Стандартты инсульт | 100, 150, 200, 300 және 500 мм | Күтілетін жылу ығысуын және орнату рұқсаттарын қамтуы керек. |
| Іске қосу жылдамдығы | Әдетте 5–50 мм/с, спецификацияға сәйкес | Құбырдың қалыпты қозғалысын шектеуді талап ететін динамикалық жағдайлардан ажырату керек. |
| Стандартты жұмыс температурасы | Шамамен -40°C және +120°C | Нақты қызмет көрсету температурасында сұйықтықтың, тығыздағыштардың және материалдың жарамдылығын тексеріңіз. |
| Цилиндр материалы | Көміртекті болат немесе легирленген болат опциялары | Таңдау жүктемелерге, қоршаған ортаға және жоба сипаттамаларына байланысты. |

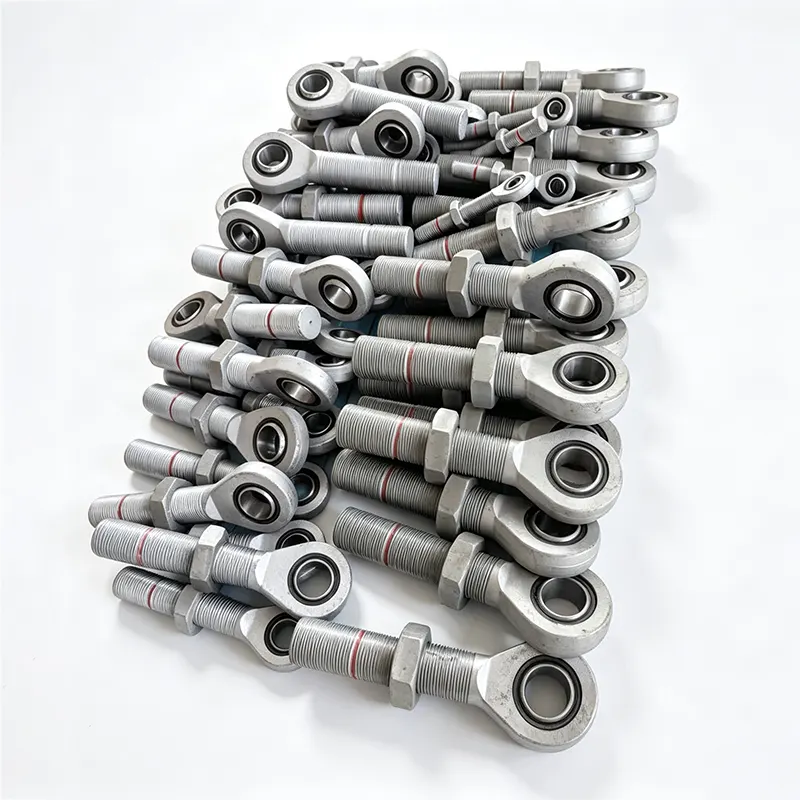

| Соңғы қосылымдар | Таяқша көз, ілмек, шарикті біріктіру және бұрандалы опциялар | Құрылымдық қондырмаға және рұқсат етілген қозғалыс бағытына сәйкес келуі керек. |
| Тестілеу | Көрсетілгендей функционалдық, қысым және ағып кету сынағы | Қабылдау алдында тексеру жазбаларын және қажетті құжаттарды растаңыз. |
Бұл мәндер мақұлданған деректер парағының немесе жобаға қатысты есептеудің орнына емес, индикативті өнім ақпараты болып табылады. Ядролық, жоғары температура немесе басқа маңызды қызметтер үшін тиісті біліктілік талаптарын тікелей өндірушімен растаңыз.
Гидравликалық сөндіргішті таңдау құбырлардың кернеуін талдау, тірек конструкциясы, жабдық интерфейстері және алаң шарттары арасындағы үйлестіруді қажет етеді. Тек номиналды құбыр диаметріне негізделген сатып алу жеткіліксіз.
Шектеу сейсмикалық жүктемеге, су балғасына, қауіпсіздік клапанының ағуына, жабдықтың жұмысына, жел әсерінен қозғалысқа немесе басқа өтпелі кезеңге қатысты болуы керек пе екенін анықтаңыз. Басқарушы жүктеме жағдайы талап етілетін шектеу өнімділігін белгілейді.
Кернеу мен қысу кезінде қажетті күштерді орнату үшін бекітілген құбыр кернеуінің талдауын пайдаланыңыз. Толық жүктеме жолының бір бөлігі ретінде тұтқырлық дәрежесін, бекіту беріктігін, құрылымдық болатты, дәнекерлеуді және жалғанған құбыр компоненттерін тексеріңіз.
Ыстықтан суыққа күтілетін термиялық жүрісті, орнату орнын және қолданылатын жұмыс жағдайларында ықтимал орын ауыстыруды белгілеңіз. Адекватты инсульт жолдың соңындағы қалаусыз жанасуды және құбырдың қалыпты қозғалысына кедергілерді болдырмауға көмектеседі.
Іске қосу жылдамдығы қалыпты қозғалыстың күтілетін диапазонына және шектеуді талап ететін динамикалық оқиғаларға сәйкес болуы керек. Дұрыс емес калибрлеу әдеттегі жұмыс кезінде қажетсіз қарсылыққа немесе өтпелі кезең кезінде жеткіліксіз жауапқа әкелуі мүмкін.
Қоршаған орта мен құбыр температурасын, коррозия әсерін, ылғалдылықты, сұйықтықтың үйлесімділігін және кез келген арнайы қоршаған ортаға қойылатын талаптарды тексеріңіз. Мамандандырылған қолданбалар жақсартылған материалдарды, тығыздағыштарды, қорғаныс жабындарын немесе біліктілік сынауын қажет етуі мүмкін.
Басқарушы дизайн кодтары мен жобаның техникалық сипаттамаларын анықтаңыз. Қолданбаға байланысты олар ASME B31.1, ASME B31.3, MSS стандарттары немесе ядролық қызмет спецификацияларының тиісті талаптарын қамтуы мүмкін. Нақты басылымдарды, қолдану мүмкіндігін және қажетті біліктілік ауқымын жауапты инженермен растаңыз.
Қосымша қолдау жабдығы туралы қосымша ақпарат алу үшін Тяньшунның тұрақты серіппелі тіректерін зерттеңіз және таңдалған компоненттердің үйлестірілген құбырларды қолдау жүйесінде қалай бірге жұмыс істейтінін қараңыз.
Тіпті дұрыс таңдалған гидравликалық сөндіргіш, егер ол дұрыс орнатылмаса немесе дұрыс сақталмаса, нашар жұмыс істей алады. Орнату және тексеру өндірушінің нұсқауларына және бекітілген жобалық құжаттамаға сәйкес болуы керек.
Тексеру кезінде гидравликалық сұйықтықтың ағуын, коррозияны, поршеньдік штанганың зақымдалуын, бос қосылымдарды, зақымдалған тығыздағыштарды, қалыптан тыс орын ауыстыруды және механикалық кедергілердің белгілерін қарастыру керек. Кез келген әдеттен тыс жағдай өндірушінің қызмет көрсету нұсқауларына сәйкес бағалануы керек.
Тексеру аралықтары мен күрделі жөндеу кестелері жабдық нұсқаулығын, жұмыс ортасын, оқиғалар тарихын және жоба талаптарын көрсетуі керек. Тяньшунның жарияланған нұсқауы шамамен үш жылдан бес жылға дейінгі аралықтағы тексерулерді және қалыпты қызмет көрсету жағдайында шамамен он жылға жуық күрделі жөндеуді көрсетеді; бұларды әмбебап талаптар емес, жалпы басшылық ретінде қарастырған жөн. Қауіпсіздігі маңызды қолданбалар басқа кестені қажет етуі мүмкін.
Маңызды сейсмикалық оқиғадан немесе жобалық негізде басқа өтпелі кезеңнен кейін, зақымданған жабдықты қызмет көрсетуге қайтармас бұрын, шектеу жүйесін қолданыстағы сайт процедураларына сәйкес тексеріңіз.
Олардың негізгі мақсаты белгіленген динамикалық оқиғалардан туындаған жылдам орын ауыстыруды шектей отырып, қалыпты жұмыс жағдайында құбырдың баяу қозғалысына мүмкіндік беру болып табылады. Бұл құбырларға, қосылған жабдыққа және тірек құрылымдарға берілетін жүктемелерді басқаруға көмектеседі.
Серіппелі ілгіш жылу қозғалысын қамтамасыз ете отырып, құбырдың салмағын қолдайды. Гидравликалық тежегіш ең алдымен динамикалық шектеуді қамтамасыз етеді және әдетте тіректің жүк көтеру функциясын алмастырмайды. Екеуі де әртүрлі инженерлік мақсаттар үшін бір құбыр жүйесінде пайдаланылуы мүмкін.
Бекітілген құбыр кернеуін талдаудан бастаңыз және динамикалық жүктеменің реттелетін жағдайларын анықтаңыз. Таңдау кезінде шектеу күштерін, кернеу мен қысу қабілетін, инсультті, монтаждық жүктемелерді және толық бекіту жүйесінің беріктігін ескеру қажет.
Көптеген гидравликалық сөндіргіштер көлденең, тік немесе көлбеу орнатуды қолдайды, бірақ рұқсат етілген бағдар дизайнға байланысты. Орнату алдында өндірушінің нұсқауларын, орнату конфигурациясын және кез келген жобаға қатысты шектеулерді растаңыз.
Иә. Тексеру ағып кетуді, коррозияны, өзек күйін, қосылымдарды және сәйкесінше функционалды өнімділікті қамтуы керек. Тексеру және күрделі жөндеу кестесі өндірушінің нұсқауларына және қондырғының пайдалану талаптарына сәйкес келуі керек.
Жоқ. Олар ең алдымен жылдам қозғалысты және белгіленген өтпелі жүктемелерді тежеуге арналған. Үздіксіз төмен амплитудалы, жоғары жиілікті діріл қосымша талдауды және дірілді бақылаудың басқа шараларын қажет етуі мүмкін.
Қажетті жүк сыйымдылығын, инсультті, жұмыс және қоршаған ортаның температураларын, іске қосу жылдамдығын, монтаждау бағытын, соңғы қосылымдарды, құбыр кернеуін немесе тірек сызбаларын, қоршаған орта жағдайларын және қолданыстағы жоба стандарттарын қамтамасыз етіңіз. Бұл мәліметтер өндірушіге сәйкес конфигурацияны бағалауға көмектеседі.
Құбырларды ұстауға арналған гидравликалық сөндіргіштер кенеттен болатын динамикалық күштерге қарсы тұру кезінде әдеттегі жылу қозғалысын қамтамасыз ететін өнеркәсіптік құбыр жүйелерінде маңызды рөл атқарады. Дұрыс таңдау есептелген жүктемелерге, инсультке қойылатын талаптарға, белсендіру сипаттамаларына, орнату мәліметтеріне, материалдың үйлесімділігіне және қолданыстағы дизайн мен біліктілік стандарттарына байланысты. Қозғалыс мәселесін шешу үшін бір құрылғыға сүйенбей, сәйкес құбыр тіректерімен және кеңейту құрамдастарымен снубберлерді біріктіру үйлестірілген шектеу жүйесін жасауға көмектеседі.
Тяньшун өнеркәсіптік құбыр жобаларын гидравликалық сөндіргіш шешімдермен және тиісті құбырларды қолдау өнімдерімен қолдайды. Егер сіз жаңа орнатуды, бар шектеу жүйесін жаңартуды немесе талап етілетін жұмыс жағдайлары үшін теңшелген жабдықты сатып алуды жоспарласаңыз, техникалық талаптарыңызды жәнебізбен хабарласыңықолайлы конфигурацияларды, инженерлік ойларды және жобаға қатысты баға ұсыныстарын талқылау үшін.
