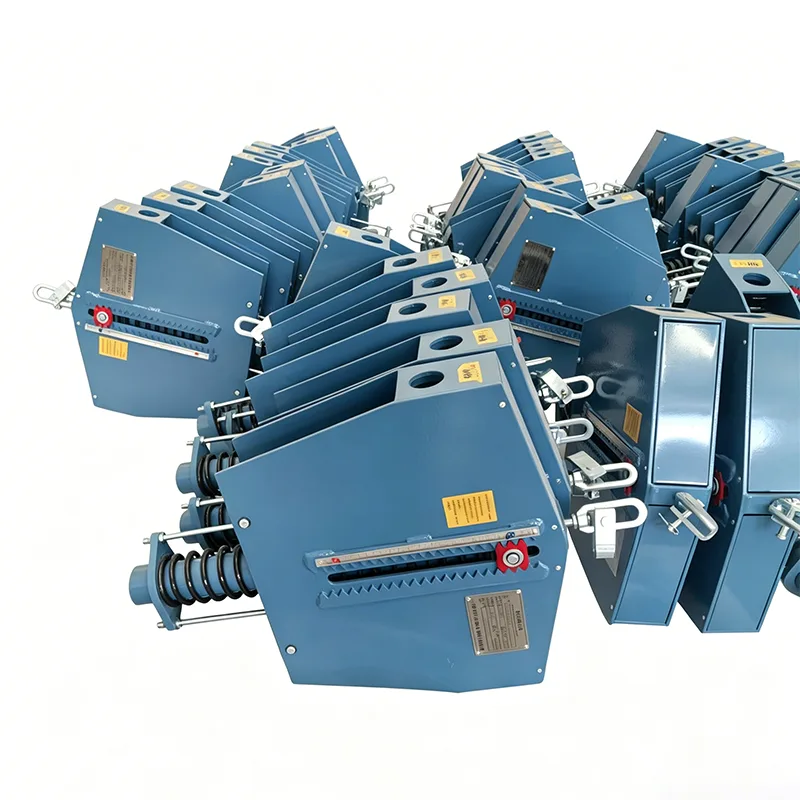

Энергия құбырының тұрақты серіппелі тірегі

Табиғи газ, СТГ, сутегі энергиясы және дәстүрлі энергия тасымалдаушы құбыр желілерінде құбыр жүйелері жиі күрделі географиялық ортаны қамтиды және қатты термиялық кеңею мен қысқаруға төтеп береді. Құбырды қолдау технологиясындағы 14 жылдық техникалық жинақтауды қолдаған Yangzhou Tianshun Pipeline Technology Co., Ltd компаниясы энергия тасымалдау сценарийлері үшін Энергия құбырының тұрақты көктемгі қолдауын арнайы әзірледі. Бұл өнім құбыр үлкен аралық тік ығысу кезінде тірек жүктемесінің тұрақты болып қалуын қамтамасыз ету үшін дәлдік моментінің тепе-теңдік механизмін қабылдайды. Бұл мүмкіндік клапандар мен компрессорлар сияқты сезімтал жабдыққа жүктемені беруден туындаған қосымша кернеуді тиімді болдырмайды және қалааралық энергия құбырлары желілерінің қауіпсіз және тұрақты жұмысын қамтамасыз ететін негізгі компонент болып табылады.

Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.

Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.

Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса алғанда, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

Өнімнің техникалық сипаттамалары

Тұрақты серіппелі ілгішке арналған кесте	Мысал
Модель/серия	PH, LH, CA, CS, TH
Жүктеме сыйымдылығы (жұмыс)	0,1 кН - 500 кН
Жалпы саяхат	50мм, 100мм, 200мм, 400мм
Нақты саяхат	600 мм дейін
Жүктеменің ауытқуы (төзімділік)	±5% (стандартты) / ±3% (жоғары прек.)
Орнату орны	Көлденең / тік
Тұрғын үйді аяқтау	Ыстық мырышталған / эпоксидті
Жұмыс температурасы.	-20°C және +80°C (Қоршаған орта)
Серіппелі катушкалар материалы	60Si2Mn / 50CrVA
Жүктемені реттеу ауқымы	±10% (Өрісті реттеу)

Инженерлік бейімделу және пайдалану және техникалық қызмет көрсету артықшылықтары

Энергия құбырларының нақты құрылысы мен пайдалануында, Энергия құбырының тұрақты серіппелі тіреуішінің жобасы учаскедегі құрылыстың және кейінірек техникалық қызмет көрсетудің ауыр нүктелерін толығымен қарастырады:

Суық күйде құлыптау және жылдам орнату: Жеткізу алдында серіппе құбыр жүйесінің кернеуін есептеу есебіне сәйкес суық күйде орнату күйінде алдын ала қысылады және құлыпталады. Құбырлар галереяларын салу мерзімін едәуір қысқарта отырып, жобаланған кернеу күйіне жету үшін сайтта тек қарапайым жіпті дәл баптау және түбірлеуді бекіту қажет.

Жұмысты визуалды бақылау: сыртқы жоғары дәлдіктегі орын ауыстыру индикаторларымен және жүктеме таразыларымен жабдықталған пайдалану және техникалық қызмет көрсету персоналы құбырдың шөгуін немесе қалыптан тыс деформацияны уақтылы анықтауды жеңілдете отырып, күнделікті тексеру кезінде қабықты бөлшектемей-ақ құбырдың жобаланған жұмыс орнында тұрғанын анықтай алады.

Икемді түбірлеу әдістері: Түбірлік байланыстырудың әртүрлі шешімдері (мысалы, дәнекерленген жалғыз пластиналар, құрсаулар, болат конструкция коннекторлары және т.б.) қамтамасыз етілген, олар үстіңгі құбырлар галереялары, өзен арқылы өтетін құбыр көпірлері немесе жабдық корпустары үшін тұрақты тамырлануға қол жеткізе алады.

Қатаң өндіріс және сапаны бақылау жүйесі

Энергетикалық инфрақұрылымның қауіпсіздік қорғаныс желісі ретінде Энергия құбырының тұрақты көктемгі қолдауының бүкіл өндірістік процесі сапаны бақылаудың қатаң стандарттарына сәйкес келеді:

Жеткізу алдында әрбір өнімге кешенді ішкі сынақ жүргізіледі

Жеткізу алдында әрбір өнім толық ішкі сынақ процесінен өтеді. Бұл процесс өлшемді және визуалды тексеруді, PMI (оң материалды анықтау), қаттылықты сынауды, қажет болған жағдайда MT/PT бұзылмайтын сынауды, жүктің орын ауыстыру қисықтарымен серіппелі жүктемені сынауды және жабын қалыңдығын өлшеуді қамтиды. Зауыттық сынақ есептері (FTR) және материалды сынау есептері (MTR) жеткізіледі.

Үшінші тарапты аккредиттеу туралы түсініктеме

Ішкі тестілеу ILAC аккредиттелген үшінші тарап тестілеуімен бірдей емес. Егер үшінші тарап куәландырған сынақ немесе зертханалық сынақ қажет болса, оны бөлек қосымша қызмет ретінде ұсынуға болады.

Қосымша үшінші тарап тексеру қызметтері (бөлек келтірілген)

1. Материалды сынау

Бұл қызмет химиялық құрамды талдауды, созылуды сынауды, Charpy төмен температурадағы соққыны сынауды және қаттылықты сынауды қамтиды.

2. Дәнекерлеу NDT

Қолжетімді әдістерге магниттік бөлшектерді сынау (MT), сұйық пенетрантты сынау (PT), ультрадыбыстық сынақ (UT) және радиографиялық сынақ (RT) кіреді.

3. Көктемгі жүктеме өнімділігін тексеру

Жүктеменің ығысуының қисықтары енгізілген.

4. Ыстық мырыштау / эпоксидті жабынды коррозиядан қорғауды тексеру

5. Тестілеу, зауыттық бақылау және жөнелту алдындағы инспекция (PSI)

Біздің ерекше артықшылықтарымыз

LISEGA халықаралық құбырларды қолдау жүйесімен салыстырылды

Біздің өнімді жүктеу дәлдігі, сынақ стандарттары және құжаттама жүйелері LISEGA халықаралық құбырды қолдау жүйесімен салыстырылады.

Стандартты отандық жеткізушіден жоғары

Өнімнің өзін ғана қамтамасыз ететін стандартты отандық өндірушілерден айырмашылығы, біз әр серіппелі қондырғымен жүктеме-орын ауыстыру қисығын береміз. Біз сондай-ақ үшінші тараптың SGS тестілеуін және куәландырылған тексерулерді ұйымдастыруға көмектесеміз және біз шетелдік жобалар үшін PE/CPE инженерлерінің құжаттарды қарауына қолдау көрсетеміз.

Неліктен Тяньшун энергия құбырының тұрақты көктемгі қолдауын таңдау керек?

Энергия жобасының терең тәжірибесі: Өнімдер экстремалды климат пен күрделі жұмыс жағдайларының сынақтарына төтеп бере отырып, әлемнің 40-тан астам елінде СТГ терминалдарында, табиғи газды алыс қашықтыққа тасымалдау құбырларында және өңдеу жобаларында тұрақты жұмыс істейді.

Толық технологиялық инженерлік қолдау: Біз құбыр желісінің кернеуін талдаудан (CAESAR II симуляциясы), типті таңдаудан бастап, жердегі орнату нұсқаулығына дейін толық технологиялық техникалық қызметтерді қамтамасыз етеміз, бұл әр қолдаудың жұмыс жағдайларына дәл сәйкес келуін қамтамасыз етеміз.

Жеткізу тізбегін сенімді жеткізу: Цзянсу базасындағы автоматтандырылған өндірістік желілерге және толық сынақ жабдығына сүйене отырып, біз ауқымды энергетикалық жобалар үшін материалдарды уақтылы және сапалы жеткізуді қамтамасыз етеміз.

Толық өмірлік циклді қолдау: Біз эксклюзивті жоба файлдарын орнатамыз және құбыр желілерін пайдалану және техникалық қызмет көрсету тәуекелдерін азайта отырып, жұмысты тоқтату кезінде техникалық қызмет көрсету кезінде жағдайды бағалау, жүктемені қайта орнату және ауыстыру бойынша нұсқаулықты қамтамасыз етеміз.
