Өнеркәсіптік құбыр жүйелерін пайдалану кезінде қолдау шешімдерін дұрыс таңдамау жиі бірқатар мәселелерге әкеледі:
▶ Құбыр желісінің шамадан тыс кернеуі: жоғары температуралы құбыр желілері термиялық ығысуға ұшыраған кезде, тірек күшінің өзгеруі дәнекерлеу жігінің жарылуы мен буын ағып кетуіне әкеледі.
▶ Жабдық интерфейсінің зақымдалуы: құбырлардың термиялық кеңею күші сорғылар мен компрессорлар сияқты сезімтал жабдыққа беріледі, бұл жабдықтың ығысуына немесе тығыздағыштың істен шығуына әкеледі.
▶ Тірек және ілгіш кептелу ақаулығы: дұрыс орнатпау және іске қосу серіппелердің қалыпты жұмыс істеуіне жол бермейді, бұл құбырдың салбырауын және деформациясын тудырады
▶ Жоғары пайдалану және техникалық қызмет көрсету шығындары: Жиі техникалық қызмет көрсету және ауыстыру өндірістің үздіксіздігіне әсер етеді
Осы жалпы салалық мәселелерді шешу үшін біз 14 жылдық инженерлік тәжірибемен расталған жетілген шешімді ұсынамыз — құбырға тұрақты көктемгі қолдау.
Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.
Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.
Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.
| Тұрақты серіппелі ілгішке арналған кесте | Мысал |
| Модель/серия | PH, LH, CA, CS, TH |
| Жүктеме сыйымдылығы (жұмыс) | 0,1 кН - 500 кН |
| Жалпы саяхат | 50мм, 100мм, 200мм, 400мм |
| Нақты саяхат | 600 мм дейін |
| Жүктеменің ауытқуы (төзімділік) | ±5% (стандартты) / ±3% (жоғары прек.) |
| Орнату орны | Көлденең / тік |
| Тұрғын үйді аяқтау | Ыстық мырышталған / эпоксидті |
| Жұмыс температурасы. | -20°C және +80°C (Қоршаған орта) |
| Серіппелі катушкалар материалы | 60Si2Mn / 50CrVA |
| Жүктемені реттеу ауқымы | ±10% (Өрісті реттеу) |

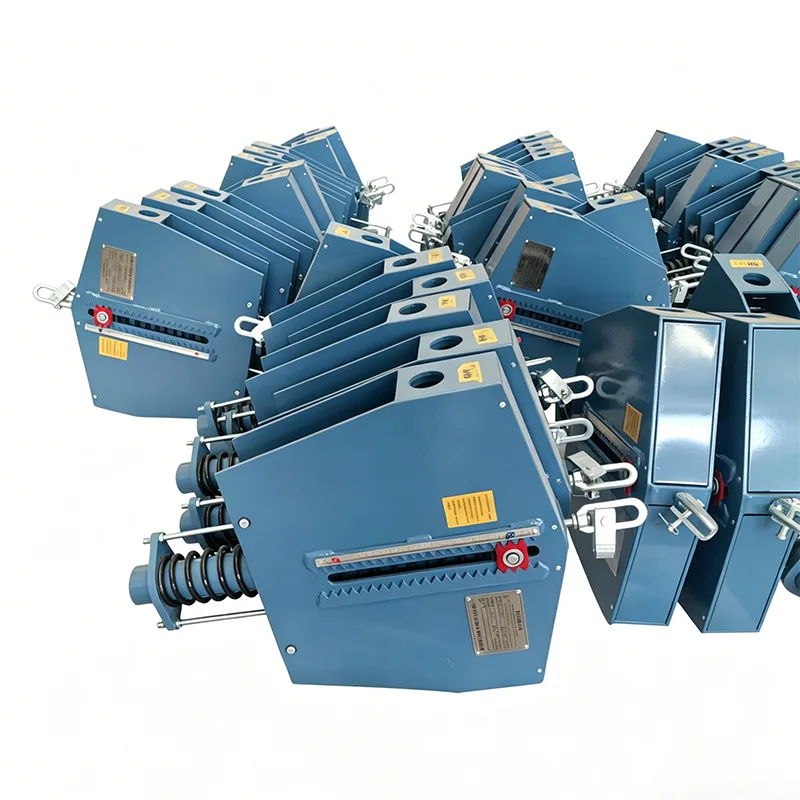

Құбырға арналған тұрақты серіппелі тірек – құбырдың астыңғы жағын қолдау үшін арнайы әзірленген, құбыр үстінде көтеру орны жоқ және іргетастан немесе платформадан жоғары қарай тіреу қажет болатын жұмыс жағдайлары үшін қолайлы базалық түрдегі тұрақты күш тірегі.
Аспалы түрлерден айырмашылығы, тұрақты күш серіппелі тірегі тікелей болат арқалықтарға, бетон іргетастарға немесе тірек болат конструкцияларға орналастырылады және негіз арқылы құбырдың түбіне қосылады. Құбырдың тік термиялық ығысуының бүкіл процесінде ол әрқашан ±5% шегінде бақыланатын жүктемені өзгерту жылдамдығымен тұрақты тірек күшін шығарады, бұл термиялық орын ауыстырудан туындаған қосымша кернеуді түбегейлі жояды.
2012 жылы құрылғаннан бері Yangzhou Tianshun Pipeline Technology компаниясы жер бетінде қолданудың бай тәжірибесін жинақтай отырып, әлемнің 40-тан астам елінде энергетика және мұнай-химия жобалары үшін құбырларды қолдау өнімдерінің ондаған мың жиынтығын ұсынды.
NB/T 47038—2019 салалық стандартына сәйкес тұрақты күш серіппелі тіректер мен ілгіштер инженерлік тәжірибемен біріктірілген, таңдау критерийлері келесідей:
|
Сот шешімі |
Ұсынылатын шешім |
|
Құбырдың тік термиялық ығысуы ＞ 12мм |
Тұрақты күш беретін серіппелі тіректер мен ілгіштерге басымдық беріңіз |
|
Құбырдың тік термиялық ығысуы ≤ 12мм |
Айнымалы күш серіппелі тіректер мен ілгіштер міндетті емес |
|
Жүктеменің өзгеру жылдамдығы талабы ≤ 6% |
Тұрақты күш беретін серіппелі тіректер мен ілгіштерді таңдау керек |
|
Сезімтал жабдыққа қосылған (бу турбиналары, сорғылар, компрессорлар) |
Тұрақты күш беретін серіппелі тіректер мен ілгіштерді таңдау керек |
|
Құбырдың үстінде көтеру орны жоқ |
Құбырға арналған тұрақты серіппелі қолдауды таңдаңыз (негізгі типті қолдау) |
|
Құбырдың үстіндегі болат конструкция арқалықтары |
Тұрақты күш серіппелі ілгіштер міндетті емес |
▶ Құбырдың жұмыс жүктемесі (құбырдың салмағын, ортаны және оқшаулау қабатын қоса)
▶ Құбырдың суық күйден ыстық күйге дейінгі тік термиялық ығысу мәні
▶ Жұмыс ортасының температура диапазоны
▶ Орнату орнындағы шектеулер
▶ Орындау стандартының талаптары (ұлттық стандарт / химиялық стандарт / қуат стандарты)
|
Параметрлер санаты |
Техникалық көрсеткіштер |
Ескертпелер |
|
Жүктеме ауқымы |
0,5кН ~ 800кН |
Теңшеуге болатын өте үлкен жүктеме сипаттамалары |
|
Ауыстыру диапазоны |
50мм ~ 400мм |
20% орын ауыстыру маржасы ұсынылады |
|
Жүктеме тұрақтылығы |
≤±5% |
≤6% ұлттық стандарт талаптарын орындау |
|
Жұмыс температурасы |
-20℃ ~ 450℃ |
Арнайы жұмыс жағдайлары үшін теңшеуге болады |
|
Жүктемені реттеу ауқымы |
±10% |
Сайтта дәл реттеу қол жетімді |
|
Орнату түрі |
Негізгі типті қолдау |
Төменгі түбірлік орнату |
|
Орындау стандарттары |
NB/T 47038, HG/T 20644, GB/T 17116 |
Тұтынушы белгілеген стандарттарды ұстана алады |
|
Көктемгі материал |
60Si2MnA серіппелі болат |
Вакуумды термиялық өңдеу процесі |
|
Қабық материалы |
Q345B құрылымдық болат |
Интегралды дәнекерлеу қалыптау |
|
Салыстыру элементі |
Тұрақты күш серіппесін қолдау |
Айнымалы күш серіппесін қолдау |
Қатты бекітілген тірек |
|
Жүктеменің өзгеру жылдамдығы |
≤±5% |
15%~25% |
100% (орын ауыстыру өтемі жоқ) |
|
Қолданылатын орын ауыстыру |
＞12мм, максимум 500мм |
≤50мм |
0 (ығысу жоқ) |
|
Құбырдың кернеуіне әсері |
Қосымша стресс дерлік жоқ |
Белгілі бір қосымша стресс |
Күшті стресс концентрациясы |
|
Жабдықты қорғау |
Ең жақсы, ең аз күш |
Орташа |
Нашар, итеру тікелей беріледі |
|
Құрылымдық күрделілік |
Салыстырмалы түрде жоғары |
Қарапайым |
Ең қарапайым |
|
Сатып алу құны |
Салыстырмалы түрде жоғары |
Орташа |
Ең төменгі |
|
Толық өмірлік цикл құны |
Ең төмен (техникалық қызмет көрсетусіз, ұзақ қызмет мерзімі) |
Орташа |
Ең жоғары (жиі техникалық қызмет көрсету) |
|
Ұсынылған сценарийлер |
Жоғары температура мен жоғары қысымды ұзақ қашықтыққа құбырлар, сезімтал жабдықты қосу |
Орташа және кіші диаметрлі құбырлар жалпы температурада |
Жылулық ығысусыз қысқа құбырлар |
Құбырға арналған тұрақты көктемгі қолдаудың бастапқы сатып алу құны салыстырмалы түрде жоғары болғанымен, 10 жылдан астам толық өмірлік цикл тұрғысынан оның кешенді құны техникалық қызмет көрсетуді қажет етпейтін ерекшелігі, жоғары сенімділігі және төмен ақаулық деңгейі арқасында басқа шешімдерден жоғары.
▶ Барлық серіппелі болат материал сертификаттары бар ірі отандық болат диірмендерінен жасалған
▶ Қаттылықты сынау және құрамын қайта тексеру серіппелі материалдардың әрбір партиясын сақтауға қоймас бұрын жүргізіледі.
▶ Дәнекерлеу материалдары негізгі металға сәйкес келеді және дәнекерлеу процедурасының біліктілігінен өтеді
▶ Ішкі кернеуді жою үшін серіппелер орамадан кейін вакуумды термиялық өңдеуден өтеді
▶ Әр серіппе жеке жүктеме бойынша сыналады, жүктің орын ауыстыру қисықтары жазылады
▶ Тұрақтылықтың стандарттарға сәйкес келетініне көз жеткізу үшін толық құрастырудан кейін толық соққы сынағы жүргізіледі.
▶ Бетті коррозияға қарсы өңдеу: құммен тазарту тоттан тазарту + мырышқа бай эпоксидті праймер + үстіңгі жабын
Құбырға арналған әрбір тұрақты серіппелі қолдау берілген есептермен жеткізу алдында келесі тексерулерді аяқтайды:
▶ Көрініс пен өлшемді тексеру
▶ Толық инсульт жүктеме тұрақтылығы сынағы
▶ Құлыптау құрылғысының жұмысын тексеру
▶ Орын ауыстыру көрсеткішін калибрлеу
|
Сайттағы мәселе |
Ықтимал себебі |
Шешім |
|
Құбырды ауыстыру кезінде тіректен қалыптан тыс шу |
Ролик пен бағыттаушы рельс арасындағы үйкеліс |
Майды үнемі жағыңыз |
|
Жобаға сәйкес келмейтін нақты орын ауыстыру |
Құбырдың кернеуін есептеудің ауытқуы |
Сайттағы жүктемені ±10% ауқымында дәл реттеуге болады |
|
Серіппенің шамадан тыс қысылуы |
Дұрыс таңдамау немесе шамадан тыс жүктеу |
Жүктемені қайта есептеңіз және сәйкес үлгіні ауыстырыңыз |
|
Негізгі деформацияны қолдау |
Түбірлік іргетастың күші жеткіліксіз |
Негізді нығайтыңыз немесе тірек аймағын көбейтіңіз |
|
Қатты коррозия |
Қоршаған ортаның күшті коррозиялық қасиеті |
Тот баспайтын болаттан жасалған материалды таңдаңыз немесе коррозияға қарсы жабынды қосыңыз |
1.Техникалық кеңес: Кәсіби сату тобы құбыр параметрлері негізінде таңдау ұсыныстарын береді
2. Схеманы растау: Өнімнің техникалық сипаттамалары мен баға ұсыныстарын шығарыңыз, техникалық талаптарды және жеткізу уақытын растаңыз
3.Өндіріс және өндіріс: Тапсырыстарға сәйкес өнім беріңіз, өндіріс барысы туралы кері байланыс процесс барысында қол жетімді
4.Зауыттық тексеру: сынақ есептері мен біліктілік сертификаттары қоса берілген толық тексеру
5. Логистика және жеткізу: кәдімгі үлгілер үшін 7-15 күндік жеткізу, келісілген циклге сәйкес жеткізілетін теңшелген өнімдер
6. Сатудан кейінгі қолдау: орнату нұсқауларын беріңіз, өнім сапасы мәселелеріне 24 сағат ішінде жауап беріңіз
Yangzhou Tianshun Pipeline Technology әрқашан «тұрақты сапа, кәсіби қызмет көрсету» бизнес философиясын ұстанады. Біздің өнімдер 40-тан астам елде, соның ішінде АҚШ, Ұлыбритания, Бразилия, Сингапур және Оңтүстік Африкада инженерлік жобаларда тұрақты жұмыс істейді. Құбырға арналған тұрақты серіппелі қолдауды таңдау әлемдік инженерлік тәжірибелермен расталған сенімді құбырды қолдау шешімін таңдауды білдіреді.
