Құбырлардың компенсаторлары - жылу кеңеюі мен жиырылуынан туындаған өлшемдік өзгерістерді сіңіру, сондай-ақ дірілді әлсірету, шуды азайту және орнатудың шамалы сәйкессіздігін өтеу үшін құбыр жүйелеріне орнатылған икемді компоненттер. Компенсаторлар болмаса, ұзын құбырлардағы жылулық өсу сорғыларды, клапандарды, саптамаларды және құбырдың өзін зақымдауы мүмкін үлкен кернеуді тудырады.Янчжоу Тяньшун құбыры технологиясыкомпенсаторлардың үш негізгі тобын шығарады - металл сильфондар, резеңке және мата - әрқайсысы белгілі бір қысымға, температураға және орта жағдайларына арналған.

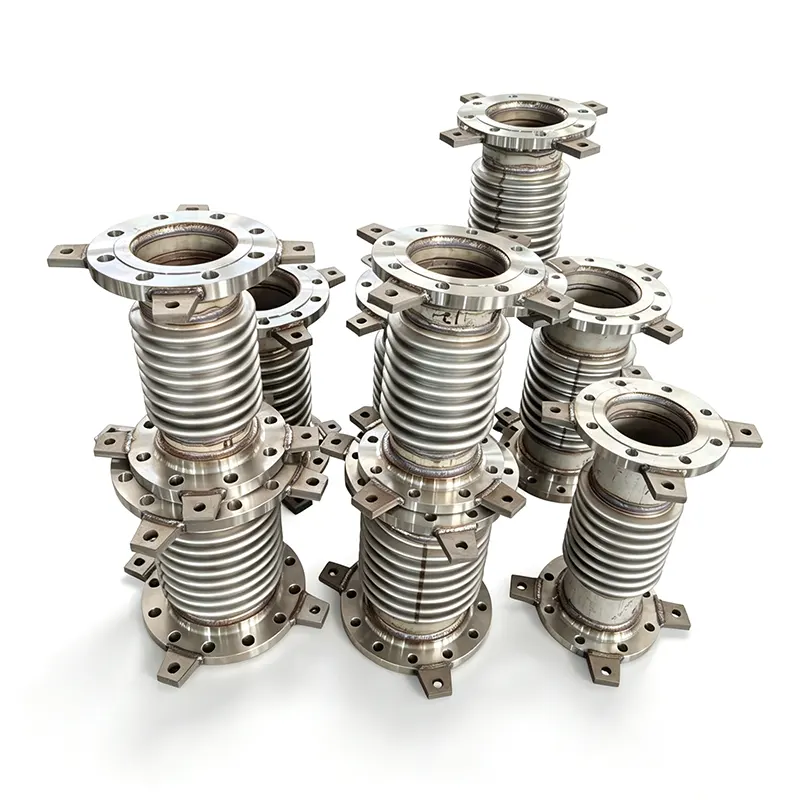

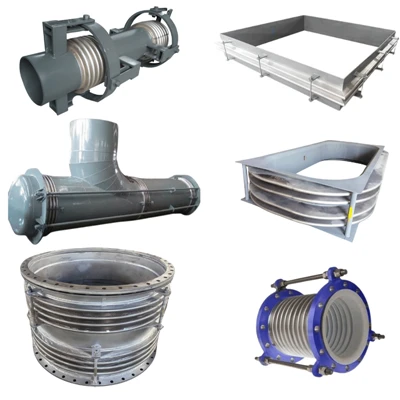

Металл компенсаторлар, сонымен қатар сильфонды компенсаторлар деп те аталады, фланецтер, дәнекерлеу ұштары немесе бұрандалы қосылымдар сияқты шеткі фитингтермен біріктірілген тот баспайтын болаттан жасалған бір немесе бірнеше бұралған сильфон элементтерінен жасалған. Олар қысымды құбыр жүйелеріне арналған және осьтік, бүйірлік және бұрыштық қозғалысты жеке немесе біріктіріп қабылдай алады.
Конфигурациялар қарапайым бір осьті қондырғылардан күрделі байланыстырылған, әмбебап, топсалы және қысымды теңестіретін конструкцияларға дейін өзгереді, оларда қысым күштері бар немесе қозғалысты белгілі бір жазықтықтарға шектейді. Сильфондар әдетте 304, 321 немесе 316L тот баспайтын болаттан жасалады және коррозиялық немесе жоғары температурада қызмет көрсету үшін қол жетімді Inconel немесе Hastelloy сияқты жоғары қорытпалы опциялары бар. Қысым көрсеткіштері диаметрі мен сильфон қабаттарының санына байланысты толық вакуумды бірнеше жүз барға дейін қамтиды.
| Параметр элементі | Ортақ құндылықтардың мысалдары |
| Номиналды диаметр (DN) | DN50 - DN3000(Стандартты емес өлшемдерді сызбаларға сәйкес жасауға болады.) |
| Есептік қысым (PN) | PN10, PN16, PN25, PN40 |
| Дизайн температурасы | -196°C-тан +800°C-қа дейін |
| Сильфон материалы | SS304, SS316L, Inconel 625 |
| Қосылым түрі | Фланец, дәнекерлеу |
| Қозғалыс қабілеті | Осьтік, бүйірлік, бұрыштық (мм/°) |
| Шаршау өмірі | 1000, 3000, 5000 Цикл |
Резеңке компенсаторлар төменгі қысымды қолдану үшін металл қондырғыларға жеңіл салмақты, дірілді басатын балама ұсынады. EPDM, NBR, неопрен немесе PTFE төселген нұсқалары сияқты күшейтілген синтетикалық резеңкеден жасалған, олар термиялық қозғалысты сіңіреді, құрылымнан келетін шуды азайтады және құбырлар мен жабдық арасындағы сәйкессіздікті өтейді. Олар коррозияға төзімділік пен соққыны сіңіру басымдық болып табылатын суды тазарту, HVAC, сорғы станциялары және химиялық тасымалдау желілерінде кеңінен қолданылады.

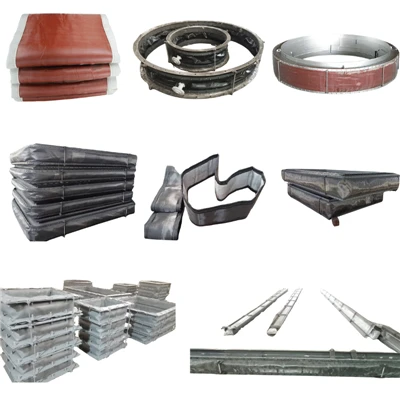

Мата немесе металл емес компенсаторлар, ең алдымен, жоғары температурада жұмыс істейтін төмен қысымды құбырлар мен түтіндік газ жүйелеріне арналған. Олар жоғары температуралы маталар, оқшаулағыш және металл немесе болатпен қапталған тығыздағыш материалдардың бірнеше қабаттарынан тұрады. Өте төмен реакция күші бар үлкен көлемді осьтік, бүйірлік және бұрыштық қозғалысты сіңіруге қабілетті, мата қосылыстары тиісті оқшаулаумен 1000 ° C дейін және одан жоғары температурада жұмыс істейтін электр станцияларында, қалдықтарды энергияға айналдыратын қондырғыларда, цемент пештерінде және өнеркәсіптік сору жүйелерінде кең таралған.
| Параметрлер кестесі | Ортақ құндылықтардың мысалдары |
| Қызмет көрсету температурасы | 400°C-1000°C |
| Жұмыс қысымы | ± 50 кПа (төмен қысым) |
| Тасымалдаушы/газ түрі | Түтін газы, ыстық ауа, коррозиялық газ |
| Матаның қабаттары | PTFE, кремний, керамикалық талшық |
| Бетпе-бет ұзындығы | 200мм - 500мм (Реттеуге болатын) |
| Жақтау материалы | Көміртекті болат, Q235, SS304 |
Біздің кеңейту қосылыстарының ауқымы DN25 (1 дюйм) бастап DN4000 (160 дюйм) дейін және тапсырыс мата бөліктері үшін үлкенірек номиналды диаметрлерді қамтиды. Стандартты бетпе-бет өлшемдер жалпы салалық нормаларға сәйкес келеді және реттелетін ұзындықтар, қозғалыс мүмкіндіктері және соңғы конфигурациялар тапсырыс бойынша шығарылады. Әрбір қосылыс гидростатикалық сыналған және цикл бойынша сыналған, катушкадан дайын құрастыруға дейін толық материалды бақылау мүмкіндігімен.
Барлық компенсаторлар EJMA, ASME B31.1, ASME B31.3, EN 14917 және GB/T 12777 сияқты халықаралық стандарттарға сәйкес жобаланған және жасалған. Бізде ISO 9001:2015 сертификаты бар және Еуропа нарығына CE белгісі бар қондырғыларды жеткізе аламыз.
Құбырларды қолдау жүйелерімен интеграция
Компенсаторлар әрдайым дерлік құбырлардың толық икемділігін талдаудың бөлігі ретінде көрсетіледі, серіппелі тіректермен және қозғалысты да, жүктемені де басқару үшін қатты құбыр тіректерімен қатар жұмыс істейді. Елеулі тік жылу өсімі бар желілерде ауыспалы серіппелі ілгіштер немесе тұрақты серіппелі ілгіштер құбырдың салмағын көтереді, ал компенсатор осьтік және бүйірлік ығысуды сіңіреді. Су балғасы немесе сейсмикалық жүктеме сияқты динамикалық оқиғаларға ұшырайтын жүйелер үшін бірте-бірте термиялық орын ауыстыруға мүмкіндік бере отырып, кенет қозғалысты тежеу үшін гидравликалық сөндіргіштер көбінесе компенсаторлармен параллель орнатылады.
Біздің толық өнім портфолиосында сонымен қатар құбыр аяқ киімінің тіреуіштері, криогендік және жоғары температура желілері үшін алдын ала оқшауланған құбыр тіректері және серіппелі ілгіштер мен тіректердің толық спектрі бар - бұл тұтынушыларға кеңейту буындарын және оларға қатысты қолдау жабдықтарын бір өндірушіден алуға мүмкіндік береді.
Компенсаторлар технологиялық өнеркәсіптің іс жүзінде барлық секторларында көрсетілген: электр энергиясын өндіру (жылу, ядролық, жаңартылатын), мұнай және газ (мұнай өңдеу зауыттары, құбыр желілері, СТГ терминалдары), су және ағынды суларды тазарту, мұнай-химия және фармацевтикалық зауыттар, тау-кен және минералды өңдеу, тамақ өнімдері мен сусындар өндірісі, орталықтандырылған жылыту және құрылыс HVAC жүйелері.
Әрбір кеңейту қосқышы Цзянсудағы (Қытай) 35 000 м² өндіріс орнымыздан жөнелту алдында қысым сынағы мен өлшемді тексеруден өтеді. Біздің инженерлік команда тұтынушыларға қозғалыс есептеулерімен, материалды таңдау бойынша нұсқаулықпен және тапсырыс бойынша дизайн шолуларымен қолдау көрсетеді. Стандартты жеткізу уақыты мөлшері мен күрделілігіне байланысты екі аптадан төрт аптаға дейін созылады және асығыс тапсырыстар алдын ала келісім бойынша қабылдануы мүмкін. 45-тен астам елге құбыр құрамдас бөліктерін жеткізуде 14 жылдан астам тәжірибесі бар біз бүкіл әлем бойынша EPC мердігерлеріне, инженерлік фирмаларға және соңғы пайдаланушыларға қызмет көрсетеміз.
Мен қандай компенсаторды таңдауым керек - металл, резеңке немесе мата?
Қысым, температура және медиа негізінде таңдаңыз. Металл сильфонды қосылыстар жоғары қысымды және кең температура диапазонын өңдейді және технологиялық құбырлар үшін әдепкі болып табылады. Резеңке қосылыстары суда және жұмсақ химиялық қызметте дірілді басуға және коррозияға төзімділікке ие. Мата қосылыстары үлкен диаметрлі, төмен қысымды, жоғары температурада түтін газы және газ шығару жүйелері сияқты құбырлар үшін қолданылады.
Компенсатор қандай қозғалыстарды сіңіре алады?
Конструкцияға байланысты компенсаторлар осьтік (сығымдау/ұзарту), бүйірлік (перпендикулярлық ығысу) және бұрыштық (айналу) қозғалысты жеке немесе біріктіріп қабылдай алады. Жалғыз сильфонды қондырғылар негізінен осьтік қозғалысты реттейді, ал әмбебап, топсалы және гимбальды конструкциялар бүйірлік және бұрыштық орын ауыстыру үшін қолданылады.
Компенсаторды орнатқанда маған серіппелі тіректер қажет пе?
Көп жағдайда иә. Компенсаторлар жылу қозғалысын сіңіреді, бірақ құбыр салмағын көтеруге арналмаған. Ауыспалы серіппелі ілгіштер немесе тұрақты серіппелі ілгіштер құбырдың және оның мазмұнының өлі жүктемесін қолдайды, бұл ретте компенсатордың еркін қозғалуына мүмкіндік береді. Тиісті қолдауды таңдау құбыр кернеуін толық талдаудың бөлігі болып табылады.
Сіздің компенсаторларыңыз қандай стандарттарды сақтайды?
Металл компенсаторларымыз EJMA стандарттарына сай жасалған және ASME B31.1, ASME B31.3, EN 14917 және GB/T 12777 талаптарына сәйкес келеді. Резеңке және мата бөліктері қолданыстағы ISO, EN және ASTM стандарттарына сәйкес келеді. Сұраныс бойынша CE белгісі және үшінші тараптың тексеруі қол жетімді.
Компенсатордың әдеттегі қызмет ету мерзімі қандай?
Қызмет көрсету мерзімі температураға, қысымға, қозғалыс циклдарына, баспа материалының коррозиясына және орнату сапасына байланысты. Тиісті өлшемді және орнатылған металл сильфонды біріктіру қалыпты өндірістік қызметте әдетте 10 жылдан 20 жылға дейін созылады. Резеңке және мата қосылыстары әдетте қысқарақ қызмет етеді және ауыстырылатын тозу элементтері болып саналады. Сұраныс бойынша біз арнайы сильфон конструкциялары үшін шаршау циклі деректерін ұсына аламыз.
