Өнеркәсіптік құбырларды термиялық кеңейтуге және жүктемені көтеруге арналған ауыр серіппелі тіректер

Біз көктемгі тіректерді жасадықТяньшун14 жылдан бері. Олар құбыр жүйесінің ең жарқыраған бөлігі емес, бірақ жылу электр станциясы іске қосылғанда немесе СТГ желісі суыған кезде, бұл ауыр жүкті тыныш орындайтын құрамдас бөліктер. Біздің тапсырыстарымыздың 70% -дан астамы қайталанатын тұтынушылардан келеді - EPCs, инженерлік фирмалар және зауыт иелері, олар қалғанын сынап көрді және бізбен бірге болды. Біздің көктемгі тіректеріміз Таяу Шығыстағы мұнай өңдеу зауыттарынан бастап Оңтүстік-Шығыс Азиядағы химиялық зауыттарға дейін 45-тен астам елде жұмыс істейді.

Бұл суретте өнімнің жүк көтергіштік дәлдігі мен жұмыс сенімділігін тексеру үшін жүктеме мен орын ауыстырудың негізгі параметрлерін қоса, айнымалы серіппелі тірек/ілгіштің жүктеме бойынша ығысу өнімділігі қисығы көрсетілген.

Әрбір құрылғы жөнелту алдында жүктеме калибрлеуіне және өнімділік сынағына жатады. Параметр жүктемесінің ауытқуы ANSI/MSS‑SP‑58‑2018 халықаралық стандартына, сондай-ақ NB/T47039‑2013 сәйкес келетін ±5% шегінде бақыланады.

Өнімдер энергетикалық, мұнай-химиялық және басқа өнеркәсіптік құбыр жүйелеріне қойылатын техникалық талаптарға сәйкес келеді. MSS‑SP‑58‑2018 сәйкес айнымалы серіппелі қондырғылар үшін максималды рұқсат етілген жүктеме өзгермелілігі толық жұмыс сапары кезінде жұмыс істейтін ыстық жүктеменің 25% аспауы керек.

Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.

Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.

Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

Серіппелі тіректерді көрсеткенде, бірінші нақты шешім екі түрдің арасында болады. Егер құбыр қозғалысы қалыпты болса және жүктеменің кейбір өзгеруі қолайлы болса, ондаайнымалы серіппелі тіректержұмысты жақсы орындаңыз және шығындарды азайтыңыз. Егер бу турбинасы немесе компрессор саптамасы сияқты қосылған жабдық жүктеменің көп өзгеруіне шыдамаса, сізге қажет.тұрақты серіппелі тіректер. Олар бүкіл қозғалыс ауқымында тегіс дерлік тірек күшін сақтайды. Біздің инженерлер болжамға емес, стресс талдау деректеріне негізделген дұрыс түрін таңдауға көмектеседі.

Нағыз құбыр жүйесінде көктемнің қолдауы қалай жұмыс істейді

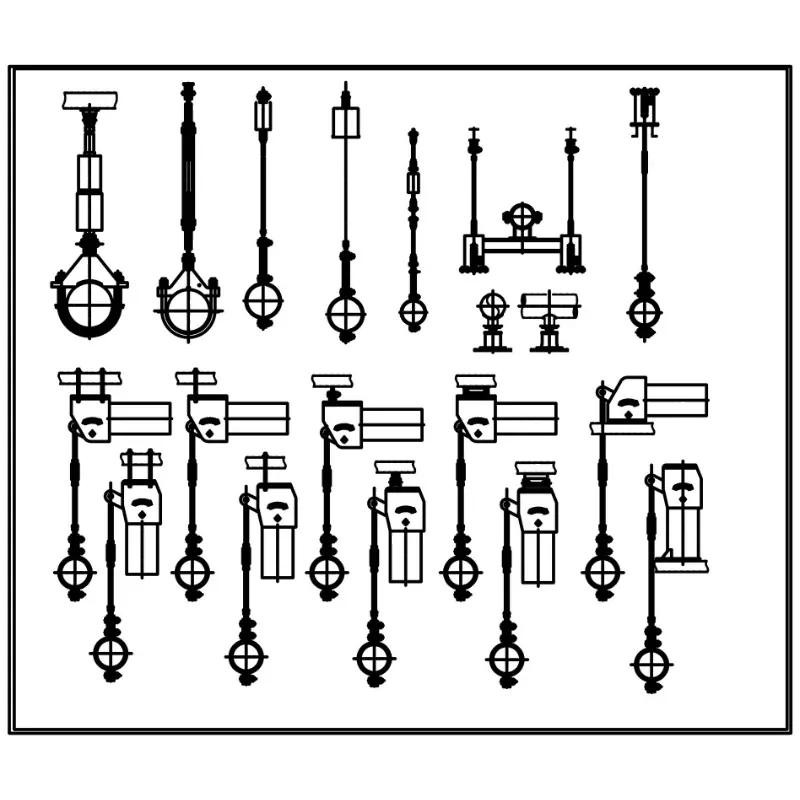

Көктемгі тіректер оқшау жұмыс істемейді. Олар әрқашан үлкен қолдау шараларының бөлігі болып табылады. Әдеттегі қондырғы салмақты көтеруге арналған қатты құбыр тіректерін немесе құбыр аяқ киімдерін қамтиды, ал серіппелі құрылғы тік жылу қозғалысын басқарады. Суық желіні қолдау қажет болғанда, тірек нүктесінде конденсация мен мұздың жиналуын болдырмау үшін жиі серіппелі жинақты алдын ала оқшауланған құбыр тіректерімен біріктіреміз. Көптеген клиенттер бұларды басқа атаумен атайды - серіппелі ілгіштер - әсіресе құрылғы жоғарғы ілулі түрі болса. Бірдей өнім тобы, тек басқа орнату стилі.

Біз қолданатын материалдар

Біз шикізаттың бұрыштарын кеспейміз. Әрбір партия диірмен сертификаттарымен бірге келеді және біз сіздің инспекциялық топпен толық бақылау мүмкіндігін бөлісуге қуаныштымыз.

Барлық материалдар мақұлданған қытайлық болат диірмендерінен алынады. Егер жобаңыз дуплексті тот баспайтын немесе жоғары температуралы қорытпалар сияқты белгілі бір дәрежені қажет етсе, бізге хабарлаңыз.

Біз ұстанатын стандарттар

Біз әдепкі бойынша келесі стандарттар бойынша шығарамыз және сұраныс бойынша басқаларға бейімделе аламыз:

ASME B31.3 – Технологиялық құбырлар

ANSI/MSS SP-58 – Құбырға арналған тіректер мен ілгіштер

GB/T 17116 – құбыр тіректеріне арналған қытай стандарты

Сондай-ақ, DIN, JIS немесе жобаның спецификациясы үшін қол жетімді

Біздің зауытта ISO 9001:2015 сертификаты бар және біз әрбір жөнелтуде толық EN 10204 3.1 материал сертификатын шығарамыз.

Біздің тұтынушылар қоятын жалпы сұрақтар

1-сұрақ: Айнымалы немесе тұрақты — қалай шешемін?

Егер сіздің құбырларыңыздың ығысуы үлкен болмаса және жүктеме вариациясы, айталық, 10-25% жақсы болса, айнымалы серіппелі тірек жақсы жұмыс істейді және арзанырақ болады. Бекітілген жабдықтың қатаң рұқсат етілген саптама жүктемесі болған кезде (турбина кірістеріне, компрессор қосылымдарына немесе реактор құбырларына тән) тұрақты серіппелі тірекпен жүріңіз. Бізге кернеудің изометриясын немесе орын ауыстыру деректерін жіберіңіз, біз дұрыс үлгіні ұсынамыз — бұл үшін ақы алынбайды.

2-сұрақ: Сіз қандай жүк сыйымдылықтарын және қозғалыс ауқымдарын бере аласыз?

Ауыспалы серіппелі тіректер үшін біздің стандартты диапазонымыз бірлікке 20 метрикалық тоннадан астам бірнеше жүз килограммды қамтиды. Тұрақты серіппелі тіректер ауыр қабырғалы желілер үшін 30 тоннадан асып кетуі мүмкін. Саяхат: әдетте айнымалы қондырғылар үшін 0–150 мм және тұрақты түрлер үшін 300 мм немесе одан да көп. Арнаулы саяхат ауқымдары мен жүктеме параметрлері біз үшін әдеттегідей.

3-сұрақ: Жеткізу қанша уақытты алады?

Қор және жартылай фабрикаттар: 20-25 күн. Толығымен теңшелген тапсырыстар: 30–40 күн. Егер сіздің жобаңыз тығыз кестеде болса, біздің сату тобымызбен ертерек сөйлесіңіз — біз маңызды мерзімдерге сәйкес өндірістік слоттарды жиі қайта реттей аламыз.

4-сұрақ: Бұларды экспортқа қалай жинайсыз?

Кішірек қондырғылар фумигацияланған ағаш жәшіктерге түседі. Үлкенірек жинақтар болат паллеттерге немесе су өткізбейтін орамасы бар дәнекерленген рамаларға бұрандалармен бекітіледі. Біз Таяу Шығыстағы, Оңтүстік-Шығыс Азиядағы, Еуропадағы және Оңтүстік Америкадағы порттарға тұрақты түрде жөнелтеміз. Бізде соңғы үш жылда бірде-бір тасымалдау шығыны туралы шағым болған жоқ.

5-сұрақ: Сіз бізге жоба сілтемелерін көрсете аласыз ба?

Иә. Біз Таяу Шығыстағы аралас циклді электр станцияларына, Индонезиядағы никельді өңдеу қондырғыларына, Бразилиядағы химиялық зауыттарға және Қытайдың ядролық жобаларындағы кәдімгі арал құбырларына арналған серіппелі тіректерді және толық құбыр ілгіштерін жеткіздік. Сіздің секторыңызға сәйкес келетін анықтамалық тізім үшін бізге хабарласыңыз.

Жеткізу алдында тестілеу

Біздің Янчжоу фабрикасынан шыққан әрбір көктемгі қолдау мына тексерулерден өтеді:

Көрнекі және өлшемді тексеру

Серіппенің бос биіктігі мен қаттылық сынамасын алу

Толық жүктеме алдын ала қысу және қалпына келтіру сынағы

Саяхат шкаласын калибрлеу

Жүктеме мен орын ауыстыру қисығын тексеру

Жеткізу конвертіне сынақ есебі мен материал сертификаттарын қосамыз. SGS, BV немесе TÜV арқылы үшінші тарап куәгерлерін тексеру келісім-шартыңыз талап етсе, қолжетімді.

Мұнда теңшеу норма болып табылады

Біздің тапсырыстарымыздың шамамен жартысы стандартты бөлшек нөмірінен емес, тұтынушы сызбасынан немесе дизайн шарттарының жиынтығынан басталады. Баға ұсынысын алу үшін бізге мынаны айту керек:

Орнату түрі: үстіңгі ілгіш немесе негізгі тірек

Ыстық жүктеме және суық жүктеме

Күтілетін құбыр қозғалысы (жоғары немесе төмен)

Қосылу мәліметтері немесе өзіңіздің сызбаңыз

Саны

Қалғанын біз шешеміз - арнайы жабындар, тот баспайтын бұйымдар, жоғары температураға төзімді серіппелі материал, корпустың стандартты емес өлшемдері, барлығы.

Біз оны қалай көреміз

Көктемгі тіректер зымыран ғылымы емес, бірақ олар дұрыс жасалуы керек. Жақсы салынған серіппелі жинақ 15 немесе 20 жыл бойы тыныш отырады. Нашар бір ай ішінде жарылған дәнекерлеу немесе салбыраған сызық ретінде көрінеді. Тяньшунда біз оларды өз зауытымызға салғандай саламыз. Бұл материалда төте жолдар, сынақтарды өткізіп жіберу және жеткізу кезінде соңғы минуттық тосынсыйлар жоқ дегенді білдіреді.

Егер сіздің келесі жобаңыз серіппелі тіректерді, серіппелі ілгіштерді, тұрақты серіппелі тіректерді немесе алдын ала оқшауланған құбыр аяқ киімдерін қажет етсе, бізге талаптарыңызды жіберіңіз. Біз сізге әділ зауыт бағасын және шын мәнінде мағынасы бар техникалық ұсынысты аламыз. Сіз сондай-ақ Янчжоудағы фабрикамызға баруға қош келдіңіз - бізге қашан екенін хабарлаңыз.
