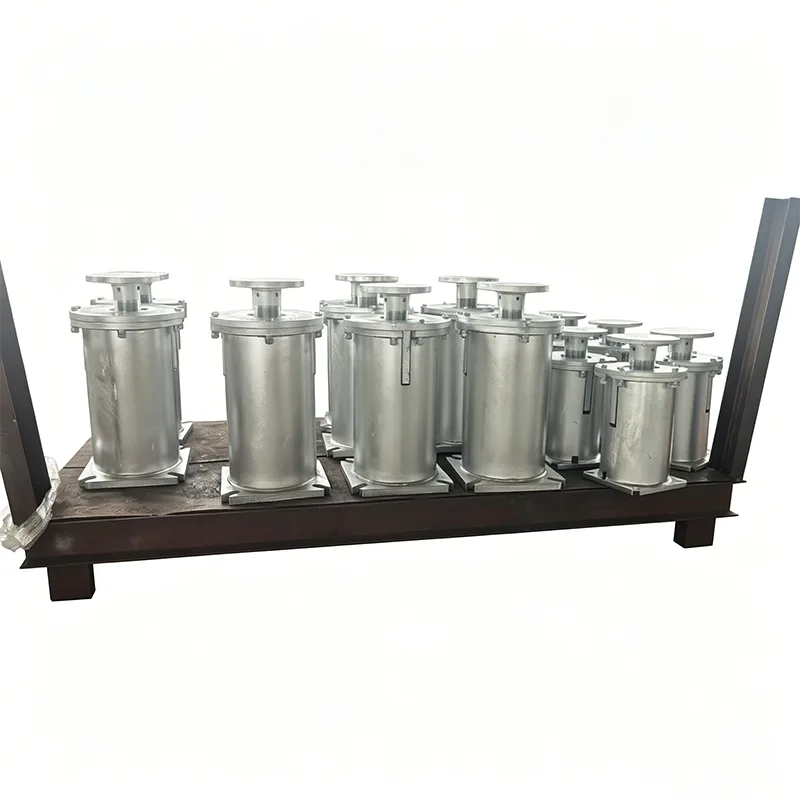

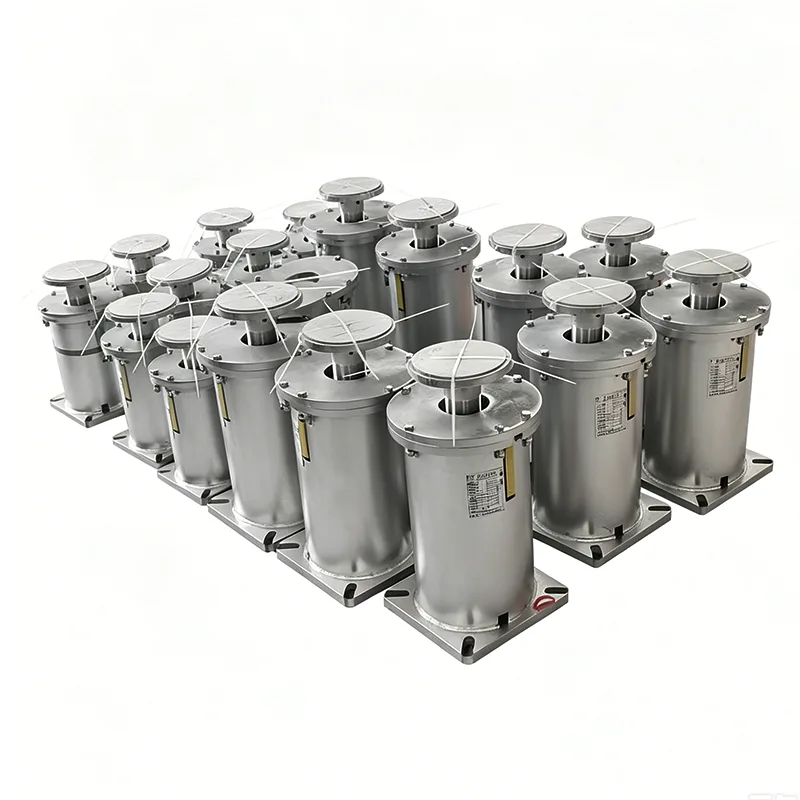

Химия зауытының көктемгі тірегі

Химиялық зауыттардағы құбыр жүйелері коррозиялық орталарды, ауыспалы жоғары және төмен температураларды, жанғыш және жарылыс қауіпті орталарды, сондай-ақ қауіпсіздіктің қатаң талаптарын қамтитын қатал жағдайларда жұмыс істейді. Кәдімгі серіппелі тіректер коррозияға, шаршаудан сынуға және жұмыс өнімділігінің нашарлауына бейім, бұл құбырлардың ағып кетуіне, жабдықтың бұзылуына және тіпті қауіпсіздік апаттарына әкелуі мүмкін. Осы қиын жұмыс жағдайлары үшін арнайы әзірленген Химиялық зауыттың көктемгі тірегі күрделі химиялық орталарда ұзақ мерзімді тұрақты жұмыс істеуге қабілетті арнайы қолдау өнімі болып табылады.

Бұл суретте өнімнің жүк көтергіштік дәлдігі мен жұмыс сенімділігін тексеру үшін жүктеме мен орын ауыстырудың негізгі параметрлерін қоса, айнымалы серіппелі тірек/ілгіштің жүктеме бойынша ығысу өнімділігі қисығы көрсетілген.

Әрбір құрылғы жөнелту алдында жүктеме калибрлеуіне және өнімділік сынағына жатады. Параметр жүктемесінің ауытқуы ANSI/MSS‑SP‑58‑2018 халықаралық стандартына, сондай-ақ NB/T47039‑2013 сәйкес келетін ±5% шегінде бақыланады.

Өнімдер энергетикалық, мұнай-химиялық және басқа өнеркәсіптік құбыр жүйелеріне қойылатын техникалық талаптарға сәйкес келеді. MSS‑SP‑58‑2018 сәйкес айнымалы серіппелі қондырғылар үшін максималды рұқсат етілген жүктеме өзгермелілігі толық жұмыс сапары кезінде жұмыс істейтін ыстық жүктеменің 25% аспауы керек.

Тұрақты серіппелі тірек/ілгіш түрін сынау нәтижесінде алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.

Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.

Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса алғанда, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

Химиялық зауыттың серіппелі тірегі - бұл тек химия өнеркәсібі үшін әзірленген тапсырыс бойынша жасалған серпімді құбыр тірегі. Ол негізінен құбырдың өлі салмағын көтереді, термиялық кеңею мен қысқарудан туындаған орын ауыстыруды өтейді және технологиялық жабдықтан берілетін дірілді оқшаулайды.

Химиялық құбырларды қолдау жүйелерін жобалау және өндірудегі 14 жылдық тәжірибесі бар Янчжоу Тяньшун құбыры бүкіл әлем бойынша 200-ден астам химиялық жобаларға, соның ішінде ірі өңдеу және химиялық интеграциялық базаларды, тамаша химиялық парктер мен фармацевтикалық зауыттарды қоса, өнімдерді жеткізді.

Мақсатты дизайн ерекшеліктері

▶  Тамаша коррозияға төзімділік: Қышқылдар, сілтілер, тұздар және басқа коррозиялық орталардың эрозиясына төтеп беру үшін арнайы материалдар мен көп қабатты коррозияға қарсы өңдеулерді қабылдайды.

▶  Жарылыстан қорғалған құрылым: барлық компоненттер ұшқын пайда болу қаупі жоқ химиялық жарылысқа төзімді стандарттарға сәйкес келеді.

▶  Тығыздаудың жоғары өнімділігі: серіппе жинағына коррозиялық газдар мен сұйықтықтардың түсуін болдырмайтын толық жабық қорғаныс корпусымен жабдықталған.

▶  Кең температураға бейімділік: -196℃ пен +550℃ аралығындағы кең температура диапазонында сенімді жұмыс істейді.

▶  Жоғары жүктеме дәлдігі: жеткізілім алдында дәл калибрленген, жүктеме ауытқуы ±5% шегінде бақыланады.

▶  Қызмет көрсетілмейтін дизайн: Қарапайым және берік құрылым қалыпты жұмыс жағдайында тұрақты техникалық қызмет көрсетуді қажет етпейді.

Кәдімгі серіппелі тіректермен өнімділікті салыстыру

Стандартты техникалық параметрлер

Әдеттегі қолданба сценарийлері

Химиялық зауыттың көктемгі тірегі химиялық нысандардағы әртүрлі құбыр жүйелеріне кеңінен қолданылады:

Қышқылдарды, сілтілерді, тұздарды және басқа коррозиялық орталарды тасымалдауға арналған құбырлар

Жоғары температуралы және жоғары қысымды технологиялық құбырлар

Криогенді сұйық құбырлар (сұйық оттегі, сұйық азот, сұйық аммиак)

Жанғыш және жарылғыш орталарға арналған құбырлар (бензин, дизель, табиғи газ)

Реакторларға, жылу алмастырғыштарға, мұнараларға және басқа да технологиялық жабдықтарға қосу құбырлары

Ағынды суларды және қалдық газдарды тазарту құбырлары

Өндіріс және сапаны бақылау

Біз химиялық өнімдерге арналған арнайы өндірістік желілерді салдық. Химиялық зауыттың барлық серіппелі тіректері химия өнеркәсібінің ең жоғары стандарттарына сәйкес жасалған:

Барлық өнімдер жөнелтілгенге дейін кешенді ішкі сынақтан өтеді.

Ішкі сынақ мыналарды қамтиды: өлшемді және визуалды тексеру, PMI (оң материалды анықтау), қаттылықты сынау, MT/PT бұзылмайтын сынау (қолданылатын жерде), серіппелі жүктемені сынау (жүктеменің орын ауыстыру қисықтарымен) және жабын қалыңдығын өлшеу.

Зауыттық сынақ есептері (FTR) және материалды сынау есептері (MTR) берілген.

Ішкі тестілеу ILAC аккредитациясынан өткен үшінші тарап тестісі болып табылмайды. Үшінші тарап куәландырған сынақ немесе зертханалық сынақ бөлек, қосымша қызмет ретінде қол жетімді.

Қосымша үшінші тарап тексеру қызметтері (бөлек келтірілген):

1. Материалды сынау: химиялық құрамды талдау, созылу сынағы, Charpy төмен температурадағы соққы сынағы және қаттылықты сынау.

2. Дәнекерлеу NDT: магниттік бөлшектерді сынау (MT), сұйық пенетрантты сынау (PT), ультрадыбыстық сынау (UT) және радиографиялық сынау (RT).

3. Серіппелі жүктеме өнімділігін сынау, оның ішінде жүктеме-орын ауыстыру қисығы.

4. Ыстық мырыштау/эпоксидті жабынды коррозиядан қорғауды тексеру.

5. Тестілеу, зауыттық бақылау және жөнелту алдындағы инспекция (PSI).

Біздің өнімді жүктеу дәлдігі, сынақ стандарттары және құжаттама жүйелері LISEGA халықаралық құбырды қолдау жүйесімен салыстырылады. Өнімнің өзін ғана жеткізетін стандартты отандық өндірушілерден айырмашылығы, біз әрбір серіппелі қондырғымен жүктеме-орын ауыстыру қисығын қамтамасыз етеміз; біз сондай-ақ үшінші тараптың SGS тестілеуін және куәландырылған тексерулерді жеңілдетеміз, сондай-ақ шетелдік жобалар үшін PE/CPE инженерлерінің құжаттарды қарауына қолдау көрсетеміз.

Баптау және қолдау қызметтері

▶  Арнайы материалды теңшеу: Hastelloy, Monel және басқа арнайы қорытпалардан жасалған өнімдер қол жетімді.

▶  Стандартты емес дизайн: тұтынушы сызбалары мен нақты жұмыс жағдайлары бойынша әзірленген тапсырыс беруші өнімдер.

▶  Жүйелік шешімдер: Біріктірілген дизайн және химиялық зауыттар үшін құбырларды толық қолдау жүйелерін толық жеткізу.

▶  Техникалық қызмет көрсету: Орнату бойынша нұсқаулық пен іске қосу үшін кәсіпқой инженерлерді жіберуге болады.

▶  12 айлық кепілдік: ақауы бар өнімдер кепілдік мерзімі ішінде жөнделеді немесе тегін ауыстырылады.

Химиялық зауыттың көктемгі қолдауы және кәсіби таңдау бойынша кеңестер туралы қосымша ақпарат алу үшін біздің техникалық топқа хабарласыңыз.
