Ауыспалы серіппелі қолдау құбыр жүйесінің тұрақтылығын қалай жақсартады?

Мақаланың қысқаша мазмұны: A Айнымалы серіппелі қолдаужылу кеңеюінен, жиырылуынан және жұмыс жағдайының өзгеруінен туындаған тік қозғалысты қамтамасыз ете отырып, құбыр жүктерін тасымалдауға арналған механикалық құбырды қолдау құрылғысы. Қатты тіректерден айырмашылығы, ол болжанатын тірек күшін сақтай отырып, басқарылатын орын ауыстыруға мүмкіндік береді. Бұл оны әсіресе технологиялық қондырғылар, электр станциялары, мұнай өңдеу зауыттары, химиялық нысандар, СТГ жүйелері және басқа өнеркәсіптік құбырлар үшін пайдалы етеді. Бұл нұсқаулық Айнымалы серіппелі тіректердің қалай жұмыс істейтінін, оларды қалай дұрыс таңдауға болатынын, қандай техникалық факторлардың ең маңыздысы екенін және Tianshun қалай талап етілетін құбыр жүйелері үшін стандартты және теңшелген шешімдерді ұсына алатынын түсіндіреді.

Мазмұны

• 1. Айнымалы серіппелі тірек дегеніміз не?
• 2. Айнымалы серіппелі тірек қалай жұмыс істейді?
• 3. Өнеркәсіптік құбырларға неліктен айнымалы серіппелі тіректер қажет?
• 4. Айнымалы серіппе тірегінің негізгі құрамдас бөліктері қандай?
• 5. Айнымалы серіппелі тірек қалай таңдалуы керек?
• 6. Айнымалы серіппелі қолдау және тұрақты серіппелі қолдау
• 7. Айнымалы серіппелі тіректер қайда қолданылады?
• 8. Орнату кезінде нені тексеру керек?
• 9. Сапаны бақылау өнімділікке қалай әсер етеді?
• 10. Қандай теңшелетін опциялар қол жетімді?
• 11. Тяньшун қандай артықшылықтар бере алады?
• 12. Жиі қойылатын сұрақтар
• 13. Қорытынды

1. Айнымалы серіппелі тірек дегеніміз не?

A Айнымалы серіппелі қолдаубақыланатын тік қозғалысты қамтамасыз ету үшін құбырлар бөлігін қолдау үшін орам серіппесін пайдаланатын құбырды тірек жинағы. Ол әдетте құбыр белгіленген биіктікте тұра алмайтын жерде орнатылады, себебі жұмыс температурасы желдің кеңеюіне немесе жиырылуына әкеледі.

Кәдімгі қатты тіректе тіреу нүктесі негізінен тұрақты болып қалады. Ыстық құбыр кеңейген кезде бұл проблема болуы мүмкін. Құбыр жоғары немесе төмен қозғалуға әрекеттенуі мүмкін, ал қатты тірек бұл қозғалысқа қарсы тұрады. Алынған өзара әрекеттесу құбырға, жалғанған жабдыққа, саптамаларға, құрылымдық элементтерге және басқа тірек нүктелеріне тасымалданатын жүктемелерді арттыруы мүмкін.

Айнымалы серіппелі механизм неғұрлым икемді шешімді қамтамасыз етеді. Қолдау көрсетілетін құбыр тігінен қозғалғанда, серіппе қысылады немесе ұзарады. Сондықтан оның тірек күші серіппенің жүктеме-иілу сипаттамаларына сәйкес өзгереді.

Мақсат қозғалысты жою емес. Оның орнына мақсат -есептелген қозғалысты бақыланатын түрде жасауға мүмкіндік бере отырып, құбырды қолдаңыз.

Тяньшун компаниясы өнеркәсіптік құбырларға арналған ауыспалы серіппелі тіректерді шығарады және жүктеме, қозғалыс, орнату кеңістігі, қосылу талаптары, қоршаған орта жағдайлары және жоба сипаттамаларына негізделген конфигурацияларды қамтамасыз ете алады.

2. Айнымалы серіппелі тірек қалай жұмыс істейді?

Жұмыс принципі серіппелі жүктеме мен тік орын ауыстыру арасындағы қатынасқа негізделген. Құбыр суық болған кезде тіреуіште белгіленген бастапқы немесе суық жүктеме болады. Жүйе жұмыс температурасына жеткенде, құбыр тігінен қозғалуы мүмкін, бұл серіппенің қысылуын, демек, оның тірек күшін өзгертеді.

Мысалы, бу құбыры қызған кезде көтерілуі мүмкін. Егер айнымалы серіппелі тірек сол сызықтың астында орналасса, құбыр жоғары қарай жылжыған кезде серіппе қысылуы мүмкін. Тірек құбырдың салмағын көтеруді жалғастырады, бірақ серіппе оның жұмыс диапазонында қозғалған сайын тіректегі күш өзгереді.

Бұл мінез-құлықты тұжырымдамалық түрде көрсетуге болады:

Көктемгі жүктеменің өзгеруі = көктем жылдамдығы × тік қозғалыс

Нақты таңдау тек қарапайым есептеуге сүйенбей, құбырдағы кернеудің толық талдауын қарастыруы керек. Серіппе жылдамдығын, ыстық жүктемені, суық жүктемені, қол жетімді қозғалысты, қозғалыс бағытын және рұқсат етілген жүктеме ауытқуын бірге бағалау қажет.

Көптеген өнеркәсіптік жүйелер үшін тірек жүктемесінің бақыланатын өзгеруі қолайлы. Мұндай жағдайларда айнымалы серіппелі дизайн тұрақты серіппелі қолдауға үнемді және техникалық тұрғыдан сәйкес балама бола алады.

3. Өнеркәсіптік құбырларға неліктен айнымалы серіппелі тіректер қажет?

Өнеркәсіптік құбырлар сирек статикалық болады. Температураның өзгеруі, қысымның өзгеруі, іске қосу және өшіру циклдары, сұйықтық жағдайлары және технологиялық өзгерістердің барлығы құбырдың орналасуына және жүктерді қолдауға әсер етуі мүмкін.

Тиісті икемді қолдау жүйесі болмаса, шамадан тыс шектеу бірнеше мәселелерге әкелуі мүмкін:

• Құбырлардағы жоғары қайталама кернеулер.
• Жабдықтың саптамаларына шамадан тыс жүктемелер.
• Күтпеген қолдау реакциялары.
• Құбырлардың қосылымдарының айналасындағы бұрмалану.
• Дірілдің немесе осал жерлерде қозғалыстың жоғарылауы.
• Құбырдың жоспарланған биіктігін сақтаудың қиындығы.
• Құрылымдық қолдау мүшелеріне қосымша стресс.
• Қате қолдау параметрлерінен туындаған іске қосу мәселелері.

Айнымалы серіппелі тірек құбыр қозғалған кезде өзгеретін тірек күшін қамтамасыз ету арқылы осы тапсырманың бір бөлігін шешеді.

Бұл әсіресе ұзын ыстық желілер, тік көтергіштер, жабдық қосылымдары, бу жүйелері, сору құбырлары, технологиялық желілер және тік жылу ығысуын қатты тіректермен тиімді орналастыру мүмкін емес басқа жерлерде маңызды.

4. Айнымалы серіппе тірегінің негізгі құрамдас бөліктері қандай?

Нақты құрылыс конфигурацияға байланысты өзгерсе де, әдеттегі айнымалы серіппелі тірек бірнеше маңызды элементтерді қамтиды.

Көктемнің өзі ерекше маңызды. Оның материалы, термиялық өңдеуі, өндіру дәлдігі, алдын ала орнату және жүктеме сынағы дайын тіректің сенімділігіне тікелей әсер етеді.

Тяньшун қолданбалы конструкциялар үшін 60Si2MnA немесе 50CrVA сияқты серіппелі материалдарды пайдаланады және жұмыс ортасы мен жоба талаптарына сәйкес корпус пен қосылым құрамдастарын конфигурациялай алады.

5. Айнымалы серіппелі тірек қалай таңдалуы керек?

Дұрыс таңдау нақты инженерлік деректерден басталады. Тіректі тек құбырдың диаметріне сәйкес таңдау жеткіліксіз, өйткені серіппелі тірек тек құбыр өлшеміне емес, ең алдымен жүктеме мен қозғалысқа жауап береді.

Маңызды таңдау параметрлері мыналарды қамтиды:

1. Жұмыс немесе ыстық жүктеме:Қалыпты жұмыс жағдайында тірек көтеретін жүк.
2. Суық жүктеме:Орнату жағдайына байланысты жүктеме немесе параметр.
3. Тік қозғалыс:Күтілетін орын ауыстыру және оның бағыты.
4. Көктемгі мөлшерлеме:Қозғалыс пен тірек күшінің өзгеруі арасындағы байланыс.
5. Жүктеменің рұқсат етілген ауытқуы:Құбырларды талдаумен рұқсат етілген тірек күшінің максималды өзгеруі.
6. Қолжетімді орнату кеңістігі:Корпустың диаметрі мен биіктігі нақты құрылымға сәйкес келуі керек.
7. Қосылу тәртібі:Қолдау үшін белгілі бір жоғарғы, төменгі, бұрандалы немесе фланецті қосылым қажет болуы мүмкін.
8. Жұмыс ортасы:Температура, ылғалдылық, коррозиялық атмосфера, сыртқы әсер және басқа сайт жағдайлары материал мен жабын таңдауына әсер етуі мүмкін.

Ең қауіпсіз әдіс - құбыр кернеуін талдау және тіреу сызбасынан тіреуді таңдау. Тианшунь қолайлы серіппелі серияны ұсынбас бұрын ыстық жүктеме, суық жүктеме, қозғалыс және өлшемдік ақпаратты қарап шығуы мүмкін.

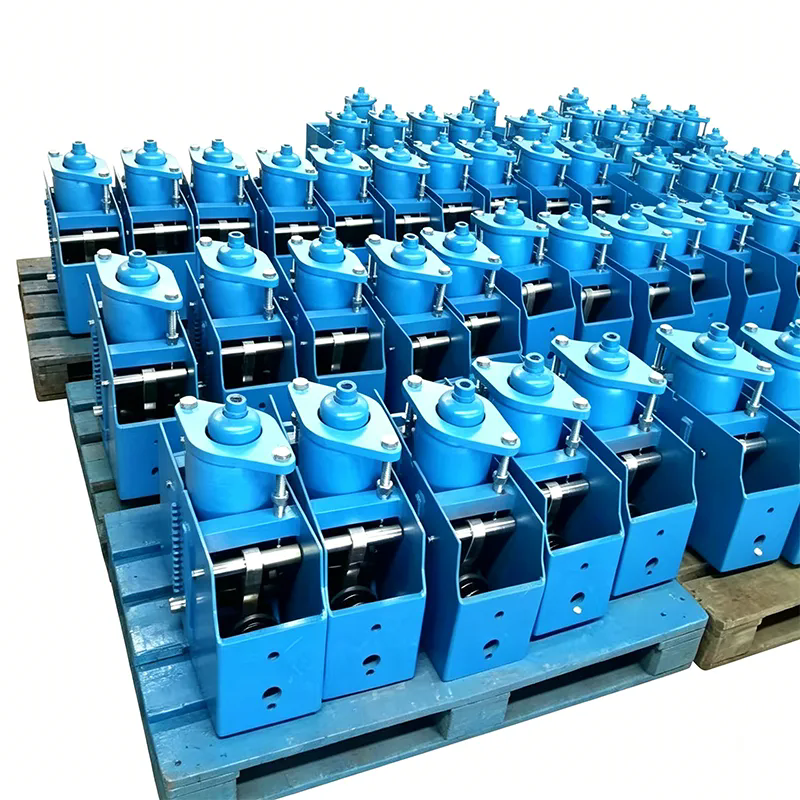

6. Айнымалы серіппелі қолдау және тұрақты серіппелі қолдау

Айнымалы және тұрақты серіппелі тіректер байланысты, бірақ әртүрлі инженерлік мәселелерді шешеді. Негізгі айырмашылық - құбыр қозғалған кезде тірек күшінің қаншалықты өзгеретіні.

Шешім әрқашан инженерлік талаптарға негізделуі керек. Тұрақты серіппе автоматты түрде жоғары деп саналмауы керек. Есептелген тірек-жүктеме ауытқуы қолайлы болған жағдайда, Айнымалы серіппелі тірек қажетсіз күрделіліксіз қажетті қозғалыс мүмкіндігін қамтамасыз ете алады.

7. Айнымалы серіппелі тіректер қайда қолданылады?

Ауыспалы серіппелі тіректер құбырлар айтарлықтай тік ығысуға ұшырайтын өнеркәсіптік нысандарда кеңінен қолданылады.

• Жылу электр станциялары:Бу, қоректік су, қазандық және қосалқы құбырлар.
• Аралас циклді электр станциялары:Жоғары температура және жоғары қысымды құбыр жүйелері.
• Мұнай өңдеу зауыттары:Технологиялық желілер, инженерлік жүйелер және жабдыққа қосылған құбырлар.
• Мұнай-химия зауыттары:Ыстық технологиялық құбырлар және күрделі құбыр тартпалары.
• Химиялық зауыттар:Температураның өзгеруіне және коррозиялық атмосфераға ұшыраған желілер.
• СТГ қондырғылары:Мұқият басқарылатын қозғалыс пен қолдауды қажет ететін құбыр жүйелері.
• Болат фабрикалары:Жоғары температура процесі және коммуналдық құбырлар.
• Өнеркәсіптік коммуналдық жүйелер:Бу, конденсат, салқындатқыш су және басқа да қызмет көрсету желілері.

Суық немесе оқшауланған құбырлар үшін серіппелі тірек оқшаулауды қорғауға және қажетті жылу өнімділігін сақтауға арналған кеңірек тірек құрылымына біріктірілуі мүмкін.

8. Орнату кезінде нені тексеру керек?

Тіпті дұрыс өндірілген Айнымалы серіппелі тірек дұрыс орнатылмаған немесе реттелмеген жағдайда нашар жұмыс істей алады. Сондықтан орнатуды жай механикалық монтаждау тапсырмасы емес, инженерлік басқарылатын әрекет ретінде қарастыру керек.

Орнату алдында мыналарды тексеріңіз:

• Қолдау үлгісі мен тег нөмірі бекітілген сызбаға сәйкес келеді.
• Серіппе өлшемі көрсетілген жүктеме ауқымына сәйкес келеді.
• Суық параметрі дұрыс.
• Қозғалыс бағыты құбыр қозғалысына сәйкес келеді.
• Қолдаудың жұмыс сапары бойына жеткілікті бос орын бар.
• Құрылымдық қондырмалар есептелген жүктемелерге төтеп бере алады.
• Уақытша тасымалдау құлыптары немесе шектеулері өндірушінің нұсқауларына сәйкес өңделеді.
• Саяхат көрсеткіші көрінеді және дұрыс орналастырылған.

Көбінесе өріс проблемаларының бірі - тазартудың жеткіліксіздігі. Құбыр суық болған кезде тіреуіш болуы мүмкін, бірақ термиялық қозғалыс пайда болғаннан кейін жақын маңдағы болатқа кедергі келтіруі мүмкін. Орнату алдында толық қозғалыс конвертін тексеру сайттың қымбат модификацияларының алдын алады.

Сыртқы қондырғылар да тиісті коррозиядан қорғауды қажет етеді. Қоршаған ортаға байланысты боялған көміртекті болат, ыстық мырышталған компоненттер, тот баспайтын болаттан жасалған бұйымдар немесе арнайы жабын жүйелері қарастырылуы мүмкін.

9. Сапаны бақылау өнімділікке қалай әсер етеді?

Серіппелі тірек - бұл жүк көтергіш механикалық компонент. Сондықтан өндіріс консистенциясы маңызды, себебі серіппелі сипаттамалардағы немесе құрастыру параметрлеріндегі шағын айырмашылықтар нақты қолдау реакциясына әсер етуі мүмкін.

Сенімді өндіріс процесі мыналарды қамтуы керек:

1. Кіріс материалдарын тексеру.
2. Серіппелі материалды және өлшемді тексеру.
3. Қажет болған жағдайда бақыланатын термиялық өңдеу.
4. Көктемді алдын ала орнату және тұрақтандыру.
5. Дайындалған компоненттерді өлшемді тексеру.
6. Құрастыруды тексеру.
7. Суық жүктеме параметрі.
8. Толық жол жүру жүктемесін сынау.
9. Саяхат көрсеткішін тексеру.
10. Қорытынды құжаттама және бақылау.

Тяньшун оның айнымалы серіппелі тіректері жүк тиеу алдында жүк сыналатынын, сынақ жүктің белгіленген жағдайлары мен серіппелі қозғалысын қамтитынын айтады. Сынақ құжаттамасы тиісті тапсырыстар үшін берілуі мүмкін, сонымен қатар жоба талап еткенде үшінші тараптың тексеруін ұйымдастыруға болады.

Экспорттық жобалар үшін тұтынушылар өндірісті бастамас бұрын қажетті материал сертификаттарын, тексеру жоспарларын, жабын талаптарын, өлшемдік рұқсаттарды және қолданылатын стандарттарды нақтылауы керек.

10. Қандай теңшелетін опциялар қол жетімді?

Өнеркәсіптік құбырлар сирек бір әмбебап конфигурацияға сәйкес келеді. Тіпті серіппелі механизм стандартталған болса да, айналадағы қондырғы модификацияларды қажет етуі мүмкін.

Жобаға байланысты теңшеу мыналарды қамтуы мүмкін:

• Стандартты емес тік жүріс.
• Арнайы корпус биіктігі немесе диаметрі.
• Реттелетін қосылым өлшемдері.
• Әр түрлі орнату конфигурациялары.
• Коррозияға төзімді жабдық.
• Арнайы қорғаныс жабындары.
• Агрессивті ортаға арналған тот баспайтын болаттан жасалған компоненттер.
• Ауыр жүкті немесе қос серіппелі қондырғылар.
• Реттелетін саяхат көрсеткіштері.
• Қосымша көтеру немесе орнату мүмкіндіктері.

Тяньшун инженерлік сызбалардан, қолдау кестелерінен, құбыр кернеуі деректерінен немесе тұтынушы сипаттамаларынан жұмыс істей алады. Баға белгілеу сатысында нақты ақпаратты ұсыну дайындау немесе орнату кезінде өлшемдік қайшылықтарды және соңғы кезеңдегі өзгерістерді болдырмауға көмектеседі.

11. Тяньшун қандай артықшылықтар бере алады?

Өнеркәсіптік сатып алушылар үшін айнымалы серіппелі қолдаудың мәні көктемнің өзінен асып түседі. Дұрыс таңдау, өндірісті бақылау, құжаттама және жеткізуді үйлестіру жобаның соңғы нәтижесіне әсер етеді.

Тяньшун өнеркәсіптік құбырларды қолдау өнімдеріне назар аударады және стандартталған және теңшелген ауыспалы серіппелі қолдау шешімдерін ұсынады. Оның өнім ассортименті әртүрлі серіппелі тірек конфигурацияларын және әртүрлі құбырларды орналастыруға арналған жүктеме сыйымдылығын қамтиды.

Тәжірибелі өндірушімен жұмыс істеудің негізгі артықшылықтары мыналарды қамтиды:

• Инженерлік таңдау:Қолдау таңдау тек құбыр диаметріне емес, нақты жүктеме мен қозғалыс деректеріне негізделуі мүмкін.
• Икемді конфигурациялар:Жоба талаптарына сәйкес әр түрлі орнату шараларын орналастыруға болады.
• Зауыт өндірісі:Өндіріс және сынау бақыланатын өндірістік процедуралар бойынша жүзеге асырылады.
• Жүктеме сынағы:Аяқталған тіректерді белгіленген жүктеме және қозғалыс жағдайларымен тексеруге болады.
• Баптау:Арнайы өлшемдерді, материалдарды, жабындарды және қосылым бөлшектерін қарастыруға болады.
• Жобаны қолдау:Орнату қаупін азайту үшін өндіру алдында техникалық ақпаратты қарап шығуға болады.

Тяньшуннан баға ұсынысын сұраған кезде тұтынушылар қолдау белгісін, жұмыс жүктемесін, суық жүктемені, тік қозғалысты, қозғалыс бағытын, орнату биіктігін, талап етілетін стандартты, қосылым түрін, қоршаған орта жағдайларын және бос орынды қамтамасыз ету арқылы таңдау дәлдігін жақсарта алады.

12. Жиі қойылатын сұрақтар

Айнымалы серіппелі қолдаудың негізгі мақсаты қандай?

Оның негізгі мақсаты - басқарылатын тік қозғалысқа мүмкіндік беретін құбырды қолдау. Серіппе жылу ығысуын қамтамасыз етеді, ал тірек күші көрсетілген жұмыс ауқымында өзгереді.

Айнымалы серіппелі тірек қашан қолданылуы керек?

Ол әдетте құбыр жүйесі тік қозғалысты сезінгенде және құбыр кернеуінің талдауына сәйкес тірек жүктемесінің нәтижесіндегі өзгеріс қолайлы болғанда қолайлы. Жүктеменің өте шектеулі ауытқуы бар маңызды орындар оның орнына тұрақты серіппелі орналасуды қажет етуі мүмкін.

Айнымалы серіппелі қолдауды таңдау үшін қандай ақпарат қажет?

Ең пайдалы ақпарат ыстық жүктеме, суық жүктеме, тік қозғалыс, қозғалыс бағыты, тірек орны, орнату өлшемдері, қосылым тәртібі, жұмыс температурасы және қолданыстағы жоба стандарттарын қамтиды.

Тяньшун теңшелген айнымалы серіппелі тіректерді жасай ала ма?

Иә. Tianshun арнайы саяхат, корпус өлшемдері, қосылымдар, материалдар, жабындар және орнату шарттары сияқты талаптарға теңшелген конфигурацияларды қамтамасыз етеді.

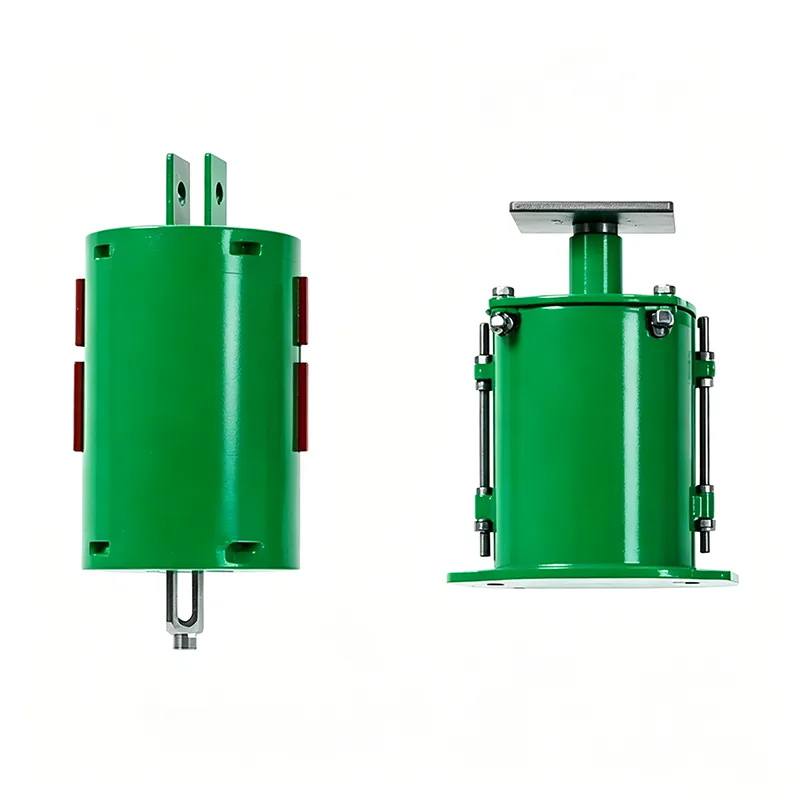

Айнымалы серіппелі ілгіш пен айнымалы серіппелі тіректің айырмашылығы неде?

Серіппе механизмі бірдей негізгі функцияны орындайды, бірақ орнату тәртібі әртүрлі. Серіппелі ілгіш әдетте үстіңгі құрылымнан ілінеді, ал серіппелі тірек конструкцияға байланысты құбырдың астында немесе жанында орналасуы мүмкін.

Серіппелі тірек қалай тексеріледі?

Тестілеу суық және жұмыс позицияларында көрсетілген жүктемені тексеруді, жүруді тексеруді, серіппелі орнатуды растауды және дайын жинақты тексеруді қамтуы мүмкін. Нақты тексеру процедурасы жобаның ерекшелігіне және сатып алу талаптарына байланысты.

Ауыспалы серіппелі тіректерді сыртта пайдалануға бола ма?

Иә. Сыртқы қолданбалар коррозиядан қорғауды, жабын жүйелерін, дренажды, қоршаған ортаға әсер етуді және жабдықты таңдауды қажет етеді. Tianshun әртүрлі жұмыс орталары үшін қолайлы бетті өңдеу опцияларын ұсына алады.

Ауыспалы серіппелі тірек қатты құбыр тірегін алмастыра ала ма?

Автоматты емес. Қолдау түрі құбырлардың орналасуы мен кернеуді талдау негізінде анықталуы керек. Айнымалы серіппе бақыланатын тік икемділік қажет болған жағдайда орынды; Қатты тіректер қозғалыс қажет емес немесе шектеу дизайнның бір бөлігі болған жағдайда жарамды болып қалады.

13. Қорытынды

A Айнымалы серіппелі қолдаусенімді құбыр тірегін сақтай отырып, тік жылу қозғалысын басқарудың практикалық әдісін қамтамасыз етеді. Құбыр қозғалған кезде серіппенің қысылуын немесе ұзартылуын өзгертуге мүмкіндік беру арқылы ол термобелсенді құбырлар шамадан тыс шектелген кезде пайда болуы мүмкін жағымсыз әсерлерді азайтады.

Дегенмен, сәтті қолдану сәйкес жүктеме рейтингі бар серіппені таңдаудан көп нәрсеге байланысты. Ыстық және суық жүктемелер, тік қозғалыс, қозғалыс бағыты, жүктің рұқсат етілген ауытқуы, орнатуды тазарту, қоршаған ортаға әсер ету, қосылым конфигурациясы, өндіріс сапасы және сынақ талаптары ескерілуі керек.

Электр энергиясын өндіру, мұнай-химия, химиялық өңдеу, СТГ, мұнай өңдеу зауыты, болат және басқа өнеркәсіптік құбыр жүйелері үшін дұрыс тірек конструкциясы механикалық тұрақтылықты жақсартуға және орнату мен техникалық қызмет көрсетуді жеңілдетуге көмектеседі.

Тяньшунстандартты және теңшелген өнеркәсіптік қолданбалар үшін айнымалы серіппелі қолдау шешімдерін ұсынады. Егер сізде құбырды қолдау сызбасы, серіппелі кесте, жүктеме деректері немесе арнайы орнату талаптары болса, техникалық бағалау және сәйкес конфигурация үшін жоба мәліметтерін Tianshun командасына жіберіңіз.Бізбен хабарласыңыбүгін айнымалы серіппелі қолдау талаптарын талқылау және құбыр жобасының практикалық шешімін алу.
