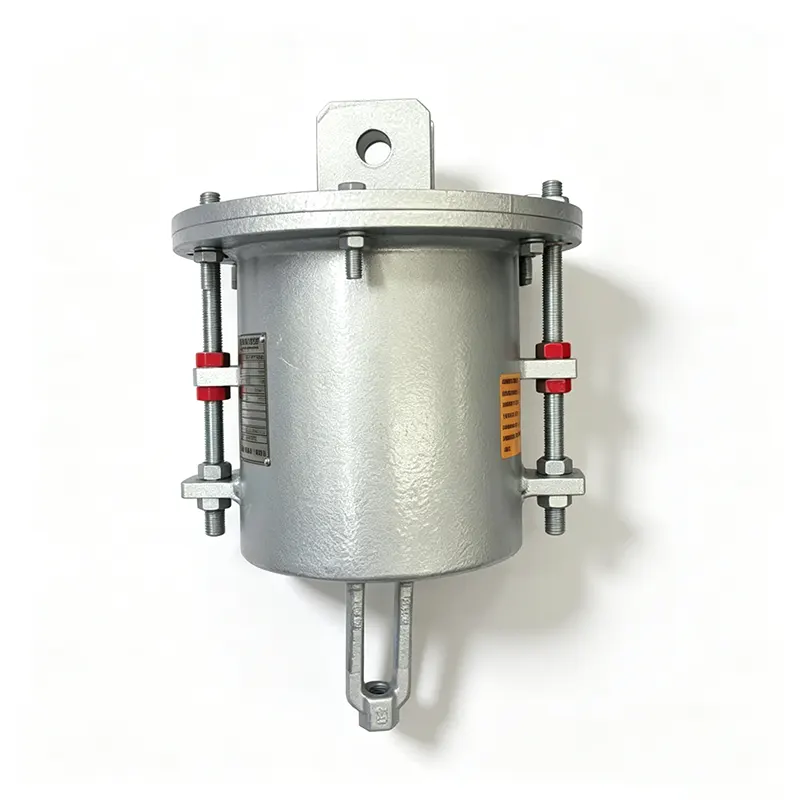

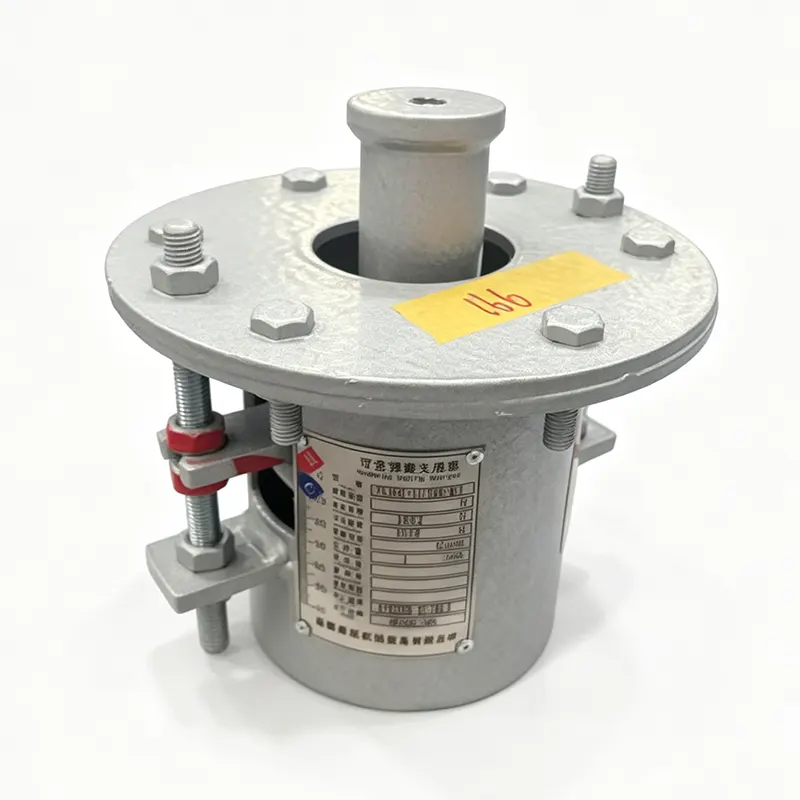

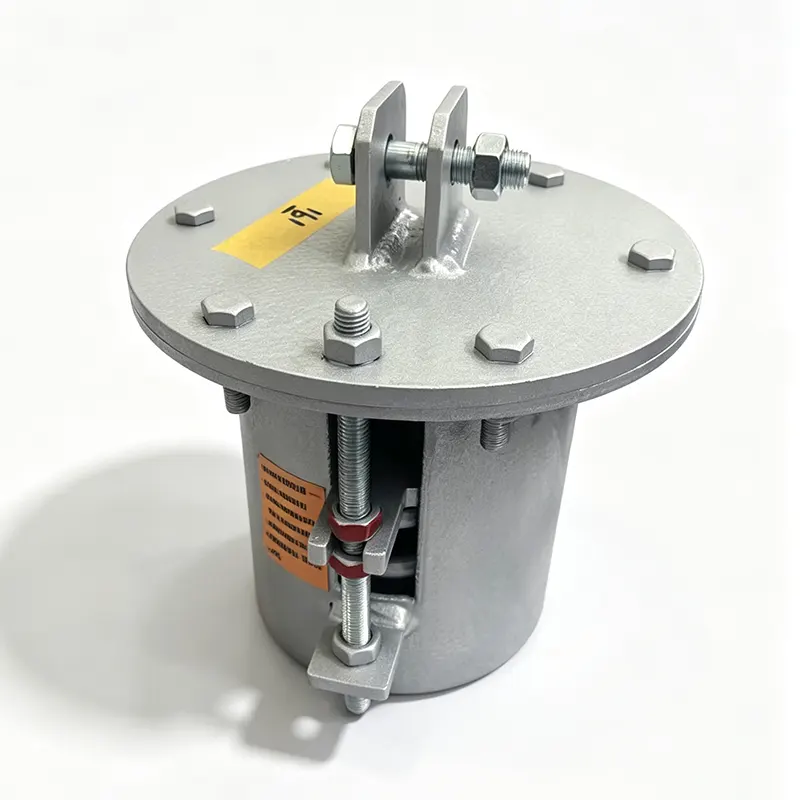

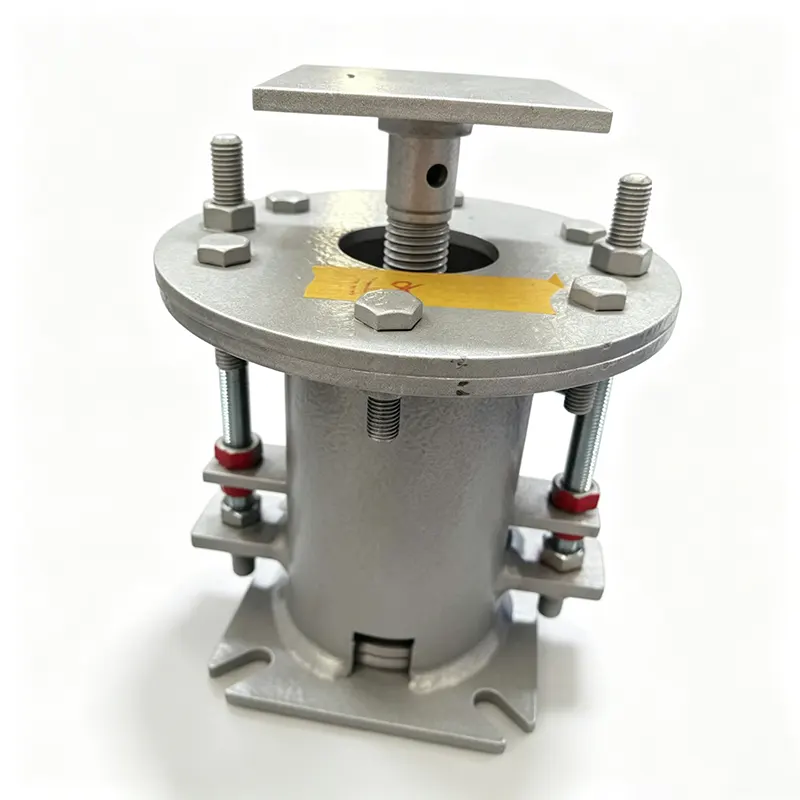

Жоғары температурадағы айнымалы серіппелі ілгіш

Янчжоу Тяньшун Қытайдағы Цзянсу қаласындағы 35 000 м² зауыттан қуат, мұнай-химия және өнеркәсіп салаларына арналған айнымалы серіппелі ілгіштерді шығарады. Біздің жоғары температура нұсқалары болжанатын жүктеме өнімділігін сақтай отырып, құбыр бетінің температурасын қоршаған ортадан әлдеқайда жоғары өңдеуге арналған. Құбырларды қолдаудың он төрт жылдық тәжірибесі және ISO 9001:2015 сертификаты бар сапа жүйесі біз 45-тен астам елге жеткіземіз.

Бұл суретте өнімнің жүк көтергіштік дәлдігі мен жұмыс сенімділігін тексеру үшін жүктеме мен орын ауыстырудың негізгі параметрлерін қоса, айнымалы серіппелі тірек/ілгіштің жүктеме бойынша ығысу өнімділігі қисығы көрсетілген.

Әрбір құрылғы жөнелту алдында жүктеме калибрлеуіне және өнімділік сынағына жатады. Параметр жүктемесінің ауытқуы ANSI/MSS‑SP‑58‑2018 халықаралық стандартына, сондай-ақ NB/T47039‑2013 сәйкес келетін ±5% шегінде бақыланады.

Өнімдер энергетикалық, мұнай-химиялық және басқа өнеркәсіптік құбыр жүйелеріне қойылатын техникалық талаптарға сәйкес келеді. MSS‑SP‑58‑2018 сәйкес айнымалы серіппелі қондырғылар үшін максималды рұқсат етілген жүктеме өзгермелілігі толық жұмыс сапары кезінде жұмыс істейтін ыстық жүктеменің 25% аспауы керек.

Айнымалы серіппелі ілгіш қай жерде орналасады

Әрбір құбырдың жұмысы тұрақты жүктемені қажет етпейді. Термиялық ығысу шектелген кезде, айнымалы серіппелі ілгіш сенімді және үнемді шешім ұсынады. Құбыр тігінен кеңейген немесе қысқарған кезде тірек күші белгілі және басқарылатын ауқымда өзгереді. Серіппенің өлшемдері бұл жүктеме ауытқуы құбыр кернеуін талдау арқылы белгіленген шектерде қалып, құбырды суықтан ыстыққа дейін дұрыс ұстап тұру кезінде жалғанған жабдықтағы шамадан тыс кернеуді болдырмайды.

Жоғары температурада қызмет көрсету үшін дизайн стандартты серіппелі катушкалардан асып түседі. Құбырдың жоғары температуралары ілгіштер жинағына жылу шығаруы немесе өткізуі мүмкін, қарапайым серіппелі болатты жұмсартады және калибрленген жүктемені ауыстырады. Температурасы жоғары айнымалы серіппелі ілгіштер мұны материалды таңдаумен және жұмыс конвертіндегі белгіленген серіппе жылдамдығын және жүктеме ауқымын сақтайтын бетті қорғаумен шешеді.

Жоғары температуралық дизайнды сенімді ететін не

Жоғары температураға есептелген көктемгі материалдар

Стандартты серіппелер температура көтерілген кезде күшін жоғалтады және шөгеді. Біз нақты экспозицияға сәйкес келетін орам материалдарын таңдаймыз. 150 °C-қа дейінгі орташа жоғарылау жағдайлары үшін 50CrVA немесе 60Si2Mn тұрақты механикалық қасиеттерді сақтайды. Температура 300 °C немесе одан жоғары болғанда, Inconel X-750 сияқты никель негізіндегі қорытпалар көрсетіледі. Материалдың әрбір қызуы құрамы мен термиялық өңдеуінің қажетті сортқа сәйкестігін растайтын толық диірмен сертификаттарымен және бақылау жазбаларымен бірге келеді.

Жүктеменің өзгеруі жоба шегінде сақталады

Ауыспалы серіппелі ілгіш суық күйде, ыстық жұмыс күйінде және әрбір аралық нүктеде әртүрлі күш тудырады. Біздің инженер-конструкторлар клиенттің құбыр кернеуі туралы есебіндегі рұқсат етілген жүктеме ауытқуымен жұмыс істейді және ауытқуды әдетте жұмыс жүктемесінің 15% немесе 25% дейін шектейтін серіппені таңдайды, бірақ қажет болған кезде қатаң шектеулерді орындауға болады. Әрбір құрылғы салқын және ыстық позициялардағы жүктің көрсетілген жолаққа түсетінін тексеру үшін калибрленген стендте орнатылады және сыналады.

Аппараттық құралдарды коррозиядан және жылудан қорғау

Корпус және құрылымдық құрамдас бөліктер стандартты түрде ыстық мырышпен немесе жоғары температуралы эпоксидті бояумен аяқталады. Ерекше агрессивті немесе циклдік жылу әсеріне біз қосымша термиялық тосқауыл жабындарын ұсынамыз немесе баспайтын болаттан корпусты дайындаймыз. Бұл шаралар қызмет көрсету жылдарында серіппелі қозғалысқа кедергі келтіруі мүмкін масштабтауды, тоттануды және бетінің деградациясын болдырмайды.

Ілгішті шешпей-ақ орнында реттеу

Жүктемені реттеу бұрандасы және 2% қадаммен белгіленген теру өлшегіші торап тобына орнатылған жүктемені үлгіге байланысты ±10%-дан ±20%-ға дейін дәл реттеуге мүмкіндік береді. Бұл өрісті реттеу мүмкіндігі орнатылған жағдай жобалық сызбадан аздап ерекшеленгенде немесе құрылыс кезінде құбыр бағыты өзгергенде құнды болады.

Саяхат тоқтатылады және көрінетін масштаб

Әрбір ілгіште шамадан тыс соғудан қорғау үшін үстіңгі және астыңғы қозғалыс аялдамалары бар. Айқын көрінетін саяхат шкаласы орнату және техникалық қызмет көрсету қызметкерлеріне ағымдағы жағдайды бір қарағанда растауға мүмкіндік береді. Суық алдын ала орнатылған позиция алынбалы қозғалыс тоқтатқыштарымен құлыпталған, бұл серіппені бұрмастан гидростатикалық сынақ пен химиялық тазалауды жалғастыруға мүмкіндік береді.

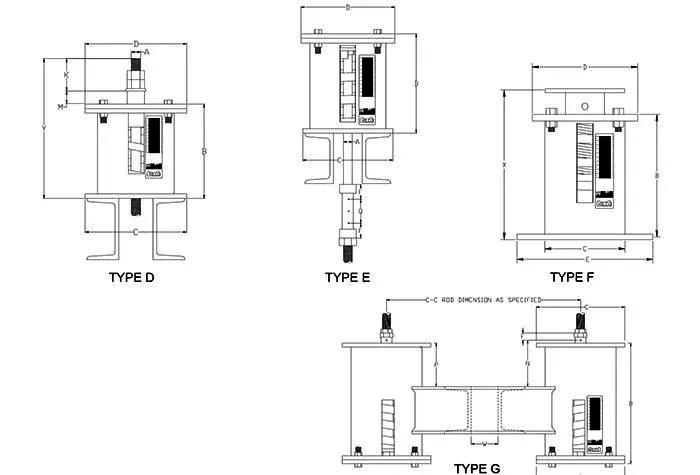

Техникалық шолу

Арнайы саяхаттар, жүктеме көрсеткіштері және жоғары температуралық материалдар біздің тұрақты жеткізіліміміздің бөлігі ретінде өңделеді. Сұраныс берілгенде, біз халықаралық стандарттарды өзгертеміз және өндіру алдында техникалық үйлесімділікті растаймыз.

Сапаны бақылау және құжаттама

Біздің ISO 9001 сертификатталған сапа жүйеміз кіріс серіппелі сымды тексеруден бастап соңғы жүктеме сынауына дейінгі әрбір қадамды басқарады. Әрбір жоғары температура айнымалы серіппелі ілгіш клиенттің көрсеткен суық жүктемесіне және сынақ стендінде жүруіне алдын ала орнатылған. Біз суық, аралық және ыстық позициялардағы жүктемелерді жазып аламыз және ауытқудың төзімділік шегінде екенін растаймыз. Бұл жазбалар толық бақылау пакеті үшін сақталады және оларды жөнелтумен бірге беруге болады.

Серіппелі катушкаларға, құрылымдық болатқа және қорғаныс жабындарына арналған материал сертификаттары жылу немесе партияға байланысты. Жобалар ASME, EN немесе басқа халықаралық құбыр кодтарына сәйкестікті талап еткенде, біз бекіту үшін қажетті құжаттама пакеттерін береміз.

Температурасы жоғары айнымалы серіппелі ілгіштер қолданылатын жерлерде

Бұл ілгіштер тік ығысу бар, бірақ шектен тыс емес орташа және жоғары температурадағы құбыр жүйелерін қолдайды. Типтік қондырғыларға қосалқы бу желілері, қазандықтың қоректік су құбырлары, экономайзердің кіріс және шығыс желілері, мұнай өңдеу және химиялық зауыттардағы ыстық май тізбектері, өнеркәсіптік нысандардағы орташа қысымды буды тарату және жоғары температуралы ауа құбырлары жатады. Әрбір жағдайда ілгіш құбыр кернеуін жобалық шектерде сақтай отырып, тік қозғалысты қамтамасыз етеді, тұрақты жүктемені қолдаудың құны мен конверті жоқ.

Жиі қойылатын сұрақтар

Айнымалы серіппелі ілгіш пен тұрақты серіппелі ілгішті қалай таңдауға болады?

Шешім рұқсат етілген жүктеменің өзгеруіне байланысты. Егер құбыр кернеуі туралы есеп суық және ыстық күйлер арасындағы жүктемені өзгертуге мүмкіндік берсе, айнымалы серіппелі ілгіш төмен бағамен сенімді қолдауды қамтамасыз етеді. Құбыр қандай да бір маңызды өзгерістерді қабылдай алмаса, тұрақты серіппелі ілгіш қажет. Біздің инженерлік команда сіздің жүк және саяхат деректеріңізді қарап, сәйкес түрін ұсына алады.

Температурасы жоғары айнымалы серіппелі ілгіш үшін максималды жұмыс температурасы қандай?

50CrVA сияқты стандартты легирленген серіппелі болаттармен ілгіш серіппелі катушканың өзі шамамен 150 °C-ден 200 °C-қа дейін жететін ортада сенімді жұмыс істей алады. 350 °C дейінгі көктемгі температуралар үшін біз Inconel X-750 сияқты никель негізіндегі қорытпаларға көшеміз. Қорытпаны өзіңіз көрсетудің қажеті жоқ; күтілетін көктемгі экспозиция температурасын бөлісіңіз және біздің инженерлер дұрыс материалды таңдайды.

Тяньшун өте үлкен немесе өте кішкентай жүктер үшін айнымалы серіппелі ілгіштерді жасай ала ма?

Біздің стандартты диапазонымыз 0,5 кН-ден 250 кН-ға дейінгі аралықты қамтиды. Бұл жолақтан тыс жүктемелер тапсырыстық инженерия ретінде өңделеді. Кіші аспап желісінің тіректері мен негізгі бу желілеріне арналған ауыр көтергіш ілгіштер біздің мекемеде шығарылды және сынақтан өтті.

Жоғары температура немесе коррозиялық атмосфера үшін жабудың қандай нұсқалары бар?

Ыстық мырыштау мен жоғары температуралы эпоксидті өңдеуден басқа, біз термикалық өңделген силикон негізіндегі жабындарды, халярлы жабындыларды қолдана аламыз немесе баспайтын болаттан корпусты жасай аламыз. Егер сіздің сайтыңыз жағалауда, теңізде немесе химиялық агрессивті болса, бұл туралы сұрау кезінде атап өтіңіз және біз сәйкес қорғаныс жүйесін ұсынамыз.

Айнымалы серіппелі ілгіштер орнату нұсқауларымен бірге келеді ме?

Иә. Әрбір ілгіште көтеру, алдын ала орнатылған тоқтатуды жою және жүкті тексеруді қамтитын қысқаша орнату нұсқаулығы жеткізіледі. Біз сондай-ақ пайдалануға беру туралы егжей-тегжейлі нұсқаулар береміз, осылайша учаске командасы тапсыру алдында дұрыс жұмысты растай алады.

Стандартты жоғары температура айнымалы серіппелі ілгіш үшін әдеттегі жеткізу уақыты қандай?

Әдетте жинақталған серіппелі материалдары бар стандартты үлгілерді төрт-алты апта ішінде жасауға, алдын ала орнатуға және сынауға болады. Арнайы қорытпалар және үлкен жүк сыйымдылығы мұны ұзартуы мүмкін және біз кестені баға белгілеу кезінде растаймыз.

Тяньшунмен жұмыс

Жоғары температура айнымалы серіппелі ілгіш туралы бізге хабарласқанда, құбырды қолдау инженерлік білімі бар арнайы есеп менеджері сұрауыңызды өңдейді. Біз сіздің жұмыс жағдайларыңызды, соның ішінде температураны, саяхатты, жүктемені және қолданыстағы дизайн кодын қарастырамыз және 24 сағат ішінде техникалық ұсынысты қайтарамыз. Арнайы серіппелі материалдар, стандартты емес саяхаттар, арнайы фитингтер және жобаға қатысты құжаттама ерекше ерекшеліктер емес, әдеттегі бизнес ретінде қарастырылады.

Жеткізуден кейін біз орнатуды қолдау және техникалық қызмет көрсету бойынша нұсқаулық үшін қолжетімді боламыз. Біздің бизнесіміздің 70%-дан астамы қайталанатын тапсырыстардан келеді, біз оны мыңдаған термиялық циклдардағы өнім өнімділігінің ең күшті растауы деп білеміз.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 м² нысан, Цзянсу, Қытай – 45-тен астам елге экспорттау.

Құбыр қызып тұрғанда да тіреуіштің сенімділігін сақтайтын жоғары температурадағы айнымалы серіппелі ілгіштер.
