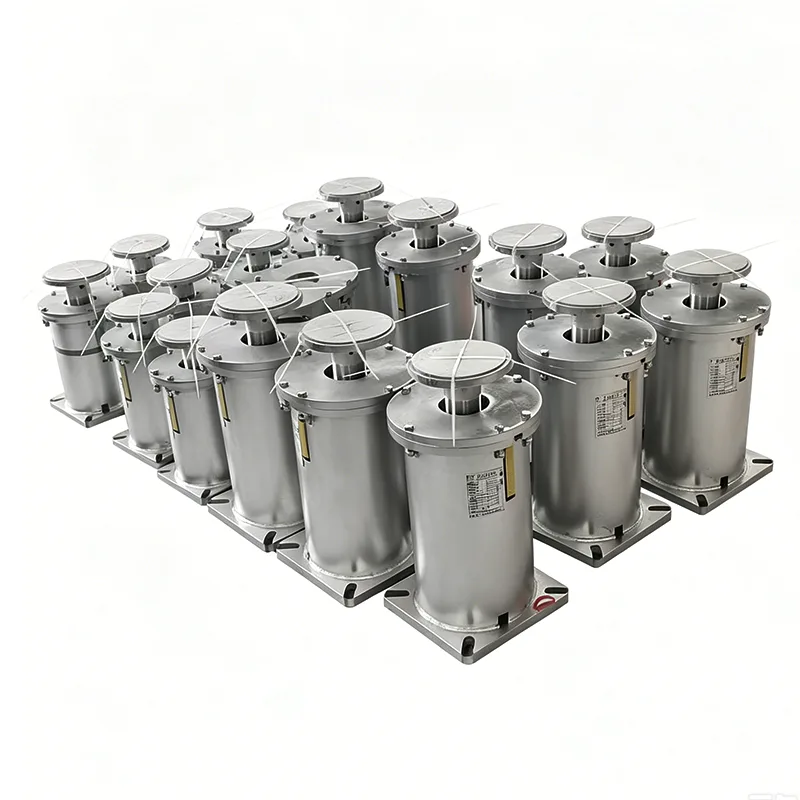

Yangzhou Tianshun Pipeline Technology Co., Ltd., 2012 жылы негізі қаланған, HG/T 20644 айнымалы серіппелі тіректер мен ілгіштер стандартына қатаң сәйкес өнімдердің толық спектрін шығарады. F түріндегі айнымалы серіппелі тірек - бұл құбырлардың төменгі тірегі үшін арнайы әзірленген стандартты сериядағы негізгі типтегі тірек өнімі. Ол энергетикада, мұнай-химияда, металлургияда және басқа салаларда шағын және орта ығысу құбыры жүйелерінде кеңінен қолданылады және машина жасауда ең көп қолданылатын ауыспалы серіппелі модельдердің бірі болып табылады.
Бұл суретте өнімнің жүк көтергіштік дәлдігі мен жұмыс сенімділігін тексеру үшін жүктеме мен орын ауыстырудың негізгі параметрлерін қоса, айнымалы серіппелі тірек/ілгіштің жүктеме бойынша ығысу өнімділігі қисығы көрсетілген.
Әрбір құрылғы жөнелту алдында жүктеме калибрлеуіне және өнімділік сынағына жатады. Параметр жүктемесінің ауытқуы ANSI/MSS‑SP‑58‑2018 халықаралық стандартына, сондай-ақ NB/T47039‑2013 сәйкес келетін ±5% шегінде бақыланады.
Өнімдер энергетикалық, мұнай-химиялық және басқа өнеркәсіптік құбыр жүйелеріне қойылатын техникалық талаптарға сәйкес келеді. MSS‑SP‑58‑2018 сәйкес айнымалы серіппелі қондырғылар үшін максималды рұқсат етілген жүктеме өзгермелілігі толық жұмыс сапары кезінде жұмыс істейтін ыстық жүктеменің 25% аспауы керек.
| Айнымалы серіппелі ілгішке арналған кесте | Мысал |
| Ілгіш түрі/конфигурациясы | A, B, C, D, E, F, G типтері |
| Көктем өлшемі / № | № 0 - № 22 |
| Саяхат диапазоны | 30мм, 60мм, 90мм, 120мм 180 мм |
| Жұмыс жүктемесі | 0,2 кН - 400 кН |
| Орнатылған жүктеме (суық жүктеме) | кН / кгс |
| Жұмыс жүктемесі (ыстық жүктеме) | кН / кгс |
| Қозғалыс бағыты | Жоғары/төмен |
| Өзгергіштік (%) | ≤ 25% (стандартты) |
| Беттік өңдеу | Ыстық сумен боялған |
| Тұрғын үй материалы | Көміртекті болат (Q235/Q355) |

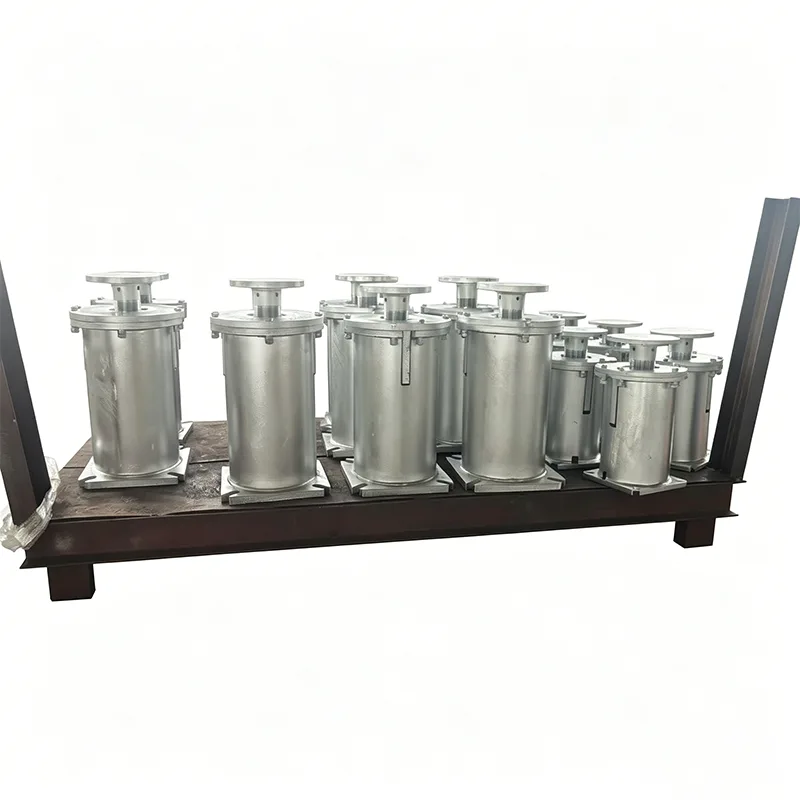

F түріндегі айнымалы серіппелі тірек келесі бөліктерден тұратын тік қорап құрылымын қабылдайды:
▶ Негізгі тақта: іргетасқа жалғанған кең тіреуіш тақтайша
▶ Серіппелі цилиндр: кірістірілген цилиндрлік бұрандалы қысу серіппесі
▶ Үстіңгі тақта: құбыр тірегіне жалғанған жүк тақтасы
▶ Орын ауыстыру көрсеткіш тақтасы: суық және ыстық күй күйлерімен белгіленген
▶ Құлыптау болт: тасымалдау және орнату кезінде құлыпталады
▶ Биіктікті реттейтін болт: жүктемені дәл сол жерде реттеу
HG/T 20644 стандартына толығымен сәйкес, басқа өндірушілердің өнімдерімен алмастыруға болады
Стандартталған жүктеме және орын ауыстыру сериясы, жобалау институтын таңдауға ыңғайлы
Бірыңғай орнату өлшемдері, инженерлік сатып алу үшін ыңғайлы
Серіппе жобалық жүктеме бойынша алдын ала сығымдалған, суық күйде бекітілген
Пайдалануға беру үшін тек орнында орнатқаннан кейін құлыптау болттарын алып тастау керек
Сайтта серіппелі қысуды реттеудің қажеті жоқ
Тік дизайн, шағын еден ауданы
Жалпы биіктігі 200-400 мм, кеңістік шектеулі жағдайларға жарамды
Төмен ауырлық орталығы, жақсы тұрақтылық
Серіппелі жинақты бөлек шығаруға және ауыстыруға болады
Тексеру кезінде анық орын ауыстыру көрсеткіші
Тозған бөлшектер жоқ, техникалық қызмет көрсетпейтін дизайн
|
Ауыстыру сериясы |
Жүктеме ауқымы |
Көктем саны |
Қаттылық диапазоны |
Дене биіктігі |
Негізгі пластина өлшемі |
|
30 мм орын ауыстыру |
0,2кН ~ 22кН |
00 ~ 22 |
0,07 ~ 7,3 кН/мм |
215 мм |
170×120мм |
|
60 мм орын ауыстыру |
0,2кН ~ 42кН |
00 ~ 42 |
0,03 ~ 7,0 кН/мм |
265 мм |
170×120мм |
|
90 мм орын ауыстыру |
0,5кН ~ 65кН |
01 ~ 65 |
0,06 ~ 7,2 кН/мм |
315 мм |
215×160мм |
|
120 мм орын ауыстыру |
0,5кН ~ 90кН |
01 ~ 90 |
0,04 ~ 7,5 кН/мм |
365 мм |
215×160мм |
Орындау стандарты: HG/T 20644-2024Жүктеменің өзгеру жылдамдығы: ≤25% (стандартты талап) Серіппе материалы: 50CrVA серіппелі болат Қабық материалы: Q235BA коррозияға қарсы өңдеу: құммен тазарту + мырышқа бай эпоксидті праймер + үстіңгі жабын

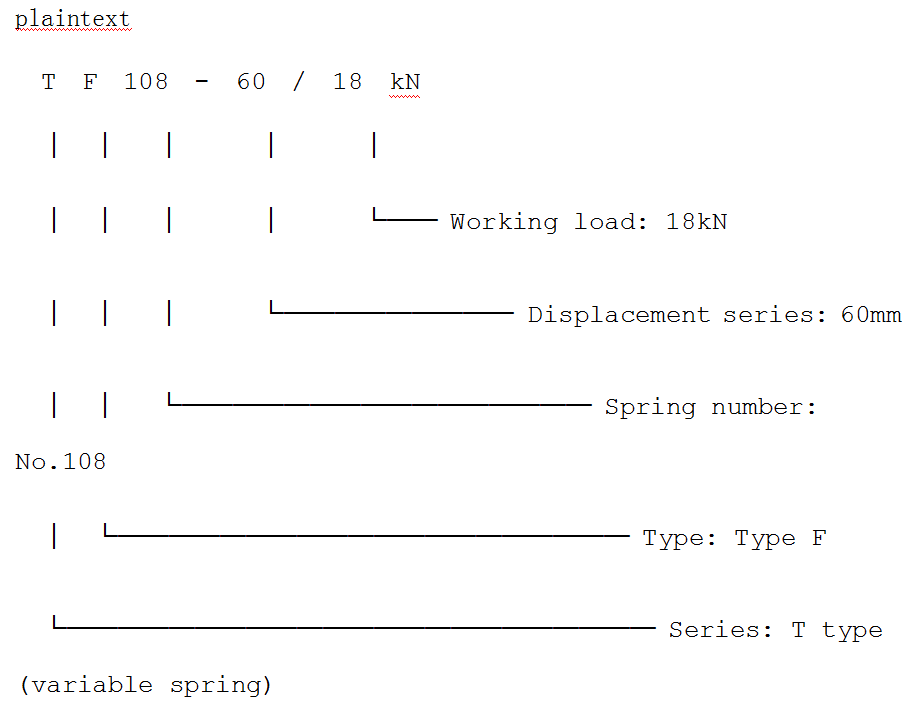

F түріндегі айнымалы серіппелі қолдаудың стандартты үлгі кодтау мысалы:
▶ Құбырдың жұмыс жүктемесі (кН)
▶ Құбырдың тік термиялық ығысуы (мм)
▶ Ауыстыру бағыты (жоғары/төмен)
▶ Қоршаған ортаның коррозия дәрежесі
Біздің кәсіби команда сіз берген құбыр параметрлеріне негізделген F типті өнім үлгілерін тікелей ұсына алады.
▶ Құбырдың жұмыс жүктемесі: 15кН
▶ Құбырдың жоғары қарай жылу ығысуы: 40 мм
1.Орын ауыстыру сериясын анықтаңыз: 40мм орын ауыстыру, 60мм сериясын таңдаңыз (резервтік маржа)
2.Ыстық күйдегі жүктемені есептеңіз: жоғары қарай жылжу, серіппе шығару, жүктеме азаяды
3. Серіппенің қаттылық кестесін тексеріңіз: №106 серіппені таңдаңыз, қаттылық 0,25кН/мм
4.Жүктеменің өзгеруін есептеңіз: 40мм × 0,25кН/мм = 10кН өзгеріс
5.Өзгеріс жылдамдығын тексеріңіз: 10кН / 15кН = 6,7% ≤ 25%, талаптарға сай
F түріндегі айнымалы серіппелі қолдауды таңдау күрделі болып көрінеді, бірақ шын мәнінде стандарттарға сәйкес келеді. Біз тегін таңдау қызметін ұсынамыз: тек құбыр параметрлерін беру керек, біз дәл үлгілерді береміз.
|
Қолдану сценарийі |
Жұмыс жағдайының сипаттамасы |
Неліктен F түрін таңдау керек? |
|
Құбыр галереяларындағы төменгі қабат құбырлары |
Ең төменгі қабаттағы құбырлар, жоғарыда көтеру нүктелері жоқ |
Құбырлар галереясының еденінен жоғары қарай тіреу |
|
Жабдық платформаларындағы құбырлар |
Темір конструкциялы платформаларда орналастырылған |
Тікелей платформа болат арқалықтарға тіреледі |
|
Сорғының кіріс және шығыс құбырлары |
Ауыстыру ≤50мм, тұрақты жүктеме |
Стандартты үлгі, төмен баға |
|
Айналмалы су құбырлары |
Қалыпты температура, аз орын ауыстыру |
Айнымалы серіппе талаптарға толығымен сәйкес келеді |
|
Қысылған ауа құбырлары |
Тұрақты қысым, аз температураның өзгеруі |
F түрі ең жоғары шығындар өнімділігіне ие |
|
Көмекші бу құбырлары |
Орташа температура, ығысу ≤50мм |
Айнымалы серіппе талаптарға сәйкес келеді |
|
Химиялық еріткіш құбырлары |
Қалыпты температура, үлкен температура ауытқуы жоқ |
Стандартты F түрі әмбебап |
Арнайы серіппелі тексеру: әр серіппе үшін 100% жүктеме сынағы, қаттылық қисығын жазу
Алдын ала сығымдау параметрі: тапсырыс талаптарына сәйкес салқын күйге дейін дәл қысылған, құлыпталған
Ауыстыру индикаторын калибрлеу: индикатор тақтасының орны ±1мм-ге дейін дәл
Коррозияға қарсы өңдеу: Sa2,5 маркалы құмдау, жабын қалыңдығы ≥80 мкм
Сыртқы түрін тексеру: дәнекерленген жіктерді, өлшемдерді және белгілерді кешенді тексеру
Қол жетімді қор: қарапайым үлгілер (TF030-TF120, 30/60/90 орын ауыстыру) қоймада
Жылдам жеткізу: қор тапсырыстары 3 күн ішінде жеткізіледі, тапсырыс бойынша тапсырыстар 7-10 күн
Жаппай баға: инженерлік жаппай сатып алу үшін деңгейлік баға
Толық құжаттама: өнімнің әрбір партиясы біліктілік сертификатымен, серіппелі сынақ хаттамасымен, орнату нұсқауларымен бірге келеді
Еркін таңдау: Кәсіби инженерлер дәл үлгіні қамтамасыз ету үшін таңдау есебін ұсынады
Сызбаны қамтамасыз ету: дизайнмен ынтымақтасу үшін стандартты орнату өлшемдерінің сызбаларын қамтамасыз етіңіз
Техникалық қолдау: Орнату, іске қосу және пайдалану кезінде әртүрлі сұрақтарға жауап беріңіз
Сапа кепілдігі: 2 жылдық өнім кепілдігі, адамдық емес зақым үшін тегін ауыстыру
Төтенше жағдайға жауап беру: 24 сағат ішінде сайттағы мәселелердің шешімдерін қамтамасыз етіңіз
Қосалқы бөлшектер: серіппелі жинақтар, болттар және басқа тозған бөлшектер
F түріндегі ауыспалы серіппелі тірек - бұл химия өнеркәсібіндегі стандартты жалпы өнім, сонымен қатар машина жасауда ең көп қолданылатын айнымалы серіппелі модель. Біз 14 жыл бойы тұрақты өнім сапасымен және уақтылы жеткізіліммен стандартты сериялы өндіріске назар аудардық және әлемнің 40-тан астам елінде инженерлік жобаларға қызмет еттік. Стандартты F түрін таңдаңыз, сенімділік пен ыңғайлылықты таңдаңыз.
