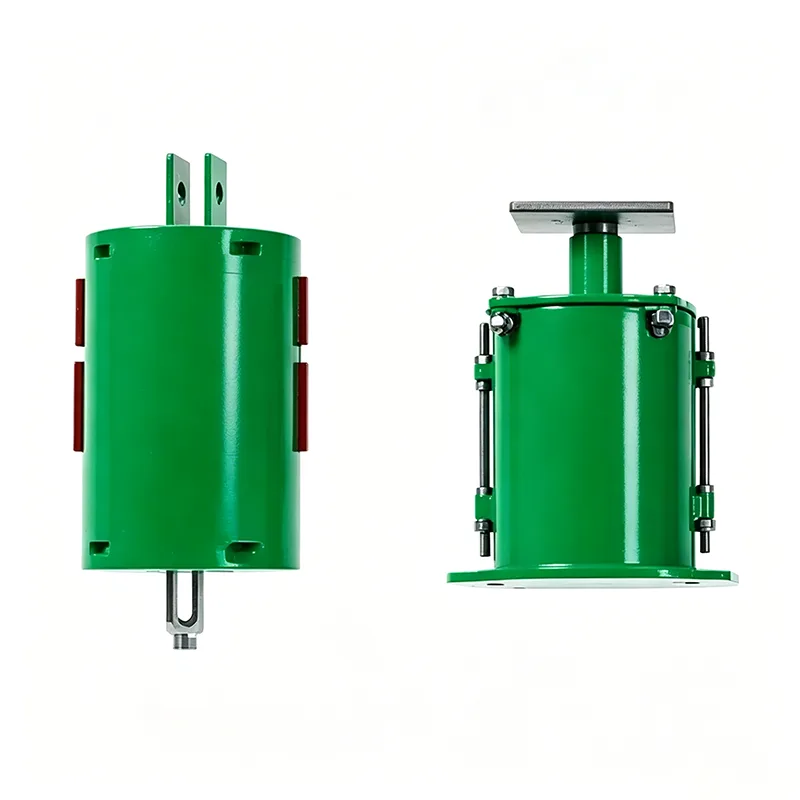

Өнеркәсіптік серіппелі ілгіш - өнеркәсіптік құбыр жүйелеріне арналған арнайы тірек құрылғысы. Ол құбырлардың өлі салмағын көтеруге, термиялық кеңею мен қысқарудан туындаған орын ауыстыруды өтеуге және механикалық дірілді оқшаулауға арналған. 2012 жылдан бастап Yangzhou Tianshun Piping ҒЗТКЖ және осындай өнімдерді өндіруге баса назар аударды. Соңғы 14 жылда біз 500 000-нан астам жинақ шығардық, олар бүкіл әлем бойынша жоғары стандартты өнеркәсіптік жобаларда кеңінен қолданылады. Біздің өнімдер әртүрлі жұмыс жағдайларына сәйкес стандартты және теңшелген шешімдерді жеткізе отырып, халықаралық стандарттарға қатаң сәйкес өндіріледі.

Бұл суретте өнімнің жүк көтергіштік дәлдігі мен жұмыс сенімділігін тексеру үшін жүктеме мен орын ауыстырудың негізгі параметрлерін қоса, айнымалы серіппелі тірек/ілгіштің жүктеме бойынша ығысу өнімділігі қисығы көрсетілген.

Әрбір құрылғы жөнелту алдында жүктеме калибрлеуіне және өнімділік сынағына жатады. Параметр жүктемесінің ауытқуы ANSI/MSS‑SP‑58‑2018 халықаралық стандартына, сондай-ақ NB/T47039‑2013 сәйкес келетін ±5% шегінде бақыланады.

Өнімдер энергетикалық, мұнай-химиялық және басқа өнеркәсіптік құбыр жүйелеріне қойылатын техникалық талаптарға сәйкес келеді. MSS‑SP‑58‑2018 сәйкес айнымалы серіппелі қондырғылар үшін максималды рұқсат етілген жүктеме өзгермелілігі толық жұмыс сапары кезінде жұмыс істейтін ыстық жүктеменің 25% аспауы керек.

Жұмыс принципі

Серіппелердің серпімділік қасиеттерін пайдалана отырып, Өнеркәсіптік серіппелі ілгіш құбырлар тік орын ауыстыруды тудырған кезде тұрақты тірек күшін сақтайды. Температураның өзгеруіне байланысты құбырлар кеңейген немесе қысқарған кезде, серіппелер сәйкесінше созылады және қысылады. Бұл құбыр жүктемелерінің құрылыс құрылымдарына біркелкі берілуін қамтамасыз етеді, құбырдың жарылуын және қатаң шектеулерден туындаған кернеу концентрациясының нәтижесінде жабдықтың зақымдалуын болдырмайды. Сонымен қатар, серіппелердің демпферлік әсері сорғылар, компрессорлар және басқа жабдықтар тудыратын дірілді тиімді сіңіреді және шуды жіберуді азайтады.

Өнімнің техникалық сипаттамалары

Айнымалы серіппелі ілгіш спецификация кестесі	Мысал
Ілгіш түрі/конфигурациясы	A, B, C, D, E, F, G типтері
Көктем өлшемі / №	№ 0 - № 22
Саяхат диапазоны	30мм, 60мм, 90мм, 120мм 180 мм
Жұмыс жүктемесі	0,2 кН ​​- 400 кН
Орнатылған жүктеме (суық жүктеме)	кН / кгс
Жұмыс жүктемесі (ыстық жүктеме)	кН / кгс
Қозғалыс бағыты	Жоғары/төмен
Өзгергіштік (%)	≤ 25% (стандартты)
Беттік өңдеу	Ыстық сумен боялған
Тұрғын үй материалы	Көміртекті болат (Q235/Q355)

Негізгі мүмкіндіктер

▶  Жоғары жүктеме дәлдігі: Әрбір құрылғы жеткізілім алдында жүктеме бойынша калибрленеді, жүктеме қателігі ±5% шегінде бақыланады.

▶  Тамаша шаршауға төзімділік: барлық серіппелер тұрақты деформациясыз немесе сынусыз 100 000 циклдық шаршау сынақтарынан өтті.

▶  Жоғары қауіпсіздік коэффициенті: конструкциялық қауіпсіздік коэффициенті 1,5-тен кем емес, төтенше жұмыс жағдайында сенімді өнімділікті қамтамасыз етеді.

▶  Тот басуға қарсы жоғары өнімділік: ыстық мырыштау немесе эпоксидті мырышқа бай жабынмен аяқталды, жағалаудағы аймақтар мен химиялық зауыттар сияқты коррозиялық орталарға жарамды.

▶  Көрнекі бақылау: орнында оңай орнату және пайдалануды тексеру үшін айқын орын ауыстыру таразыларымен жабдықталған.

Өнімділікті салыстыру

Салыстыру элементтері	Нарықтағы қарапайым өнімдер	Тяньшун өнеркәсіптік серіппелі ілгіш
Көктемгі материал	Қарапайым көміртекті болат	60Si2MnA / 50CrVA серіппелі болат
Термиялық өңдеу процесі	Бір рет сөндіру	Үш сатылы термиялық өңдеу (құю + шынықтыру + тұрақтандыру өңдеу)
Жүктемеге төзімділік	±10% ~ ±15%	±5% шегінде
Шаршау өмірі	30 000 цикл	100 000-нан астам цикл
Беттік өңдеу	Кәдімгі бояу жабыны	Ыстық мырыштау / Эпоксидті мырышқа бай праймер + үстіңгі жабын
Тексеру стандарты	Сынамаларды тексеру	100% толық тексеру

Қолдану сценарийлері

Өнеркәсіптік серіппелі ілгіш температура ауытқуы мен дірілге ұшырайтын барлық өнеркәсіптік құбыр жүйелеріне қолданылады. Ол келесі сценарийлерде өте жақсы жұмыс істейді:

▶  Мұнай өңдеу қондырғыларына арналған жоғары температура және жоғары қысымды технологиялық құбырлар

▶  Электр станцияларының негізгі бу құбырлары мен қоректік су құбырлары

▶  СТГ қабылдау терминалдары мен газдандыру қондырғыларындағы криогенді құбырлар

▶  Химиялық және фармацевтикалық зауыттардағы коррозиялық орталарды тасымалдайтын құбырлар

▶  Қалалық орталық жылу желілерінің магистральды магистральдық құбырлары

▶  Шойын және болат металлургия зауыттарындағы газ және оттегі құбырлары

Сапаны қамтамасыз ету жүйесі

Әрбір өнім жөнелтілгенге дейін кешенді ішкі сынақтан өтеді

Үй ішіндегі сынақ қақпақтары

Өлшемді және визуалды тексеру, PMI (оң материалды анықтау), қаттылықты сынау, MT/PT бұзылмайтын сынау (қолданылатын жерде), жүктің орын ауыстыру қисықтарымен серіппелі жүктемені сынау және жабын қалыңдығын өлшеу. Зауыттық сынақ есептері (FTR) және материалды сынау есептері (MTR) берілген.

Ескертпе: Ішкі тестілеу ILAC аккредиттелген үшінші тарап тестілеуі болып табылмайды.

Үшінші тарап куәландырған сынақтар немесе зертханалық сынақтар қосымша, бөлек бағаланған қызмет ретінде қол жетімді.

Қосымша үшінші тарап тексеру қызметтері (бөлек келтірілген)

1. Материалды сынау

Химиялық құрамды талдау, созылу сынағы, Charpy төмен температурадағы соққы сынағы және қаттылықты сынау.

2. Дәнекерлеу NDT

Магниттік бөлшектерді сынау (МТ), сұйық пенетрантты сынау (PT), ультрадыбыстық сынау (UT) және радиографиялық сынақ (RT).

3. Көктемгі жүктеме өнімділігін тексеру

Соның ішінде жүк-орын ауыстыру қисықтары.

4. Ыстық мырыштау / эпоксидті жабынды коррозиядан қорғауды тексеру

5. Тестілеу, зауыттық бақылау және жөнелту алдындағы инспекция (PSI)

Біздің артықшылықтарымыз

LISEGA халықаралық құбырларды қолдау жүйесімен салыстырылды

Біздің өнімді жүктеу дәлдігі, сынақ стандарттары және құжаттама жүйелері LISEGA халықаралық құбырды қолдау жүйесімен салыстырылады.

Бізді ерекшелендіретін нәрсе

Өнімнің өзін ғана жеткізетін стандартты отандық өндірушілерден айырмашылығы, біз әр серіппелі қондырғымен жүктеме-орын ауыстыру қисығын қамтамасыз етеміз. Біз сондай-ақ үшінші тараптың SGS тестілеуін және куәландырылған тексерулерді жеңілдетеміз және шетелдік жобалар үшін PE/CPE инженерлерінің құжаттарды қарауына қолдау көрсетеміз.

Көмекші қызметтер

▶  Тегін техникалық таңдау қызметі: Біз құбыр параметрлері мен нақты жұмыс жағдайларына негізделген кәсіби ілгіштерді таңдауды және есептеуді қамтамасыз етеміз.

▶  Арнайы дизайн: Арнайы жүктеме, орын ауыстыру немесе орнату кеңістігінің шектеулі талаптарына арналған стандартты емес дизайн.

▶  Жерде техникалық қолдау көрсету: орнату және іске қосу жұмыстарын жүргізу үшін кәсіби инженерлерді жіберуге болады.

▶  Қосалқы бөлшектерді ұзақ мерзімді жеткізу: қосалқы бөлшектерге деген сұранысқа жедел қолдау көрсету үшін біз жақсы жабдықталған қосалқы бөлшектер қоймасын ұстаймыз.

Өнеркәсіптік серіппелі ілгіштің қосымша техникалық параметрлері немесе теңшелген шешімдері үшін егжей-тегжейлі құжаттарды алу үшін біздің сату тобына хабарласыңыз.
