Серіппелі ілгішке қолдауқұбырдың салмағын, жылу қозғалысын және өндірістік құбыр жүйелеріндегі дірілді басқаруда маңызды рөл атқарады. Tianshun компаниясы қуат, мұнай-химия, СТГ, мұнай өңдеу, жылу, фармацевтика және азық-түлік өңдеу нысандарындағы қолданбаларды қолдайтын 10 Н-ден 100 000 Н-ға дейінгі жүктеме көрсеткіштері және 200 мм-ге дейінгі орын ауыстыру мүмкіндіктері бар жобаланған серіппелі ілгіш шешімдерін ұсынады.
Дұрыс таңдалған серіппелі ілгіш тірегі басқарылатын тік тіреуді сақтай отырып, жұмыс температурасы өзгерген кезде құбыр жүйесіне қауіпсіз қозғалуға мүмкіндік береді. Қатты ілгіштерден айырмашылығы, серіппелі жүйелер термиялық кеңею мен қысқаруды қамтамасыз ете алады, жүктемелерді тиімдірек таратады және құбырлар мен жалғанған жабдыққа берілетін кернеуді азайтуға көмектеседі. Tianshun 60Si2MnA және 50CrVA сияқты серіппелі болаттарды пайдалана отырып, серіппелі ілгіш жинақтарды шығарады, оларда көміртекті болаттан жасалған корпустардың опциялары, қорғаныс жабындары, теңшелген қосылымдар және жобаға сәйкес жүктеме мен орын ауыстыру талаптары бар. Құрылымды, жұмыс принципін, спецификацияларды, сынау талаптарын және қолдану шарттарын түсіну өнеркәсіптік құбырға арналған тіректерді таңдау кезінде өте маңызды.
Мазмұны
Көктемгі ілгіш тірек дегеніміз не?
Серіппелі ілгіш тірегі қалай жұмыс істейді?
Негізгі өнімділік артықшылықтары қандай?
Инженерлер қандай техникалық параметрлерді тексеруі керек?
Көктемгі ілгіш тіректер қайда қолданылады?
Айнымалы және тұрақты серіппелі қолдау
Көктемгі ілгіш тіректер қалай тексеріледі?
Дұрыс қолдауды қалай таңдау керек?
Теңшелген серіппелі ілгіш шешімін алыңыз
Көктемгі ілгіш тірек дегеніміз не?

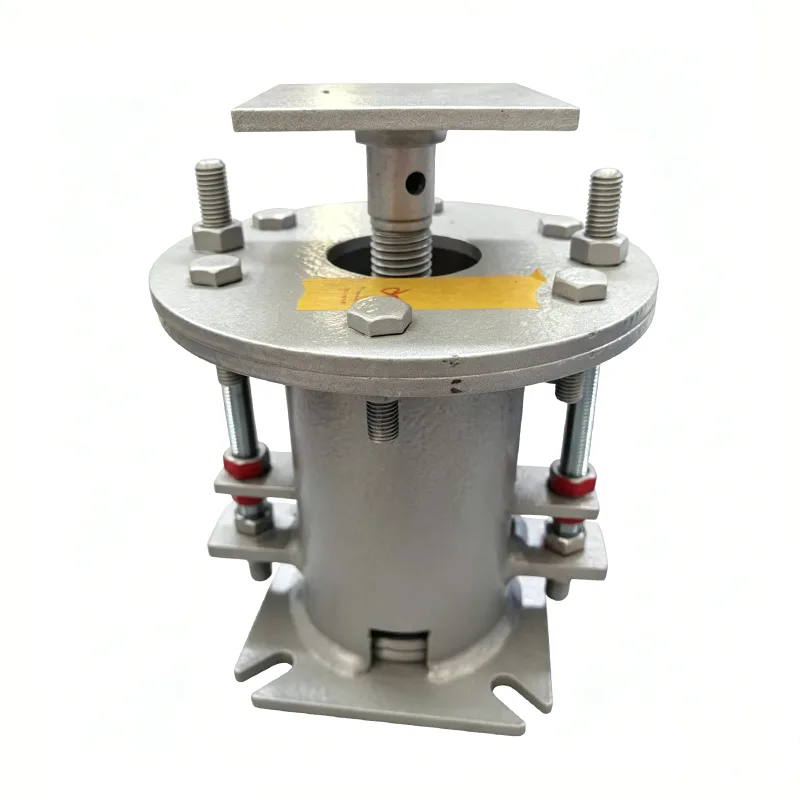

Серіппелі ілгіш тірек - басқарылатын тік қозғалысқа мүмкіндік беретін құбырдың салмағын көтеруге арналған механикалық құбыр тірегі. Температураның өзгеруінен, жұмыс жүктемелерінен және басқа қызмет көрсету жағдайларынан туындайтын қозғалысты қамтамасыз ету үшін серіппенің серпімді әрекетін пайдаланады.
Технологиялық құбыр қызған кезде ол кеңейіп, суық күйінен қозғала алады. Ол салқындаған кезде құбыр жиырылады. Қатты тірек бұл қозғалысты шектеп, қосымша құбыр кернеуін тудыруы мүмкін. Дұрыс құрастырылған серіппелі ілгіш құбырдың жобаланған қозғалыс ауқымында қозғалуына мүмкіндік беріп, тірек күшін қамтамасыз етеді.
Бұл серіппеге негізделген тіректерді әсіресе бу желілері, жоғары температуралы технологиялық құбырлар, энергия өндіру жүйелері, мұнай-химия нысандары, мұнай өңдеу зауыттары және құбыр кернеуін жобалау кезінде жылу ығысуын ескеру қажет басқа қондырғылар үшін пайдалы етеді.
Жоба инженерлері үшін тірек құбырдың номиналды өлшемі бойынша ғана таңдалмауы керек. Жұмыс жүктемесін, ыстық және суық жүктемелерді, күтілетін қозғалысты, орнату бағытын, температураны, қосылым өлшемдерін және қолданыстағы дизайн стандарттарын бағалау қажет.
Серіппелі ілгіш тірегі қалай жұмыс істейді?
Негізгі жұмыс принципі қарапайым: серіппелі жинақ құбырдың тік жылжуын қамтамасыз ете отырып, басқарылатын тірек күшін тудырады.
- Құбыр жүктемесі беріледі:Ілгіш құбырдың салмағы мен жұмыс жүктемесінің бір бөлігін тіреуіш құрылымға береді.
- Температураның өзгеруі қозғалысты тудырады:Құбырдың қызуы немесе салқындауы кезінде термиялық кеңею немесе қысқару тік қозғалысты тудырады.
- Көктем жауап береді:Серіппе қозғалыс бағыты мен шамасына қарай қысылады немесе созылады.
- Қозғалыс бақылауда қалады:Тірек құбырды бекітілген орынға мәжбүрлеудің орнына жобаланған орын ауыстыруды қамтамасыз етеді.
- Жүктеме бөлінеді:Тіректерді дұрыс таңдау құбыр тіректерінде және жалғанған жабдықта шамадан тыс локализацияланған жүктемені болдырмауға көмектеседі.
Құбырлардың практикалық дизайнында серіппелі ілгіш үлкенірек тірек жүйесінің бөлігі ретінде жұмыс істейді. Құбыр аяқтары, қатты тіректер, бағыттағыштар, якорь және басқа құрамдас бөліктер құбыр кернеуін талдауға және жоба талаптарына сәйкес бірге пайдаланылуы мүмкін.
Негізгі компоненттер қандай?
Серіппелі ілгіштің сенімділігі оның серіппелі жинағы, корпусы, реттеу механизмі және қосылу аппаратурасының өзара әрекеттесуіне байланысты. Әдеттегі конфигурация келесі компоненттерді қамтиды:
| Құрамдас | Негізгі функция | Әдеттегі материал немесе мүмкіндік |
|---|---|---|
| Көктемгі Ассамблея | Басқарылатын тірек күшін қамтамасыз етеді және қозғалысты қамтамасыз етеді | 60Si2MnA немесе 50CrVA серіппелі болат |
| Тұрғын үй | Серіппелі жинақты қорғайды және орналастырады | Q235B немесе Q345B көміртекті болат |
| Реттеу бұрандасы | Орнату кезінде жүктеме мен биіктікті реттеуге мүмкіндік береді | Жобаға сәйкес болат конструкциясы |
| Аспалы штанга және керек-жарақтар | Тіректі құбырға және құрылымға қосады | Жоба талаптарына сәйкес таңдалады |
| Ауыстыру көрсеткіші | Нақты қозғалыс орнын көрсетеді | Анық көрінетін калибрленген көрсеткіш |
Қосылым өлшемдері мен керек-жарақтары стандартты конфигурациялар орнату шарттарына сәйкес келмегенде теңшеуге болады. Бұл, әсіресе, орнату кеңістігі шектеулі болған кезде қайта жөндеу жобалары немесе күрделі құбыр сөрелері үшін өте маңызды.
Негізгі өнімділік артықшылықтары қандай?
Жылулық қозғалыс компенсациясы
Негізгі артықшылығы - температураның өзгеруінен туындаған тік құбыр қозғалысын орналастыру мүмкіндігі. Tianshun стандартты серіппелі ілгіш конструкциялары таңдалған конфигурацияға байланысты 50, 80, 120, 150 және 200 мм номиналды орын ауыстыру опцияларын қамтамасыз ете алады.
Бақыланатын жүктемені қолдау
Өнеркәсіптік құбырлар технологиялық сұйықтықтарға, оқшаулауға және қызмет көрсету жағдайларының өзгеруіне байланысты жұмыс кезінде айтарлықтай ауырлауы мүмкін. Дұрыс белгіленген серіппелі жинақ жұмыс циклі бойы басқарылатын қолдауды сақтауға көмектеседі.
Азайтылған дірілді беру
Серіппелі қондырғылар құбыр дірілінің құрылымдық элементтерге тікелей берілуін азайтуға көмектеседі. Бұл айналмалы жабдық, бу жүйелері, технологиялық жабдық және дірілді бақылау маңызды басқа қондырғылар үшін құнды болуы мүмкін.
Орнату икемділігі
Реттеу механизмдері орнатушыларға орнату кезінде тірек орнын және жүктемені дәл реттеуге мүмкіндік береді. Бұл толығымен қатаң тірек орналасуымен салыстырғанда өрісті туралауды жеңілдетеді.
Әртүрлі жобаларға бейімделу
Серіппелі ілгіш жинақтары әртүрлі жүктемелерге, саяхатқа қойылатын талаптарға, материалдарға, қосылым түрлеріне және қоршаған орта жағдайларына байланысты жобалануы мүмкін. Tianshun сонымен қатар арнайы жүктеме, орын ауыстыру, температура және қосылым талаптары үшін теңшелген шешімдерді ұсынады.
Инженерлер қандай техникалық параметрлерді тексеруі керек?
Серіппелі ілгішке тапсырыс бермес бұрын, инженерлер құрылғыны тек құбыр диаметрі бойынша таңдамай, нақты жұмыс жағдайын белгілеуі керек. Төмендегі сипаттамалар әсіресе маңызды:
| Параметр | Тяньшун анықтамалық диапазоны | Неліктен маңызды |
|---|---|---|
| Жұмыс жүктемесі | 10 N–100 000 Н | Қажетті тірек сыйымдылығын анықтайды |
| Номиналды орын ауыстыру | 50–200 мм | Күтілетін құбыр қозғалысын қамтамасыз ету керек |
| Жұмыс температурасы | -20°C - +450°C | Материалды және көктемді таңдауға әсер етеді |
| Көктемгі материал | 60Si2MnA / 50CrVA | Механикалық және шаршау өнімділігін қолдайды |
| Тұрғын үй материалы | Q235B / Q345B | Құрылымдық қорғаныс пен қолдауды қамтамасыз етеді |
| Беттік өңдеу | Эпоксидті мырышқа бай жабын / ыстық мырыштау | Коррозиядан қорғауды жақсартады |
| Қолданылатын стандарттар | ANSI/HG 20644, GB/T 17116, DIN 2545 | Өнімді жоба спецификацияларына сәйкестендіруге көмектеседі |
Халықаралық EPC жобалары үшін инженерлер жобаға тән стандарттарды, материал сертификаттарын, тексеру талаптарын немесе үшінші тарап куәгерлерін де көрсете алады. Бұл талаптар өндіріс басталғанға дейін расталуы керек.
Көктемгі ілгіш тіректер қайда қолданылады?
Серіппелі тіректер өнеркәсіптік құбырлар үшін жарамды, мұнда жүктеме тірегі басқарылатын жылу қозғалысымен бірге болуы керек. Жалпы қолданбаларға мыналар жатады:
- Жылу электр станциясының бу және су құбырлары
- Атом электр станциясының қосалқы құбыр жүйелері
- Мұнай-химиялық технологиялық құбырлар
- Мұнай өңдеу пеші және колонна құбырлары
- СТГ және СТГ терминалдық құбырлары
- Қалалық орталық жылу желілері
- Фармацевтикалық технологиялық құбырлар
- Тамақ өнімдерін өңдеуге арналған санитарлық құбырлар
- Жоғары температуралы және жоғары қысымды бу желілері
Химиялық және мұнай-химия объектілері үшін бетті қорғау және материалды таңдау ерекше маңызды болуы мүмкін, себебі тірек ылғалға, коррозиялық атмосфераға немесе талап етілетін жұмыс температурасына ұшырауы мүмкін.
Айнымалы және тұрақты серіппелі қолдау: айырмашылығы неде?
Құбырларды қолдауды жобалаудағы ең маңызды шешімдердің бірі қолданбаның айнымалы немесе тұрақты серіппелі конфигурацияны қажет ететіні болып табылады.
| Салыстыру | Айнымалы серіппелі қолдау | Тұрақты көктемгі қолдау |
|---|---|---|
| Қолдау күші | Серіппе қозғалған сайын өзгереді | Шамамен тұрақты болу үшін жасалған |
| Әдеттегі пайдалану | Орташа термиялық қозғалыс | Үлкен қозғалыс немесе жүктемені өзгертудің қатаң талаптары |
| Дизайнды қарастыру | Жүктеменің рұқсат етілген ауытқуы | Саяхат бойы тұрақты жүктеңіз |
| Типтік қолданба | Жалпы процесс және коммуналдық құбырлар | Негізгі бу және сезімтал жабдық қосылымдары |
Ауыспалы серіппелі тірек, тірек күшінің өзгерісі құбырлардың кернеуі конструкциясында қолайлы болып қалатын жағдайда орынды болуы мүмкін. Жалғанған жабдықта рұқсат етілген жүктеме неғұрлым қатаң өзгерістер болған жағдайда немесе айтарлықтай тік қозғалыс күтілетін жерде тұрақты серіппелі құрылымды қарастыруға болады.
Дұрыс таңдау жобаның құбыр желісінің кернеуін талдауға, ыстық және суық жүктеме жағдайларына, қозғалыс бағытына және жабдықтың шүмегінің шектеулеріне негізделуі керек.
Көктемгі ілгіш тіректер қалай тексеріледі?
Сапаны қамтамасыз ету әсіресе маңызды, өйткені серіппелі ілгіш жүк көтергіш компонент болып табылады. Тестілеу тек сыртқы өлшемдерді ғана емес, сонымен қатар материалдың жай-күйін, серіппенің өнімділігін, жүктеменің әрекетін және қорғаныс жабынын тексеруі керек.
Типтік тексеру және сынақ әрекеттеріне мыналар жатады:
- Көрнекі және өлшемді тексеру
- Позитивті материалды сәйкестендіру (PMI), қажет болған жағдайда
- Қаттылықты сынау
- Қажет болса, магниттік бөлшектерді сынау немесе сұйық пенетрантты сынау
- Көктемгі жүктемені сынау
- Жүктеме-орын ауыстыру қисығын тексеру
- Қаптаманың қалыңдығын тексеру
- Құрастырудың соңғы тексеруі
Зауыттық сынақ есептері мен материалды сынау есептері тиісті тапсырыстар үшін берілуі мүмкін. Қосымша тексеруді қажет ететін жобалар үшін үшінші тарап тексеруі, куәландырылған сынау, материалды сынау, дәнекерлеу NDT немесе жөнелту алдындағы тексеру келісім-шарт талаптарына сәйкес ұйымдастырылуы мүмкін.
Оң жақ серіппелі ілгіш тірегін қалай таңдау керек?
Дұрыс таңдау инженерлік деректерден басталады. Пайдалы спецификациялар пакеті келесі ақпаратты қамтуы керек:
- Құбырдың өлшемі және конфигурациясы
- Жұмыс және орнатылған жүктемелер
- Ыстық және суық жүктеме жағдайлары
- Күтілетін тік жылжу
- Қозғалыс бағыты
- Жұмыс және жобалау температурасы
- Қажетті орнату тәртібі
- Қосылым өлшемдері
- Материалға және жабынға қойылатын талаптар
- Қолданылатын жобалау және тексеру стандарттары
Күрделі жүйелер үшін құбыр кернеуінің изометриялық немесе тиісті қолдау кестесін беру ілгішті таңдау дәлдігін айтарлықтай жақсартады. Содан кейін инженерлер айнымалы серіппенің, тұрақты серіппенің немесе басқа тірек құрылымының сәйкестігін бағалай алады.
Стандартты өлшемдер жарамсыз болған кезде, теңшелген серіппелі ілгіш шешімдері арнайы жүк сыйымдылықтарын, стандартты емес қосылымдарды, теңшелген орнату өлшемдерін, коррозияға төзімді материалдарды және жоғары немесе төмен температуралы орталарға арналған конструкцияларды қамтуы мүмкін.
Көктемгі ілгішке қолдау көрсету туралы жиі қойылатын сұрақтар
1. Серіппелі ілгіш тірегінің негізгі мақсаты қандай?
Оның негізгі мақсаты - жылу кеңеюі мен қысқаруынан туындаған бақыланатын тік қозғалысқа мүмкіндік беру кезінде құбыр жүктемелерін қолдау. Ол сондай-ақ діріл беруді азайтуға және жұмыс кезінде тұрақты қолдау жағдайын сақтауға көмектеседі.
2. Tianshun серіппелі ілгіш тіректері қандай жүктеме ауқымын көтере алады?
Сілтеме берілген стандартты өнім ассортименті 10 Н-ден 100 000 Н-ға дейінгі жұмыс жүктемелерін қамтиды. Нақты таңдау құбырдың жұмыс жағдайларына, жүктеме талаптарына, жүруге және жобаның жобалық деректеріне байланысты.
3. Серіппелі ілгіш қанша орын ауыстыра алады?
Стандартты номиналды орын ауыстыру опцияларына 50 мм, 80 мм, 120 мм, 150 мм және 200 мм кіреді. Реттелетін саяхат талаптарын нақты құбыр қозғалысына сәйкес бағалауға болады.
4. Серіппе құрастыру үшін әдетте қандай материалдар қолданылады?
Жалпы серіппелі материалдарға 60Si2MnA және 50CrVA жатады. Корпус материалдары Q235B және Q345B көміртекті болатты қамтуы мүмкін, ал бетті өңдеу эпоксидті мырышқа бай жабындарды немесе ыстық мырышпен қаптауды қолдануы мүмкін.
5. Тұрақты серіппелі тірек қашан қарастырылуы керек?
Тұрақты серіппелі тірек құбырда айтарлықтай тік қозғалыс болған кезде немесе жалғанған жабдық жобаланған қозғалыс бойы шамамен тұрақты болып қалу үшін тірек күшін қажет еткенде қарастырылуы мүмкін. Түпкілікті таңдау құбырлардың кернеуін талдау және жоба талаптарына сәйкес болуы керек.
6. Серіппелі ілгіш тіректерді теңшеуге бола ма?
Иә. Баптау жүктеме мен орын ауыстыру талаптарын, материалды таңдауды, қосылым түрлерін, орнату өлшемдерін, қоршаған орта жағдайларын және жобаға қатысты басқа талаптарды қамтуы мүмкін.
Теңшелген серіппелі ілгіш шешімін алыңыз
Сенімді серіппелі қолдау жүйесі нақты инженерлік деректерден, тиісті материалды таңдаудан, бақыланатын өндірістен және құжатталған сынақтан басталады. Tianshun көктемгі қолдауды өндіру тәжірибесін өнеркәсіптік құбырларға арналған арнайы инженерлік қызметтермен біріктіреді. Егер сіз қуат, мұнай-химия, мұнай өңдеу зауыты, СТГ, жылу, фармацевтикалық немесе басқа құбырлар салу жобасын жоспарласаңыз, жүктеме, орын ауыстыру, температура, қосылым және мөлшерге қойылатын талаптарды инженерлік топпен бөлісіңіз. Tianshun Spring Hanger Support туралы көбірек біліңіз немесебізбен хабарласыңыжобаға қатысты ұсыныс пен баға ұсынысы үшін.
