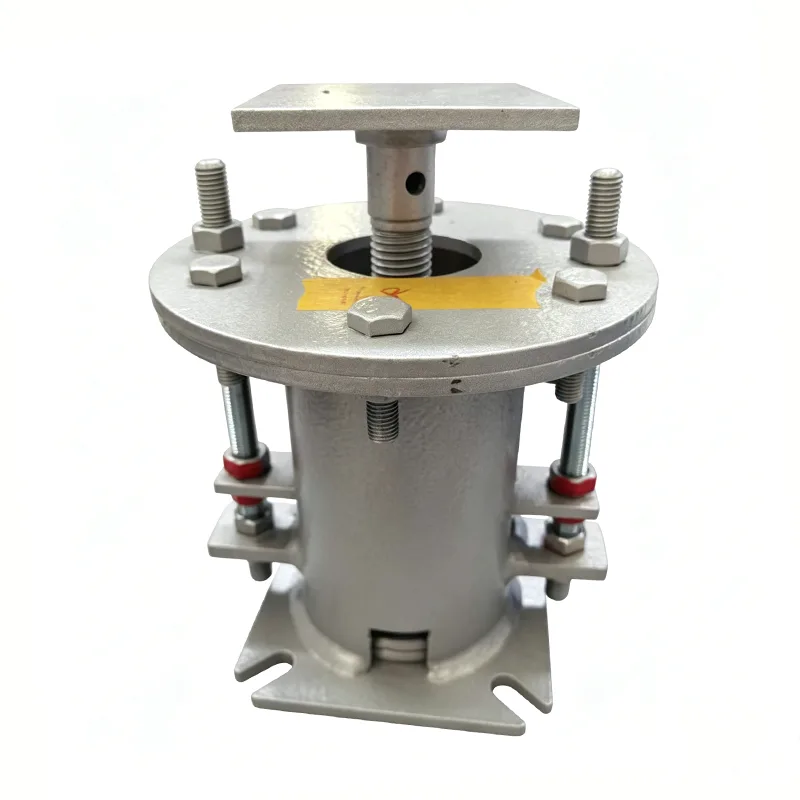

Көктемгі ілгішке қолдау

Серіппелі ілгіш тіректер құбырлар жүйесіндегі маңызды тірек құрамдастары болып табылады, олар құбырдың салмағын көтеруге, термиялық орын ауыстыруды және дірілді сіңіруге арналған. Серіппелердің серпімді деформациясына сүйене отырып, олар температураның өзгеруінен туындаған құбыр қозғалысын өтейді және шамадан тыс дірілді тежейді, бүкіл құбыр жүйесінің қауіпсіз және тұрақты жұмысын қамтамасыз етеді. Yangzhou Tianshun Piping компаниясы шығарған, біздің серіппелі ілгіштер әртүрлі жұмыс жағдайлары үшін құбырларды қолдау талаптарын қанағаттандыру үшін халықаралық стандарттарға қатаң сәйкестікте жасалған және шығарылған.

Бұл суретте өнімнің жүк көтергіштік дәлдігі мен жұмыс сенімділігін тексеру үшін жүктеме мен орын ауыстырудың негізгі параметрлерін қоса, айнымалы серіппелі тірек/ілгіштің жүктеме бойынша ығысу өнімділігі қисығы көрсетілген.

Әрбір құрылғы жөнелту алдында жүктеме калибрлеуіне және өнімділік сынағына жатады. Параметр жүктемесінің ауытқуы ANSI/MSS‑SP‑58‑2018 халықаралық стандартына, сондай-ақ NB/T47039‑2013 сәйкес келетін ±5% шегінде бақыланады.

Өнімдер энергетикалық, мұнай-химиялық және басқа өнеркәсіптік құбыр жүйелеріне қойылатын техникалық талаптарға сәйкес келеді. MSS‑SP‑58‑2018 сәйкес айнымалы серіппелі қондырғылар үшін максималды рұқсат етілген жүктеме өзгермелілігі толық жұмыс сапары кезінде жұмыс істейтін ыстық жүктеменің 25% аспауы керек.

Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.

Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. Барлық өндірістік қондырғылар ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуымен жөнелтілгенге дейін жүктемені калибрлеуге жатады.

Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

Өнім құрылымы

Стандартты серіппелі ілгіш тіректер келесі негізгі бөліктерден тұрады:

▶  Серіппелі жинақ: қатаң термиялық өңдеуден және жүктеме сынауынан өткен жоғары сапалы серіппелі болаттан жасалған.

▶   Корпус: беті коррозияға қарсы өңделген көміртекті болаттан жасалған дәнекерленген құрылым.

▶  Реттеу бұрандасы: орнату кезінде жүктеме мен биіктікті реттеу үшін қолданылады.

▶  Қосылу керек-жарақтары: соның ішінде көтеру құлақтары, ілгіш шыбықтар және гайкалар, сайттың талаптарына сай таңдауға болады.

▶  Орнату көрсеткіші: оңай орнату және техникалық қызмет көрсету үшін құбырдың нақты орын ауыстыруын анық көрсетеді.

Негізгі мүмкіндіктер

▶  Жүктеменің кең ауқымы: 10Н-ден 100000Н-ға дейінгі жүктеме көрсеткіштері, көптеген өнеркәсіптік құбырлар қолданбаларына жарамды.

▶  Жоғарғы орын ауыстыру компенсациясы: 200 мм-ге дейінгі максималды ығысу, температураның өзгеруінен құбырдың кеңеюі мен жиырылуын тиімді сіңіреді.

▶  Шағын құрылым: тар құбыр галереяларында орнатуға арналған кеңістікті үнемдейтін дизайн.

▶  Оңай орнату және реттеу: құбыр жұмысы кезінде де жүктемені дәл реттеу үшін арнайы реттеу құрылғыларымен жабдықталған.

▶  Ұзақ қызмет ету мерзімі: Барлық негізгі компоненттер жоғары сапалы материалдарды қабылдайды және қатаң сапа тексеруінен өтеді.

Өнімділік артықшылықтары

Техникалық параметрлер

Қолданба өрістері

Серіппелі ілгіш тіректер құбырларды ауыстыру мен дірілге қатысты қатаң талаптары бар өнеркәсіп салаларында кеңінен қолданылады:

▶  Жылу электр станциялары мен атом электр станцияларына арналған бу және су құбырлары жүйелері

▶  Мұнай-химия зауыттарына арналған технологиялық құбырлар

▶  СТГ және СКГ қабылдау терминалдарындағы криогенді құбырлар

▶  Мұнай өңдеу зауыттарындағы пештер мен колонна құбырлары

▶  Қалалық орталық жылу құбырлары желілері

▶  Фармацевтика және тамақ өңдеу өнеркәсібіне арналған санитарлық құбырлар

Өндіріс және сапаны бақылау

Бізде серіппелі ілгіштерге арналған жетілдірілген өндірістік желілер мен толық сынақ жабдығы бар. Барлық өнімдер қатаң сапаны бақылау процедураларынан өтеді:

1.Кіріс шикізатын тексеру: Серіппелі болат, болат табақтар және басқа да шикізаттың химиялық құрамы мен механикалық қасиетін сынау.

2. Көктемді дайындау және сынау: әр көктем үшін 100% жүктеме сынағы және қысу сынақтары.

3. Құрастыруды тексеру: Өлшемді тексеру және дайын жинақтар үшін жүктемені калибрлеу.

4. Жеткізу алдында сынама алу инспекциясы: Өнім сапасына кепілдік беру үшін ұлттық стандарттарға сәйкес кездейсоқ тексеру.

Баптау қызметтері

Стандартты өнімдерден басқа, біз клиенттердің нақты сұраныстарына негізделген шешімдерді ұсынамыз:

▶  Арнайы жүктеме және орын ауыстыру талаптары бар серіппелі ілгіштерге арналған арнайы дизайн

▶  Жоғары температура, төмен температура және коррозиялық орта сияқты экстремалды жұмыс жағдайлары үшін материал таңдау

▶  Арнаулы стандартты емес қосылым түрлері және орнату өлшемдері

▶  Құбыр кернеуін талдау және ілгіш таңдау қызметтерін қолдау
