Құбырға арналған айнымалы серіппелі қолдаутермиялық кеңею, жиырылу, діріл немесе жұмыс жағдайларының өзгеруіне байланысты тік қозғалысты сезінетін өнеркәсіптік құбыр жүйелері үшін маңызды құрамдас болып табылады.Тяньшунқұбыр жүктемелерін теңестіруге, бақыланатын орын ауыстыруды қамтамасыз етуге және электр станциялары, мұнай-химия нысандары, мұнай және газ жүйелері және суды тазарту жобалары сияқты күрделі қолданбаларда қосылған жабдықты қорғауға көмектесетін стандартталған және теңшелген серіппелі қолдау шешімдерін шығарады.
Дұрыс жобаланған құбырды қолдау жүйесі құбырдың статикалық салмағын көтеруден көп нәрсені істеуі керек. Өнеркәсіптік құбырлар температуралар мен жұмыс жағдайларының өзгеруіне қарай қозғалуы мүмкін, бұл тіректерде, жабдықтың саптамаларында, клапандарда, фланецтерде және құрылымдық қосылымдарда қосымша күштер тудырады. Құбырға арналған айнымалы серіппелі тірек басқарылатын тік қозғалысқа мүмкіндік беру кезінде үздіксіз қолдауды қамтамасыз ету үшін серіппенің серпімді сипаттамаларын пайдаланады. Бұл мақала оның жұмыс принципін, негізгі құрамдас бөліктерін, техникалық сипаттамаларын, қолданбаларын, таңдау факторларын және өндірістік ойларды түсіндіреді, инженерлер мен өнеркәсіптік сатып алушыларға айнымалы серіппелі қолдаудың қашан қолайлы шешім екенін түсінуге көмектеседі.
Мазмұны
- Құбырға арналған айнымалы серіппелі қолдау дегеніміз не?
- Неліктен айнымалы серіппелі қолдау қажет?
- Айнымалы серіппелі қолдау қалай жұмыс істейді?
- Негізгі техникалық сипаттамалар қандай?
- Негізгі компоненттер қандай?
- Негізгі артықшылықтары қандай?
- Айнымалы серіппелі тірек қайда қолданылады?
- Дұрыс серіппелі қолдауды қалай таңдау керек?
- Өндіріс сапасы неге маңызды?
- Ол басқа құбыр тіректерімен қалай салыстырылады?
- Жиі қойылатын сұрақтар
- Қорытынды

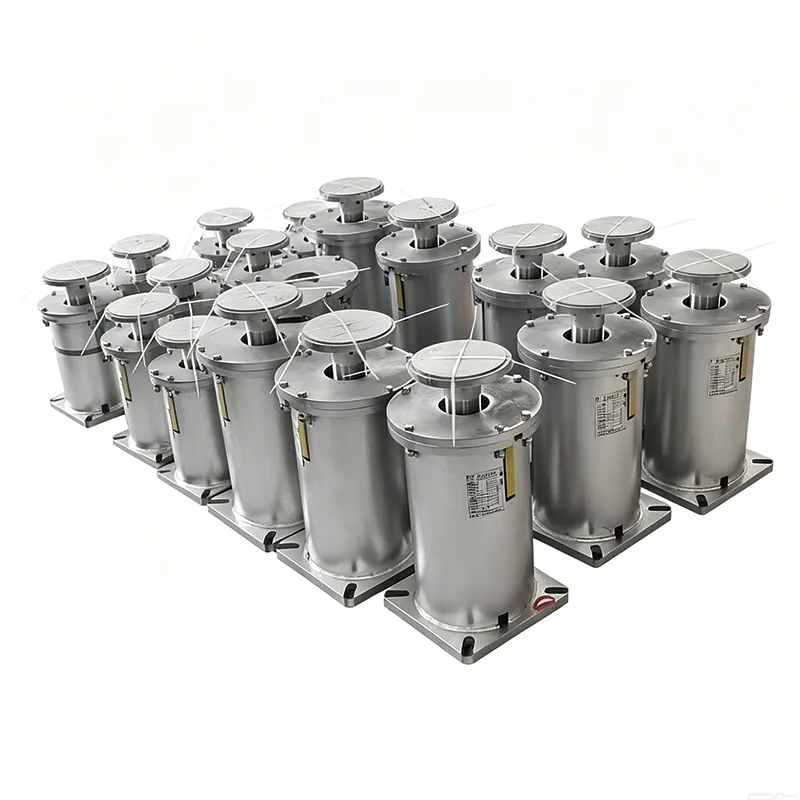

Құбырға арналған айнымалы серіппелі қолдау дегеніміз не?
Құбырға арналған айнымалы серіппелі тірек - тік жылжу кезінде құбырдың салмағын көтеруге арналған серпімді механикалық тірек. Құбырдың қозғалысын толығымен шектеудің орнына, серіппенің ауытқуына сәйкес өзгеретін тірек күшін қамтамасыз ету үшін серіппелі механизмді пайдаланады.
Бұл дизайн әсіресе температура ауытқуларына ұшыраған өнеркәсіптік құбырлар үшін пайдалы. Мысалы, бу құбыры жұмыс кезінде қызған кезде тігінен қозғалуы мүмкін және тоқтағаннан кейін қысқарады. Қатты тірек бұл қозғалысты шектеп, құбыр жүйесіне қажетсіз күштерді жіберуі мүмкін. Ауыспалы серіппелі тіреуіш қажетті жүкті көтеруді жалғастыра отырып, басқарылатын икемділікті қамтамасыз етеді.
Тяньшун 2012 жылдан бері құбырды қолдау өнімдерін шығарады және дүние жүзіндегі өнеркәсіптік жобаларға 800 000-нан астам жиынтықты жеткізеді. Оның айнымалы серіппелі қолдау диапазоны бірнеше конфигурацияларды, жүк сыйымдылықтарын, саяхат опцияларын және әртүрлі инженерлік талаптарға арналған теңшелген шешімдерді қамтиды.
Неліктен айнымалы серіппелі қолдау қажет?
Құбырларды жобалау құрылымдық қолдау мен басқарылатын қозғалыс арасындағы тепе-теңдікті қамтиды. Құбыр жұмыс кезінде оның орны өзгерген кезде шамадан тыс қайталама кернеуді тудырмай, тиісті түрде қолдау көрсетуі керек.
- Жылу қозғалысы:Жылыту және салқындату нәтижесінде пайда болатын бақыланатын тік жылжуды қамтамасыз етеді.
- Жүктеменің таралуы:Құбырлар мен байланысты құрамдас бөліктерге үздіксіз қолдау көрсетеді.
- Стрессті басқару:Қосылған жабдыққа берілетін шамадан тыс күштерді азайтуға көмектеседі.
- Дірілді басқару:Құбыр жүйелерін пайдалану үшін серпімді қолдау механизмін қамтамасыз етеді.
- Жабдықты қорғау:Сезімтал саңылаулардың, фланецтердің және қосылымдардың айналасындағы қажетсіз жүктемені азайтуға көмектеседі.
- Инженерлік икемділік:Орнату шарттарына сәйкес әртүрлі конфигурацияларды таңдауға болады.
Дұрыс таңдау тек құбыр диаметріне емес, нақты инженерлік параметрлерге негізделуі керек. Құбырдың салмағы, жұмыс температурасы, тік жылжу, орнату орны және қол жетімді құрылымдық кеңістік барлығы тірек таңдауына әсер етеді.
Айнымалы серіппелі қолдау қалай жұмыс істейді?
Негізгі жұмыс принципі серіппенің серпімділігіне негізделген. Құбыр тігінен қозғалған кезде серіппе ауытқиды және оның тірек күші сәйкесінше өзгереді. Бұл тірекке жүкті тасымалдауды жалғастыра отырып, құбыр қозғалысын қадағалауға мүмкіндік береді.
Қолдау көрсетілетін құбыр төмен қарай қозғалғанда, серіппе одан әрі қысылады және оның тірек күші артады. Құбыр жоғары қарай жылжыған кезде серіппелі қысу азаяды және тірек күші азаяды. Алынған жүктеменің өзгеруі жобаланған жұмыс ауқымында бақыланады.
Бұл сипаттама айнымалы серіппелі тіректерді тік термиялық қозғалыс күтілетін, бірақ жүктеменің белгілі бір мөлшерінің өзгеруі қолайлы жүйелер үшін қолайлы етеді. Үлкен қозғалыс ауқымында өте төмен тірек күшінің өзгеруін қажет ететін қолданбалар үшін инженерлер оның орнына тұрақты серіппелі қолдауды қарастыруы мүмкін.
Негізгі техникалық сипаттамалар қандай?
Техникалық сипаттамалар құбырлардың нақты дизайнына сәйкес келуі керек. Tianshun әртүрлі өндірістік жұмыс жағдайларын қамтуға арналған бірнеше конфигурацияларды қамтамасыз етеді.
| Техникалық сипаттама | Әдеттегі диапазон немесе опция | Инженерлік мақсат |
|---|---|---|
| Қолдау конфигурациясы | A, B, C, D, E, F, G типтері | Орнату икемділігін қамтамасыз етеді |
| Көктем өлшемі | № 0–Жоқ. 22 | Әр түрлі жүктеме талаптарына сәйкес келеді |
| Саяхат диапазоны | 30, 60, 90, 120, 180 мм | Әртүрлі тік қозғалыстарды қабылдайды |
| Жұмыс жүктемесі | 0,2–400 кН | Құбырдың әртүрлі жүктемелерін қолдайды |
| Қозғалыс бағыты | Жоғары/төмен | Күтілетін термиялық орын ауыстыруға сәйкес келеді |
| Жүктеменің өзгермелілігі | ≤25% стандарт | Қолдау күшінің өзгеруін басқарады |
| Тұрғын үй материалы | Көміртекті болат Q235/Q355 | Құрылымдық беріктікті қамтамасыз етеді |
| Беттік өңдеу | Ыстық мырышталған / боялған | Қоршаған ортаға төзімділікті жақсартады |
Жұмыс жағдайлары бір жобадан екіншісіне өзгеретіндіктен, бұл мәндерді жобаға арналған инженерлік есептеулерді алмастыру емес, таңдау сілтемелері ретінде қарастыру керек.
Негізгі компоненттер қандай?
Айнымалы серіппелі тірек әдетте бірнеше механикалық құрамдастарды бір басқарылатын тірек жинағына біріктіреді. Әрбір бөлік сенімді жұмыс пен орнатуға ықпал етеді.
- Бұрандалы серіппе:Тірек күшін тудыратын бастапқы серпімді элемент.
- Жоғарғы және төменгі байланыстырушы пластиналар:Тіректі құбыр жинағымен және құрылымдық элементтермен қосыңыз.
- Жүктеме көрсеткіші:Серіппенің орналасуы, жүктеме немесе орын ауыстыру туралы ақпарат береді.
- Құлыптау құрылғысы:Тасымалдау, орнату және іске қосу кезінде серіппені бекітуге көмектеседі.
- Қорғаныс корпусы:Көктем механизмін шаңнан, жаңбыр суынан және қоршаған ортаны ластаушы заттардан қорғауға көмектеседі.
Талап етілетін өнеркәсіптік жобалар үшін құрамдастарды таңдау жұмыс температурасын, коррозия әсерін, жүктеме жағдайларын, техникалық қызмет көрсету талаптарын және орнату ортасын ескеруі керек.
Негізгі артықшылықтары қандай?
Құбырға арналған айнымалы серіппелі тіреудің басты артықшылығы оның жүктемені қолдауды басқарылатын тік қозғалыспен біріктіру мүмкіндігі болып табылады. Бұл оны көптеген жылулық белсенді құбыр жүйелері үшін практикалық таңдау жасайды.
- Басқарылатын термиялық орын ауыстыру:Серіппелі механизм құбырды толығымен тежемей, құбырдың тік қозғалысын бақылайды.
- Жүктеменің болжамды ауытқуы:Тірек күші жобаланған диапазондағы серіппенің ауытқуына сәйкес өзгереді.
- Кең спецификация таңдауы:Әртүрлі серіппе өлшемдері мен саяхат диапазондары инженерлерге қолдау қуатын жоба талаптарына сәйкестендіруге мүмкіндік береді.
- Икемді орнату:Бірнеше қолдау конфигурациялары әртүрлі құрылымдық реттеулерді сыйдыра алады.
- Техникалық қызмет көрсету ыңғайлылығы:Модульдік құрамдас бөліктер тексеруді, ауыстыруды және қызмет көрсетуді жеңілдетеді.
- Баптау:Стандартты емес жобалар үшін арнайы жүктеме, орын ауыстыру, материал немесе өлшем талаптары қарастырылуы мүмкін.
Айнымалы серіппелі тірек қайда қолданылады?
Ауыспалы серіппелі тіректер әдетте қалыпты жұмыс кезінде тік қозғалыс орын алатын өнеркәсіптік құбыр жүйелері үшін қарастырылады. Типтік қолданбаларға мыналар жатады:
- Жылу электр станцияларындағы бу және қоректік су құбырлары
- Конденсат және қосалқы құбыр жүйелері
- Мұнай-химиялық технологиялық құбырлар
- Жылу алмастырғышты қосу құбырлары
- Мұнай және газ тасымалдау жүйелері
- Табиғи газды компрессорлық станциялар және арматуралық камералар
- Орталық жылу желілері
- Су және сарқынды суларды тазарту құрылыстары
- Кеме және теңіз құбырлары жүйелері
Мысалы, жоғары температуралы технологиялық желіде қайталап қыздыру және салқындату құбыр биіктігінің өзгеруіне әкелуі мүмкін. Дұрыс таңдалған серіппелі тіректер бүкіл операциялық циклде құбырды қолдауды сақтай отырып, бұл қозғалысты қамтамасыз ете алады.
Дұрыс серіппелі қолдауды қалай таңдау керек?
Дұрыс таңдау жобаның нақты деректерінен басталады. Тек номиналды құбыр өлшеміне негізделген серіппелі тіректерді сатып алу жүк көтергіштігінің немесе қозғалыс ауқымының жарамсыздығына әкелуі мүмкін.
Инженерлер мен сатып алушылар баға ұсынысын сұрамас бұрын келесі ақпаратты дайындауы керек:
- Құбырдың жұмыс жүктемесі
- Орнатылған немесе суық жүктеме
- Жұмыс немесе ыстық жүктеме
- Күтілетін тік жылжу
- Қозғалыс бағыты
- Жұмыс температурасы
- Құбыр және оқшаулау салмағы
- Орнату орны және бос орын
- Қажетті материал және бетті өңдеу
- Қолданылатын жоба стандарттары мен құжаттамасы
Толық ақпаратты ұсыну кәсіби айнымалы серіппелі қолдау жеткізушісіне сәйкес конфигурацияны ұсынуға және орнату кезінде қажетсіз қайта дизайнды болдырмауға мүмкіндік береді.
Өндіріс сапасы неге маңызды?
Серіппелі қолдау өнімділігі негізінен серіппе дәлдігіне, материал сапасына, өлшемдік консистенцияға, жүктемені калибрлеуге және құрастыру сапасына байланысты. Сондықтан қолдау маңызды өнеркәсіптік құбырлар жүйесінің бөлігі болған кезде өндірісті басқару маңызды.
Тяньшун оның өндірістік процесі шикізатты тексеруді, CNC серіппесін жасауды, серіппелі өнімділікті сынауды, дайын өнімнің өлшемдерін тексеруді, жүктемені калибрлеуді және жеткізуге дейінгі тексеруді қамтиды. Оның сапа менеджменті жүйесі ISO 9001:2015 сертификатталған, ал компания оның өнімдері халықаралық стандарттарға, соның ішінде CE және API талаптарына сәйкес келетінін мәлімдейді.
Ірі өнеркәсіптік тапсырыстар үшін сатып алушылар өндірушінің тиісті тексеру жазбаларын, жүктеме деректерін, материал құжаттамасын, өлшемдік ақпаратты және техникалық қолдауды қамтамасыз ете алатынын да қарастыруы керек. Бұл құжаттар орнатуды, іске қосуды және болашақта техникалық қызмет көрсетуді бақылауға мүмкіндік береді.
Ол басқа құбыр тіректерімен қалай салыстырылады?
Ауыспалы серіппелі тіректер құбыр тірегінің әрбір түрін ауыстыруға арналмаған. Тиісті шешім құбыр қозғалысының көлеміне және қолайлы тірек күшінің өзгеруіне байланысты.
| Салыстыру факторы | Айнымалы серіппелі қолдау | Қатты құбыр тірегі | Тұрақты көктемгі қолдау |
|---|---|---|---|
| Тік қозғалыс | Басқарылатын қозғалысты қамтамасыз етеді | Әдетте қозғалысты шектейді | Үлкенірек қозғалысты қамтамасыз етеді |
| Жүктеменің өзгеруі | Орташа | Ұстау шарттарымен күрт өзгеруі мүмкін | Өте төмен |
| Типтік қолданба | Жалпы термиялық орын ауыстыру | Ең аз орын ауыстыру | Үлкен орын ауыстыру немесе сезімтал жүйелер |
| Құрылымдық күрделілік | Орташа | Төмен | Жоғарырақ |
| Шығын деңгейі | Орташа | Жалпы төмен | Жалпы жоғары |
Негізгі айырмашылық - қозғалыс пен тірек күш арасындағы байланыс. Айнымалы серіппелі тірек тірек күшін белгілі бір диапазон ішінде өзгертуге мүмкіндік береді, ал тұрақты серіппелі тірек қозғалыс ауқымында әлдеқайда тұрақты тірек күшін сақтауға арналған.
Жиі қойылатын сұрақтар
Құбырға арналған айнымалы серіппелі тіректің негізгі функциясы қандай?
Оның негізгі функциясы жылу кеңеюінен, жиырылуынан, дірілінен немесе жұмыс жағдайларының өзгеруінен туындаған бақыланатын тік қозғалысқа рұқсат бере отырып, құбыр жүктемелерін қолдау болып табылады.
Қатты тірек орнына айнымалы серіппелі тірек қай кезде қолданылуы керек?
Жұмыс кезінде құбырды тігінен жылжыту қажет болғанда, айнымалы серіппелі тірек қарастырылуы керек. Қатты тірек әдетте қозғалыс аз болса және шектеу қолайлы болған жағдайда қолайлырақ.
Айнымалы және тұрақты серіппелі тіректердің айырмашылығы неде?
Ауыспалы серіппелі тірек серіппенің ауытқуы кезінде тірек күшін өзгертеді. Тұрақты серіппелі тірек оның белгіленген қозғалыс ауқымында тұрақты дерлік тірек күшін ұстап тұруға арналған, бұл оны жүктеменің өзгеруін азайту керек қолданбалар үшін пайдалы етеді.
Айнымалы серіппелі тірекке тапсырыс беру кезінде қандай ақпарат қажет?
Маңызды ақпарат әдетте жұмыс жүктемесін, суық жүктемені, ыстық жүктемені, тік орын ауыстыруды, қозғалыс бағытын, жұмыс температурасын, орнату шарттарын, қолжетімді кеңістікті, материал талаптарын және қолданылатын инженерлік стандарттарды қамтиды.
Тяньшун теңшелген көктемгі қолдау шешімдерін ұсына ала ма?
Иә. Tianshun стандартталған өнімдерді, сондай-ақ арнайы жүк көтергіштіктеріне, жүру талаптарына, өлшемдерге, орнату шектеулеріне, материалдарға және бетті өңдеуге қойылатын талаптарға бейімделген шешімдерді ұсынады.
Қорытынды
Дұрыс таңдалғанҚұбырға арналған айнымалы серіппелі қолдауқұбырға жүктемені қолдау мен басқарылатын жылу қозғалысы арасындағы практикалық тепе-теңдікті қамтамасыз ете алады. Болжамды тірек күшін сақтай отырып, тік ығысуға мүмкіндік беру арқылы ол құбырлардың кернеуін басқаруға және электр энергиясын өндіруде, мұнай-химияда, мұнай мен газда, суды өңдеуде және басқа да өнеркәсіптік қолданбаларда қосылған жабдықты қорғауға көмектеседі. Ең қолайлы модель әрқашан нақты жүктемеге, орын ауыстыруға, температураға, орнатуға және құрылымдық талаптарға сәйкес таңдалуы керек. Стандартталған конфигурациялармен, теңшеу мүмкіндіктерімен, сапаны бақылау процедураларымен және техникалық қолдауымен Tianshun өнеркәсіптік құбыр жобаларының кең ауқымы үшін көктемгі қолдау шешімдерін ұсына алады. Жаңа құбыр жүйесін жоспарласаңыз, бар тіректерді ауыстырсаңыз немесе теңшелген серіппелі қолдау шешімін бағаласаңыз,бізбен хабарласыңысәйкес өнім конфигурациясын және баға ұсыныстарын талқылау үшін техникалық талаптарыңызбен.
