Тәжірибелі құбырды қолдау өндірушісі ретінде,Тяньшунқамтамасыз етедіАлдын ала оқшауланған құбыр сырғымалы тірегіоқшаулаудың үздіксіздігін сақтай отырып, жылу қозғалысын қамтамасыз етуге арналған шешімдер. Бұл біріктірілген жинақтар өнеркәсіптік жобаларға жылу көпірін азайтуға, орнатуды жеңілдетуге және оқшауланған құбыр жүйелерінің сенімділігін арттыруға көмектеседі.
Алдын ала оқшауланған құбыр сырғымалы тірегі жүк көтергіш оқшаулауды төмен үйкеліс жылжымалы интерфейспен біріктіреді, бұл құбырлардың жылу қорғанысын бұзбай кеңеюіне және жиырылуына мүмкіндік береді. Оқшаулауды кесіп, қайта құруды талап ететін кәдімгі тіректерден айырмашылығы, біріктірілген дизайн үздіксіз оқшаулау қабығын және сенімдірек бу тосқауылын сақтауға көмектеседі. Бұл мақалада бұл тіректердің қалай жұмыс істейтіні, қандай материалдар әртүрлі жұмыс температурасына сәйкес келетіні, дұрыс конфигурацияны қалай таңдауға болатыны және бу, салқындатылған су немесе криогендік қызмет үшін қолдауды көрсету кезінде инженерлер нені ескеру керек екенін түсіндіреді.
1. Алдын ала оқшауланған құбыр сырғымалы тірегі дегеніміз не?
2. Жылжымалы және оқшаулау жүйесі қалай жұмыс істейді?
3. Негізгі инженерлік артықшылықтар қандай?
4. Қандай материалдар әртүрлі температураға жарамды?
5. Оң жақ құбыр сырғымасын қалай таңдайсыз?
6. Алдын ала оқшауланған құбыр сырғымалы тіректер қайда қолданылады?
7. Сатып алушылар тапсырыс бермес бұрын нені тексеруі керек?
9. Tianshun сіздің жобаңызды қалай қолдай алады?

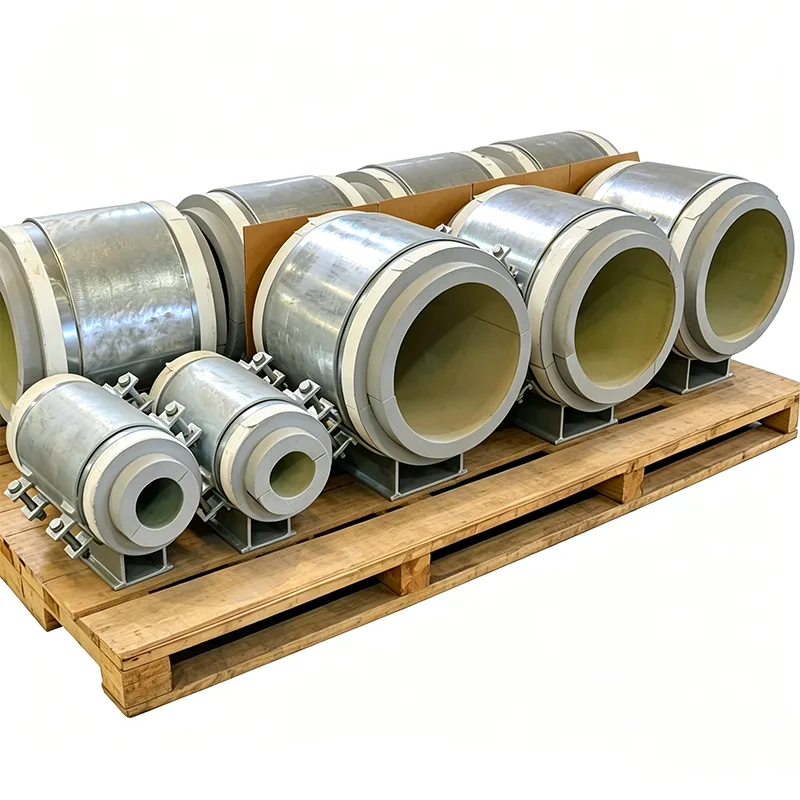

Алдын ала оқшауланған құбыр сырғымалы тірегі - осі бойымен басқарылатын қозғалысқа мүмкіндік беретін оқшауланған құбырды қолдайтын жобаланған компонент. Ол құрылымдық тіреуді, жүк көтергіш оқшаулау блогын және жылжымалы интерфейсті үйлестірілген жинаққа біріктіреді.
Өнеркәсіптік құбырлар жұмыс температурасының көтерілуіне және төмендеуіне байланысты өлшемдік өзгерістерге ұшырайды. Іске қосу кезінде бу желілері кеңейеді, салқындатылған су құбырлары қоршаған ортадан әртүрлі жылу жағдайларын сезінеді, ал криогендік құбырлар жұмыс кезінде айтарлықтай жиырылады. Егер тірек жүйесі қажетті қозғалысқа кедергі келтірсе, құбыр қосылымдарында, жабдықтың саптамаларында, анкерлерде және басқа құрылымдық нүктелерде шамадан тыс күштер дамуы мүмкін.
Кәдімгі тіректер басқа мәселені тудыруы мүмкін: оқшаулау көбінесе қолдау орнында үзіледі. Сайт қызметкерлері металл аяқ киімнің айналасындағы оқшаулауды кесіп, одан кейін қорғаныс конвертін қалпына келтіруі қажет болуы мүмкін. Нашар туралау, қысылған оқшаулау немесе толық емес тығыздау жылу өнімділігін төмендетуі мүмкін.
Алдын ала оқшауланған сырғымалы тірек зауытта құрастырылған бір қондырғыда жылу оқшаулау мен басқарылатын қозғалысты біріктіру арқылы осы қиындықтарды шешеді. Дизайн құбырдың жүктемесіне, температурасына, оқшаулау сипаттамаларына және күтілетін орын ауыстыруға сәйкес болуы керек.
Құрастыру сырғымалы механизмді негізгі оқшаулау функциясынан бөлек ұстай отырып, құбыр жүктемесін тіреуіш құрылымға беруге арналған. Әрбір компоненттің нақты инженерлік мақсаты бар.
Қатты оқшаулау блогы құбыр мен болат құрылымы арасындағы жылу алмасуды шектей отырып, құбырдың жүктемесін қолдайды. Оның материалы, қалыңдығы, қысу күші және геометриясы жобалық температура мен жүктеу жағдайларына сәйкес болуы керек. Блокты жұмыс, орнату және қолданылатын сынақ жүктемелеріне қарсы тексеру керек.
Әдеттегі конфигурацияда PTFE немесе графит сіңдірілген сырғымалы төсеммен жұптастырылған жылтыратылған тот баспайтын болаттан жасалған жылжымалы бет қолданылады. Нақты орналастыру дизайнға байланысты. Интерфейс осьтік қозғалысқа мүмкіндік береді, сонымен бірге үйкелісті және тірек құрылымына берілетін күштерді басқаруға көмектеседі.
Қажетті сырғанау жүрісін құбырлардың кернеуін талдау арқылы анықтау керек. Дизайнерлер болжамды орын ауыстыруды, қозғалыс бағытын, үйкеліс коэффициентін, тірек реакцияларын және жоба шарттарына сәйкес келетін мөлшерлемені ескеруі керек.
Суық және криогендік қызметтер үшін ылғалды бақылау ерекше маңызды. Біріктірілген тығыздағыш фланец көрші оқшаулағыш қапшық пен бу бөгеті үшін анықталған қосылу нүктесін қамтамасыз ете алады. Өрісті дұрыс тығыздау ылғалдың түсуін шектеуге көмектеседі, ол әйтпесе оқшаулау өнімділігін төмендетеді және коррозия қаупін арттырады.
Жылжымалы интерфейс сонымен қатар құрылыс қоқыстарынан, судан және басқа ластаушы заттардан лайықты қорғанысты қажет етеді. Соңғы қоршау және тығыздау бөлшектері өндіруші бекіткен сызбалармен расталуы керек.
Оқшаулау және сырғыту функцияларын біріктіру орнатудың үйлесімділігін жақсартады және құбырды қолдау орындарында жиі кездесетін мәселелерді азайтады.
Бұл артықшылықтар дұрыс құрастыру мен орнатуға байланысты. Сырғымалы тірек құбырдың дұрыс емес кернеу үлгісін, жеткіліксіз оқшаулау беріктігін, жеткіліксіз жүруді немесе нашар тығыздалған бу тосқауылын өтей алмайды.
Материалды таңдау алдын ала оқшауланған құбыр сырғымалы тірегін көрсетудегі ең маңызды қадамдардың бірі болып табылады. Оқшаулау қолайлы жылу өнімділігін сақтай отырып, қызмет көрсету температурасына және қысу жүктемесіне төтеп беруі керек. Жылжымалы материалдар сонымен қатар күтілетін жүктемеге, қозғалысқа, қоршаған ортаға және техникалық қызмет көрсету талаптарына сәйкес болуы керек.
| Қолданба | Потенциалды оқшаулағыш материал | Негізгі таңдауды қарастыру |
|---|---|---|
| Салқындатылған су және тұзды ерітінді | Жоғары тығыздықты PIR | Жылу өткізгіштік, ылғалға төзімділік және қысымға төзімділік |
| Температурасы төмен технологиялық құбырлар | PIR немесе ұялы шыны | Жобалық температура, бу бақылауы және жүк көтергіштігі |
| Криогендік құбырлар | Ұялы шыны | Өте төмен температура мен ылғалдан қорғауға жарамдылық |
| Бу және ыстық технологиялық желілер | Кальций силикаты | Температура рейтингі, механикалық беріктік және термиялық өнімділік |
| Арнайы жоғары температура қолданбалары | Перлит негізіндегі немесе микрокеуекті оқшаулау | Жобаға тән температуралық шектеулер және қысу әрекеті |
Тяньшун алдын ала оқшауланған құбыр сырғымасын қолдау өнімі бетінде сипатталғандай, материал опциялары таңдалған оқшаулау мен арнайы дизайнға байланысты шамамен -196°C пен +650°C аралығындағы қызмет көрсету шарттарын қамтуы мүмкін. Бұл соңғы нүктелер әрбір конфигурация үшін әмбебап рейтинг ретінде түсіндірілмеуі керек.
Инженерлер рұқсат етілген жұмыс температурасын, жобалық температурадағы қысу күшін, оқшаулау қалыңдығын, сырғымалы материалдың шектерін және соңғы спецификацияны бекітпес бұрын барлық компоненттердің үйлесімділігін растауы керек.
Құбырдың номиналды диаметріне негізделген тіректерді таңдау қымбат дизайнды қайта қарауға әкелуі мүмкін. Сенімді спецификация механикалық, жылулық және орнату талаптарын бірге қарастырады.
Қалыпты жұмыс температурасын, минималды және максималды жобалық температураларды, қысым жағдайларын және тиісті іске қосу немесе өшіру сценарийлерін анықтаңыз. Бұл факторлар оқшаулауды таңдауға және құбырдың күтілетін қозғалысына әсер етеді.
Жұмыс құбырының салмағын, сұйықтық салмағын, оқшаулау мен қаптаманың салмағын, қолданылатын динамикалық жүктемелерді және тиісті гидросынау жүктемелерін қамтамасыз етіңіз. Оқшаулағыш блокты тек қалыпты жұмыс салмағына емес, реттелетін жүктеме корпусына қарсы тексеру керек.
Қолдау орнында күтілетін қозғалысты анықтау үшін бекітілген құбыр кернеуінің талдауын пайдаланыңыз. Қозғалыс бағытын, жобалық орын ауыстыруды, жылжымалы интерфейс өлшемдерін және қажетті саңылауларды растаңыз.
Құбырдың сыртқы диаметрін, оқшаулау материалын, оқшаулау қалыңдығын және бу бөгеті талаптарын көрсетіңіз. Тірек геометриясы көршілес оқшаулау жүйесімен сәйкес келуі керек және бос орындарды немесе осал тығыздағыш өткелдерді жасамау керек.
Қолдау стандартты сырғымалы конфигурацияны, бүйірлік бағыттаушы тақталарды немесе жобаға қатысты басқа шектеулерді қажет ететінін анықтаңыз. Бағытталған тіректер бүйірлік ығысуды шектей отырып, осьтік қозғалысқа мүмкіндік береді, бірақ шектеу орындары құбырлардың жалпы кернеу дизайнымен үйлестірілуі керек.
Қолдау конфигурацияларын кеңірек шолу үшін Тяньшунның өнеркәсіптік құбыр тіректерінің ауқымын қарап шығыңыз және таңдалған қолдауды жобаның толық қолдау кестесімен үйлестіріңіз.
Бұл тіректер, әсіресе, құбырға термиялық қорғаныс пен басқарылатын қозғалысты қажет ететін жағдайда пайдалы. Жалпы қолданбаларға мыналар жатады:
Ылғалды өндірістік ғимаратта орнатылған салқындатылған су құбырын қарастырайық. Егер кәдімгі болат тіреуіш оқшаулауды үзсе, тірек айналасында конденсация пайда болуы мүмкін, бұл коррозияға және оқшаулаудың нашарлауына әкелуі мүмкін. Дұрыс таңдалған алдын ала оқшауланған сырғымалы тірек құбырдың жобаланғандай қозғалуына мүмкіндік бере отырып, бұл жылу көпірін азайтады.
Нақты нәтиже оқшаулау сипаттамасына, тірек жүктемелеріне, қоршаған орта жағдайларына, орнату сапасына және толық бу тосқауыл жүйесінің үздіксіздігіне байланысты.
Жобалық сатып алу топтары үшін толық техникалық сұрау өндірушілерге дәлірек баға ұсынысын дайындауға көмектеседі және спецификациядағы кемшіліктер қаупін азайтады.
Ұсынысты сұрамас бұрын келесі ақпаратты дайындаңыз:
Өндірушіден жобалық болжамдарды, рұқсат етілген жүктемелерді, оқшаулау қасиеттерін, жылжымалы қозғалысты және интерфейс мәліметтерін растауды сұраңыз. Қажет болған жағдайда, бөлек анықталған жоба қызметі ретінде үшінші тараптың тексеруін немесе куәландырылған тестілеуді ұйымдастырыңыз.
Зауыттық тексеру және құжаттама қадағаланымдылықты жақсарта алады, бірақ сатып алушылар ішкі сапаны тексеру мен тәуелсіз аккредиттелген үшінші тарап жүргізетін сынақты ажырата білуі керек. Өндіріс басталғанға дейін тексеру көлемін келісу керек.
Стандартты құбыр аяқ киім, ең алдымен, құбырды қолдайды және оның айналасында оқшаулауды кесіп, қайта құруды қажет етуі мүмкін. Алдын ала оқшауланған құбыр сырғымалы тірегі жүк көтергіш оқшаулағыш блокты және жылжымалы интерфейсті біріктіреді, бұл белгіленген қозғалысты қамтамасыз ете отырып, жылу оқшаулауды сақтауға көмектеседі.
Жұмыс ауқымы оқшаулағыш материалға және құрастырудың толық дизайнына байланысты. Тианшун қолайлы криогендік конфигурациялар үшін шамамен -196°C және тиісті жоғары температуралық оқшаулау үшін +650°C аралығындағы опцияларды тізімдейді. Таңдалған материалдар, жүктемелер және жұмыс жағдайлары үшін нақты рұқсат етілген диапазон расталуы керек.
Қажетті қозғалыс жылу кеңеюін немесе қысқаруын, тірек орнын, қозғалыс бағытын және сәйкес жұмыс сценарийлерін ескере отырып, құбырлардың кернеуін талдау арқылы белгіленеді. Сырғымалы бет өзінің механикалық шегіне жетпестен жеткілікті қозғалысты қамтамасыз етуі керек.
Иә. Бүйірлік ығысуды тежей отырып, осьтік қозғалысты қамтамасыз ету үшін бағыттаушы тақталарды қолайлы конфигурацияларға қосуға болады. Бағыттағыштың орналасуы мен саңылаулары құбырлардың кернеуін талдаумен және жобаның тірек жобасымен үйлестірілуі керек.
Келісілген жеткізу көлеміне байланысты құжаттамаға болат материалының сертификаттары, оқшаулағыш материалдың деректер парақтары, сырғанау үйкеліс сынағы туралы ақпарат, өлшемді тексеру есептері және тиісті зауыттық тексеру жазбалары кіруі мүмкін. Сатып алу сипаттамасында қажетті стандарттарды, бақылау мүмкіндігін және кез келген үшінші тарап сынақ талаптарын растаңыз.
Сенімді алдын ала оқшауланған құбыр сырғымалы тірегі құрылымдық жүктемені, жылу оқшаулауын, сырғанау өнімділігін және ылғалдан қорғауды теңестіруі керек. Бұл талаптарды бір келісілген дизайн ретінде қарастыру орнату белгісіздігін азайтуға көмектеседі және құбырдың ұзақ мерзімді сенімділігін қолдайды.
Тяньшун 2012 жылдан бері Янчжоудағы қондырғысында құбырды қолдау өнімдерін шығарады және бу, салқындатылған су және криогендік қызметтерді қоса алғанда, өнеркәсіптік құбырларға арналған шешімдерді жеткізеді. Құбыр өлшемдерін, оқшаулау талаптарын, жобалық жүктемелерді және қозғалыс деректерін қарап шығу арқылы инженерлік топ қолайлы қолдау конфигурациясын анықтауға және жобаңызға қажетті құжаттаманы нақтылауға көмектеседі.
Егер сіз теңшелген дереккөзді сатып алсаңызАлдын ала оқшауланған құбыр сырғымалы тірегіжаңа орнату немесе бар құбырды жаңарту үшін баға ұсынысын сұрамас бұрын құбырды қолдау кестесін, оқшаулау сипаттамаларын және кернеуді талдау деректерін дайындаңыз. Қол жетімді дизайн тәсілін қарап шығу үшін Tianshun өнім бетіне кіріңіз жәнебізбен хабарласыңытехникалық талаптарды, материал опцияларын, тексеру көлемін және жобаны жеткізу қажеттіліктерін талқылау.
