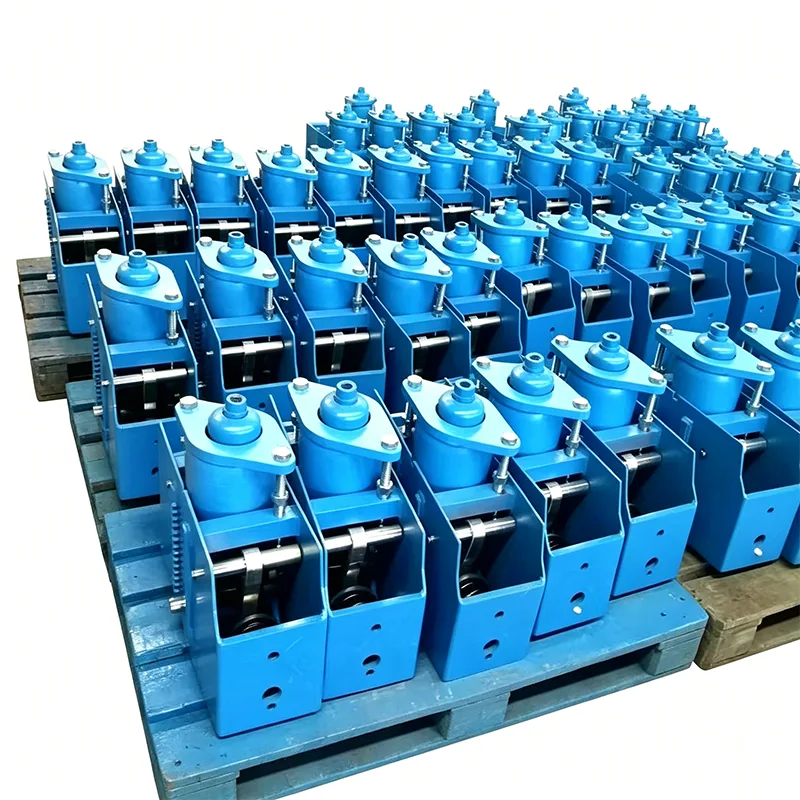

Жоғары жүктеме тұрақты серіппелі ілгіш өнеркәсіптік құбыр жүйелеріндегі орын ауыстыру мен жүктемені басқаруға арналған негізгі компонент болып табылады. Жоғары температурада және жоғары қысымда жұмыс жағдайында құбырлар температураның өзгеруіне байланысты термиялық кеңеюді және қысқаруды ығыстыруды тудырады. Егер тірек күші орын ауыстырумен өзгерсе, бұл құбыр желісінің кернеуінің шоғырлануына әкеледі және жүйенің қауіпсіз жұмысына қауіп төндіреді. Біздің жоғары жүктеме тұрақты серіппелі ілгіш момент тепе-теңдігі принципіне негізделген. Ол құбырдың тік жылжуының бүкіл жүрісі бойына тұрақты тірек күшін үздіксіз шығара алады, бұл қосымша кернеуден туындаған құбырлар мен қосылған жабдықтың зақымдалуын тиімді болдырмайды.
Yangzhou Tianshun Pipeline Technology Co., Ltd., 2012 жылы негізі қаланған, 14 жылдық өндірістік және қолдану тәжірибесін жинақтай отырып, құбыр тіректері мен ілгіштер саласына назар аударды. Біздің өнімдер әлемнің 40-тан астам елінде энергетика, мұнай-химия, энергетика және басқа салалардағы негізгі жобаларға қызмет етті және тұрақты сапамен тұтынушылардың ұзақ мерзімді қайта сатып алу сеніміне ие болды.
Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.
Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.
Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса алғанда, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.
Жоғары жүктеме тұрақты серіппелі ілгіш қос қолды тетік механизмі мен спиральды серіппелі жинақтың бірлескен дизайнын қабылдайды, момент тепе-теңдігінің механикалық принципіне негізделген тұрақты күш шығысын жүзеге асырады:
▶ Момент тепе-теңдігі механизмі: құбыр желісі жылу ығысуын тудырған кезде, серіппелі жинақ жүктеме моменті мен серіппе моментін әрқашан теңестіре отырып, рычаг механизмі арқылы моментті жібереді.
▶ Жұдырықша бағыттағышының өтемі: Кірістірілген дәлдіктегі жұдырықша бағыттағышының құрылымы механикалық үйкеліс пен өндірістік ауытқулардан туындаған жүктеме ауытқуларын өтейді
▶ Индикатор құрылғысы: визуалды орын ауыстыру индикаторымен жабдықталған, ол нақты уақытта құбырдың жылжуын бақылай алады, бұл орнында орнату мен реттеуді жеңілдетеді.
|
Параметр элементі |
Техникалық көрсеткіштер |
Орындау стандарты |
|
Номиналды жүктеме диапазоны |
0,5 кН ~ 1000 кН (өте үлкен жүктеме теңшеуге болады) |
GB/T 17116 / HG/T 20644 |
|
Жұмыс орнын ауыстыру диапазоны |
±50мм ~ ±500мм |
Инженерлік дизайн талаптарына сәйкес |
|
Жүктеме тұрақтылығы |
≤±5% (≤6% ұлттық стандарт талабынан асып түседі) |
Бір бірлікке зауыттық тексеру |
|
Жұмыс температурасының диапазоны |
-20℃ ~ 450℃ (жоғары температура жағдайлары үшін теңшеуге болады) |
Материалдық бейімделгіш дизайн |
|
Жұмыс орнындағы жүктемені реттеу диапазоны |
±10% |
Арнайы реттеу механизмімен жабдықталған |
|
Шаршаған өмір |
≥10 000 цикл |
Имитациялық жұмыс жағдайының сынағы |
|
Көктемгі материал |
60Si2MnA жоғары берік серіппелі болат |
Вакуумды термиялық өңдеу процесі |
Жоғары жүктеме тұрақты серіппелі ілгіштің жүктеме ауытқуы бүкіл инсульт бойы ±5% шегінде бақыланады, бұл ұлттық стандарт талаптарынан асып түседі. Көп дискілі серіппелі комбинациясы және дәлме-дәл механикалық конструкциясы арқылы ол құбырдың термиялық ығысу кезінде әрқашан біркелкі қолдау алуын қамтамасыз етеді, кернеудің шоғырлану қаупін түбегейлі жояды.
Жоғары жүктемелі құбыр жүйелері үшін оңтайлы жобаланған, жүк көтергіш жақтау Q345B жоғары берік құрылымдық болатты қабылдайды, ал серіппелі цилиндр айналмалы дәнекерлеулердің жасырын қауіптерін жоя отырып, интегралды айналдыру арқылы қалыптасады. Өнім 1000 кН максималды жүктемеге төтеп бере алады, бұл үлкен электр станцияларындағы, тазартқыш қондырғылардағы және басқа нысандардағы ауыр жүк құбырларының қолдау қажеттіліктерін қанағаттандырады.
▶ Орнату және тасымалдау кезінде серіппені бекітіп, кездейсоқ орын ауыстыруды болдырмайтын жүк құлыптау құрылғысымен жабдықталған.
▶ Нақты жұмыс жағдайының ауытқуларына бейімделу үшін жұмыс орнындағы жүктемені ±10% шегінде дәл реттеуге болады
▶ Түрлі құбырларды орнату үлгілерімен үйлесімді стандартталған қосылым интерфейстері
▶ Модульдік құрылымдық дизайн, тозған бөлшектерді ыңғайлы ауыстыру
Өнім жұмыс температурасының -20℃ ден 450 ℃ аралығындағы диапазонына бейімделе алады. Төмен температуралы СТГ және жоғары температуралы бу сияқты арнайы жұмыс жағдайлары үшін төтенше орталарда өнімділік сенімділігін қамтамасыз ету үшін сәйкес жоғары температураға немесе төмен температураға төзімді материалдарды теңшеуге болады.
| Тұрақты серіппелі ілгішке арналған кесте | Мысал |
| Модель/серия | PH, LH, CA, CS, TH |
| Жүктеме сыйымдылығы (жұмыс) | 0,1 кН - 500 кН |
| Жалпы саяхат | 50мм, 100мм, 200мм, 400мм |
| Нақты саяхат | 600 мм дейін |
| Жүктеменің ауытқуы (төзімділік) | ±5% (стандартты) / ±3% (жоғары прек.) |
| Орнату орны | Көлденең / тік |
| Тұрғын үйді аяқтау | Ыстық мырышталған / эпоксидті |
| Жұмыс температурасы. | -20°C және +80°C (Қоршаған орта) |
| Серіппелі катушкалар материалы | 60Si2Mn / 50CrVA |
| Жүктемені реттеу ауқымы | ±10% (Өрісті реттеу) |
Бізде әрбір жоғары жүктеме тұрақты серіппелі ілгіштің сенімді жұмысын қамтамасыз ету үшін толық өндіріс және сынақ жүйесі бар:
▶ Автоматтандырылған өндірістік жабдық: негізгі процестердің стандартталған өндірісін жүзеге асыру үшін автоматты сильфонды өндірістік желілермен және әртүрлі қалыптау және өңдеу жабдықтарымен жабдықталған.
▶ Мінсіз сынақ жүйесі: әрбір өнім жеткізілім алдында жүктеме және орын ауыстыру сынағынан өтеді, тексеру есептері шығарылады.
▶ Кәсіби техникалық топ: көп жылдар бойы ҒЗТКЖ және құбыр тіректері мен ілгіштерді өндірумен айналысатын техниктер тобына ие болыңыз
▶ Материалдың қадағалануын басқару: серіппелі болат және құрылымдық болат сияқты шикізаттың барлығы қадағаланатын материал сапасы сертификаттары бар кәдімгі болат диірмендерінен алынған.
▶ Сату алдындағы техникалық қолдау: әртүрлі жұмыс жағдайлары қолданбаларымен таныс кәсіби сату тобы құбыр параметрлеріне сәйкес таңдау ұсыныстары мен техникалық шешімдерді ұсына алады.
▶ Теңшелетін қызметтер: Арнайы жүктемелер, арнайы орын ауыстырулар және арнайы орнату пішіндері үшін өнімді теңшеуге қолдау көрсету
▶ Сатудан кейінгі кепілдік: орнату бойынша нұсқаулық пен техникалық кеңес беріңіз және өнім сапасы мәселелеріне дереу жауап беріңіз.
▶ Жеткізу циклі: кәдімгі үлгілер қоймада және тапсырыс бойынша өнімдер келісілген циклге сәйкес жеткізіледі.
