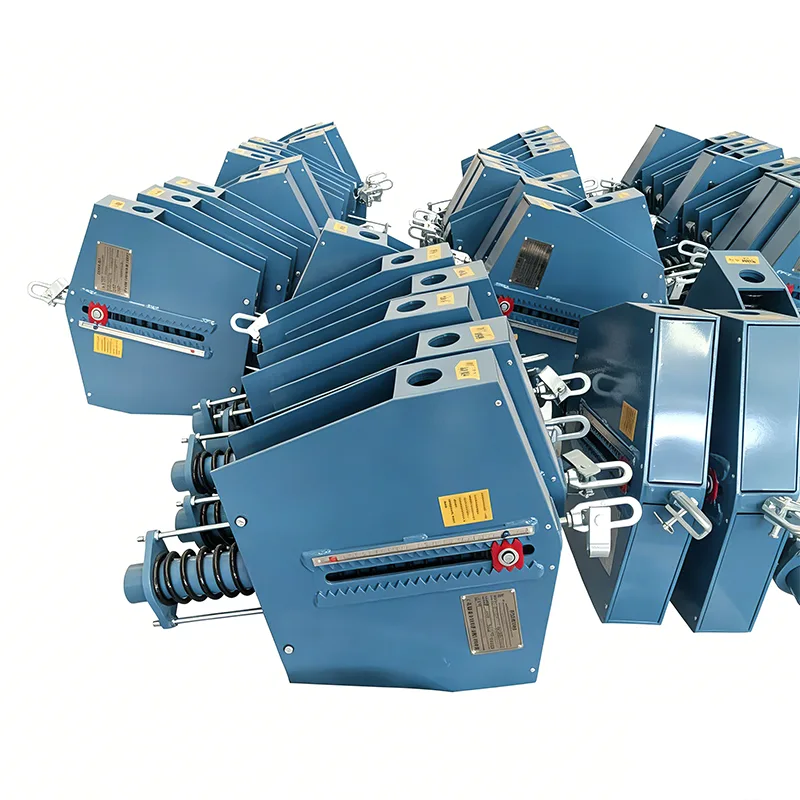

Бу құбырлары жұмыс кезінде айтарлықтай жылу ығысуын тудырады және жүктеменің өзгеруіне өте сезімтал. Құбырдың температурасы қоршаған орта температурасынан жұмыс температурасына дейін көтерілгенде, бірнеше сантиметрден ондаған сантиметрге дейінгі тік жылжу орын алады. Кәдімгі тірек құрылғылары қабылданса, жүктеме орын ауыстырумен бірге күрт өзгереді, нәтижесінде құбыр кернеуінің шоғырлануы, жабдық қосылымдарының зақымдалуы және тіпті құбырдың жарылуы мүмкін. Бу құбырының тұрақты серіппелі тірегі - осындай мәселелерді шешу үшін әзірленген арнайы қолдау құрылғысы. Ол бу құбырлары жүйелерінің қауіпсіз және сенімді жұмысын қамтамасыз ете отырып, барлық орын ауыстыру жолында тұрақты дерлік қолдау күшін береді.
Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.
Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.
Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.
Момент тепе-теңдігі принципіне негізделген, бу құбырының тұрақты серіппелі тірегі байланыс механизмі арқылы серіппелердің серпімді күшін тұрақты тірек күшіне айналдырады. Құбыр тігінен қозғалған кезде серіппелі деформация 5% шегінде бақыланатын жүктеменің өзгеру жылдамдығымен тұрақты шығыс күшін сақтау үшін байланыс жүйесі арқылы өтеледі.
Стандартты өнімдер келесі негізгі компоненттерден тұрады:
▶ Серіппелі жинақ: жоғары берік легірленген серіппелі болаттан жасалған және бірнеше термиялық өңдеу процестеріне ұшыраған.
▶ Момент тепе-теңдігі механизмі: дәл өңделген байланыс және жұдырықша жинағы.
▶ Жүктемені реттеу құрылғысы: шығыс жүктемесін дәл орнында реттеуге мүмкіндік береді.
▶ Орын ауыстыру көрсеткіші: құбырлардың нақты орын ауыстыруын анық көрсетеді.
▶ Корпус және қосқыш жинақтар: беті коррозияға қарсы өңделген жоғары сапалы көміртекті болаттан жасалған.
| Тұрақты серіппелі ілгішке арналған кесте | Мысал |
| Модель/серия | PH, LH, CA, CS, TH |
| Жүктеме сыйымдылығы (жұмыс) | 0,1 кН - 500 кН |
| Жалпы саяхат | 50мм, 100мм, 200мм, 400мм |
| Нақты саяхат | 600 мм дейін |
| Жүктеменің ауытқуы (төзімділік) | ±5% (стандартты) / ±3% (жоғары прек.) |
| Орнату орны | Көлденең / тік |
| Тұрғын үйді аяқтау | Ыстық мырышталған / эпоксидті |
| Жұмыс температурасы. | -20°C және +80°C (Қоршаған орта) |
| Серіппелі катушкалар материалы | 60Si2Mn / 50CrVA |
| Жүктемені реттеу ауқымы | ±10% (Өрісті реттеу) |
▶ Тамаша тұрақты күш өнімділігі: жүктеменің өзгеру жылдамдығы толық инсульт бойымен ≤ 5%, ұлттық стандарттар талаптарынан асады.
▶ Үлкен ығысу диапазоны: Максималды ығысу 400 мм-ге дейін жетеді, бұл үлкен диаметрлі жоғары температуралы бу құбырлары үшін өте қолайлы.
▶ Жүктемені толық қамту: 0,5 кН-ден 500 кН-ға дейінгі жүктеме рейтингтерінің толық сериясы қол жетімді.
▶ Шағын құрылым: оңтайландырылған кеңістіктік дизайнды қабылдай отырып, оның жалпы көлемі дәстүрлі тұрақты серіппелі тіректерге қарағанда 20%-ға аз.
▶ Оңай орнату: жеткізу алдында көрсетілген жүктемені алдын ала орнатыңыз, бұл тек орнында іске қосу үшін қарапайым бекітуді қажет етеді.
▶ Жоғары қауіпсіздік және сенімділік: кездейсоқ зақымдануды болдырмау үшін шамадан тыс жүктемеден қорғау және қозғалысты шектеу құрылғыларымен жабдықталған.
|
Салыстыру элементтері |
Бу құбырының тұрақты серіппелі тірегі |
Құбырға арналған айнымалы серіппелі қолдау |
|
Жүктеменің өзгеру жылдамдығы |
≤ 5% |
≤ 25% |
|
Максималды орын ауыстыру |
400мм |
200мм |
|
Қолданылатын құбырлар |
Үлкен ығысу және жоғары жүктеме сезімталдығы бар бу құбырлары |
Жалпы жылу ығысуы бар құбырлар |
|
Күйзелісті бақылау өнімділігі |
Өте жақсы |
Жақсы |
|
Жабдықты қосудан қорғау |
Жоғары |
Кәдімгі |
|
Өндіріс құны |
Салыстырмалы түрде жоғары |
Орташа |
|
Жұмыс температурасы |
-196℃ ~ +600℃ |
-40℃ ~ +450℃ |
|
Параметр аты |
Техникалық сипаттамалар |
|
Жұмыс жүктемесінің диапазоны |
0,5кН – 500кН |
|
Номиналды орын ауыстыру |
50мм, 100мм, 150мм, 200мм, 300мм, 400мм |
|
Жүктеменің өзгеру жылдамдығы |
≤ 5% |
|
Жұмыс температурасы |
-196℃ ~ +600℃ |
|
Көктемгі материал |
60Si2MnA, 50CrVA, Жоғары температураға төзімді қорытпа |
|
Тұрғын үй материалы |
Q235B, Q345B, Тот баспайтын болат |
|
Беттік өңдеу |
Ыстық мырыштау, мырышқа бай эпоксидті праймер + жоғары температураға төзімді үстіңгі жабын |
|
Қолданылатын стандарттар |
GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1 |
Бу құбырының тұрақты серіппелі тірегі негізінен үлкен термиялық ығысуы және жүктеме тұрақтылығына қатаң талаптары бар бу құбырлары жүйелеріне қолданылады:
▶ Жылу электр станцияларының магистральдық бу құбырлары және қыздыру бу құбырлары
▶ Атом электр станцияларының кәдімгі аралындағы бу құбырлары жүйесі
▶ Мұнай өңдеу зауыттарындағы жоғары температуралы бу беру құбырлары
▶ Темір және болат зауыттарындағы бу электр құбырлары
▶ Қалалық орталық жылытуға арналған жоғары температуралы ыстық су және бу магистральдық желілері
▶ Химиялық зауыттардағы бумен жылыту құбырлары
Жоғарыда аталған қолданбалар үшін құбырдың ауысуы 100 мм-ден асса немесе жүктеменің өзгеруіне қатаң бақылау қажет болғанда, құбырға арналған айнымалы серіппелі қолдау бұдан былай операциялық талаптарды қанағаттандыра алмайды. Мұндай жағдайларда жүйе қауіпсіздігін қамтамасыз ету үшін тұрақты серіппелі тіректер міндетті болып табылады.
Yangzhou Tianshun Piping толық өндірістік қондырғылармен және дәл сынау құралдарымен жабдықталған тұрақты серіппелі тіректерді шығаруда 14 жылдық кәсіби тәжірибесі бар. Біз барлық өнімдердің халықаралық стандарттарға сәйкестігін қамтамасыз ету үшін қатаң толық жинақталған сапаны бақылау жүйесін енгіздік:
1.Кіріс шикізатын тексеру: Барлық болат материалдар түпнұсқалық материал сертификаттарымен бірге жүреді және спектрлік талдаудан және механикалық қасиет сынағынан өтеді.
2.Precision өңдеу: Негізгі компоненттер жоғары өлшемдік дәлдікке кепілдік беру үшін CNC өңдеу орталықтарымен өңделеді.
3.Көктемгі өнімділік сынағы: Әр көктем 100 000 цикл шаршау сынақтарынан және жүктемені калибрлеуден өтеді.
4.Жалпы өнімділік сынағы: Әрбір дайын құрылғы жеткізілім алдында толық инсультті тұрақты күштік сынақтан өтеді.
5. Үшінші тараптың тексеруі: SGS, BV, TUV және басқа беделді үшінші тарап ұйымдары шығарған сынақ есептері сұрау бойынша қол жетімді.
Біздің сапа менеджменті жүйеміз ISO 9001:2015 сертификатына ие және барлық өнімдер CE және API сияқты халықаралық стандарттарға сәйкес келеді.
Құбырлардың тіректері құбырдың орын ауыстыруы мен жүктеме сезімталдығына қарай таңдалуы керек: Құбырдың тік ығысуы 100 мм-ден аз болса және жүйе жүктеме ауытқуына сезімтал болмаса, Құбырға арналған айнымалы серіппелі тіреуді таңдаңыз. Ауысу 100 мм-ден асқанда немесе құбырдың жүктемеге сезімталдығы жоғары болғанда, Тұрақты серіппелі тіреуді таңдаңыз.
▶ Тегін құбырдағы кернеуді талдау және ілгіш пен тірек таңдауды есептеу
▶ Стандартты емес тұрақты серіппелі тіректерді жобалау және өндіру
▶ Орнату бойынша нұсқаулық және іске қосу қызметі
▶ 12 айлық кепілдік, кепілдік мерзімі ішінде ақауы бар өнімдерді тегін жөндеу немесе ауыстыру
▶ Ұзақ мерзімді қосалқы бөлшектерді жеткізу және үздіксіз техникалық қолдау
