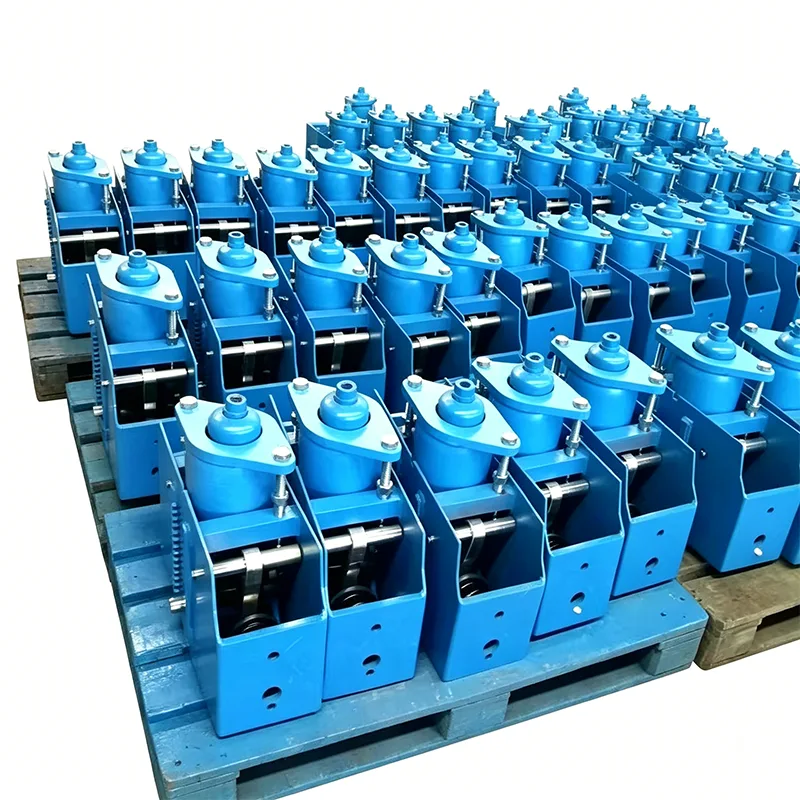

Консольдық тұрақты серіппелі тірек

Ірі өнеркәсіптік құбыр жүйелерінде құбырлар айтарлықтай тік орын ауыстыруға ұшыраған кезде, кәдімгі серіппелі тіректер жүктеменің айтарлықтай ауытқуын тудырады, бұл өз кезегінде қосылған сезімтал жабдыққа (мысалы, бу турбиналары, қазандықтар, компрессорлар және т.б.) үлкен қосымша жүктеме жасайды. Құбырды қолдау технологиясында 14 жылдық техникалық жинақтауды пайдалана отырып, Yangzhou Tianshun Pipeline Technology Co., Ltd компаниясы консольдық тұрақты көктемгі қолдауды кәсіби түрде дамытады және шығарады. Бұл өнім құбырдың тік орын ауыстыруы кезінде тірек күшінің тұрақты болуын қамтамасыз ету үшін моменттік тепе-теңдік принципін қабылдайды. Бұл мүмкіндік оны үлкен ығыстырғыш құбыр жүйелері мен жүктеменің өзгеру жылдамдығы қатаң бақыланатын сценарийлер үшін маңызды қолдау құрылғысы етеді. Ол құбыр жүйесіндегі қолайсыз күштердің берілуін тиімді болдырмайды және негізгі жабдықтың қауіпсіз жұмысын қамтамасыз етеді.

Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.

Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.

Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса алғанда, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

Өнімнің техникалық сипаттамалары

Тұрақты серіппелі ілгішке арналған кесте	Мысал
Модель/серия	PH, LH, CA, CS, TH
Жүктеме сыйымдылығы (жұмыс)	0,1 кН - 500 кН
Жалпы саяхат	50мм, 100мм, 200мм, 400мм
Нақты саяхат	600 мм дейін
Жүктеменің ауытқуы (төзімділік)	±5% (стандартты) / ±3% (жоғары прек.)
Орнату орны	Көлденең / тік
Тұрғын үйді аяқтау	Ыстық мырышталған / эпоксидті
Жұмыс температурасы.	-20°C және +80°C (Қоршаған орта)
Серіппелі катушкалар материалы	60Si2Mn / 50CrVA
Жүктемені реттеу ауқымы	±10% (Өрісті реттеу)

Негізгі құрылымы және механикалық қасиеттері

Консольдық тұрақты серіппелі тірегіміз консольдық тұтқа мен серіппенің дәл біріктірілген құрылымын қабылдайды, күрделі механикалық тепе-теңдікті сенімді инженерлік өнімдерге айналдырады. Оның негізгі техникалық параметрлері мен құрылымдық ерекшеліктері төмендегідей:

Техникалық өлшем	Тиімділік көрсеткіштері және инженерлік мән
Жүктеменің өзгеру жылдамдығы	Теориялық жүктемені өзгерту жылдамдығы нөлге тең (нақты ауытқу ≤5%), тұрақты тірек күшін қамтамасыз етеді және қосымша кернеуді толығымен жояды.
Тік ығысу қабілеті	0～300мм немесе одан да үлкен тік орын ауыстыру компенсациясын қолдайды, үлкен ығысуы бар құбыр жүйелері үшін арнайы әзірленген.
Консольдық құрылымның артықшылықтары	Консольдық рычагтың дизайнын қабылдайды, ықшам құрылымы және шағын кеңістікті иемденуі, жердегі күрделі орнату орталарына бейімделеді.
Материал және коррозияға қарсы	Негізгі жүк көтергіш құрамдас бөліктер жоғары берік легірленген болаттан жасалған, беті ыстық мырышталған немесе коррозияға қарсы жабыны бар, ауыр жұмыс жағдайларына бейімделген.

Инженерлік қолдану және сайтта бейімделу

Практикалық инженерлік қолданбаларда құбырды орнату жиі кеңістіктегі күрделі шектеулерге тап болады. Біздің консольдық тұрақты серіппелі тірек құрылыс орнындағы құрылыстың ауыр нүктелерін толығымен шешеді:

Суық күйді дәл орнату: Жеткізу алдында біз құбырдың кернеу жағдайларына және тұтынушылар ұсынған термиялық орын ауыстыру талаптарына сәйкес көктемді суық күйдегі жүктеме күйінде алдын ала қысып, бекітеміз. Жұмыс орнында орнату кезінде жобалық күйге жету үшін тек бұрандалы бағанды ​​дәл реттеу қажет, бұл құрылыс мерзімін айтарлықтай қысқартады.

Икемді тамырлау әдістері: Консольдық құрылым әртүрлі тамырлау жағдайларына бейімделеді. Болат конструкция арқалықтары, бетон іргетастар немесе жабдық корпустары болсын, тұрақты тамырға сәйкес келетін түбірлік қосқыштар (мысалы, дәнекерленген жалғыз пластиналар, құбыр қысқыштары және т.б.) арқылы қол жеткізуге болады.

Көрсетілген жұмыс күйі: Жоғары дәлдіктегі орын ауыстыру индикаторларымен және жүктеме таразыларымен жабдықталған пайдалану және техникалық қызмет көрсету персоналы құбырдың жобаланған жұмыс орнында тұрғанын қабықты бөлшектемей-ақ интуитивті түрде анықтай алады, бұл күнделікті тексеруді және профилактикалық қызмет көрсетуді жеңілдетеді.

Қатаң өндіріс және сапаны бақылау жүйесі

Жеткізу алдында әрбір өнімге кешенді ішкі сынақ жүргізіледі

Жеткізу алдында әрбір өнім толық ішкі сынақ процесінен өтеді. Бұл процесс өлшемді және визуалды тексеруді, PMI (оң материалды анықтау), қаттылықты сынауды, қажет болған жағдайда MT/PT бұзылмайтын сынауды, жүктің орын ауыстыру қисықтарымен серіппелі жүктемені сынауды және жабын қалыңдығын өлшеуді қамтиды. Зауыттық сынақ есептері (FTR) және материалды сынау есептері (MTR) жеткізіледі.

Үшінші тарапты аккредиттеу туралы түсініктеме

Ішкі тестілеу ILAC аккредиттелген үшінші тарап тестілеуімен бірдей емес. Егер үшінші тарап куәландырған сынақ немесе зертханалық сынақ қажет болса, оны бөлек қосымша қызмет ретінде ұсынуға болады.

Қосымша үшінші тарап тексеру қызметтері (бөлек келтірілген)

1. Материалды сынау

Бұл қызмет химиялық құрамды талдауды, созылуды сынауды, Charpy төмен температурадағы соққыны сынауды және қаттылықты сынауды қамтиды.

2. Дәнекерлеу NDT

Қолжетімді әдістерге магниттік бөлшектерді сынау (MT), сұйық пенетрантты сынау (PT), ультрадыбыстық сынақ (UT) және радиографиялық сынақ (RT) кіреді.

3. Көктемгі жүктеме өнімділігін тексеру

Жүктеменің ығысуының қисықтары енгізілген.

4. Ыстық мырыштау / эпоксидті жабынды коррозиядан қорғауды тексеру

5. Тестілеу, зауыттық бақылау және жөнелту алдындағы инспекция (PSI)

Біздің ерекше артықшылықтарымыз

LISEGA халықаралық құбырларды қолдау жүйесімен салыстырылды

Біздің өнімді жүктеу дәлдігі, сынақ стандарттары және құжаттама жүйелері LISEGA халықаралық құбырды қолдау жүйесімен салыстырылады.

Стандартты отандық жеткізушіден жоғары

Өнімнің өзін ғана қамтамасыз ететін стандартты отандық өндірушілерден айырмашылығы, біз әр серіппелі қондырғымен жүктеме-орын ауыстыру қисығын береміз. Біз сондай-ақ үшінші тараптың SGS тестілеуін және куәландырылған тексерулерді ұйымдастыруға көмектесеміз және біз шетелдік жобалар үшін PE/CPE инженерлерінің құжаттарды қарауына қолдау көрсетеміз.

Неліктен Tianshun консольдық тұрақты көктемгі тірегін таңдау керек?

Терең техникалық мұра: 14 жылдық салалық тәжірибеге және кәсіби ҒЗТКЖ тобына сүйене отырып, біз құбыр кернеуін талдаудан, типті таңдаудан бастап орнату нұсқаулығына дейін толық технологиялық қолдау көрсетеміз.

Жаһандық жобаны тексеру: Өнімдер әлемнің 40-тан астам еліндегі энергетикалық, мұнай-химиялық және энергетикалық жобаларда тұрақты жұмыс істеп, қондырғыларды бірнеше рет іске қосу/өшіру сынақтарына және экстремалды жұмыс жағдайларына төтеп берді.

Теңшелетін қызмет көрсету мүмкіндігі: Арнайы кеңістік шектеулері немесе стандартты емес жүктеме талаптары үшін біз консоль құрылымының теңшелген дизайнын және инженерлік шешімдерді ұсына аламыз.

Сатудан кейінгі сенімді кепілдік: Біз күйді бағалауды, жүктемені қайта орнатуды және электр станцияларының жұмыс істеу және техникалық қызмет көрсету тәуекелдерін азайтуды тоқтататын техникалық қызмет көрсету кезінде ауыстыру бойынша нұсқаулықты қамтамасыз ететін толық тұтынушы файлы мен жауап беру механизмін құрдық.
