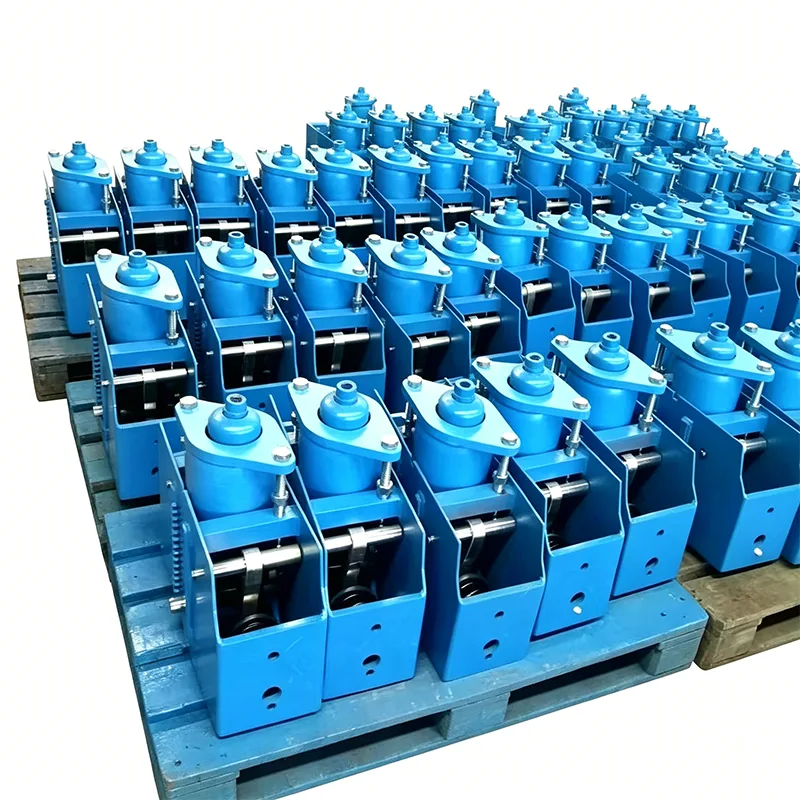

Көптеген өнеркәсіп орындарында құбырлар үстіндегі шектеулі кеңістік тік тұрақты серіппелі тіректерді орнатуды мүмкін емес етеді. Сонымен қатар, кейбір құбырлар жағынан немесе төменнен қолдауды қажет етеді, ал дәстүрлі қолдау әдістері үлкен орын ауыстыру кезінде тұрақты күш талаптарын қанағаттандыру үшін күреседі. Көлденең тұрақты серіппелі тірек - бұл осы мәселелерді шешу үшін арнайы жасалған арнайы өнім. Ол құбырлардың астына немесе жанына көлденең орнатылып, жүктеменің өзгеру жылдамдығы 5% шегінде бақыланатын бүкіл жұмыс жүрісі бойына тұрақты тірек күшін қамтамасыз етеді.
Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.
Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.
Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса алғанда, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.
Көлденең тұрақты серіппелі тірек момент тепе-теңдігі принципі негізінде жұмыс істейді. Құбыр тік ығысуға ұшыраған кезде серіппенің серпімді күші дәлдік байланысы мен жұдырықша механизмі арқылы тұрақты шығыс күшіне айналады. Тік тіректерден айырмашылығы, оның серіппелі жинағы көлденең орналасады, нәтижесінде ауырлық центрі төмен және тұрақты жұмыс істейді, бұл оны әсіресе үлкен жүктеме және үлкен орын ауыстыру құбыр жүйелері үшін қолайлы етеді.
Көлденең тұрақты серіппенің стандартты тірегі негізгі құрамдас бөліктері бар біріктірілген дәнекерленген жақтау құрылымын қабылдайды:
▶ Көлденең орналасқан цилиндрлік бұрандалы серіппелер жинағы
▶ Дәлдігі жоғары момент тепе-теңдігінің байланыс жүйесі
▶ Бүйірден орнатылған жүктемені реттеу механизмі
▶ Қос разрядты шектеу құрылғысы
▶ Көрнекі орын ауыстыру көрсеткіші
▶ Төменгі бекіту негізі
| Тұрақты серіппелі ілгішке арналған кесте | Мысал |
| Модель/серия | PH, LH, CA, CS, TH |
| Жүктеме сыйымдылығы (жұмыс) | 0,1 кН - 500 кН |
| Жалпы саяхат | 50мм, 100мм, 200мм, 400мм |
| Нақты саяхат | 600 мм дейін |
| Жүктеменің ауытқуы (төзімділік) | ±5% (стандартты) / ±3% (жоғары прек.) |
| Орнату орны | Көлденең / тік |
| Тұрғын үйді аяқтау | Ыстық мырышталған / эпоксидті |
| Жұмыс температурасы. | -20°C және +80°C (Қоршаған орта) |
| Серіппелі катушкалар материалы | 60Si2Mn / 50CrVA |
| Жүктемені реттеу ауқымы | ±10% (Өрісті реттеу) |
|
Салыстыру элементі |
Көлденең тұрақты серіппелі тірек |
Тік тұрақты серіппелі тірек |
|
Орнату әдісі |
Құбырлардың астына немесе жанына көлденең орнатылады |
Құбырлардың үстіне тігінен орнатылады |
|
Ғарыштық кәсіп |
Төмен тік кеңістік, жоғары көлденең кеңістік |
Төмен көлденең кеңістік, жоғары тік кеңістік |
|
Ауырлық центрінің орны |
Төмен, тамаша жұмыс тұрақтылығы |
Орнату негізіне қойылатын жоғары, талапшыл талаптар |
|
Максималды жүктеме |
1000 кН дейін |
Әдетте 500 кН аспайды |
|
Техникалық қызмет көрсету ыңғайлылығы |
Бүйірлік жұмыс, өрмелеудің қажеті жоқ |
Жоғарғы жұмыс, өрмелеу жұмысын қажет етеді |
|
Қолданылатын сценарийлер |
Әуе кеңістігі шектеулі үлкен жүкті құбырлар |
Шектеулі көлденең кеңістігі бар шағын жүктемелі құбырлар |
Біз өнеркәсіптік қолдану талаптарының басым көпшілігін қамтитын көлденең тұрақты серіппелі тіректердің 6 стандартты сериясын ұсынамыз:
|
Модельдер сериясы |
Номиналды жүктеме диапазоны (кН) |
Стандартты ауытқу (мм) |
Жұмыс температурасының диапазоны (℃) |
Дизайн қауіпсіздік факторы |
|
HCH-50 |
1-30 |
50 |
-40~+450 |
1.6 |
|
HCH-100 |
5-80 |
100 |
-40~+450 |
1.6 |
|
HCH-150 |
10-150 |
150 |
-40~+450 |
1.6 |
|
HCH-200 |
20-300 |
200 |
-40~+550 |
1.6 |
|
HCH-300 |
50-600 |
300 |
-40~+550 |
1.6 |
|
HCH-400 |
100-1000 |
400 |
-196~+550 |
1.8 |
Барлық өнімдер GB/T 17116.2-2018, ANSI/ASME B31.1 және DIN 2545 стандарттарына сәйкес келеді.
▶ Ультра жоғары жүктеме сыйымдылығы: үлкен құбырлар мен жабдықтардың талаптарын қанағаттандыру үшін 1000 кН максималды тірек күшін береді.
▶ Жоғары жұмыс орнықтылығы: төмен ауырлық орталығы бар көлденең орналасуы 8 балдық жер сілкінісіне төтеп бере алатын тамаша сейсмикалық өнімділікті қамтамасыз етеді.
▶ Қауіпсіз және ыңғайлы техникалық қызмет көрсету: бүйір жағын реттеу және тексеру өрмелеу жұмыстарына қажеттілікті жояды, қауіпсіздік тәуекелдерін азайтады
▶ Мықты орнатуға бейімділік: бетон арқалықтарға, болат конструкцияларға немесе жабдық іргетасына орнатуға болады
▶ Кең жүктемені реттеу ауқымы: номиналды жүктеменің ±15% шегінде орнында реттеуге мүмкіндік береді
▶ Толығымен жабылған дизайн: шаңның, жаңбыр суының және коррозиялық ортаның ішкі механизмдерге енуін тиімді болдырмайды.
Көлденең тұрақты серіппелі тіректер келесі өнеркәсіптік сценарийлерде кеңінен қолданылады:
▶ Ірі жылу электр станцияларындағы негізгі бу және қыздыру бу құбырлары
▶ Мұнай өңдеу зауыттарындағы гидрокрекинг және сұйық каталитикалық крекинг қондырғыларының құбырлары
▶ Үлкен СТГ терминалдарындағы сақтау резервуарының кіріс және шығыс құбырлары
▶ Болат зауыттарындағы домна пештерінің ыстық ауа құбырлары және конвертерлік газ құбырлары
▶ Атом электр станцияларындағы кәдімгі аралдық бу құбырлары жүйелері
▶ Қалалық орталық жылытуға арналған үлкен диаметрлі жоғары температуралы ыстық су құбырлары
Тұрақты серіппелі тіректерді өндірудегі 14 жылдық тәжірибесі бар Янчжоу Тяньшун құбыры өзінің көлденең тұрақты серіппелі тіректерін бүкіл әлем бойынша 350-ден астам өнеркәсіптік жобаларға сәтті қолданды. Барлық өнімдер қатаң сапаны бақылау процедураларынан өтеді:
▶ Шикізатты бақылау: барлық серіппелі болат Baosteel және Angang компанияларынан алынады, әр партия спектрлік талдаудан және механикалық қасиет сынағынан өтеді.
▶ Дәл өңдеу: негізгі құрамдас бөліктер CNC өңдеу орталықтары арқылы IT7 өлшемді дәлдікке қол жеткізе отырып жасалады.
▶ Көктемгі сынақ: Әрбір серіппе 3 толық қысу сынағы мен 100 000 шаршау циклінен өтеді.
▶ Машинаны толық іске қосу: Жүктеменің өзгеру жылдамдығы ≤5% болуын қамтамасыз ету үшін әрбір құрылғы жөнелту алдында толық инсульттегі тұрақты күш өнімділігін тексеруден өтеді.
▶ Үшінші тарап инспекциясы: SGS, BV және TUV сияқты халықаралық беделді мекемелердің инспекциялық есептерін ұсынуға болады.
Біздің сапа менеджменті жүйесі ISO 9001:2015 сертификатына ие және біздің өнімдеріміз CE және API сертификаттарына ие болды.
▶ Тегін сайтта зерттеу және құбыр желісінің кернеуін талдау
▶ Арнайы орнату орындарына арналған теңшелген дизайн
▶ Кәсіби инженерлер орнында орнату және іске қосу бойынша нұсқаулар береді
▶ 12 айлық кепілдік мерзімі кепілдік мерзімі ішінде тегін жөндеу немесе ауыстыру
▶ Өмір бойы техникалық қолдау және қосалқы бөлшектермен қамтамасыз ету
Көлденең тұрақты серіппелі қолдау немесе жобаңызға техникалық таңдау туралы толығырақ ақпарат алу үшін біздің сату тобына хабарласыңыз.
С: Болат конструкцияларға көлденең тұрақты серіппелі тіректерді орнатуға бола ма?
A: Иә. Біз бетон іргетастарына, болат құрылымдардың арқалықтарына және жабдық платформаларына бейімделу үшін бірнеше бекіту негіздерін ұсынамыз. Үлкен жүктемелі үлгілер үшін орнату беріктігі талаптарға сай болуын қамтамасыз ету үшін іргетастың дизайны бойынша ұсыныстар береміз.
С: Көлденең тұрақты серіппелі қолдауды төмен температуралы орталарда пайдалануға бола ма?
A: Иә. Біз 304 немесе 316L тот баспайтын болаттан жасалған материалдарды қабылдайтын және төмен температуралы соққы сынақтарынан өткен арнайы төмен температуралы үлгілерді ұсынамыз. Олар -196℃ төмен температурада қалыпты жұмыс істей алады және СТГ және этилен сияқты криогенді құбыр жүйелеріне жарамды.
С: Сіздің өнімдеріңізді жеткізу уақыты қандай?
A: Стандартты үлгілер үшін жеткізу уақыты 30-45 күн, ал теңшелген үлгілер үшін күрделілігіне байланысты 45-60 күн. Шұғыл тапсырыстар үшін біз 20 күндік ең қысқа жеткізу мерзімімен жылдам өндірісті ұйымдастыра аламыз.
