Көптеген өнеркәсіп орындарында құбырлардың астында жабдық, өткелдер, клапан топтары немесе басқа кедергілер бар, бұл еденге орнатылатын тіректерді орнатуды мүмкін емес етеді. Сонымен қатар, кейбір үлкен диаметрлі құбырлар 100 мм-ден асатын термиялық жылжуларға ұшырайды, ал кәдімгі айнымалы серіппелі тіректердің жүктеме ауытқуы құбыр кернеуінің рұқсат етілген шектен асып кетуіне әкеледі.
Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.
Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.
Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса алғанда, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

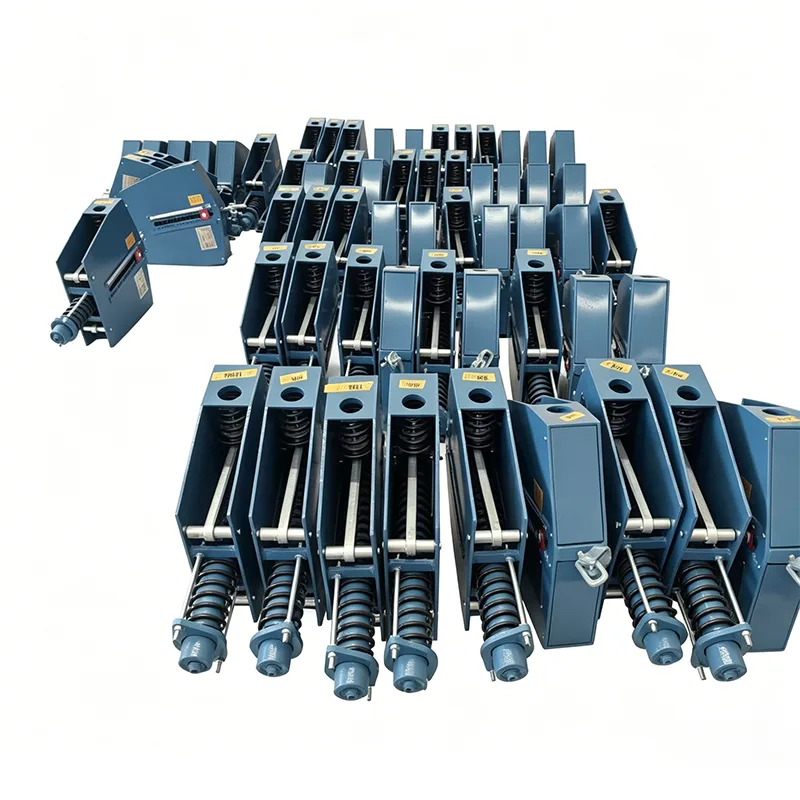

Аспалы тұрақты серіппелі қолдау бұл салалық мәселені тамаша шешеді. Ол толық жүріс бойынша ≤5% тербеліс жылдамдығымен тұрақты тірек күшін жеткізе отырып, құбырлардың астынан бос орын алмайтын үстіңгі болат конструкциялардан аспа арқылы орнатылады.
| Тұрақты серіппелі ілгішке арналған кесте | Мысал |
| Модель/серия | PH, LH, CA, CS, TH |
| Жүктеме сыйымдылығы (жұмыс) | 0,1 кН - 500 кН |
| Жалпы саяхат | 50мм, 100мм, 200мм, 400мм |
| Нақты саяхат | 600 мм дейін |
| Жүктеменің ауытқуы (төзімділік) | ±5% (стандартты) / ±3% (жоғары прек.) |
| Орнату орны | Көлденең / тік |
| Тұрғын үйді аяқтау | Ыстық мырышталған / эпоксидті |
| Жұмыс температурасы. | -20°C және +80°C (Қоршаған орта) |
| Серіппелі катушкалар материалы | 60Si2Mn / 50CrVA |
| Жүктемені реттеу ауқымы | ±10% (Өрісті реттеу) |
Орнатудың екі әдісінің әртүрлі торап жағдайлары үшін сәйкес қолданылатын сценарийлері бар және аспалы тұрақты серіппелі тіректер кеңістік шектеулі орталарда таптырмас артықшылықтарды ұсынады:
|
Салыстыру өлшемі |
Аспалы тұрақты серіппелі тірек |
Еденге орнатылған тұрақты серіппелі тірек |
|
Орнату орны |
Төменгі темір конструкциялар / бетон арқалықтар |
Жер үсті / жабдық платформалары |
|
Құбыр астындағы ғарыштық жұмыс |
Жоқ |
Толық кәсіп |
|
Орнату қиындығы |
Орташа (жоғары биіктікте жұмыс істеуді қажет етеді) |
Төмен |
|
Жүкті тасымалдау жолы |
Құбыр → Тірек → Үстеме құрылымы |
Құбыр → Тірек → Жер іргетасы |
|
Қолданылатын сценарийлер |
Төменде кедергілері бар құбырлар, көтерілген құбырлар |
Төменде жеткілікті кеңістік бар құбырлар |
|
Максималды жүктеме сыйымдылығы |
1200кН |
2000кН |
|
Максималды орын ауыстыру |
400мм |
600мм |
Тұрақты серіппелі тіректердің жалпы дизайнына сүйене отырып, ілулі тұрақты серіппелі тіректер суспензияны орнатудың кернеулік сипаттамалары үшін мақсатты оңтайландырулардан өтті:
▶ Соғылған интегралды көтергіш құлақшалар: Үстіңгі көтергіш құлақтар дәнекерлеу ақауларысыз монолитті соғу технологиясын қолданады, қауіпсіздік коэффициентіне 2,5 есе жетеді.
▶ Айналуға қарсы шектеу құрылғысы: жұмыс кезінде құбырдың шамадан тыс ауытқуын болдырмау үшін көлденең шектейтін құрылымдармен жабдықталған.
▶ Реттелетін ілгіш өзек жинағы: әртүрлі орнату биіктіктеріне бейімделу үшін стандартты 1–3 м реттелетін ілгіш өзектер.
▶ Құлаудан қорғайтын дизайн: биіктікте құлаудың алдын алу үшін барлық қосылым нүктелерінде қос қауіпсіздік механизмдері орнатылған.
▶ Көрнекі орын ауыстыру индикаторы: жердегі персоналдың жұмыс күйін оңай бақылауы үшін үлкен масштабты тақталар бүйірге орнатылады.
Көптеген өнеркәсіптік талаптарды қанағаттандыру үшін аспалы тұрақты серіппелі тіректердің бес стандартты сериясы қол жетімді:
|
Модельдер сериясы |
Номиналды жүктеме диапазоны (кН) |
Номиналды орын ауыстыру диапазоны (мм) |
Жұмыс температурасының диапазоны (℃) |
Стандартты ілгіш штангасының ұзындығы (м) |
Бірліктің максималды салмағы (кг) |
|
HCS-50 |
1–50 |
50, 100 |
-40 ~ +450 |
1.5 |
120 |
|
HCS-100 |
50–100 |
100, 150 |
-40 ~ +450 |
2.0 |
250 |
|
HCS-200 |
100–200 |
150, 200 |
-40 ~ +550 |
2.0 |
480 |
|
HCS-500 |
200–500 |
200, 300 |
-40 ~ +550 |
2.5 |
1200 |
|
HCS-1200 |
500–1200 |
300, 400 |
-196 ~ +550 |
3.0 |
3500 |
Барлық өнімдер GB/T 17116.2, ANSI/ASME B31.1 және API RP 551 стандарттарына сәйкес келеді.
Asma тұрақты серіппелі тіректердің негізгі өнімділік көрсеткіштері ұлттық стандарт талаптарынан асып түседі. Барлық деректер CNAS аккредиттелген зертханамыздың 100% толық тексеру жазбаларынан алынған:
|
Өнімділік көрсеткіші |
Ұлттық стандартты талап |
Тяньшун өлшенген мән |
|
Жүктеменің ауытқу жылдамдығы |
≤5% |
≤4% |
|
Көтеру ілмектерінің созылу күші |
1,5 есе номиналды жүктеме |
2,5 есе номиналды жүктеме |
|
Дәнекерлеуді бұзбайтын тексеру |
20% сынама алу |
100% толық тексеру |
|
Шаршау өмірі |
≥100 000 цикл |
≥150 000 цикл |
|
Ілгіш штангасын реттеу дәлдігі |
±10мм |
±5мм |
Биік биіктікте орнатылған өнімдердің абсолютті қауіпсіздігін қамтамасыз ету үшін біз әр ілулі тұрақты серіппелі қолдауға бірегей өнімнің сәйкестендіру кодын тағайындаймыз, бұл толық өмірлік циклді бақылауға мүмкіндік береді:
▶ Шикізаттың қадағалануы: болаттың әрбір партиясы Диірмен сынағы сертификатымен (MTC) бірге беріледі және спектрлік талдау нәтижелері идентификациялық кодпен байланыстырылады.
▶ Өндіріс процесінің жазбалары: барлық маңызды процестердің (дәнекерлеу, термиялық өңдеу, құрастыру) операторлары мен уақыт белгілері толығымен құжатталған.
▶ Тексеру есебін мұрағаттау: барлық тексеру есептері электрондық файлдарға түрлендіріледі және оларды сәйкестендіру коды арқылы онлайн сұрауға болады.
▶ Зауыт таңбалауы: бірегей сәйкестендіру коды, шығарылған күні және инспектор нөмірі өнім тақтайшасында ойып жазылған.
▶ Сатудан кейінгі бақылау: өнімді орнату және пайдалану туралы ақпарат жүйеге синхронды түрде енгізіліп, өмір бойы техникалық қолдау көрсетеді.
Аспалы тұрақты серіппелі тіректер бүкіл әлем бойынша 320-дан астам өнеркәсіптік жобаларда сәтті қолданылды, жиынтық жеткізілімдері 180 000 бірліктен асады. Типтік сценарийлерге мыналар жатады:
▶ Электр станцияларындағы магистральдық бу және қыздыру бу құбырларының биік таулы учаскелері
▶ Мұнай өңдеу зауыты аумақтарындағы жоғары технологиялық құбырлар
▶ СТГ қабылдау терминалдарындағы резервуардың үстіңгі құбырлары
▶ Болат диірмендеріндегі домна пештерінің ыстық ауа құбырларының аспалы бөліктері
▶ Қалалардағы өзен және жол қиылысындағы биік бу құбырлары
▶ Атом электр станциясындағы кәдімгі аралдардағы үлкен диаметрлі құбырлар
Біз өз мүмкіндіктеріміздің дәлелі ретінде өткен жоба келісім-шарттарының көшірмелерін, иеленушілерді қабылдау есептерін және жұмыс орнындағы фотосуреттерді ұсына аламыз.
Аспалы тіректерге арналған биіктікте орнатудың арнайы талаптарына жауап ретінде біз эксклюзивті қызметтерді ұсынамыз:
▶ Тегін орнату түйінінің дизайны және жүктемені есептеу
▶ Орнату бойынша нұсқаулық үшін сертификатталған жоғары биіктікте жұмыс істейтін инженерлерді жіберу
▶ Арнайы орнату құралдары мен қауіпсіздікті қорғау құралдарымен қамтамасыз ету
▶ 18 айлық кепілдік мерзімі, салалық стандарттан 6 ай ұзағырақ
▶ Өнімдердің ұзақ мерзімді қауіпсіз жұмыс істеуін қамтамасыз ету үшін тұрақты тексеру қызметтері
С: Орнату биіктігі жеткіліксіз болса ше?
A: Біз қысқа ілгіш шыбықтың нұсқаларын нақты торап биіктігіне сәйкес реттей аламыз немесе орнату кеңістігін үнемдеу үшін жоғарғы кірістірілген орнату шешімдерін ұсына аламыз.
С: Тірек жүктемесін жерден қалай реттеуге болады?
A: Барлық үлгілер жерге реттелетін құрылғылармен жабдықталған. Жүктемені дәл баптау жоғары биіктіктегі операцияларды қажет етпейтін арнайы ұзартылған кілтті пайдаланып жерден аяқталуы мүмкін.
С: Тасымалдау кезінде өнімдер қалай қорғалады?
Ж: Тасымалдау кезінде шатун механизмінің деформациясын болдырмау үшін ішкі жастықтау материалдары мен бекіту құрылғылары бар тапсырыс бойынша ағаш жәшіктерді қолданамыз. Өнімдердің сайтқа мінсіз күйде жетуін қамтамасыз ету үшін көлік құлыптау құрылғысы да қамтылған.
