Ылғалды күні салқындатылған су құбырының жанынан өтіп, құбыр тірегінің айналасында дымқыл дақ барын байқасаңыз, алдын ала оқшауланған құбыр тірегі не болдырмау үшін жасалғанын дәл көрдіңіз. СағатТяньшун, біз бұл тіректерді суық желілерге, криогендік құбырларға және оқшаулау тікелей тіреу нүктесі арқылы үздіксіз болуы керек ыстық технологиялық желілерге жасаймыз. 14 жыл ішінде біз оларды СТГ терминалдарына, аудандық салқындату зауыттарына, азық-түлік өңдеу кәсіпорындарына және суық құбыр мен қоршаған ауаның кез келген басқа жерлеріне жөнелттік.
Стандартты құбыр аяқ киімі немесе құбыр тірегі оқшауланбаған желілер үшін жақсы жұмыс істейді, бірақ сіз оқшаулауды қосқан кезде сіз проблема тудырасыз: тіреу нүктесі жылу көпіріне айналады. Суық сызықта бұл конденсацияны, мұздың жиналуын және ақырында коррозияны білдіреді. Ыстық желіде бұл жылудың құрылымдық болатқа тікелей ағу жолы. Алдын ала оқшауланған құбыр тірегі мұны тірек аяқ киімнің ішіне қатты оқшаулағыш блокты енгізу арқылы шешеді - құбыр оқшауланған күйде қалады, жүк тасымалданады және шық нүктесі тиісті жерде қалады.
Алдын ала оқшауланған құбыр тіректері айналасындағы металл кронштейні бар оқшаулау ғана емес. Олар жүк көтергіш құрылымдық элементтер болып табылады және олар кез келген құбырлы аяқ киім сияқты бірдей салмақты, қозғалысты және кездейсоқ соққы жүктемелерін өңдеуі керек. Сызық жылулық қозғалысты сіңіруі керек тік жүрістерде біз оларды жиі бірге жеткіземізсеріппелі ілгіштернемесеайнымалы серіппелі тіректер. Ұзын көлденең тіректерде олар сыни байланыстыру нүктелерінде тұрақты серіппелі тіректермен бірге жұмыс істейді, бұл суық құбырдың барлық жерде толық қолдауын және толығымен оқшауланғанын қамтамасыз етеді.
| Параметр элементі | Типтік мәндер/бірлік |
| Қызмет көрсету температурасы | -196°C және +120°C |
| Оқшаулағыш материал | HDPU (жоғары тығыздықтағы полиуретан) / Полизоцианурат (PIR) / Permali |
| Оқшаулау тығыздығы | 160кг/м³, 224кг/м³, 320кг/м³ |
| Қысу күші | ≥ 2,5 МПа / 5,0 МПа |
| Жылу өткізгіштік | ≤ 0,035 Вт/(м·К) @ 24°C |
| Бесік/аяқ киім материалы | Тот баспайтын болат (SS304/SS316L) / Төмен температурадағы көміртекті болат (A333 Gr.6) |
| Бу кедергісі | Бутил резеңке / Mylar / Алюминий фольга |
| Жалынға төзімділік | B1 класы / ASTM E84 А класы |
| Стандартты сәйкестік | CINI стандарты, MSS SP-58 |
| Будың тосқауылы материалы | Бутил резеңке / Mylar / Alu-Фольга |
| Бу өткізгіштігі | ≤ 0,02 Перм-дюйм (ASTM E96 стандартына сәйкес келеді) |
| Тығыздау / жапсыру | Жоғары берік криогенді желім |
| Конденсацияға қарсы | 100% герметикалық жабылған |
ANSI/MSS SP‑58 – Құбыр тіректері мен ілгіштер
ASME B31.3 және B31.1 – Процесс және қуат құбырлары
EN 13480 - Металлдық өнеркәсіптік құбырлар (қолданылатын жерде)
GB/T 17116 – құбыр тіректеріне арналған қытай стандарты
Біздің зауыттық сапа жүйесі ISO 9001:2015 стандартына сәйкес сертификатталған және біз әрбір тапсырыспен толық материалды қадағалауды қамтамасыз етеміз. СТГ және криогендік жобалар үшін біз сондай-ақ болат компоненттері үшін төмен температураның әсер ету сынағы сертификаттарын қоса аламыз.
1-сұрақ: Маған қандай оқшаулау қалыңдығы қажет екенін қалай білуге болады?
Тіректің оқшаулау қалыңдығы құбырдың оқшаулау қалыңдығына сәйкес келуі керек немесе саңылау жасамас үшін сәл аз (бірақ көп емес) болуы керек. Егер құбырыңызда 80 мм көбік шыны болса, аяқ киімнің ішіне кемінде 70‑80 мм оқшаулауды саламыз. Нақты сан жылу өткізгіштік талабына және беттік конденсация қаупіне байланысты. Бізге оқшаулау сипаттамасын жіберіңіз, біз оны сәйкестендіреміз.
2-сұрақ: Алдын ала оқшауланған құбыр тіректері ыстық желілерді ұстай алады ма, әлде олар тек суыққа арналған ба?
Екеуі де. Олар бу және ыстық май желілерінде жылу жоғалуын болдырмайды, сондай-ақ суық желілерде конденсацияны болдырмайды. 200°C жоғары температуралық қолданбалар үшін біз жоғары температурада бұзылмайтын минералды жүн немесе кальций силикаты сияқты оқшаулағыш материалдарды таңдаймыз.
3-сұрақ: Бұл тіректерді өрісте дәнекерлеуге болады ма, әлде олар толық жинақ ретінде келеді ме?
Біздің алдын ала оқшауланған тіректеріміз әдетте дәнекерлеуге немесе құбырға бекітуге дайын толық жинақ ретінде жеткізіледі. Оқшаулау блогы болат седлаға алдын ала жабыстырылған, ал бу тосқауылдары зауытта тығыздалған. Бұл стандартты аяқ киімнің айналасында оқшаулағыш қорап салумен салыстырғанда далалық жұмыстың үлкен көлемін үнемдейді.
4-сұрақ: Жылжымалы алдын ала оқшауланған құбыр тірегін жобалай аласыз ба?
Иә. Біз PTFE сырғымалы пластинасын негізгі тақтаның астыңғы жағына жабыстырамыз немесе жылтыратылған баспайтын болаттан жасалған бетті қамтамасыз етеміз. Бұл құбырдың толық оқшауланған күйінде осьтік қозғалуына мүмкіндік береді. Біз сондай-ақ құбырлардағы кернеу қозғалысының талаптарын ескере отырып жасалған, бүйірлік тоқтаулары бар басқарылатын нұсқаларды ұсынамыз.
5-сұрақ: Оқшаулағышқа зақым келтірместен бұларды қалай жеткізесіз?

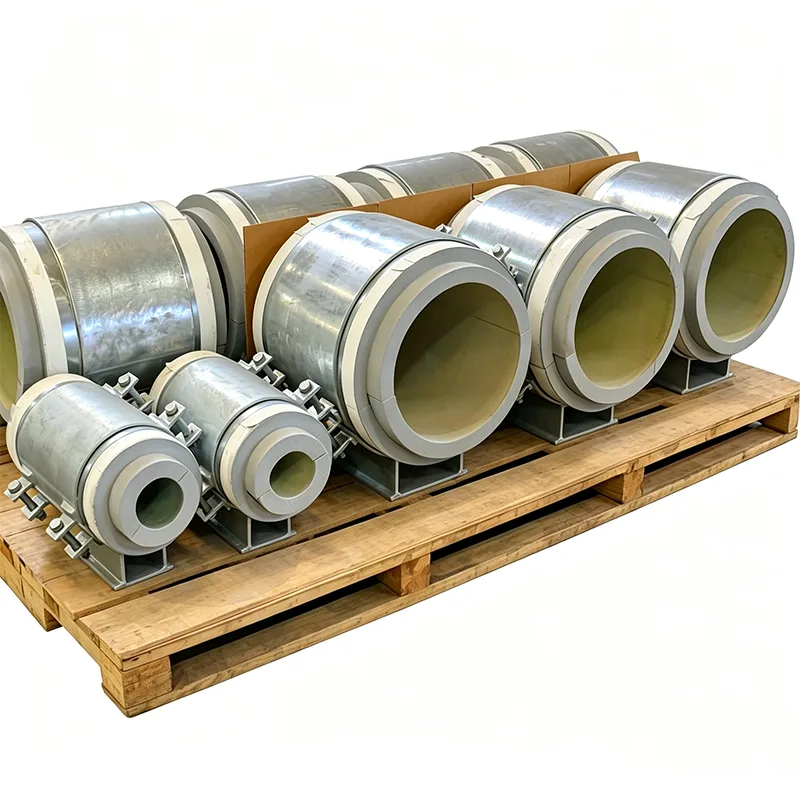

Оқшаулау блогы болат седла ішіне ойық салынған және негізгі тақтайшамен қорғалған. Біз сондай-ақ уақытша жиекті қорғауды қосамыз және әр тіреуді ағаш жәшікке немесе оқшаулаудың айналасында көбік төсемі бар паллетке саламыз. Біз олардың мыңдағанын Таяу Шығыс пен Оңтүстік-Шығыс Азияға жөнелттік, ал конденсациядан зақымданған оқшаулау біз көріп тұрған проблема емес.
Әрбір алдын ала оқшауланған құбыр тірегі өлшемдік тексеруден тыс тексерулерден өтеді:
Оқшаулағыш партияның сығымдау беріктігін тексеру
Жабық жасушалы көбіктерге арналған суды сіңіру сынағы (ASTM C272 немесе ұқсас)
Оқшаулау мен болат седла арасындағы байланыстың тұтастығы (визуалды және механикалық кран сынағы)
Седла радиусын, негіз тегістігін және болт тесігінің туралануын өлшемді тексеру
Бу бөгетінің үздіксіздігін тексеру
Сыни немесе прототиптік тапсырыстар үшін толық жинақта жүк көтеру сынағы
Құжаттамаға болат пен оқшаулауға арналған материал сертификаттары, сынақ қорытындысы және орау алдында әрбір белгіленген тіректің фото жазбасы кіреді.

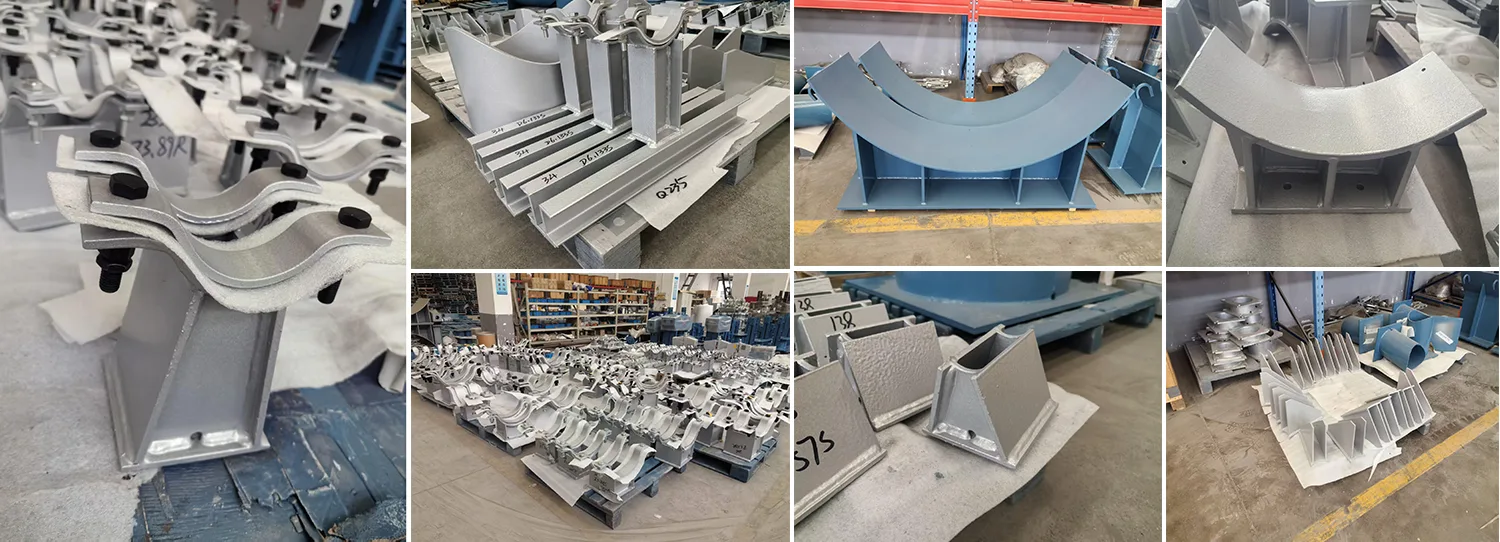

Алдын ала оқшауланған құбыр тіректері әрқашан дерлік тапсырыс бойынша жасалған. Біз жасаған кейбір нұсқалар:
Үлкен диаметрлі СТГ құбырына арналған габаритті седлалар (60 дюймге дейін)
Біріктірілген оқшаулағыш блогы бар тік көтергіш тіректер
Бекітілген нүктелер үшін анкерлік типті алдын ала оқшауланған тіректер
Өртке төзімді аймақтар үшін отқа төзімді оқшаулау (минералды мақта немесе интумесцентті көбік)
Жағалаудағы немесе теңіздегі қондырғыларға арналған тот баспайтын болаттан жасалған седла және жабдықтар
Қолданыстағы ток желілеріне кесусіз қайта орнатуға арналған бөлінген қабық дизайны
Оқшаулауды біздің қолдауымызға сәйкестендірудің қажеті жоқ. Біз сіздің оқшаулауыңыздың айналасында тірек жасаймыз.
Әрқашан бу тосқауылын ескеріңіз. Суық сызықтарда, егер тығыздағыш мінсіз болмаса, ылғал оқшаулағыш блокқа енеді, ал оқшаулау ылғал болғаннан кейін оның жылулық өнімділігі жартастан төмендейді. Біз жиектерді тығыздауға ерекше назар аударамыз және алаң тобына дәнекерлеу алдында және одан кейін тосқауылды тексеруді ұсынамыз.
Тік құбырларда алдын ала оқшауланған құбыр тірегі көлденеңінен басқа жүктемені тасымалдауды қажет етуі мүмкін. Оқшаулау блогы көлденең сызықтар үшін қысу кезінде толық салмақты көтереді, бірақ тік сызықтар үшін тірекке көбінесе оқшаулау арқылы кіретін болат ығысу жағасы қажет. Біз мұны дизайнға қоса аламыз.
Егер құбыр гидросыналатын болса, сынақ кезінде құбыр қоршаған орта температурасында болады және терлеуі мүмкін екенін ескеріңіз. Бұл қалыпты жағдай, бірақ бұл көптеген сайт командалары қолдауда конденсацияны бірінші рет көреді. Орнату нұсқаулығындағы мұны түсіндіретін ескерту көптеген қажетсіз сұрауларды сақтайды.
Тапсырыс беру кезінде бізге құбыр кестесін, оқшаулау түрі мен қалыңдығын және дизайн қозғалысын (жылжымалы болса) беріңіз. Бұл үш деректер нүктесі бірінші тырнақшада алға-артқа қарамай техникалық тұрғыдан негізделген дизайнды ұсынуға мүмкіндік береді.
Алдын ала оқшауланған құбыр тірегі құрылымдық инженерия мен жылу дизайнының қиылысында орналасқан. Кез келген бөлікті дұрыс түсінбеңіз, ал тірек механикалық түрде істен шығады немесе ылғалды сіңіріп, оқшаулауды тоқтатады. Біз екі бөлікті де 14 жыл бойы дұрыстап келеміз және Янчжоудағы фабрикамызда болат ершікті кесуден бастап оқшаулауды жабыстыруға және бу тосқауылын жабуға дейін оларды тиімді құру үшін өндірістік желі орнатылған.
Біздің тапсырыстарымыздың 70%-дан астамы бізді бір рет сынап, қайта оралған тұтынушылардан келеді. Біз алдын ала оқшауланған тіректерді жаһандық деңгейде жөнелтеміз, олар көбінесе құбыр тіректерімізбен, серіппелі ілгіштермен және тұрақты серіппелі тіректермен бірге жинақталған, осылайша құбыр тіреуіш пакеті бірге келеді, белгіленеді және орнатуға дайын болады.
Егер сіздің келесі жобаңызда қолдау нүктелерінде тиісті жылу оқшаулауды қажет ететін суық желілер, криогендік желілер немесе оқшауланған ыстық желілер болса, бізге оқшаулау сипаттамасы мен құбырды қолдау тізімін жіберіңіз. Біз нақты жеткізу кестесімен зауытқа тікелей баға ұсынысын әзірлейміз. Әдеттегідей, сіз біздің зауытқа келіп, бұл тіректерді жөнелтпес бұрын қалай жасайтынымызды және сынайтынымызды көре аласыз.
