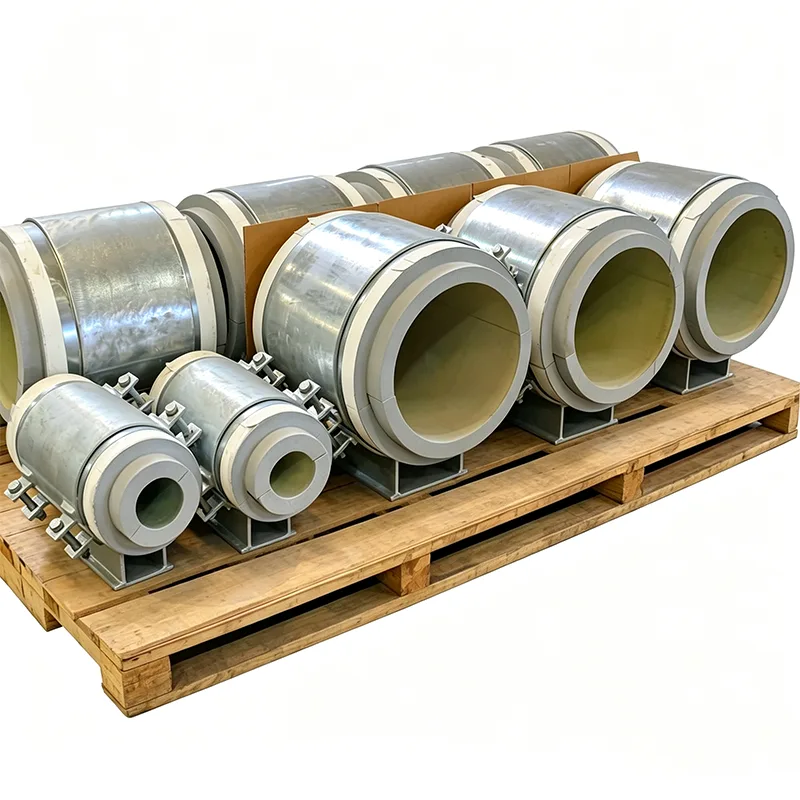

Мұнай мен газға арналған алдын ала оқшауланған құбыр тіректері

Мұнай және газ құбырлары тек өнімнен гөрі қозғалады. Олар құю ​​нүктесінен жоғары тұруы керек балауызға бейім шикізатты, суық жерде коррозиялық гидраттарды түзе алатын дымқыл газды және температураның жылдам ауытқуы арқылы айналатын жоғары қысымды конденсатты жылжытады. Бұл қызметтерде оқшауланбаған құбыр тірегі энергияның ағып кетуінен гөрі көп нәрсе - бұл процесс қауіпсіздігіне қауіп және коррозияның бастапқы нүктесі. Дұрыс алдын ала оқшауланған тірек суық көпірді жояды, бу өткізбейтін конвертті біріктіреді және бір жүктемемен тексерілген жинақ ретінде сайтқа келеді. Далада жасалған оқшаулау жоқ. Болжам жоқ.

Янчжоу Тяньшун 2012 жылдан бері мұнай-газ жобалары үшін алдын ала оқшауланған тіректерді жеткізеді. Біздің жинақтар қазір 45-тен астам елде шөлді өндіру коллекторларында, теңіз платформаларының көтергіштерінде және мұнай өңдеу зауытының буды бақылау желілерінде қызмет етеді. Біз оларды мұнай және газ құбырларын бір-бірінен ерекшелендіретін ерекше қиындықтарды шешу үшін жасаймыз: қышқыл қызмет көрсететін материалдар, реактивті өртке төзімділік және көмірсутектер оған сіңген кезде бұзылмайтын оқшаулау.

Қышқыл және коррозиялық орталар үшін таңдалған материалдар

Мұнай және газ қондырғысында тірек болат H₂S, хлоридтер және тұзды ауаның әсеріне ұшырауы мүмкін - кейде үшеуі де бірден. Біз материал таңдауда тәуекелге бармаймыз. Қышқыл қызмет көрсетуге арналған қолданбалар үшін біз NACE TM0284 стандартына сәйкес HIC-сыналған (сутегімен индукцияланған крекинг) көміртекті болат пластиналар мен секцияларды аламыз және дайын тірек NACE MR0175 / ISO 15156 стандартына толық сәйкес жеткізілуі мүмкін. Хлоридтер басты алаңдаушылық тудыратын жерлерде — теңіз жағалауындағы төбедегі терминалдар133. тірек корпусына арналған болат және гальваникалық коррозия қаупін жоя отырып, A4-80 болттары.

Оқшаулағыш блоктың өзі көмірсутектердің сіңуіне қарсы тұру үшін жабық ұяшық болып табылады. Шикізат, конденсат немесе мазут тасымалдайтын желілер үшін біз майды сорып алатын және термиялық өнімділігін жоғалтатын ашық ұяшықты материалдардан аулақ боламыз. Ұялы шыны және жоғары тығыздықтағы PIR - бұл төгілудің күтілетін әсермен химиялық үйлесімділігі сыналған әдепкі таңдауымыз.

Процесс қажет жерде жылуды сақтау

Мұнай мен газға арналған алдын ала оқшауланған құбыр тіректері әрқашан бу температурасында жұмыс істемейді, бірақ мазмұнын сақтау үшін олар жиі қыздырылады немесе қадағаланады. Бір нүктеде жылудың ағып кетуіне мүмкіндік беретін тірек балауыздың тұндырылуына, гидраттың пайда болуына немесе тұтқырлықтың жоғарылауына әкелетін локализацияланған салқындатуды тудыруы мүмкін. Біздің алдын ала оқшауланған тіректеріміз арнайы жобалық температура үшін таңдалған жүк көтергіш оқшаулағыш блокты пайдаланады:

Нөлден 85 ° C-қа дейін: газды өңдеуге арналған салқын жәшіктерге, сұйытылған газ қоймаларына және газды сусыздандыру қондырғыларына салқындатылған суға арналған тығыздығы жоғары PIR.

140°C-қа дейін: Бақыланатын шикі желілер мен ыстық май жүйелері үшін жоғары температура рейтингі бар PIR.

400°C-қа дейін: бумен жүретін битум желілері, термиялық май қыздырғыштары және мұнай өңдеу зауытының технологиялық құбырлары үшін кальций силикаты.

Блоктың қалыңдығы құбырдың оқшаулау сипаттамасына дәл сәйкес келеді, ал қысу күші толық гидросынау жүктемесіне қатысты тексеріледі - өйткені іске қосу кезінде ұсақталған блок ештеңені оқшауламайды.

Уақытты сатып алатын өрттен қорғау

Теңіз платформасында немесе газ қондырғысында өрт кезінде құлап қалатын тірек жинағы құбырдағы шектеуді алып тастайды, бұл жарылысқа және күшеюге әкелуі мүмкін. Біз пассивті өрттен қорғауды алдын ала оқшауланған тірекке тікелей біріктіре аламыз: тұнбалы немесе эндотермиялық төсеніш болат негізге және қаптаманың астындағы бүйір қабырғаларға жабыстырылады және жинақ ағынды өрт (ISO 22899) немесе cellos. Бұл қолдауды тек энергияны үнемдейтін компонент емес, қауіпсіздік жүйесінің бір бөлігіне айналдырады.

Зауытта біріктірілген бу тосқауылы сайттың CUI қауіптерін жояды

Оқшаулау астындағы коррозия - көптеген мұнай-газ зауыттарында тексеру және жөндеудің жалғыз ең қымбат элементі. Ол әрқашан дерлік тірек енуінен басталады, онда бу бөгеті қолмен кесіліп, бірнеше жаздан кейін адгезиясын жоғалтатын таспамен тығыздалған. Біздің тіректеріміз тірек корпусына зауыттық дәнекерленген үздіксіз металл тығыздауышпен келеді. Учаске бригадасы құбырды оқшаулағыш күртешені тікелей осы жағаға өткізеді және оны арнайы желіммен немесе қысу жолағымен тығыздайды. Нәтиже - сырттан визуалды түрде тексеруге болатын бу өткізбейтін өту - және ол екі жылдан кейін ашылмайды.

Құжаттама кез келген аудиторға дайын

Мұнай және газ жобасына жеткізетін әрбір алдын ала оқшауланған құбыр тіректері мыналарды қамтиды:

EN 10204 қышқыл қызмет көрсетілген HIC сынақ нәтижелері бар 3.1 типті материал сертификаттары.

Қысу күші, жылу өткізгіштігі және өрт рейтингі бар оқшаулау блоктарының деректер парағы.

Кез келген дәнекерлеуге арналған NDT есептері, соның ішінде PT/MT және сұрау бойынша рентгенография.

Соңғы өлшемді тексеру және жүктеме сынағы сертификаттары.

CE белгісі және ЕС 305/2011 сәйкес өнімділік декларациясы.

Мұнай мен газдың типтік қолданбалары

Сағалық өндіру коллекторлары мен жинау желілері (құрлықта және теңізде)

Газды сусыздандыру және қышқыл газды кетіру қондырғылары

LPG және NGL сақтау және тасымалдау құбырлары

Мұнай өңдеу зауытының технологиялық қондырғылары: шикі айдау, гидрокрекинг, риформинг

Битумды және ауыр маймен жылытылатын желілер

Теңіз платформасының үстіңгі жағы және FPSO технологиялық модульдері

Неліктен Тяньшун мұнай және газ алдын ала оқшауланған тіректерге арналған?

Біз мұнай мен газды қолдау спецификациясы материалдық талаптармен, NACE сәйкестік ережелерімен және өртке қарсы талаптармен тығыз байланысты екенін түсінеміз. Біздің инженерлер бір сызбаны жасамас бұрын сол сипаттамаларды сызық бойынша оқиды. Біз әр қорапты тексеретін бір жинақты жеткізу үшін құбырлар сыныбына, оқшаулау стандартына және құрылымдық жүктемеге сілтеме жасай аламыз және біз оны дәлелдейтін құжаттамамен қамтамасыз етеміз. Біздің клиенттеріміздің 70%-дан астамы келесі жобаға оралады, бұл біз ұсына алатын ең күшті дәлел.

Жиі қойылатын сұрақтар

С: Қолдауларыңызды қышқыл қызмет көрсету орталарында пайдалануға бола ма?

A: Иә. Біз шикі газды және шикі мұнайды қолдану үшін HIC-сыналған болат пен NACE MR0175/ISO 15156 сәйкестігін қамтамасыз етеміз.

С: Сіз өртке қарсы нұсқаларды ұсынасыз ба?

A: Иә. Біз реактивті өртке (H-60 немесе J-60) немесе целлюлозалық өртке арналған пассивті өрттен қорғауды біріктіре аламыз, бұл номиналды кезеңде жүк көтергіштік тұтастығын сақтайды.

С: Оқшаулаудың мұнайды немесе химиялық заттарды сіңіруін қалай болдырмауға болады?

A: Біз сұйық көмірсутекті сіңіруге қарсы тұратын ұялы шыны немесе PIR сияқты жабық жасушалы материалдарды қолданамыз. Ашық ұяшықты оқшаулау ешқашан қорғаныс тосқауылсыз мұнай мен газ үшін белгіленбейді.

С: Тіректер ауыр қабырғалы құбырдан түсетін жоғары нүкте жүктемелерін көтере ала ма?

A: Мүлдем. Біз жұмыс және гидросынақ жағдайында мойынтірек қысымын есептейміз және сәйкесінше оқшаулау блогының маркасын таңдаймыз.
