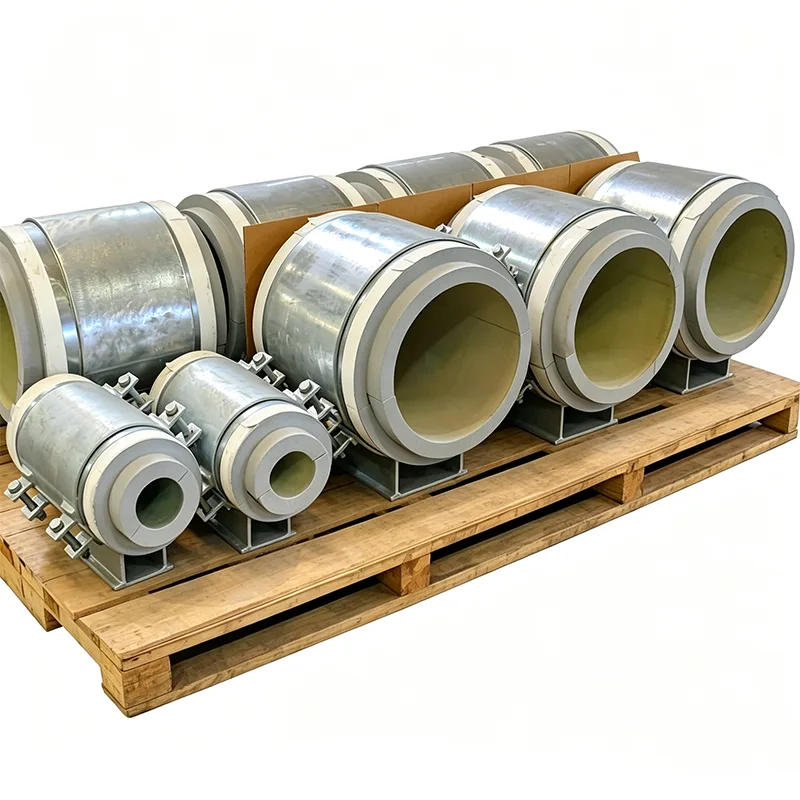

Негізге орнатылған алдын ала оқшауланған құбыр тіректері

Құбыр тіректерінің айналасындағы далалық оқшаулау кез келген алдын ала оқшауланған жүйеде әлсіз нүктелерді жасайды. Янчжоу Тяньшун негізіне орнатылған алдын ала оқшауланған құбыр тіректері толығымен қапталған оқшаулағыш блогы, кіріктірілген бу тосқауылдары және қосымша сырғымалы тақталары бар жалғыз зауыттық қондырғы ретінде келеді - жұмыс орнын қысқартады, жылу көпірлерін жояды және орнатуды жылдамдатады. Баға сұраңыз, оқшаулау сипаттамасын жіберіңіз немесе жоба талаптарын талқылаңыз.

Алдын ала оқшауланған құбырлар жобасында - орталықтандырылған жылу, салқындату желілері немесе өнеркәсіптік ыстық және суық желілер - оқшаулау жүйесі ең әлсіз жері сияқты ғана күшті. Қолдау орындары әдетте әлсіз нүкте болып табылады. Құбыр аяқшасының айналасындағы далалық оқшаулау, блоктық материалды өлшеміне қарай кесу және бу тосқауылын ыңғайсыз жағдайларда тығыздау уақытты қажет етеді, бұл орнатушының шеберлігіне байланысты және қаптау аяқталғаннан кейін дұрыс тексеру қиын.

Негізге орнатылған алдын ала оқшауланған құбыр тіректері бұл учаске жұмысын болдырмайды. Жүк көтергіш оқшаулағыш блок металл тірек корпусының ішінде зауытта бекітіледі және ол біздің зауыттан шықпас бұрын үздіксіз күртешемен тығыздалады. Жинақ алаңға біртұтас, орнатуға дайын блок ретінде келеді: оны іргетасқа немесе болатқа бекітіңіз, құбырды төсеңіз және көрші құбыр оқшаулауын тіректің кіріктірілген тығыздауыш колонкасына тікелей қосыңыз. Біз бұл тіректерді 2012 жылдан бастап Янчжоудағы қондырғымызда тұрақтылық, жылдамдық және ұзақ мерзімді оқшаулау өнімділігі келісуге болмайтын жобалар үшін шығарамыз.

Зауытта құрастырылған бір жинақта не аласыз

Әрбір негізге орнатылған алдын ала оқшауланған құбыр тірегі үш біріктірілген қабаттан тұрады:

Құрылымдық жүктемеге және сейсмикалық талаптарға сәйкес өлшемде алдын ала бұрғыланған анкерлік болт саңылаулары бар қатты болаттан жасалған негіз пластина.

Жұмыс температурасына сай таңдалған, металл корпустың ішіне толығымен салынған, тығыздығы жоғары оқшаулағыш блок. 140°C дейінгі ыстық қызметтер үшін біз әдетте жоғары тығыздықтағы полиуретанды (PUR) немесе полиизоциануратты (PIR) қолданамыз. Салқындатылған су және нөлден төмен қолданбалар үшін төмен температуралық қызмет көрсету рейтингі бар жабық ұялы ұялы шыны немесе PIR пайдаланылады.

Айналуды немесе көтеруді болдырмас үшін механикалық бекітілген, жүктемені оқшаулағыш блокқа тарататын құбыр бесігі немесе ершік. Бесік құбырдың сыртқы диаметріне сәйкес келетін радиуспен жасалған және жабынның зақымдануын болдырмайтын қорғаныс төсемінен тұрады.

Бүкіл металл жинағы стандартты түрде ыстық мырышпен қапталған, тот баспайтын болаттан жасалған коррозиялық орталар үшін қол жетімді. Оқшаулағыш блок бақыланатын зауыттық жағдайларда байланыстырылғандықтан, қысу жүктемесінің жолы мінсіз перпендикуляр және конвективтік жылуды жоғалтуға немесе уақыт өте ылғал миграциясына мүмкіндік беретін ауа саңылаулары жоқ.

Жылу көпірлері жоқ, бу ағып кетпейді

Бұл тіректің айқындаушы ерекшелігі болат негіз пластина мен құбыр бесігінің ешқашан жанаспауы болып табылады. Оқшаулағыш блок құбырдың толық салмағын көтереді және термиялық үзіліс ретінде әрекет етеді. Суық құбырда бұл негіз пластинасында немесе оның астындағы құрылымдық болаттан ешқандай аяз пайда болмайды дегенді білдіреді. Ыстық құбырда бұл іргетасқа жылу жоғалмайды дегенді білдіреді.

Бу тосқауылдары үшін біз периметрі бойынша біріктірілген металл тығыздағыш фланеці бар тірек жасаймыз. Спираль тәріздес металл қаңылтыр немесе термиялық гильза болсын - бұл жерде қолданылатын құбырды оқшаулағыш қапшық осы фланецке қарсы тұрып, желіммен немесе таспамен тығыздалған, үздіксіз, тексерілетін бу тығыздағышын жасайды. Сондай-ақ, учаске бригадалары оқшаулау сегменттерін жылдам өзгертуге тура келмеуі үшін тірек корпусының айналасындағы қосалқы оқшаулауды алдын ала кесіп тастадық.

Қолдау орнында қозғалыс қажет болғанда

Көптеген алдын ала оқшауланған желілерде құбыр кеңейтілген және қысқарған кезде тіреуіш арқылы сырғып кетуі керек. Біз оқшаулауды бұзбай, төмен үйкеліс жылжымалы бетті негізге орнатылған тірекке біріктіре аламыз. Жылтыратылған тот баспайтын болаттан жасалған қаңылтыр оқшаулағыш блоктың астыңғы жағына жабыстырылады, негізгі пластинаның жоғарғы жағында PTFE немесе графит төсемімен жұптастырылған. Бүкіл сырғытпа жинағы тығыздалған тірек корпусының ішінде орналасқан, сондықтан жылжымалы беттерге шаң немесе ылғал жете алмайды. Дизайн қозғалыс ауқымы жомарт қауіпсіздік шегі бар құбыр кернеуінің талдауына сәйкес есептелген.

Өнімнің сапасына сәйкес келетін құжаттама

Тяньшуннан алдын ала оқшауланған әрбір қолдау тапсырысына мыналар кіреді:

EN 10204 Барлық құрылымдық болаттар мен болттарға арналған 3.1 типті материал сертификаттары.

Жылу өткізгіштік, қысу күші және жобалық температурадағы су буының өткізгіштігі көрсетілген оқшаулағыш материалдың деректер парағы.

Блоктың қалыңдығын, негізгі пластинаның өлшемдерін және жинақтың жалпы биіктігі мен туралануын растайтын өлшемді тексеру есептері.

Ұзақ мерзімді адгезияның тұтастығы үшін маңызды болып табылатын байланыстыру және емдеу кезіндегі қоршаған орта жағдайларын көрсететін зауыттық өндіріс жазбалары.

Типтік қолданбалар

Алдын ала оқшауланған желімделген құбыр жүйелері стандартты болып табылатын орталықтандырылған жылу және салқындату желілері

Өнеркәсіптік кәсіпорындарда көмілген және жер үсті алдын ала оқшауланған құбыр тартпалары

СТГ және криогендік құбырлар, мұнда зауыттық герметикалық бу тосқауылы іске қосу кідірістерін айтарлықтай азайтады.

Гигиеналық, тазартылатын тірек беттерін қажет ететін тамақ және фармацевтикалық нысандар

Жұмыс орнындағы оқшаулау жұмысын азайту өлшенетін шығындар мен кестелік пайда болып табылатын кез келген жоба

Неліктен алдын ала оқшауланған тіректер үшін Тяньшунды таңдау керек?

Біз оқшаулауды кейіннен ойламаймыз және қарапайым аяқ киімге блокты салмаймыз. Біздің үйдегі инженерлік команда құбыр өлшемдерін, оқшаулау сипаттамаларын және құрылымдық жүктемелерді алады және оқшаулағыш блок өзінің рұқсат етілген қысу кернеуінде жұмыс істейтіндей етіп әрбір тірек конфигурациялайды, бу тосқауылын сайт бригадасы импровизациясыз орындай алады және негізгі тақтайша азаматтық немесе құрылымдық болат құрылымына сәйкес келеді. Бұл дизайндағы бірінші тәсіл, біздің 14 жылдық тәжірибемізбен және 70%-дан жоғары қайталау тәртібімен үйлеседі, жылуды тиісті жерде және конденсациядан сақтайтын қолдауды қамтамасыз етеді.

Жиі қойылатын сұрақтар

С: Оқшаулағыш блок зақымдалған болса, оны ауыстыруға бола ма?

A: Ол байланыстырылған және инкапсулирленген, сондықтан өрісті ауыстыру мүмкін емес. Маңызды орындар үшін қосалқы жинаққа тапсырыс беруді ұсынамыз. Берік болат корпус өңдеу кезінде зақымдану қаупін азайтады.

С: Бұл тіректер қандай температура диапазонын қамтиды?

A: Стандартты PIR/ұялы шыны комбинациялары үшін -196°C-тан +140°C-қа дейін. Жоғары температура үшін кальций силикат блоктарын пайдалануға болады.

С: Мен өзімнің слайд тақтамды беруім керек пе?

Ж: Жоқ. Біз сырғымалы тақтаны дайындау кезінде біріктіре аламыз, ал сырғанау беті тірек корпусының ішінде тығыздалған күйде қалады.

С: Құбырдың оқшаулауын тірекке қалай тығыздау керек?

Ж: Біз тіреуіштің айналасында металл тығыздауышпен қамтамасыз етеміз. Сіздің сайтыңыздың командасы құбырды оқшаулағыш күртешені осы жағаға дейін бекітіп, оны стандартты жабысқақ таспамен немесе мастикамен тығыздайды.

С: Қандай стандарттар қолданылады?

A: MSS SP-58/69 бойынша болат өндірісі. Оқшаулағыш блоктар EN 14305 (ұялы шыны) немесе EN 13165 (PUR/PIR) стандартына сәйкес келеді. Біз сондай-ақ орталықтандырылған жылу құбырларына арналған EN 253 сияқты арнайы жоба кодтарын кездестіре аламыз.
