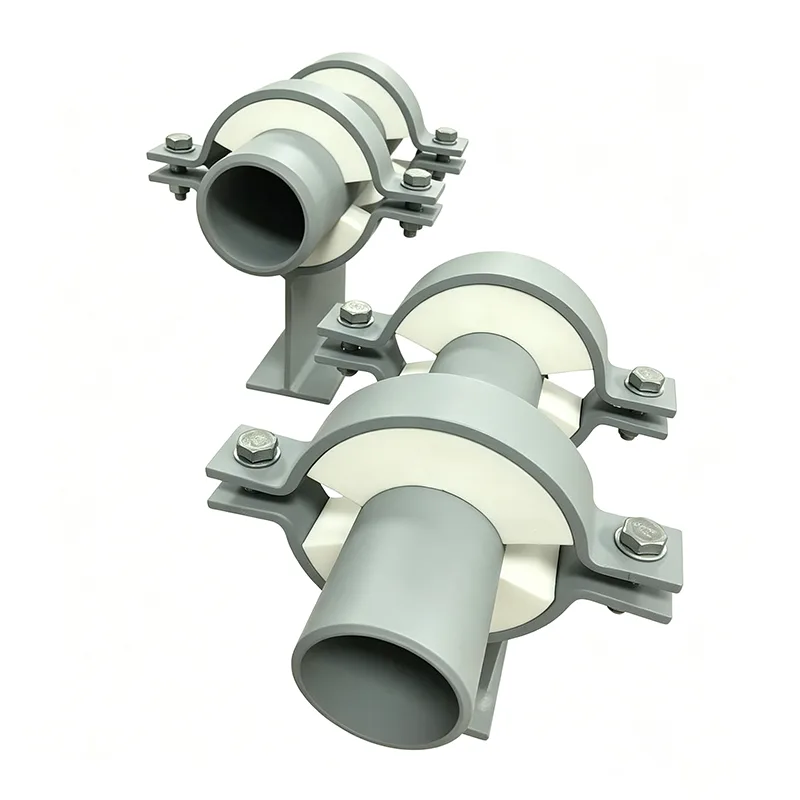

Оқшауланған құбыр тіректері

Бұл дәл өңделген және сығымдалған PTFE-ден жасалған оқшаулауды ұстауға арналған оқшауланған құбырларға арналған арнайы жасалған тірек. Қазір Ресей нарығында бұл өнімге сұраныс жоғары. Қытайда PTFE өнімдерінің сапасы айтарлықтай өзгереді, бұл халықаралық трейдерлер үшін жоғары сапалы заттарды алуды қиындатады. Біздің компания жоғары сапалы материалдарды пайдаланады және DN20-ден DN1200-ге дейінгі өлшем диапазонында тіректерді шығарады.

Әйтпесе жақсы оқшауланған құбырдағы оқшауланбаған тірек жүйедегі тесік болып табылады. Салқындатылған су құбырында конденсация тамшылайды. Бу желісінде ол жылу шығарады. Криогендік құбырда ол ылғалды ауадан шығарып, оны қатты мұздатады. Оқшауланған құбыр тірегінің мәні - бұл аралықты жабу - құбыр мен құрылым арасында жылу қысқа тұйықталу жасамай, құбырдың салмағын, мазмұнын және оқшаулауды тасымалдау.

Янчжоу Тяньшун 2012 жылдан бастап бүкіл әлем бойынша аудандық салқындату желілері, өнеркәсіптік бу жүйелері, СТГ терминалдары және тамақ өңдеу зауыттары үшін оқшауланған құбыр тіректерін жобалап, өндіреді. Біз әрбір тіреуді оқшаулағыш блогы толығымен біріктірілген жүктемемен тексерілген бір жинақ ретінде құрастырамыз, сондықтан термиялық үзілістерді сайтта жасаудың қажеті жоқ.

Термиялық үзіліс қалай жұмыс істейді

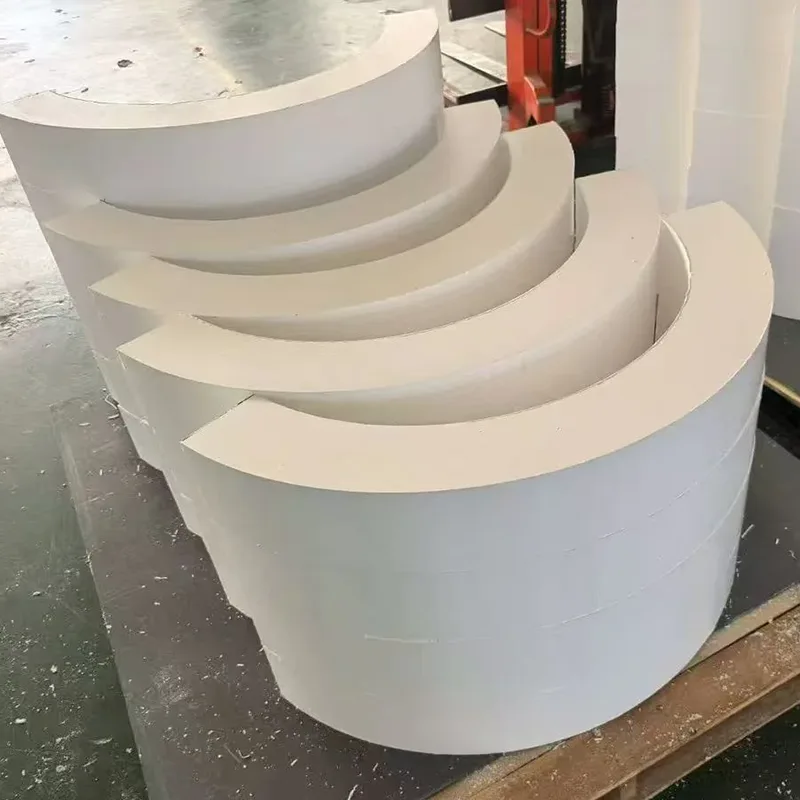

Стандартты құбырлы аяқ киімде металл седла тікелей металл негіз пластинасына тіреледі. Жылу немесе суық тікелей өтеді. Оқшауланған тіректе екі металл бөліктің арасында қатты оқшаулағыш блок орналасады. Құбырдың жүктемесі седладан оқшаулауға, ал оқшаулаудан негізгі тақтаға өтеді. Ешбір жағдайда седла негізгі тақтаға тимейді. Блок бір жағында құбыр диаметріне, ал екінші жағынан болат негізіне сәйкес келетін етіп өңделеді, бұл толық жанасуды береді және нүктелік жүктемелер болмайды.

Блок материалы жобалық температурада берік болу үшін таңдалады. Жоғары тығыздықтағы полиизоцианурат (PIR) салқындатылған су мен гликоль желілері үшін жұмыс істейді. Ұялы әйнек -196°C-қа дейін криогендік қызмет көрсетеді және нөлге жуық су буының өткізгіштігін ұсынады. Кальций силикаты 650°С-қа дейін бу мен ыстық май желілерін қабылдайды. Блоктың қысу беріктігі тек жұмыс салмағына ғана емес, толық гидросынау жүктемесіне қатысты тексеріледі, сондықтан ол іске қосу кезінде сынбайды.

Тіректе тоқтамайтын бу тосқауылы

Суық құбырларда ылғалдың түсуі ең үлкен ұзақ мерзімді қауіп болып табылады. Оқшаулағышқа енетін су буы ақырында құбырдың бетін конденсациялайды, қатып қалады немесе коррозияға ұшыратады. Біздің оқшауланған тіректеріміз оқшаулағыш блоктың айналасында үздіксіз металл тығыздауышпен жасалған. Учаске бригадасы құбырды оқшаулағыш күртешені осы жағаға дейін жүргізеді және оны желіммен немесе таспамен тығыздайды. Алшақтық жоқ. Қолмен кесілген патч жоқ. Тек тығыз болып қалатын таза, тексерілетін бу тығыздағыш.

Құбыр сырғу қажет болғанда, оқшаулау орнында қалады

Көптеген оқшауланған желілер температураға байланысты кеңейеді және қысқарады. Тұрақты тірек бұл қозғалыспен күреседі. Төмен үйкелісті сырғымалы бетті тікелей тірек жинағына біріктіреміз. Жылтыратылған тот баспайтын болаттан жасалған парақ оқшаулағыш блоктың астыңғы жағына (немесе оның астындағы жүктемені бөлу тақтасына) жабыстырылады. PTFE немесе графитпен сіңдірілген төсем негізгі тақтаның жоғарғы жағына бекітілген. Екі бет бір-біріне үйкеліс коэффициентімен сырғанайды, бұл құбырдың жеке жылу күштері оны жеңе алады. Бүкіл слайд интерфейсі шаңнан, құмнан және судан қорғалған тірек корпусының ішінде қоршалған, сондықтан ол жүйенің қызмет ету мерзімі бойы еркін қозғалады.

Каталогқа емес, құбыр спецификациясына сәйкес жасалған

Біз сөреден оқшауланған тіректерді таңдамаймыз. Әрбір тапсырыс сізге сәйкес конфигурацияланады:

Құбырдың өлшемі мен қабырғасының қалыңдығы

Оқшаулағыш материал және қалыңдығы

Жұмыс және жобалық температуралар

Қолдау жүктемелері (өлі салмақ, гидротест, кездейсоқ)

Қозғалыс талаптары (осьтік сырғытпа, бекітілген якорь, бүйірлік бағыттаушы)

Қоршаған ортаға әсер ету (үй ішінде, сыртында, жағалауда, жуу, өрт аймағы)

Болат компоненттері стандартты ретінде ыстық мырышталған көміртекті болат болып табылады, тот баспайтын болат (304L, 316L) коррозиялық немесе гигиеналық қолданбалар үшін қол жетімді. Барлық құрылымдық дәнекерлеуді сертификатталған процедуралар бойынша білікті дәнекерлеушілер орындайды.

Секторлар бойынша қолданбалар

Салқындатылған су және аудандық салқындату: конденсация, тамшылау, CUI жоқ.

Бу және ыстық су: минималды жылу жоғалту, қауіпсіз жанасу температурасы және кеңеюді қамтамасыз ететін сырғымалы тақталар.

Криогендік және СТГ: ұялы шыны оқшаулағыш блоктар, тот баспайтын болаттан жасалған корпустар және құрылымда мұзды болдырмайтын суық аяқ киім.

Азық-түлік және фармацевтика: тот баспайтын болат, гигиеналық әрлеу, инкапсуляцияланған оқшаулау және жууға толық үйлесімділік.

Мұнай және газ: қышқыл қызмет көрсету материалдары, өртке төзімді опциялар және жағалаудағы және теңіз орталарына арналған бу өткізбейтін конструкциялар.

Әрбір тапсырысты қолдайтын құжат

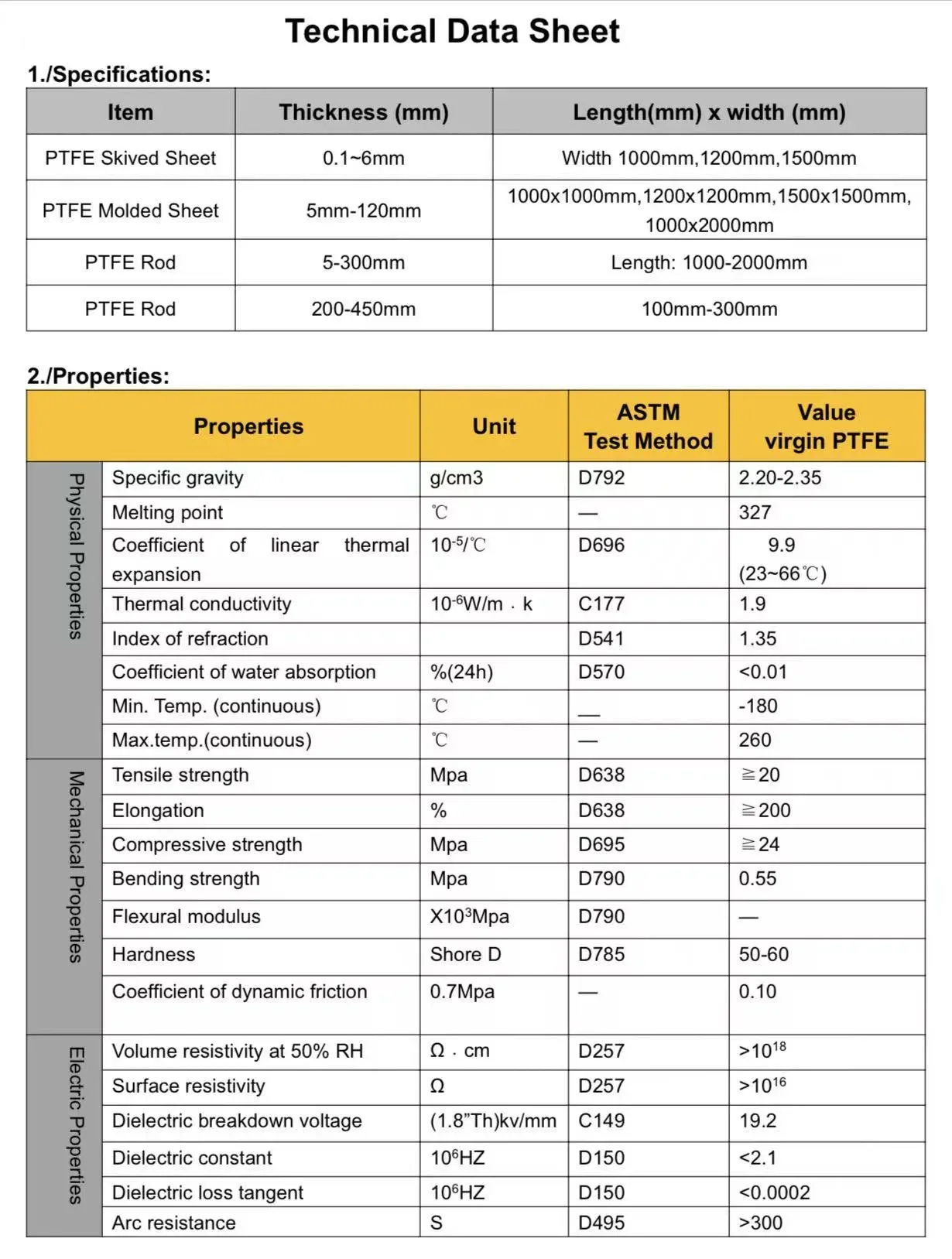

Әр жөнелтімде EN 10204 3.1 типті материал сертификаттары, қысу күші мен жылу өткізгіштік мәндері бар оқшаулау деректер парағы, өлшемді тексеру есептері және қажет болған жағдайда жүктеме сынағы сертификаттары бар. Мұнай және газ жобалары үшін біз HIC сынақ есептерін және NACE сәйкестік құжаттамасын ұсына аламыз. Азық-түлік өнімдеріне арналған қолданбалар үшін бетті өңдеу туралы есептер мен материал туралы мәлімдемелер стандартты болып табылады.

Жиі қойылатын сұрақтар

С: Кез келген оқшаулау түрі мен қалыңдығына сәйкес келе аласыз ба?

A: Иә. Біз оқшаулағыш блокты құбырдың OD және оқшаулау қалыңдығына сәйкес өңдейміз және жұмыс температурасына арналған блок материалын таңдаймыз.

С: Қозғалыс қажет болса, сырғымалы тақтаны қоса, толық құрылғыны жеткізесіз бе?

A: Иә. Біз PTFE немесе графит сырғымалы тақтаны негізге біріктіре аламыз, олардың барлығы тірек корпусының ішінде орналасқан.

С: Оқшаулағыш блоктың сулануын қалай болдырмауға болады?

A: Блок болат тіреуіш корпусында толығымен қапталған, және біз құбыр оқшаулауына үздіксіз бу кедергісін қосу үшін металл тығыздағышты қамтамасыз етеміз.

С: Менің құбырым баспайтын болаттан жасалған болса немесе гигиеналық талаптарды қажет етсе ше?

Ж: Біз барлық тіректерді 304L немесе 316L тот баспайтын болаттан дайындаймыз, олар маринадталған және пассивтелген беттері бар, жууға және тағамдық орталарға жарамды.

С: Өртке төзімді нұсқаны ала аламын ба?

A: Иә. Біз талап етілетін кезең ішінде жүк көтергіштік тұтастығын сақтай отырып, целлюлозалық немесе реактивті өрт әсерінен есептелген пассивті өрттен қорғайтын материалдарды қоса аламыз.

Оқшауланған құбыр тірегі - бұл үлкен жобаның шағын құрамдас бөлігі, бірақ сәтсіздікке ұшыраған - ұсақталған оқшаулау, бөлінген бу тосқауылы, ұсталған сырғымалы тақта - жоспардан тыс өшіруге мәжбүр етуі мүмкін. Біз бұл қолдауды он жылдан астам уақыт бойы жасап келеміз, 45-тен астам елге жөнелтеміз, бизнесіміздің 70%-дан астамы қайталанатын тұтынушылардан келеді. Бұл жазба бар, өйткені біз әрбір қолдауды қор элементі емес, құрастырылған жинақ ретінде қарастырамыз. Бізге құбыр кестесін және оқшаулау сипаттамаларын жіберіңіз. Өлшемді ұсыныс пен нақты бағаны бір күн ішінде қайтарамыз.
