Тозуға төзімді құбыр аяқ киімдері құбырдың жүктемесін қолдауға және жылжымалы орын ауыстыруға арналған тіректер

Құбыр аяқ киімі - ол жоқ болғанша ешкім байқамайтын компоненттердің бірі. Ол құбыр түбіне дәнекерленген күйде орналасады, жүктемені құрылымдық арқалыққа немесе Т-постқа таратады және жиі жылу циклдері кезінде құбырдың осьтік қозғалуына мүмкіндік беретін сырғымалы бетті қамтамасыз етеді. СағатТяньшун, біз жыл сайын мыңдаған құбыр аяқ киімдерін дайындаймыз — технологиялық желілерге, бу тақырыптарына, криогендік құбырларға және олардың арасындағы барлық нәрселерге арналған. Бизнесте 14 жыл өткеннен кейін біз жақсы жобаланған құбырлы аяқ киім салмақты ұстап қана қоймайтынын білдік: ол құбыр жабынын қорғайды, оқшаулау үздіксіздігін сақтайды және нүктелік жүктемелерді құбыр қабырғасын ойсыратудан сақтайды.

Құбыр аяқ киім тіректері кеңірек бөлігі болып табыладықұбыр тіректеріотбасы, бірақ олар өздерінің дизайнына назар аудару үшін жеткілікті түрде ерекшеленеді. Қарапайым қысқыш немесе ілгіш өзек тік өлі салмақты өңдесе, құбырлы аяқ киім контакт интерфейсін басқарады. Бұл интерфейс тез күрделене түседі - жоғары үйкеліс құбырдағы кернеуді тудыруы мүмкін, жеткіліксіз биіктік оқшаулауды бұзуы мүмкін және дұрыс емес материал гальваникалық коррозияға әкелуі мүмкін. Біз үнемі үйлесетін құбыр аяқ киімдерін жеткіземізсеріппелі ілгіштержоғарыда немесе жылу оқшаулау өте маңызды болатын суық желілерде алдын ала оқшауланған құбыр тіректерімен.

Сондай-ақ, біз жоғары жүктемелі сырғанау қолданбалары үшін тот баспайтын болаттан жасалған тірек пластинадағы байланыстырылған PTFE қамтамасыз ете аламыз. Майланған PTFE үшін үйкеліс коэффициенті әдетте 0,05 пен 0,10 аралығында болады, бұл құбыр кернеуінің инженерлері икемділік талдауында қолданатын мән.

Біз ұстанатын стандарттар

Құбыр аяқ киімдері біздің өнімнің толық ассортиментін қолданатын құбырларды қолдау стандарттарына сәйкес жасалған:

ANSI/MSS SP‑58 – Құбыр тіректерінің материалдары және дизайны

ASME B31.3 / B31.1 – Процесс және қуат құбырлары

EN 1090 - Құрылымдық болат өндірісі (CE белгісі бар жобалар үшін)

GB/T 17116 – құбыр тіректеріне арналған қытай стандарты

Біздің зауыт сапа жүйесі ISO 9001:2015 сертификатталған және біз аяқ киімнің әрбір партиясы үшін толық EN 10204 3.1 материал сертификатын бере аламыз.

Жиі қойылатын сұрақтар

1-сұрақ: Менің құбырлы аяқ киімімнің биіктігі қандай болуы керек?

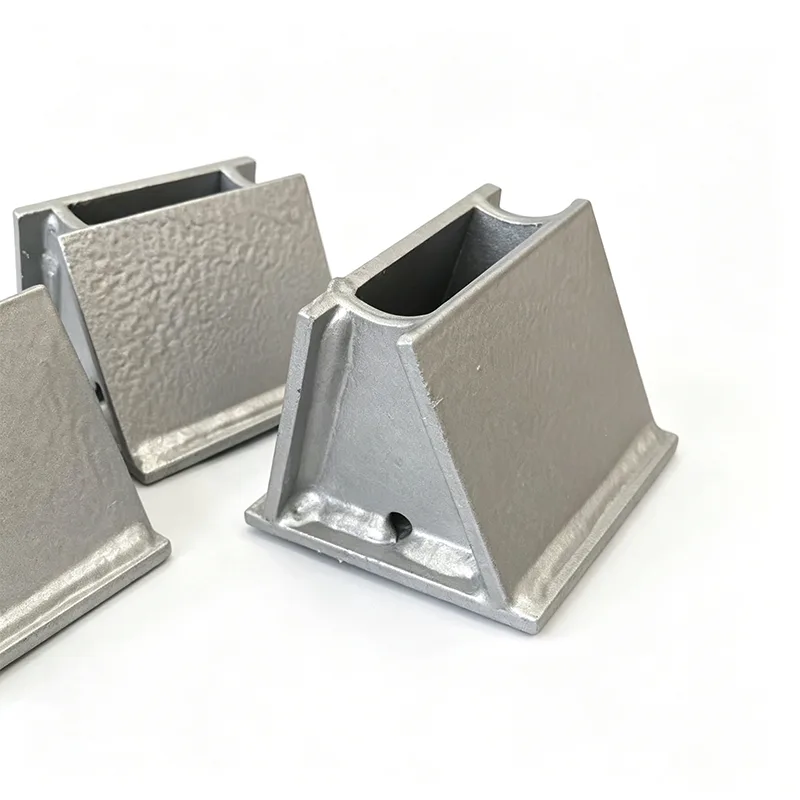

Аяқ киімнің биіктігі оқшаулау қалыңдығымен және 10-25 мм саңылаумен анықталады. Мысалы, 100 мм минералды жүнді оқшаулауы бар құбырға оқшаулауды тірек болаттан таза ұстау үшін әдетте 120-125 мм аяқ киімнің биіктігі қажет. Құбырдың өлшемін және оқшаулау кестесін берсеңіз, біз оны құбырлар сипаттамасынан есептейміз.

2-сұрақ: Аяқ киімде PTFE сырғымалы тақтасы қашан қажет және көміртекті болаттан жасалған негізді қашан дәнекерлеуге болады?

Егер құбыр термиялық кеңею кезінде осьтік қозғалады деп күтілсе, PTFE немесе жылтыратылған тот баспайтын сырғымалы бет үйкелісті және нәтижесінде құралдың саптамаларына түсетін реакция жүктемесін азайтады. Бекітілген немесе бекіту нүктелері сырғымалы тақтаны қажет етпейді. Құбырдың кернеуі туралы есеп сізге қай тіректердің жылжығанын және қайсысы бекітілгенін айтады.

3-сұрақ: Криогендік қызмет үшін алдын ала оқшауланған құбыр аяқ киімдерін жеткізе аласыз ба?

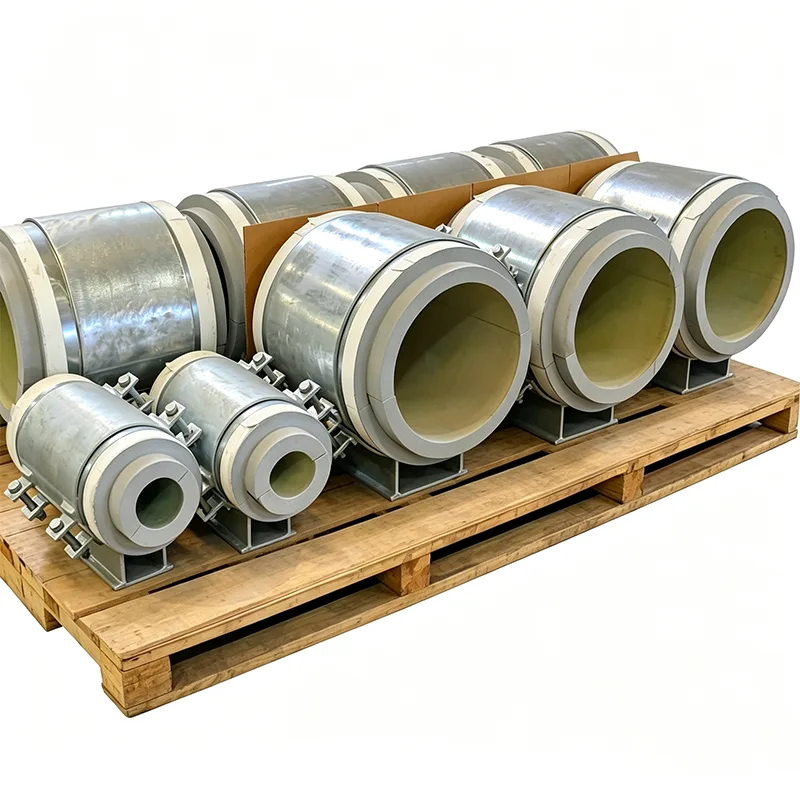

Иә. Біз қатты көбікпен немесе болат седлаға жабыстырылған ұялы шыны оқшаулағыш блокпен аяқ киім шығарамыз. Негізгі тақтайша оқшаулағыштың астына созылады және бүкіл жинақ суықты тасымалдау мен конденсацияны болдырмауға арналған. Бұл әдетте СТГ, этилен және салқындатылған су желілері үшін белгіленеді.

4-сұрақ: Арнайы құбырлы аяқ киімдерді жеткізу мерзімі қанша?

PTFE жоқ қарапайым көміртекті болаттан жасалған аяқ киім: 12–18 күн. PTFE төсемдері немесе тот баспайтын болаттан жасалған бұйымдары бар аяқ киім: 20–25 күн. 24 дюймдік немесе үлкенірек құбырға арналған үлкен диаметрлі аяқ киімдер сәл ұзағырақ уақыт алуы мүмкін. Нақты кестені баға ұсынысыңызбен растаймыз.

5-сұрақ: Сізге сызбалар керек пе немесе аяқ киімді негізгі деректерден құрастыра аласыз ба?

Екеуі де жұмыс істейді. Егер сізде стандартты аяқ киімнің сызбасы болса, біз оны дәл құрастырамыз. Егер сізде тек құбыр өлшемі, оқшаулау қалыңдығы және жүктеме болса, біз сіздің мақұлдауыңыз үшін дизайнды ұсына аламыз — стандартты конфигурациялар үшін инженерлік ақы алынбайды.

Әрбір аяқ киімнің сапасын бақылау

Құбыр аяқ киім қарапайым болып көрінсе де, біз дәйекті QC процесін жүргіземіз:

Материалды жылу нөмірлері мен диірмен сертификаттарымен салыстыру

Құбырдың OD-ге дұрыс орналасуын қамтамасыз ету үшін седла радиусын өлшемді тексеру

Қажет болса, PT немесе MT бар дәнекерлеуді визуалды тексеру

PTFE төсемдеріндегі байланыс тұтастығын тексеру (түрту сынағы және визуалды)

Соңғы өлшемді тексеру — биіктік, негізгі пластинаның тегістігі, болт саңылауларының аралығы

Қаптауды тексеру

Әрбір аяқ киім немесе аяқ киімнің партиясы қолдау көрсету тізіміне сәйкес келетін бірегей нөмірмен белгіленеді. Сіз сызбаны ашпай-ақ, пакетті аралап, әрбір бөлікті изометрияға сәйкестендіре аласыз.

Біз жиі өңдейтін теңшеу опциялары

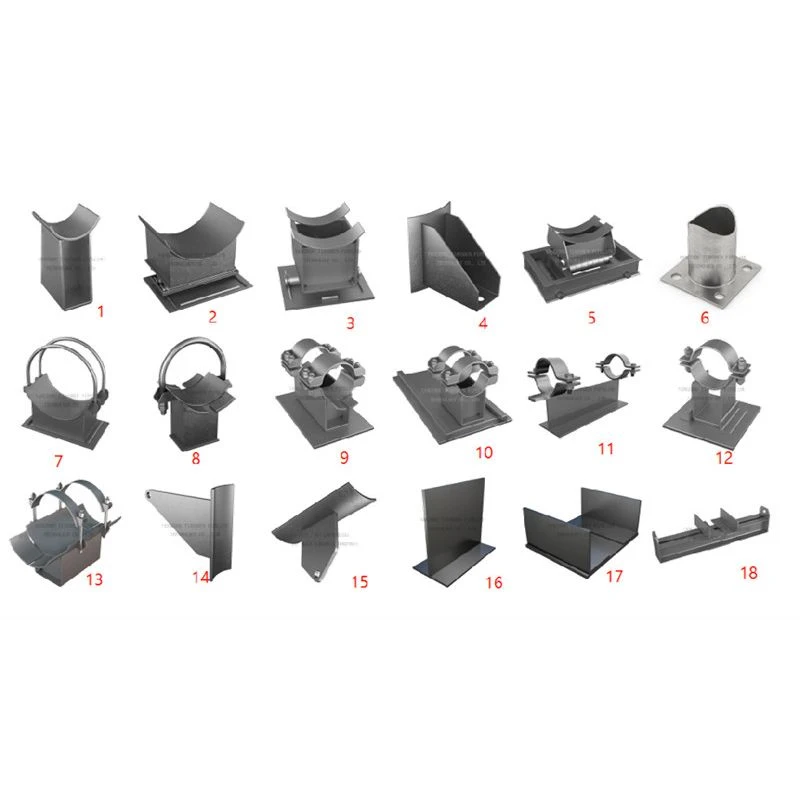

Стандартты құбырлы аяқ киім біз үшін бастапқы нүкте болып табылады. Біз оларды белгілі бір жұмыстар үшін үнемі өзгертеміз:

Кең фланецті арқалықтарға арналған ұзартылған негіз тақталары

Көлбеу құбыр тартпаларына арналған бұрыштық аяқ киім

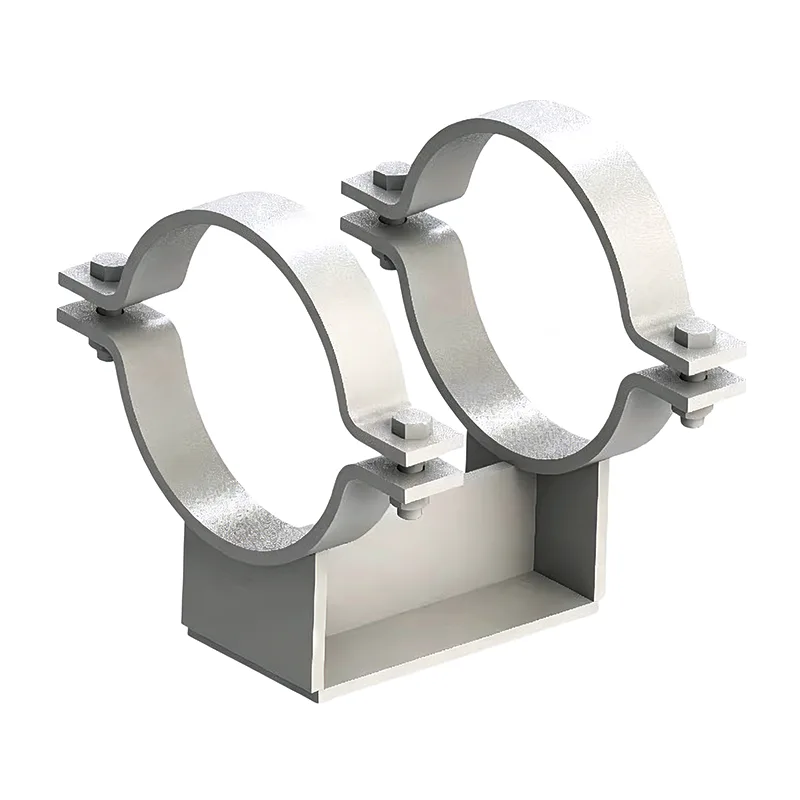

Қолданыстағы желілерге кесусіз қайта орнатуға арналған екі бөліктен тұратын аяқ киім

Пеш пен реформатор құбырларына арналған жоғары температуралы қорытпалы седлалар (мысалы, P11, P22)

Жылжымалы аяқ киімдерге арналған бүйірлік тіректері бар қос сырғымалы тақталар

Отқа төзімді аяқ киім үлгілері, тұнбалы жабындысы немесе минералды жүн қондырмасы бар

Орнату туралы бізге неғұрлым көбірек ақпарат берсеңіз, сайтты кейінірек өзгертуге жол бермеу үшін аяқ киімді соғұрлым жақсы реттей аламыз.

Біз даладан үйренген нәрселер

Жоғары температуралы желілерде аяқ киімнің дәнекерленген жерін анықтаған кезде әрқашан құбырдың кеңеюіне рұқсат етіңіз. Суық орнату кезінде дұрыс емес жерде дәнекерленген аяқ киім желі қызған кезде тірек болаттан шығып кетуі мүмкін.

PTFE төсеніштері құм себу және сайтта бояу кезінде қорғалуы керек. Біз оларды әдетте бүркемелейміз, бірақ сайттың экипажына ескерту ешқашан ауырмайды.

Егер аяқ киім мырышталған құрылымға отырса, мырыштың сынуын және біркелкі емес коррозияны болдырмау үшін тот баспайтын болаттан немесе PTFE контакт бетін қолданған жөн.

Ауыр қабырғалы үлкен құбырлар үшін толық ер-тұрман аяқ киім жалпақ штангаға қарағанда жүктемені жақсырақ бөледі және жергілікті құбыр қабырғасының шамадан тыс кернеуі қаупін азайтады. Құбыр кестесін және жүктемені бөліссеңіз, біз жылдам есептеуді орындай аламыз.

Неліктен Тяньшун құбырлы аяқ киімге арналған?

Құбырға арналған аяқ киім - бұл құбыр жүйесінің маңызды жұмыс күші және біз оларға лайықты құрметпен қараймыз. Біз жеткізген әрбір аяқ киім болат пластиналар, құбырлар және құрылымдық бөліктерден тұратын жеке түгендеуімізден өзімізде дайындалады. Бұл шикізаттан соңғы бояуға дейінгі сапаны бақылайтынымызды білдіреді. Бұл сонымен қатар жоба соңғы минутта 50 қосымша аяқ киім қосқанда тез әрекет ете алатынымызды білдіреді.

Біз метанол зауыттарына, қалқымалы СТГ қондырғыларына, орталықтандырылған жылу желілеріне және фармацевтикалық таза инженерлік желілерге арналған құбыр аяқ киімдерін жеткіздік. Біздің бизнесіміздің 70%-дан астамы қайталанатын тапсырыстардан келеді, өйткені біздің аяқ киіміміз құбырға сай келеді, керек кезде сырғып кетеді және бірінші жылы тот баспайды.

Егер жобаңызға құбыр аяқ киімдері, алдын ала оқшауланған құбыр тіректері немесе серіппелі тіректер мен ілгіштердің толық пакеті қажет болса, бізге қолдау көрсету кестесін немесе стандартты сызбаларды жіберіңіз. Біз зауытқа тікелей баға ұсынысын, бәсекеге қабілетті бағаны және сіз жоспарлай алатын жеткізу уақытын ұсынамыз. Біздің Янчжоу фабрикасына кез келген уақытта келуге болады — сіз әр аяқ киімді ол кетпес бұрын қалай кесетінімізді, дәнекерлейтінімізді және аяқтайтынымызды көресіз.
