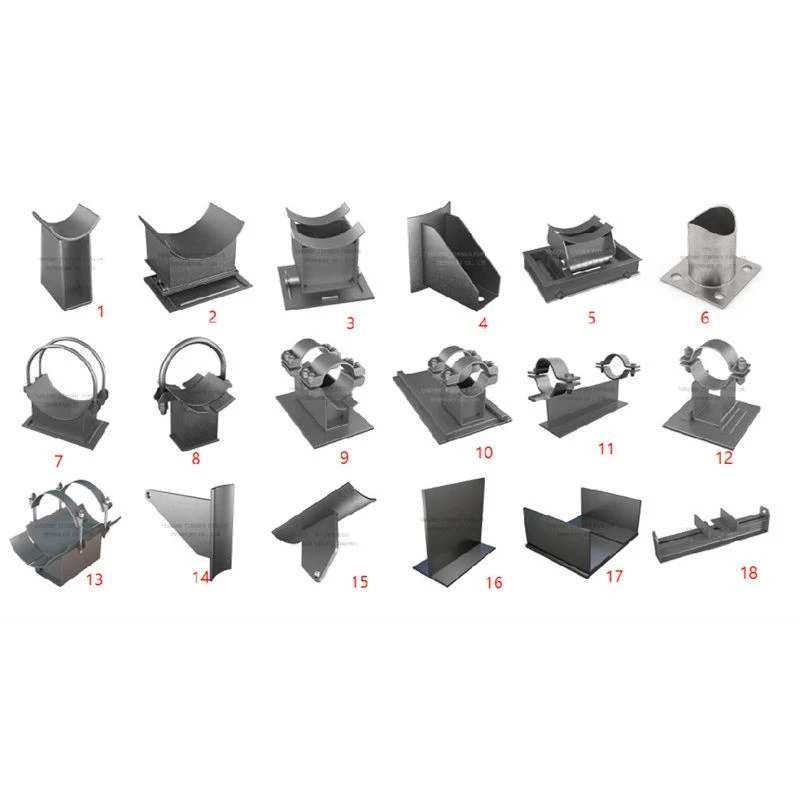

Оқшауланған құбырға арналған аяқ киім тірегі

Оқшауланған құбырда стандартты құбырлы аяқ киім оны шешкеннен гөрі көп проблемаларды тудыруы мүмкін. Егер аяқ киімнің жүктеме жолы оқшаулауды кесіп өтсе, оқшаулау уақыт өте келе ұсақталады. Бұл ұсақталған бөлік жылуды ішке немесе сыртқа шығарады, суық беттерде конденсация жасайды және оқшаулау астында коррозияның бастапқы нүктесі болады. Түзету күрделі емес - оқшауланған құбырға арналған дұрыс жобаланған аяқ киім тірегі жүк көтеру функциясын жылу функциясынан бөледі - бірақ егжей-тегжейлерді дұрыс алу үшін мұқият инженерия қажет.

Янчжоу Тяньшунда біз 2012 жылдан бері бес континенттегі жобалар үшін оқшауланған құбыр аяқ киімдерін жобалап, дайындадық. Біз оларды жылу алудың әрбір ватт маңызды болатын аудандық салқындату желілері үшін, жалаңаш металл аяқ киім энергияны ысырап ететін және күйіп қалу қаупін тудыратын бу желілері үшін, сондай-ақ тірек тірегіндегі суық нүктенің зақымдануына әкелетін СТГ қондырғылары үшін жеткіздік. Әрбір жағдайда талап бірдей: оқшаулауды үздіксіз және бу бөгеті тығыздалған күйде сақтай отырып, құбырдың салмағын сенімді түрде көтеріңіз.

Оқшауланған құбырлы аяқ киім қалай жұмыс істейді

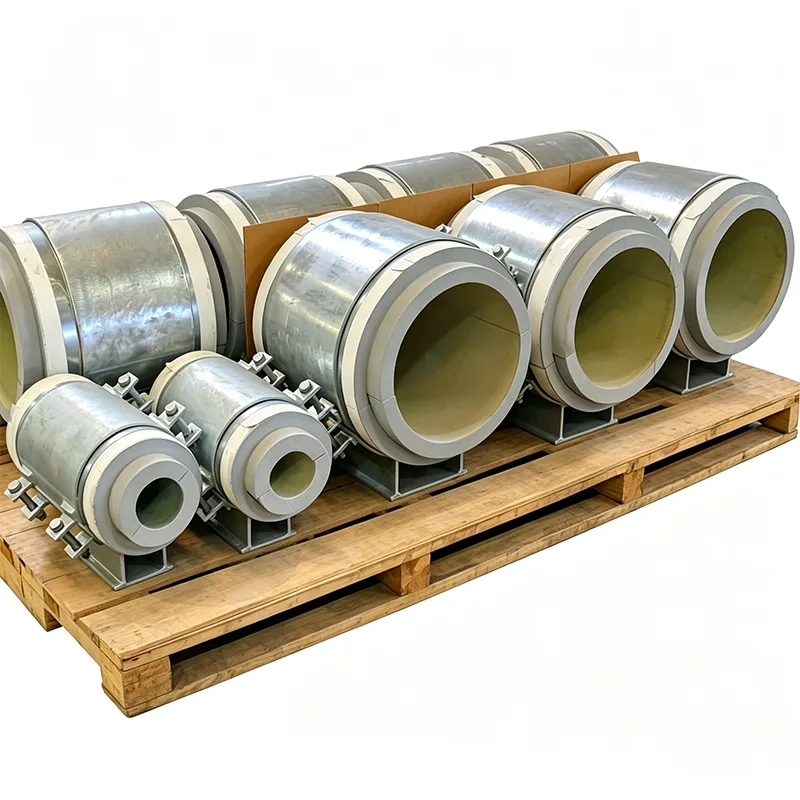

Негізгі идея қарапайым - құбыр мен металл тіреуіш бесігінің арасында қатты, жүк көтергіш оқшаулағыш блок орналасқан. Құбыр оқшаулағышқа тіреледі, оқшаулау аяқ киімде отырады, ал металл аяқ киім жүктемені құрылымға береді. Бірақ бұл блокты жылжымалы құбырлар қозғалысы мен жылу айналымынан жарылмай, жылжымай немесе оқшаулау өнімділігін жоғалтпай аман қалу үшін келесі әрекеттерді орындау қажет:

Блок материалы температура диапазоны үшін таңдалады. Салқындатылған су және шамамен -50°C дейін салқын қызметтер үшін біз әдетте тығыздығы жоғары полиизоцианурат (PIR) немесе ұялы шыны қолданамыз. 400°C және одан жоғары температурадағы бу және ыстық май желілері үшін біз кальций силикатын немесе перлит негізіндегі материалдарды қолданамыз. Негізгі қасиет - жобалық температурадағы қысу күші - бөлме температурасында ұстайтын нәрсе 200 ° C температурада жұмсартылуы мүмкін.

Оқшаулағыш блок толығымен қапталған. Металл ұстағыш сақина немесе дәнекерленген аяқ киімнің бүйір қабырғасы блокты барлық жағынан қоршап, оның құбырдың бүйірлік қозғалысы немесе діріл әсерінен шығып кетуіне жол бермейді. Блок үздіксіз дәнекерленген болат негіздік пластинаға отырады, сондықтан жылу оқшаулауды айналып өту үшін металлдан құбырға тікелей жол жоқ.

Бу тосқауылының жолы үзіліссіз болу үшін жасалған. Суық құбырларда ылғалдың түсуі жау болып табылады. Біз аяқ киімнің конструкциясы құбыр оқшаулауындағы торапта қолданылатын бу тосқауылының ылғалды ауаның суық бетке жетуіне жол бермейтін бос орындарсыз аяқ киімнің оқшаулағыш блогына немесе оның металл курткасына үздіксіз тығыздалуына мүмкіндік беретініне көз жеткіземіз.

Нақты сайт шарттарына сәйкес келетін дизайн икемділігі

Біз оқшауланған құбыр аяқ киімдерін дайын емес заттар ретінде қарастырмаймыз, өйткені екі оқшаулау сипаттамалары бірдей емес. Біз әр аяқ киімді сәйкестендіреміз:

Құбырдың диаметрі және оқшаулау қалыңдығы (ол 25 мм көбік шыны немесе 150 мм минералды жүн болсын).

Далада қолданылатын оқшаулау жүйесінің түрі - біз аяқ киімнің корпусына сәйкес келетін және сайтты өңдеуді жеңілдететін қаптама профилін қамтамасыз ету үшін қайталама оқшаулауды алдын ала кесіп аламыз.

Құбыр қозғалысының шарттары. Егер құбыр сырғанап жатса, біз PTFE немесе графитпен сіңдірілген сырғымалы тақтаны аяқ киім негізіне біріктіре аламыз, ал төмен үйкеліс беті оқшаулағыш блокты ығысу күштерінен қорғайтын тот баспайтын болаттан жасалған жүк көтергіш параққа байланған.

Сыртқы қондырғыларда судың жиналуын болдырмау үшін отқа төзімді оқшаулау, металл бөлшектердегі тозуға қарсы жабындар немесе дренажды тесіктер сияқты арнайы талаптар.

Әрбір жөнелтуден не аласыз

Tianshun оқшауланған құбыр аяқ киіміне тапсырыс сіздің инспекторыңыз сұрайтын барлық құжаттаманы қамтиды:

EN 10204 Болат компоненттеріне арналған 3.1 типті сертификаттар.

Есептік температурадағы қысу күші мен жылу өткізгіштік мәндері бар оқшаулағыш материалдың деректер парағы.

Блоктың қалыңдығын, аяқ киімнің биіктігін және негіз пластинасының өлшемдерін растайтын өлшемді тексеру есептері.

Жоба спецификациясы талап етсе, сынақ сертификаттарын жүктеңіз.

Қолданбалар

Аудандық салқындату қондырғылары мен деректер орталықтарында салқындатылған су және тұзды су құбырлары

Өнеркәсіптік қондырғылар мен электр станцияларындағы бу және конденсат желілері

Суық нүктелерден мүлдем аулақ болу керек СТГ және криогенді сұйықтық құбырлары

Тоңазытқыш және салқындатқыш қоймалар

Қуат тиімділігі мен ұзақ мерзімді техникалық қызмет көрсету шығындары маңызды болатын құбыр тартпасында жұмыс істейтін кез келген оқшауланған құбыр

Неліктен Тяньшун?

Біз құбыр арматурасын жалпы жеткізуші емес, арнайы қолдау көрсетуші өндірушіміз. Бізге құбыр желісінің тізімі мен оқшаулау сипаттамасын жіберген кезде, біздің инженерлік топ әр аяқ киімдегі жүктемені тексереді, оқшаулағыш материалдың үйлесімділігін растайды және аяқ киімнің стандартты өлшемдері қол жетімді құрылымға сәйкес келмейтін кез келген орынды белгілейді. Тексерудің бұл деңгейі орнату кезінде емес, сызба тақтасында проблемаларды ұстайды. Біздің бизнесіміздің 70%-дан астамы қайталанады — бұл бірінші гидросынаудан бастап дизайн мерзімінің соңына дейін күтілгендей жұмыс істейтін аяқ киімді жеткізудің тікелей нәтижесі.

Жиі қойылатын сұрақтар

С: Менің оқшаулау түрі мен қалыңдығыма дәл сәйкес келе аласыз ба?

A: Иә. Біз аяқ киім мен жүк көтергіш блоктың өлшемін құбыр диаметріне, оқшаулағыш материалға және белгіленген қалыңдығына ешбір ымырасыз келтіреміз.

С: Сіз оқшаулау блогын бересіз бе, әлде мен оны сайтқа орнатамын ба?

Ж: Біз аяқ киімді ішіне байланған және қапталған жүк көтергіш оқшаулағыш блокпен қамтамасыз етеміз. Айналадағы қайталама оқшаулау және қаптау әдетте сайтта қолданылады, бірақ біз оқшаулау жинақтарын да алдын ала дайындай аламыз.

С: Металл аяқ киімнің корпусы арқылы жылудың өтуін қалай болдырмауға болады?

A: Оқшаулағыш блок құбыр мен металл негіз арасында жылу үзілісін жасайды. Аяқ киімнің бүйір қабырғасы құбырмен тікелей байланыспайды, сондықтан жылу оқшаулауды айналып өту үшін үздіксіз металл жолы жоқ.

С: Егер менің құбырым термиялық кеңеюге байланысты осьтік қозғалса ше?

A: Біз аяқ киімнің негізіне PTFE немесе графит сырғымалы пластинаны қоса аламыз, бұл оқшаулау блогын тұрақты ұстау кезінде құбырдың қозғалуына мүмкіндік береді.

С: Бұл аяқ киім қандай стандарттарға сәйкес келеді?

A: Болат өндірісі MSS SP-58 және MSS SP-69 бойынша жасалады. Оқшаулағыш материалдар жобаға арналған ASTM немесе EN стандарттарына сәйкес жеткізіледі және біз қажет болған жағдайда PED астында CE таңбалау талаптарына жауап бере аламыз.
