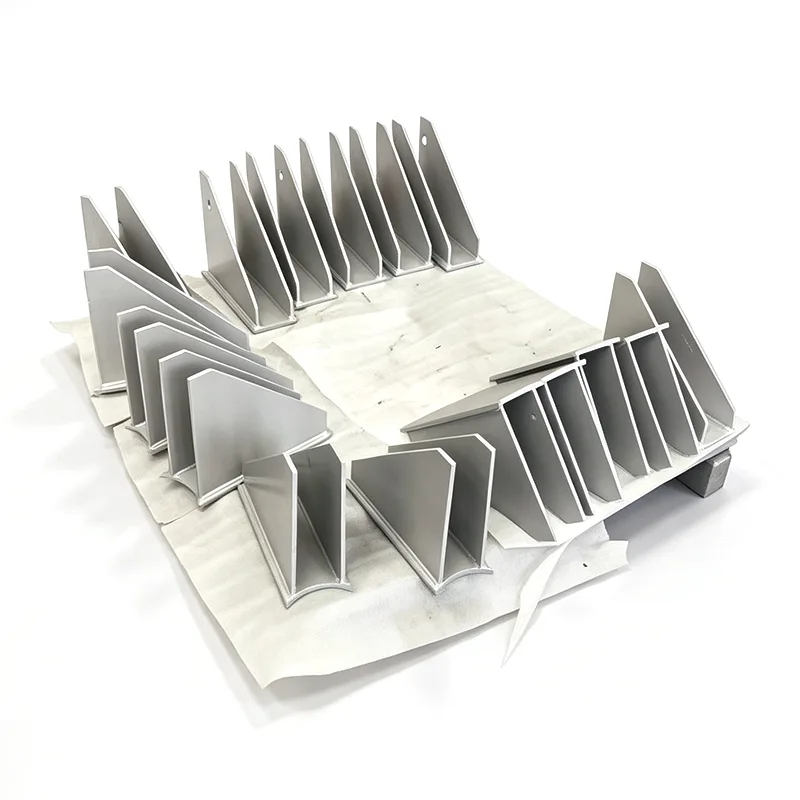

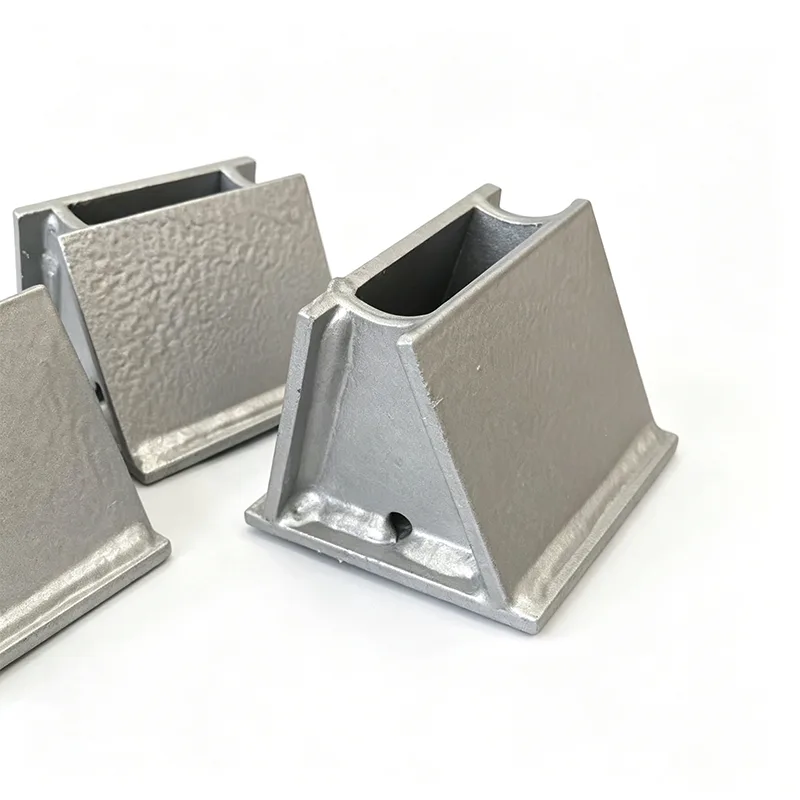

Биіктігі реттелетін құбыр аяқ киімнің тірегі

Қағазда құбыр биіктігі тұрақты сан болып табылады. Сайтта бұл сирек кездеседі. Болат бағаналар шөгеді. Негіздер аздап өзгереді. Серіппелер қысуды болжанған кернеу үлгісінен көп немесе аз қолдайды. Құбыр сорғы сорғыш шүмегінде немесе компрессор фланецінде тым жоғары немесе 15 мм тым төмен болғанда, қосылымды орнына мәжбүрлеп орнату жабдық ешқашан қабылдауға арналмаған саптама жүктемелерін тудырады. Бұл биіктікті дұрыс алудың және оны дұрыс ұстаудың ең қарапайым жолы - сіз реттей алатын құбырлы аяқ киім.

Біз Цзянсу зауытында 2012 жылдан бері биіктігі реттелетін құбыр аяқ киімдерін жасап жатырмыз. Дизайндың өзі күрделі емес, бірақ оны өлі салмақта, термиялық қозғалыста және дірілде сенімді позицияда ұстау керек. Біздің реттелетін аяқ киіміміз дәл қазір Оңтүстік-Шығыс Азиядағы бу тақырыптарымен, Таяу Шығыстағы салқындатылған су құбырларымен және Солтүстік Америкадағы СТГ құбырларымен жұмыс істейді.

Параметрлер кестесі	Мысал

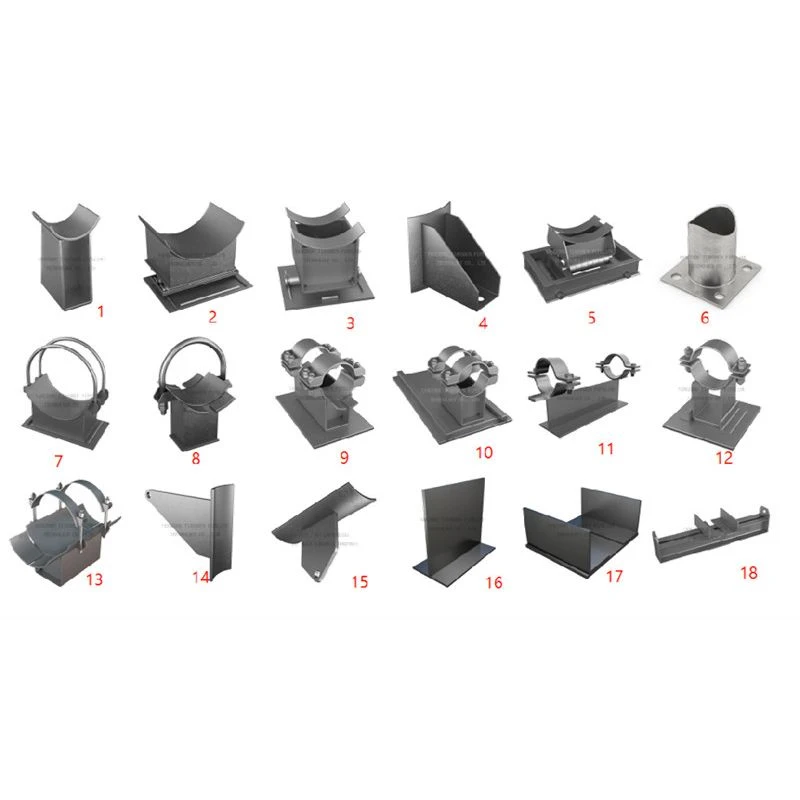

Қолдау түрі	Қатты, серіппе, ролик, сырғанау
Құбыр өлшемі (NPS/DN)	1/2" - 60" (DN15 - DN1500)
Материалдық стандарт	ASTM A36, SS304, SS316, A105
Дизайн стандарты	MSS SP-58, ASME B31.1
Макс. Дизайн жүктемесі	1000 кН дейін
Температура диапазоны	-29°C және +650°C
Беттік қорғаныс	Ыстық мырышталған (HDG), эпоксидті
Қысу стилі	Екі болт, үш болт, U-болт
Оқшаулау түрі	Ыстық оқшаулау / Суық оқшаулау (криогенді)

Түзету қалай жұмыс істейді және неге ол орнында қалады

Құрастырудың өзегі - құбыр бесігі мен негізгі пластинаның арасында өтетін бұрандалы өзек. Реттеу гайкасын бұру құбырды ұсақ қадамдармен көтереді немесе түсіреді. Биіктік орнатылғаннан кейін екі тәуелсіз құлыптау механизмі іске қосылады:

Ауыр бекітпе гайка негізгі корпусқа бұралып, тік жүктеме кезінде жылжуды болдырмайды.

Үлкенірек өлшемдерде, поршеньді компрессорлардың немесе жоғары ағынды газ құбырларының тұрақты дірілі кезінде де айналуды механикалық түрде блоктайтын қайталама құлыптау бұрандасы немесе бөлінген жаға.

Әрбір аяқ киім жөнелтпес бұрын зауыттық жүктеме бойынша оның номиналды сыйымдылығының 1,5 есеге дейін сыналады. Бұрандалы құрамдас бөліктер бұрандалы өзекшеден кесілмейді, дөңгелек жолақтан өңделеді, сондықтан жүк көтергіш жіптер толық профильді және иілу кезінде стандартты шпильканы жарып жіберуі мүмкін кернеу көтергіштері жоқ.

Сіздің қызметіңізге сәйкес келетін материалдар

Стандартты реттелетін аяқ киім көміртекті болаттан жасалған, әдепкі коррозиядан қорғау ретінде ыстық мырышпен қапталған. Коррозиялық немесе жуғыш орталар үшін біз 304L немесе 316L тот баспайтын нұсқаларды береміз. Құрастыру кезінде жіптердің беттері ұсталып қалмау үшін тұншығуға қарсы қоспамен қапталған — бұл маңызды, себебі орнында бұрылмайтын реттегіш гайка енді реттелмейді.

Биіктігі реттелетін құбыр аяқ киімінің тірегі ыстық немесе суық болғанда, біз құбыр бесігі мен тіреуіш діңгегінің арасына жүк көтергіш оқшаулағыш блокты (PIR немесе ұялы шыны) біріктіреміз. Оқшаулау құбырдың оқшаулау қалыңдығына сәйкес өлшемде болады, ал бу тосқауылының жолы үздіксіз болып қалады - ешқандай суық нүктелер, конденсация болмайды.

Реттелетін құбыр аяқ киімдері айырмашылық жасайтын жерде

Сорғы мен компрессордың сору және шығару құбырлары, мұнда саптама жүктемелері өндіруші рұқсат етілген конвертте қалуы керек.

Топырақ шөгуіне немесе аязға ұшыраған жерлерде құбыр тіректері.

Дренаж немесе технологиялық ағын үшін дәл еңісті қажет ететін желілер, мысалы, қазандықты үрлеу құбырлары немесе отын газ желілері.

Уақытша тіректерден жүкті тасымалдағаннан кейін суық күйге дәл келтіруді қажет ететін серіппелі жүйелер.

Құбырдың бар биіктігі жаңа маршрутқа мүлдем сәйкес келмейтін қайта жөндеу және байлау.

Нарықтағы реттелетін тіректердің көпшілігі шектеулі саяхаты бар каталог элементтері немесе ұзақ уақытты қамтамасыз ететін толығымен реттелетін бөліктер болып табылады. Біз олардың арасында отырамыз: стандартты дизайнды алып, биіктік диапазонын, негізгі пластинаның өлшемдерін немесе оқшаулау қалыңдығын жобаның ерекшелігіне қарай өзгерте аламыз - әдетте бекітілген аяқ киіммен бірдей уақыт ішінде. Біздің инженерлік топ тікелей сіздің изометрия және қолдау тізіміңіз арқылы жұмыс істейді және сызбаны аяқтамас бұрын сізден гидросынау жүктемесі, дизайн температурасы және күтілетін қозғалыс туралы сұрайды. Бұл тексеру деңгейі қарапайым реттелетін аяқ киімді пайдалануға беру кезінде қайта қараудың қажеті жоқ тірекке айналдырады.

Жиі қойылатын сұрақтар

С: Қанша реттеу ауқымын қамтамасыз ете аласыз?

A: Стандартты конструкциялар ±25 мм-ден ±100 мм-ге дейін жүруді ұсынады. Үлкенірек диапазондар болуы мүмкін — бізге не қажет екенін айтыңыз.

С: Параметр діріл кезінде сақталады ма?

A: Иә. Біз барлық өлшемдерде құлыптау гайкасын және механикалық айналуға қарсы функцияны қолданамыз. Жинақ циклдік жүктемеде тұрақты болу үшін зауытта сыналған.

С: Құбыр жүктелген кезде аяқ киімді реттеуге бола ма?

Ж: Кішкентай кесуді реттеу әдетте өлі салмақта жасалуы мүмкін. Үлкенірек түзетулер үшін жіптерді қорғау үшін алдымен жүктемені босатуды ұсынамыз.

С: Оқшауланған суық немесе ыстық құбырларға арналған нұсқаны ұсынасыз ба?

A: Иә. Біз оқшаулаудың қалыңдығына сәйкес келетін жүк көтергіш оқшаулағыш блокты біріктіреміз, ол герметикалық бу тосқауылының жолы бар.

Кез келген өнім біздің мекемеден шықпас бұрын, ол толық үйдегі сынақ бағдарламасын аяқтайды

Толық ішкі сынақ бағдарламасы жөнелтілгенге дейін әрбір өніммен толтырылады. Өлшемді және визуалды тексеру, PMI (оң материалды анықтау), қаттылықты сынау, қолданылған кезде MT/PT бұзылмайтын сынау, жүктеме-жылжу қисықтары бар серіппелі жүктемені сынау және жабын қалыңдығын өлшеу осы бағдарламаның бір бөлігі болып табылады. Зауыттық сынақ есептері (FTR) және материалды сынау есептері (MTR) беріледі.

Назар аударыңыз: ішкі тестілеу ILAC аккредиттелген үшінші тарап тестілеуіне тең емес.

Үшінші тараптың куәгері болған сынақ немесе зертханалық сынақ қажет болса, ол бөлек қосымша қызмет ретінде ұсынылады.

Бөлек келтірілген қосымша үшінші тарап инспекциялық қызметтері

1. Материалды сынау

Осы санат бойынша қолжетімді қызметтерге химиялық құрамды талдау, созылу сынағы, Charpy төмен температурадағы соққы сынағы және қаттылықты сынау кіреді.

2. Дәнекерлеу NDT

Ұсынылатын әдістер: магниттік бөлшектерді сынау (МТ), сұйық пенетрантты сынау (PT), ультрадыбыстық сынақ (UT) және радиографиялық сынақ (RT).

3. Көктемгі жүктеме өнімділігін тексеру

Жүктеменің орын ауыстыру қисықтары осы сынақтың бөлігі болып табылады.

4. Ыстық мырыштау / эпоксидті жабынды коррозиядан қорғауды тексеру

5. Тестілеу, зауыттық бақылау және жөнелту алдындағы инспекция (PSI)

Неліктен біз ерекшеленеміз

LISEGA халықаралық құбырларды қолдау жүйесі біздің эталонымыз ретінде

Біздің жүктеме дәлдігі, сынақ стандарттары және құжаттама жүйелері LISEGA халықаралық құбырды қолдау жүйесімен өлшенеді.

Стандартты отандық жеткізушінің үлгісінен тыс

Стандартты отандық өндіруші тек өнімді жеткізсе, біз әр серіппелі бірлікпен жүктеме-орын ауыстыру қисығын қосамыз. Сонымен қатар, біз үшінші тараптың SGS тестілеуіне және куәландырылған тексерулерге көмектесеміз және біз шетелдік жобалар үшін PE/CPE инженерінің құжаттарын шолуға қолдау көрсетеміз.
