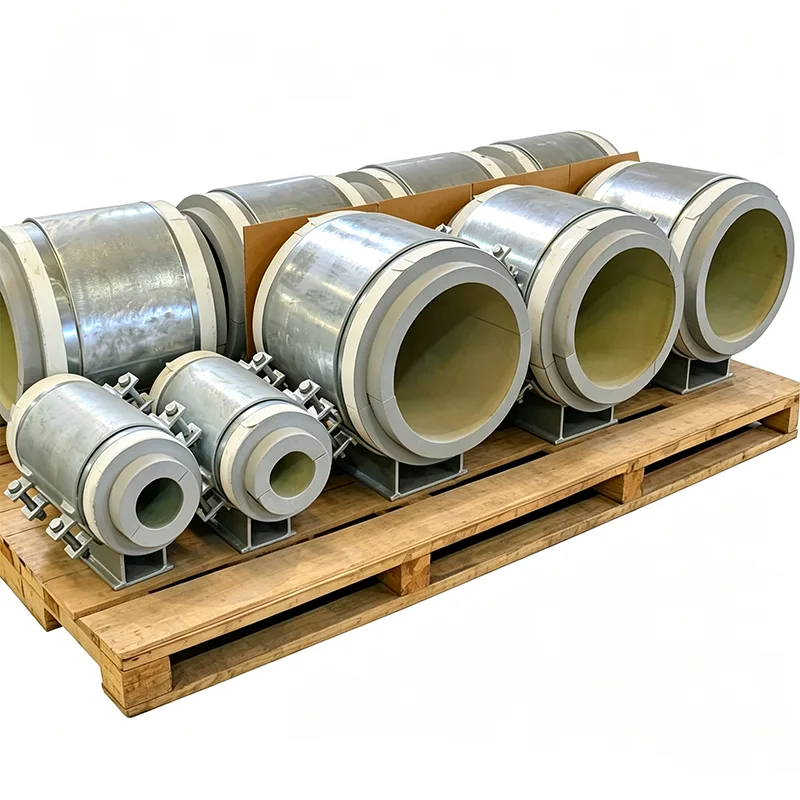

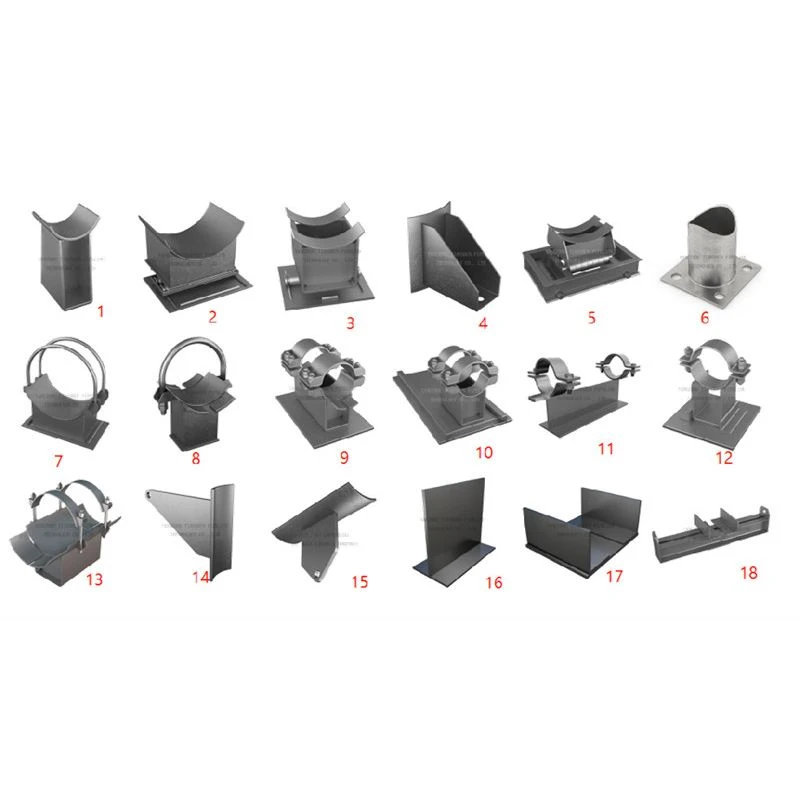

Суық аяқ киімнен оқшауланған құбыр тіректері

Құбыр нөлден төмен температурада тасымалдағышты тасымалдағанда, тіреуіш құрылыммен металдан металға әрбір жанасу термиялық қысқа тұйықталуға айналады. Суық болаттан төмен түсіп, тірек арқалықты салқындатады және ауадан ылғалды шығарады. Нәтижесінде құрылымдағы мұз, тамшы су және құбырдың өзі қандай да бір ақаулық белгісін көрсетер алдында тірекке нұқсан келтіруі мүмкін коррозия. Суық аяқ киім бұл оқиғалар тізбегін көзде тоқтатады.

Янчжоу Тяньшунда біз 2012 жылдан бері этилен терминалдары, аммиак тоңазытқыш қондырғылары, салқындатылған су желілері және СТГ резервуарының қайталама қоймалары үшін суық аяқ киіммен оқшауланған құбыр тіректерін жасап жатырмыз. Жұмыс принципі өзгерген жоқ: суық құбыр мен жылы болат арасына термиялық төзімді, бірақ құрылымдық жағынан қатты блокты салыңыз. Инженерлік міндет - және бес жыл жұмыс істейтін суық аяқ киім мен үш онжылдық бойына шыдайтын аяқ киімнің арасындағы айырмашылық - бұл блоктың қалай қамтылғанында, мөрленетінінде және суық қызмет көрсетудің нақты шарттарына сәйкес келетінінде.

Параметрлер кестесі	Мысал
Қолдау түрі	Қатты, серіппе, ролик, сырғанау
Құбыр өлшемі (NPS/DN)	1/2" - 60" (DN15 - DN1500)
Материалдық стандарт	ASTM A36, SS304, SS316, A105
Дизайн стандарты	MSS SP-58, ASME B31.1
Макс. Дизайн жүктемесі	1000 кН дейін
Температура диапазоны	-29°C және +650°C
Беттік қорғаныс	Ыстық мырышталған (HDG), эпоксидті
Қысу стилі	Екі болт, үш болт, U-болт
Оқшаулау түрі	Ыстық оқшаулау / Суық оқшаулау (криогенді)

Суық аяқ киім жылу жолын қалай үзеді

Суық құбыр контурлы металл бесіктің ішінде жатыр, бірақ ол бесіктің болатына тікелей тимейді. Оның орнына жоғары тығыздықтағы оқшаулағыш блок құбырдың салмағын көтереді. Бұл блок тек жылу өткізгіштігі үшін ғана емес, сонымен қатар ең төменгі жұмыс температурасында қысу күші үшін таңдалады. -196°C дейінгі қолданбалардың көпшілігі үшін біз ұялы шыны немесе жоғары тығыздықтағы PIR пайдаланамыз. Блок бір бетке құбырдың сыртқы диаметріне, ал екінші жағына аяқ киімнің негізгі тақтасына сәйкес келетін етіп өңделеді, бұл беттің толық жанасуын және нүктенің жүктемесін қамтамасыз етеді.

Суық аяқ киіммен оқшауланған құбыр тіректерінің бүйір қабырғалары оқшаулау блогын барлық төрт жағынан қоршайды. Бұл екі нәрсені жасайды: ол құбырдың бүйірлік қозғалысы астында блоктың жылжуына жол бермейді және оқшаулауды механикалық зақымданудан қорғайды. Блоктың астындағы болат негіздік пластина құрылымға түсетін жалғыз жүктеме жолы болып табылады және блок үздіксіз қатты қабат болғандықтан, металдан құбырға тікелей өткізгіш жол жоқ - суық көпір бұзылған.

Ылғалды ұзақ уақыт бойы сақтау

Суық құбырда бу тосқауылындағы кез келген бос орын конденсация нүктесіне айналады. Су жиналады, қатып қалады және кеңейеді, сайып келгенде, ішкі жағынан оқшаулауды бұзады. Біздің суық аяқ киім дизайны мұны үш жолмен шешеді:

Оқшаулағыш блоктың өзі жабық ұяшық болып табылады, тіпті сыртқы күрте зақымдалған болса да, су буының өте төмен өткізгіштігін қамтамасыз етеді.

Біз аяқ киімнің корпусының айналасында үздіксіз металл қаптама профилін қамтамасыз етеміз. Құбырдың оқшаулауындағы учаскеде қолданылатын бу тосқауылын тікелей осы күртеге желіммен немесе таспамен тығыздап, үзілмеген конверт жасай алады.

Сыртқы қондырғылар немесе жуу алаңдары үшін біз аяқ киімнің бүйір қабырғасы мен интерфейстегі құбырды оқшаулағыш күртенің арасына қосымша ылғал тосқауылын қоса отырып, икемді тығыздағышты жағамыз.

Төмен температурада берік болып қалатын материалдар

Суық аяқ киімнің құрылымдық болат бөліктері суық кезде сынғыш болмауы керек. Стандартты құрылымдық көміртекті болат мұздатудан жоғары беріктігін жоғалтады. Суық аяқ киімнің корпустары мен негізгі тақтайшалары үшін біз мыналарды қолданамыз:

Төмен температуралы көміртекті болат (ASTM A350 LF2 немесе баламасы) -46°C дейін қызмет көрсетуге арналған.

Аустенитті тот баспайтын болат (304L, 316L) көміртекті болат сынғыш болатын -196°C дейін криогендік қолданбаларға арналған.

Барлық жүк көтергіш болат EN 10204 3.1 типті сертификатындағы жобалық ең төменгі температурада Charpy соққы сынағы мәндерімен келеді. Болт A320 L7 немесе тот баспайтын, корпус материалына сәйкес таңдалған.

Суық жиырылуын қамтамасыз ету

Суық құбыр жиырылады. Қоршаған ортадан -162°C дейін салқындататын 20 метрлік тот баспайтын болаттан жасалған желі 30 миллиметрден астам кішірейеді. Суық аяқ киім құрылымға қатты бекітілген болса, бұл қозғалыс осьтік кернеу ретінде құбыр қабырғасына ауысады. Біз мұны суық аяқ киімнің негізіне төмен үйкеліс сырғымалы тақтаны біріктіру арқылы шешеміз. Жылтыратылған тот баспайтын болаттан жасалған парақ оқшаулағыш блоктың астыңғы жағына немесе негізгі пластинаның жоғарғы жағына, ал қарсы бетке PTFE немесе графитпен сіңдірілген төсем бекітілген. Содан кейін аяқ киім жылу үзілісін сақтай отырып, құбырмен бірге сырғана алады. Сырғыма беті қауіпсіздік шегі бар суықтан қоршаған ортаның толық жүру ауқымын қамтамасыз ету үшін өлшемді.

Суық аяқ киімге тапсырыспен не келеді

Біз жеткізетін әрбір суық аяқ киімнен оқшауланған құбыр тіректері EPC инспекциясының талаптарына сәйкес келетін құжаттама пакетімен қамтамасыз етілген:

EN 10204 Төмен температурадағы соққы сынағы есептері бар барлық болат бөлшектерге арналған 3.1 түрі.

Жылуөткізгіштік пен қысу беріктігін көрсететін оқшаулағыш блоктың деректер парағы, есептік суық температурада.

Блоктың қалыңдығын, аяқ киімнің ығысуын (бар болса) және негізгі пластинаның өлшемдерін растайтын өлшемді есептер.

Қолданылатын болса, үйкеліс сынағы сертификаттарының сырғымалы пластина коэффициенті.

Қолданбалар

Терминалдар мен сұйылту қондырғыларындағы СТГ және NGL құбырларының тіректері

Этилен, пропилен және сұйық аммиак сақтау және тасымалдау желілері

Аудандық салқындату және деректер орталықтарындағы салқындатылған су мен тұзды су құбырларының сөрелері

Тамақ өнімдерін өңдеу және тоңазытқыш қоймаларындағы тоңазытқыш желілері

Ауа бөлу қондырғыларындағы криогендік құбыр галереялары

Неліктен Тяньшун суық аяқ киім үшін?

Суық аяқ киім - үлкен әсер ететін шағын құрамдас бөлік. Егер ол сәтсіз болса, бүкіл оқшаулау жүйесі бұзылады және нәтижесінде пайда болған мұз құбыр тіректерін шамадан тыс жүктеуі мүмкін. Біздің инженерлер стандартты блокты таңдамайды және ол сәйкес келеді деп үміттенеді - олар құбыр өлшемін, оқшаулау сипаттамаларын, дизайн температурасын және құрылымдық жүктемелерді салыстырып тексереді, содан кейін оқшаулау конвертін ымырасыз сақтайтын аяқ киімді конфигурациялайды. Клиенттеріміздің 70%-дан астамы қайталанатын тапсырыстар береді, өйткені олар алатын суық аяқ киім бірінші суытудан соңғысына дейін есептелгендей орындалатынын біледі.

Жиі қойылатын сұрақтар

С: Суық аяқ киіміңіз көтере алатын ең төменгі температура қандай?

A: СТГ және сұйық азот үшін -196°C дейін. Сұйық гелий үшін біз арнайы материалдарды қолданамыз — біздің командаға хабарласыңыз.

С: Сіз біздің қолданыстағы оқшаулау сипаттамасына және бу бөгеті туралы мәліметтерге сәйкес келе аласыз ба?

A: Иә. Біз оқшаулағыш блокты құбырдың OD және оқшаулау қалыңдығына қарай өңдейміз және курткаларды тығыздау интерфейсін қаптама түріне қарай конфигурациялай аламыз.

С: Жеке сырғымалы тақтаны орнату керек пе, әлде ол аяқ киімнің ішіне салынған ба?

A: Біз дайындау кезінде сырғымалы тақтаны біріктіре аламыз. Сіз термиялық үзіліс пен осьтік қозғалысты реттейтін бір жинақты аласыз.

С: Аяқ киімнің металл бөліктерінде мұздың пайда болуын қалай болдырмауға болады?

A: Суық болаттың беттері аяқ киімнің корпусының үстінен үздіксіз өтетін алаңдағы оқшаулау және қаптама арқылы қоршаған ауадан оқшауланады. Біз герметикалық профильдерді береміз; учаскенің экипажы шеттерін тығыздайды.

Кез келген өнім біздің мекемеден шықпас бұрын, ол толық үйдегі сынақ бағдарламасын аяқтайды

Толық ішкі сынақ бағдарламасы жөнелтілгенге дейін әрбір өніммен толтырылады. Өлшемді және визуалды тексеру, PMI (оң материалды анықтау), қаттылықты сынау, қолданылған кезде MT/PT бұзылмайтын сынау, жүктеме-жылжу қисықтары бар серіппелі жүктемені сынау және жабын қалыңдығын өлшеу осы бағдарламаның бір бөлігі болып табылады. Зауыттық сынақ есептері (FTR) және материалды сынау есептері (MTR) беріледі.

Назар аударыңыз: ішкі тестілеу ILAC аккредиттелген үшінші тарап тестілеуіне тең емес.

Үшінші тараптың куәгері болған сынақ немесе зертханалық сынақ қажет болса, ол бөлек қосымша қызмет ретінде ұсынылады.

Бөлек келтірілген қосымша үшінші тарап инспекциялық қызметтері

1. Материалды сынау

Осы санат бойынша қолжетімді қызметтерге химиялық құрамды талдау, созылу сынағы, Charpy төмен температурадағы соққы сынағы және қаттылықты сынау кіреді.

2. Дәнекерлеу NDT

Ұсынылатын әдістер: магниттік бөлшектерді сынау (МТ), сұйық пенетрантты сынау (PT), ультрадыбыстық сынақ (UT) және радиографиялық сынақ (RT).

3. Көктемгі жүктеме өнімділігін тексеру

Жүктеменің орын ауыстыру қисықтары осы сынақтың бөлігі болып табылады.

4. Ыстық мырыштау / эпоксидті жабынды коррозиядан қорғауды тексеру

5. Тестілеу, зауыттық бақылау және жөнелту алдындағы инспекция (PSI)

Неліктен біз ерекшеленеміз

LISEGA халықаралық құбырларды қолдау жүйесі біздің эталонымыз ретінде

Біздің жүктеме дәлдігі, сынақ стандарттары және құжаттама жүйелері LISEGA халықаралық құбырды қолдау жүйесімен өлшенеді.

Стандартты отандық жеткізушінің үлгісінен тыс

Стандартты отандық өндіруші тек өнімді жеткізсе, біз әр серіппелі бірлікпен жүктеме-орын ауыстыру қисығын қосамыз. Сонымен қатар, біз үшінші тараптың SGS тестілеуіне және куәландырылған тексерулерге көмектесеміз және біз шетелдік жобалар үшін PE/CPE инженерінің құжаттарын шолуға қолдау көрсетеміз.
