Тұрақты серіппелі ілгіштер, сондай-ақ тұрақты жүктеме серіппелі тіректер немесе тұрақты күш тіректер деп аталады, құбырдың бүкіл қозғалыс ауқымында біркелкі тірек күшін береді. Бұл қондырғылар айтарлықтай тік термиялық ығысуды бастан кешіретін құбыр жүйелері үшін арнайы әзірленген, мұнда айнымалы серіппелі тіректер жүктеменің шамадан тыс өзгеруіне әкеледі және жалғанған жабдық пен құбыр жүйесіне қажетсіз кернеуді береді.
Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.
Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.
Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

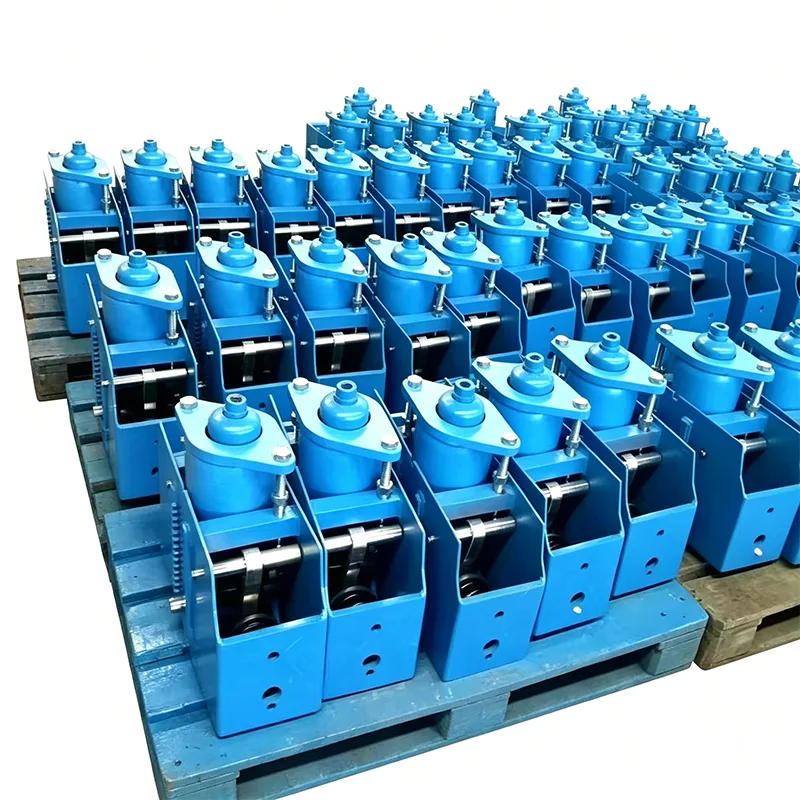

СағатЯнчжоу Тяньшун құбыры технологиясы, біз тұрақты серіппелі ілгіштерді жоғары сапалы қысу серіппелерімен жұптастырылған, дәлелденген иінді шатундық механизмді пайдалана отырып шығарамыз. Бұл дизайн серіппе моментін негізгі ось айналасындағы жүктеме моментіне қарсы бүкіл жүріс бойына теңестіреді, жүктеме ауытқуын стандарт ретінде ±5% және жоғары дәлдіктегі конфигурациялар үшін ±3% шегінде сақтайды. Әрбір жинақ ішкі құрамдастарды құрылыс қоқыстарынан және қоршаған ортаны ластаушы заттардан қорғайтын, тіректің қызмет ету мерзімі ішінде техникалық қызмет көрсету қаупін азайтатын қорғаныс қаптамасында орналасқан.
| Тұрақты серіппелі ілгішке арналған кесте | Мысал |
| Модель/серия | PH, LH, CA, CS, TH |
| Жүктеме сыйымдылығы (жұмыс) | 0,1 кН - 500 кН |
| Жалпы саяхат | 50мм, 100мм, 200мм, 400мм |
| Нақты саяхат | 600 мм дейін |
| Жүктеменің ауытқуы (төзімділік) | ±5% (стандартты) / ±3% (жоғары прек.) |
| Орнату орны | Көлденең / тік |
| Тұрғын үйді аяқтау | Ыстық мырышталған / эпоксидті |
| Жұмыс температурасы. | -20°C және +80°C (Қоршаған орта) |
| Серіппелі катушкалар материалы | 60Si2Mn / 50CrVA |
| Жүктемені реттеу ауқымы | ±10% (Өрісті реттеу) |

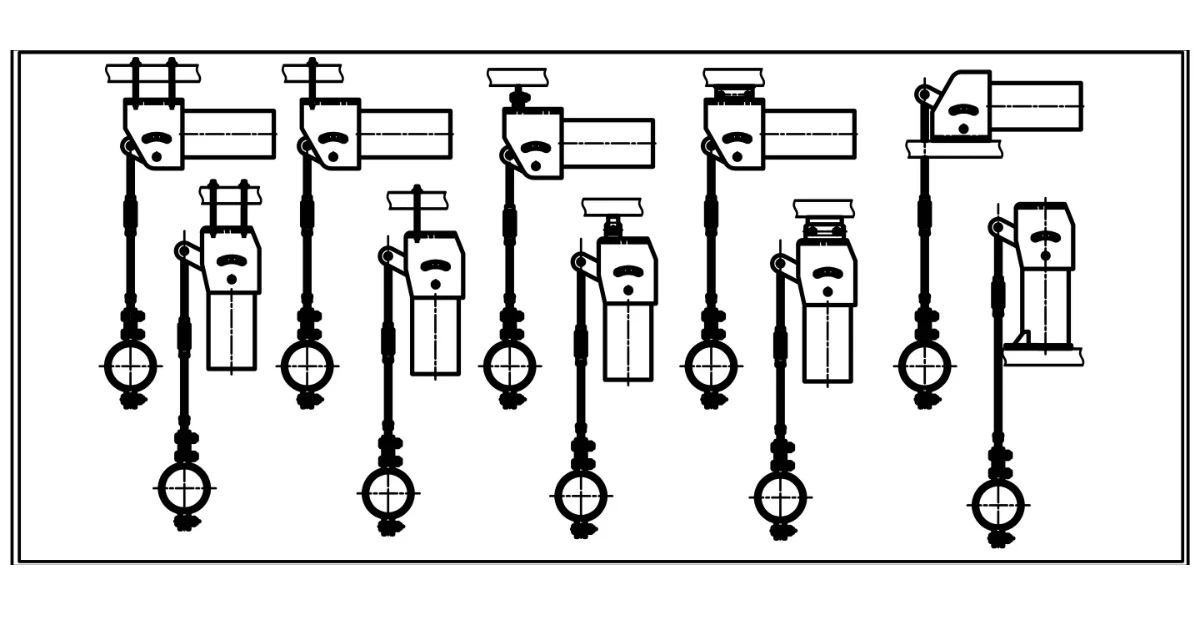

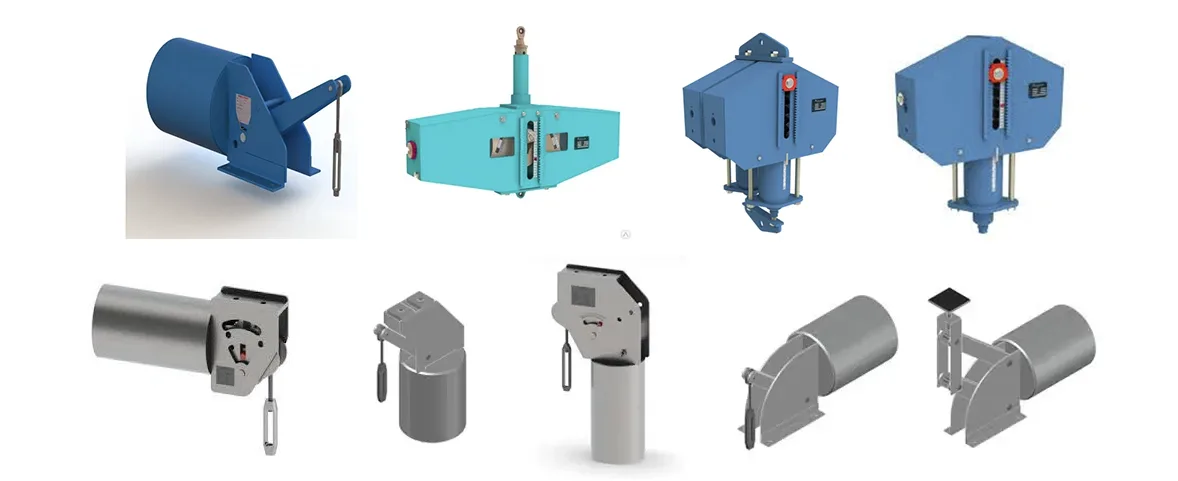

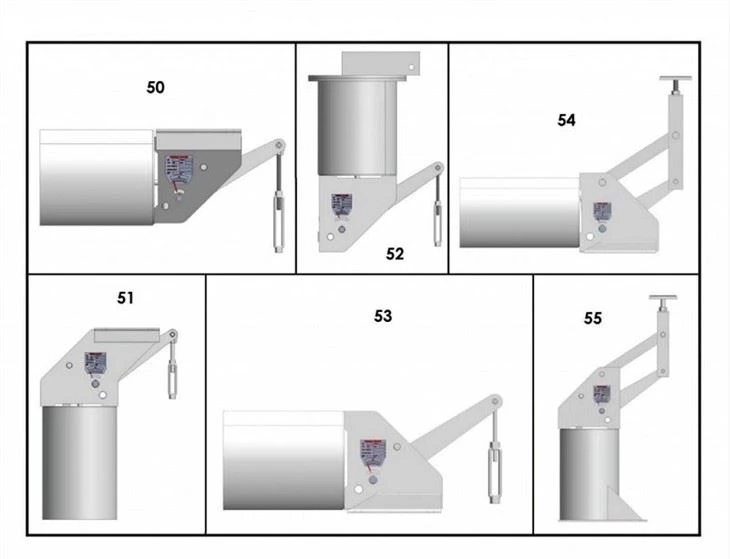

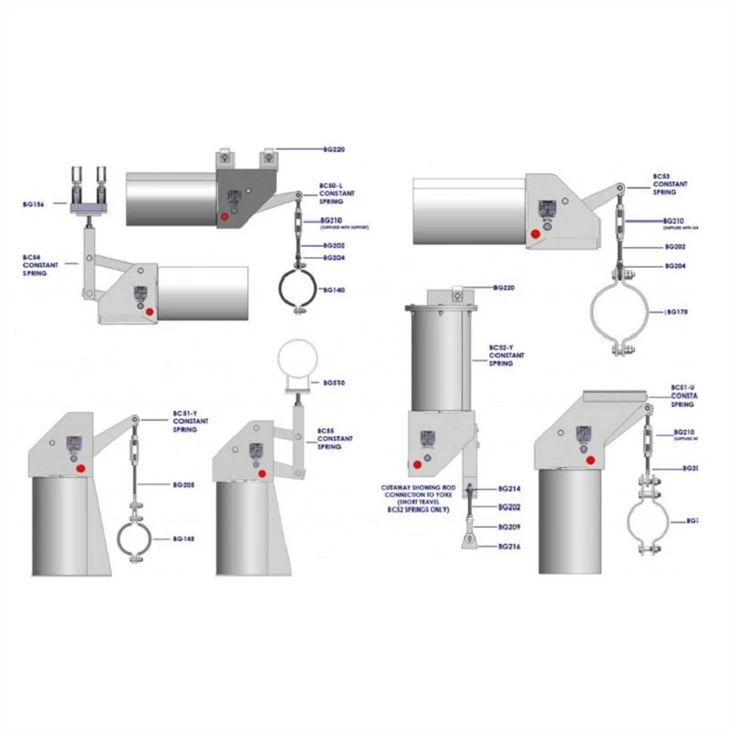

Біздіңтұрақты көктемгі қолдаупортфолио 50 мм, 100 мм, 200 мм және 400 мм стандартты жүріс нұсқаларымен 0,1 кН-ден 500 кН-ға дейінгі жұмыс жүктемесін қамтиды және 600 мм-ге дейін қол жетімді арнайы сапарлар. Стандартты серияларға көлденең және тік орнатуға жарамды PH, LH, CA, CS және TH үлгілері кіреді. Серіппелі катушкалар 60Si2Mn немесе 50CrVA легирленген болаттан жасалған, ал корпустар -20°C-тан +80°C-қа дейінгі жұмыс температурасына сәйкес келетін ыстық мырышталған немесе эпоксидті жабынмен өңделген.

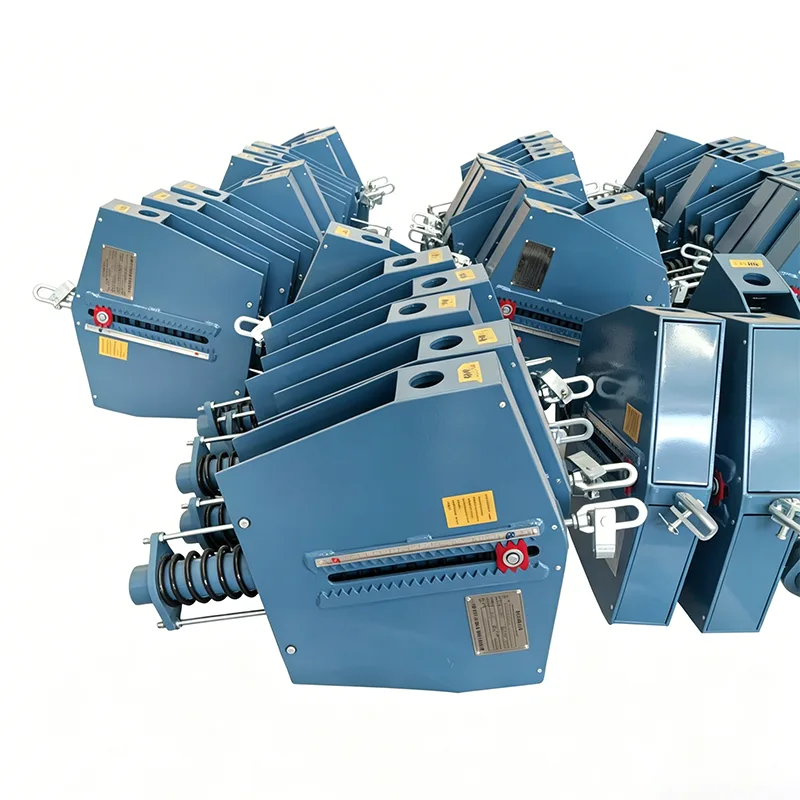

Әрбір тұрақты серіппелі ілгіш тұтынушы белгілеген жүк және суық/ыстық күйіне зауытта алдын ала орнатылған және шамадан тыс жүруді болдырмау үшін жоғарғы және төменгі қозғалыс шектеулерімен жабдықталған. Айқын көрінетін саяхат шкаласы және жүктемені реттеу дискі номиналды жүктеменің ±10% шегінде дәл баптауға мүмкіндік береді, кейбір конфигурациялар 2% қадаммен ±20% дейін реттеледі. Алдын ала орнатылған қызыл түйреуіштер зауытта гидростатикалық сынау және қышқылмен жуу кезінде тіректерді бекіту үшін орнатылады, жүйені іске қосу кезінде алып тастар алдында номиналды жүктемеден екі есеге дейін төтеп береді.

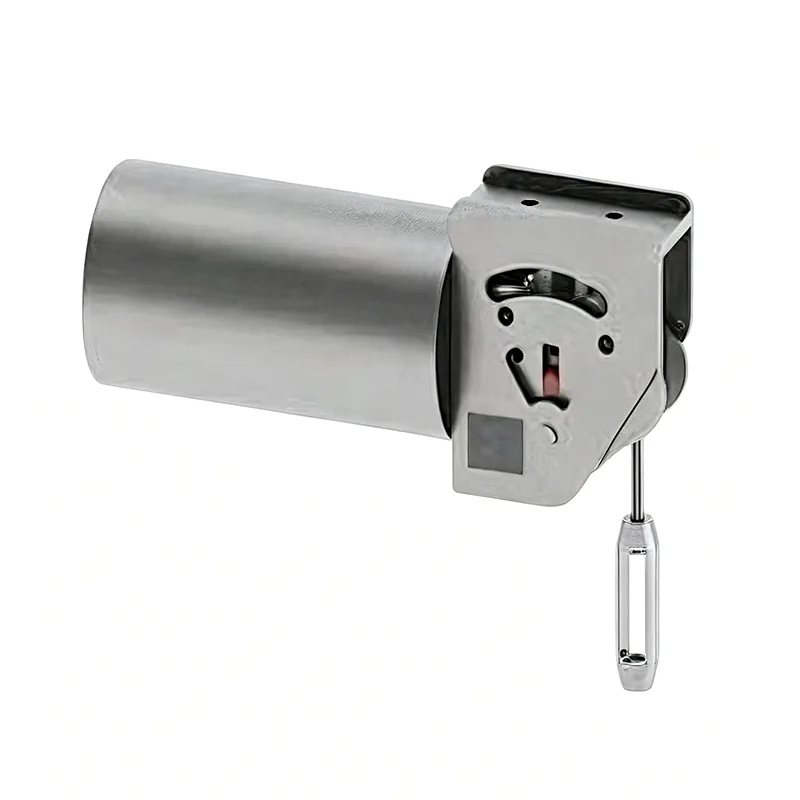

Барлық тұрақты жүктеме серіппелі тіректері GB/T 17116.1/.2/.3 және NB/T 47039 сәйкес жобаланған және жасалған және MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R және J51d тәжірибесі және B51d As 51 сияқты халықаралық стандарттарға толығымен айырбасталады. өндірушіні қолдайды, біз сонымен қатар тұтынушы сызбалары мен жобаға тән параметрлерге негізделген толық реттелетін тұрақты күш тіректерін шығарамыз.

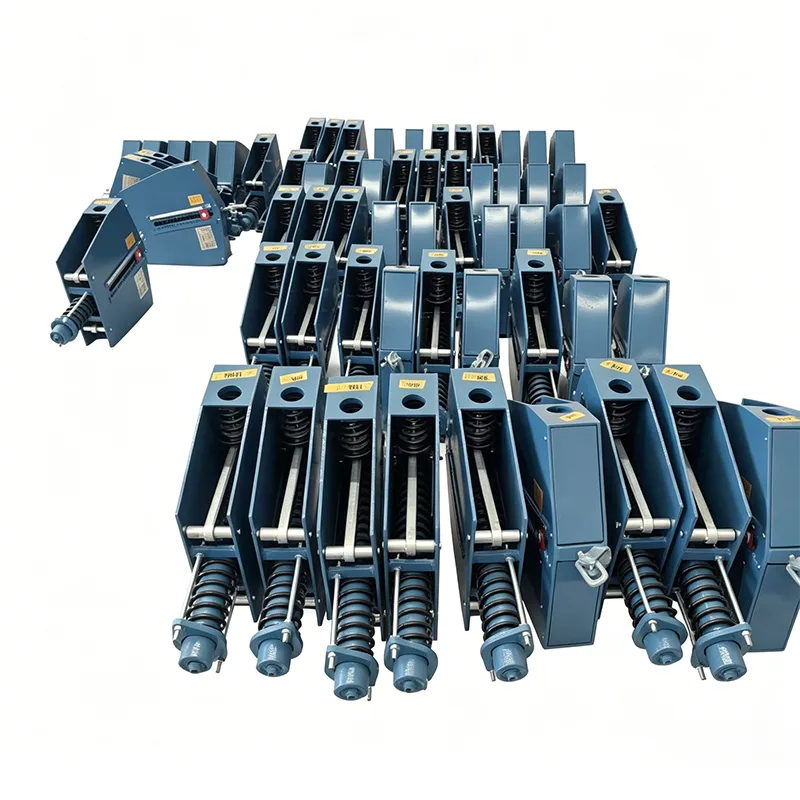

Тұрақты серіппелі ілгіштер жүктеме консистенциясы келіспейтін құбыр жүйелерінде белгіленеді. Әдеттегі қондырғыларға жылу электр станциялары, атом электр станциялары, мұнай өңдеу зауыттары, СТГ және СКГ терминалдары, орталықтандырылған жылу желілері, мұнай-химия және фармацевтикалық зауыттардағы жоғары температуралы технологиялық желілер жатады. Олар көбінесе бір құбырдағы ауыспалы серіппелі тіректермен қатар орналастырылады - жоғары ығысуы бар түйіндердегі тұрақты қондырғылар және азырақ жылу қозғалысы бар жерлерде ауыспалы серіппелі ілгіштер.

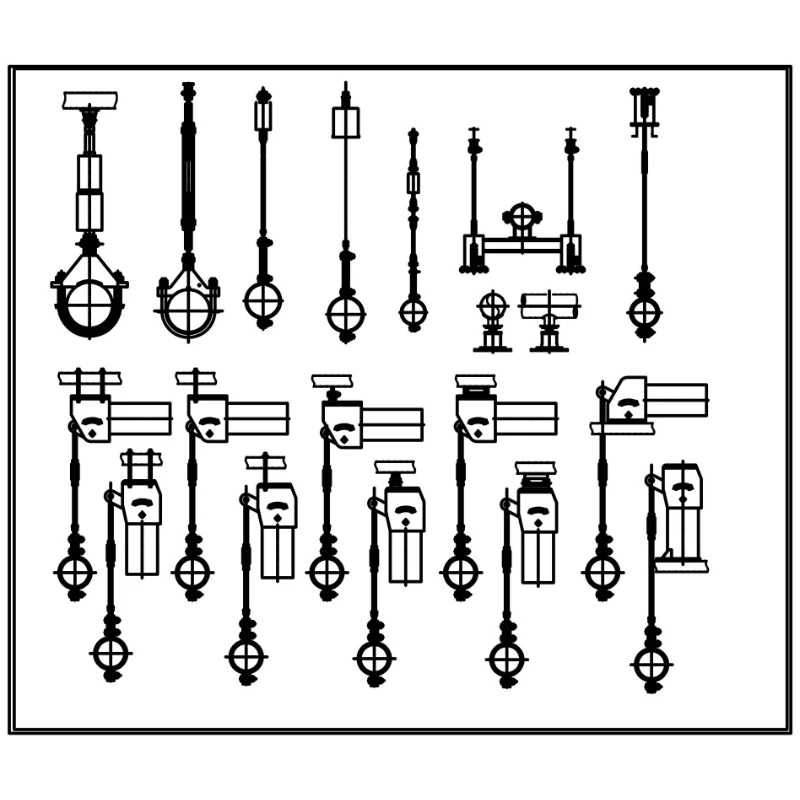

Тұрақты серіппелі ілгіштерден басқа, біздің құбырды қолдаудың толық портфолиосына ауыспалы серіппелі тіректер, қатты ілгіштер, құбыр аяқ киім тіректері, алдын ала оқшауланған құбыр тіректері және динамикалық жүктемені басқаруға арналған гидравликалық сөндіргіштер кіреді. Жылу қозғалысының орнын толтыруды қажет ететін жобалар үшін біз сонымен қатар құбыр желісінің толық шешімін жасау үшін тірек жүйелерімізбен біріктірілген металл сильфонды компенсаторларды, резеңке компенсаторларды және мата компенсаторларын жеткіземіз.
Әрбір қолдау жөнелту алдында толық ішкі сынақтан өтеді, біздің ISO 9001:2015 сапа менеджменті жүйесімен және қажет болған жағдайда ASME және API стандарттарына сәйкестікпен қамтамасыз етіледі. Клиенттер сұраудан орнату арқылы арнайы техникалық қолдауды, барлық баға ұсыныстарына тәулік бойы жауап береді және сатудан кейінгі қызметіміздің бөлігі ретінде жердегі жүктемені реттеу бойынша нұсқаулықты алады. 14 жылдан астам 45 елдегі жобаларға арналған құбыр тіректерін және кеңейту буындарын шығара отырып, біз бүкіл әлем бойынша EPC мердігерлері мен түпкі пайдаланушылар үшін стандартты каталог бірліктерін және толық жобаланған тапсырыс шешімдерін жеткіземіз.
Тұрақты серіппелі ілгіш пен айнымалы серіппелі тіректің айырмашылығы неде?
Ауыспалы серіппелі тіректер серіппенің қысылуына немесе ұзартылуына байланысты құбыр тігінен қозғалған кезде әртүрлі реакция күшін көрсетеді. Тұрақты серіппелі ілгіштер бүкіл қозғалыс ауқымында біркелкі дерлік тірек күшін ұстап тұру үшін иінді байланыстыратын өзек механизмін пайдаланады. Әдетте, тұрақты қондырғылар термиялық ығысу 50 мм-ден асатын немесе сорғыларға, турбиналарға немесе басқа сезімтал жабдыққа кернеуді бермеу үшін жүктеменің ауытқуы 6% -дан төмен болуы керек жерде белгіленеді.
Тұрақты серіппелі тіреуіште жүктеменің ±5% ауытқуы нені білдіреді?
Жүктеменің ауытқуы - жұмыс жүрісіндегі кез келген нүктедегі нақты тірек күші мен номиналды номиналды жүктеме арасындағы максималды пайыздық айырмашылық. Біздің стандартты тұрақты серіппелі ілгіштер ±5% шегінде ауытқуды ұстайды, бұл көптеген өнеркәсіптік құбырларға қойылатын талаптарға сәйкес келеді. Ядролық немесе жоғары дәлдіктегі технологиялық желілер сияқты маңызды қолданбалар үшін біз ±3% ауытқу кезінде жоғары дәлдіктегі қондырғыларды ұсынамыз.
Алдын ала орнатылған қызыл түйреуіштерді қашан алып тастау керек?
Алдын ала орнатылған түйреуіштер ілгішті суық орнату күйінде бекіту үшін зауытта орнатылады, бұл гидростатикалық сынақты және құбырды қышқылмен жууды серіппе жинағын қыспай немесе ұзартпай аяқтауға мүмкіндік береді. Олар жүйені іске қосу алдында, әдетте гидросынау және іске қосу алдындағы тексерулер аяқталғаннан кейін жойылуы керек. Біздің стандартты түйреуіштер сынақ кезінде номиналды жүктемеден екі есеге дейін төзімді; жобаңызға жоғарырақ қауіпсіздік маржасы қажет болса, бізге хабарлаңыз.
Орнатқаннан кейін жүктемені сайтта реттеуге бола ма?
Иә. Әрбір тұрақты серіппелі ілгіш жүктемені реттейтін бұрандамен және калибрленген дискімен жабдықталған. Бұранданы бұру алдын ала орнатылған жүктемені стандартты қондырғыларда ±10% (таңдалған конфигурацияларда ±20% дейін) реттеу ауқымымен 2% қадаммен арттырады немесе азайтады. Бұл дизайн шарттары мен нақты торап орнату арасындағы шамалы айырмашылықтарды өтеу үшін дәл реттеуге мүмкіндік береді.
Сіздің тұрақты серіппелі ілгіштеріңіз қандай стандарттарға сәйкес келеді?
Біздің стандартты диапазонымыз GB/T 17116.1/.2/.3 және NB/T 47039 стандарттарына арналған және өлшемді және өнімділігі бойынша MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L және JIS B жобаларын жасау үшін толық қолдау көрсетуге болады. және техникалық шарттар.
Әдеттегі жеткізу уақыты қандай?
Стандартты каталог тұрақты серіппелі ілгіштер саны мен сериясына байланысты әдетте 15-25 жұмыс күні ішінде жеткізіледі. Арнайы құрастырылған қондырғылар қосымша инженерлік және растау уақытын қажет етеді. Тапсырыс беру кезінде алдын ала келісілген жағдайда немесе жоспарланған жеткізу күнінен кемінде 20 күн бұрын тапсырыс бойынша жедел жеткізуді ұйымдастыруға болады.
