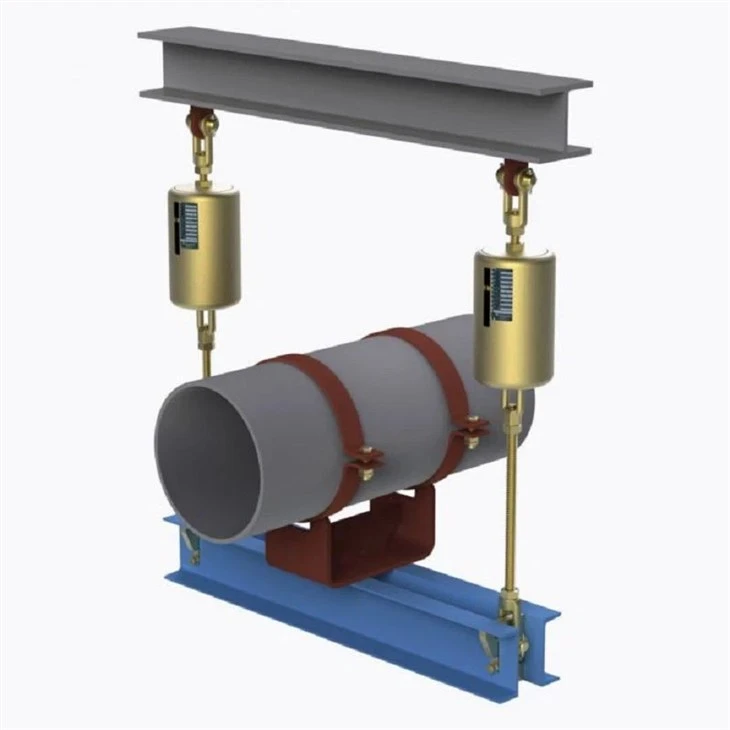

Айнымалы серіппелі ілгіштер, сондай-ақ айнымалы серіппелі тіректер ретінде белгілі, өнеркәсіптік құбыр жүйелерінде құбыр тірегінің ең кең таралған түрі болып табылады. Олар құбырдың термиялық кеңеюіне немесе қысқаруына байланысты тігінен қозғалған кезде серіппелі иілумен пропорционалды өзгеретін тірек күшін қамтамасыз етеді. Жылу ығысуы қалыпты және жүктеменің бақыланатын мөлшері қолайлы болатын қолданбалар үшін айнымалы серіппелі ілгіштер тұрақты серіппелі тіректермен салыстырғанда үнемді және ықшам шешім ұсынады.
ӨндірушіЯнчжоу Тяньшун құбыры технологиясы, біздің айнымалы серіппелі ілгіштер берік болат корпуста орналасқан жоғары сапалы легирленген болат серіппелерді пайдаланады. Құбыр орнатылған орнынан жоғары немесе төмен қозғалғанда, серіппе сәйкесінше қысылады немесе созылады, қозғалыс қашықтығы мен серіппе жылдамдығына тікелей пропорционалды реакция күшін өзгертеді. Әрбір құрылғы зауытта белгіленген суық жүктемеге, ыстық жүктемеге және қозғалыс бағытына сәйкес калибрленеді, бұл орнатудан бастап жұмыс істеуге дейінгі болжамды өнімділікті қамтамасыз етеді.
Бұл суретте өнімнің жүк көтергіштік дәлдігі мен жұмыс сенімділігін тексеру үшін жүктеме мен орын ауыстырудың негізгі параметрлерін қоса, айнымалы серіппелі тірек/ілгіштің жүктеме бойынша ығысу өнімділігі қисығы көрсетілген.
Әрбір құрылғы жөнелту алдында жүктеме калибрлеуіне және өнімділік сынағына жатады. Параметр жүктемесінің ауытқуы ANSI/MSS‑SP‑58‑2018 халықаралық стандартына, сондай-ақ NB/T47039‑2013 сәйкес келетін ±5% шегінде бақыланады.
Өнімдер энергетикалық, мұнай-химиялық және басқа өнеркәсіптік құбыр жүйелеріне қойылатын техникалық талаптарға сәйкес келеді. MSS‑SP‑58‑2018 сәйкес айнымалы серіппелі қондырғылар үшін максималды рұқсат етілген жүктеме өзгермелілігі толық жұмыс сапары кезінде жұмыс істейтін ыстық жүктеменің 25% аспауы керек.
| Айнымалы серіппелі ілгішке арналған кесте | Мысал |
| Ілгіш түрі/конфигурациясы | A, B, C, D, E, F, G типтері |
| Көктем өлшемі / № | № 0 - № 22 |
| Саяхат диапазоны | 30мм, 60мм, 90мм, 120мм 180 мм |
| Жұмыс жүктемесі | 0,2 кН - 400 кН |
| Орнатылған жүктеме (суық жүктеме) | кН / кгс |
| Жұмыс жүктемесі (ыстық жүктеме) | кН / кгс |
| Қозғалыс бағыты | Жоғары/төмен |
| Өзгергіштік (%) | ≤ 25% (стандартты) |
| Беттік өңдеу | Ыстық сумен боялған |
| Тұрғын үй материалы | Көміртекті болат (Q235/Q355) |
Ауыспалы серіппелі ілгішті таңдаудағы негізгі параметр - жүктеменің өзгеру пайызы — суық және ыстық жүктеме арасындағы жұмыс жүктемесіне бөлінген айырмашылық. Көптеген инженерлік спецификациялар жалпы қызмет көрсету үшін бұл мәннің 25%-дан төмен және маңызды жабдық қосылымдары үшін 6%-дан төмен болуын талап етеді. Жүктеменің ауытқуы рұқсат етілген шектен асатындай орын ауыстыру жеткілікті үлкен болса, оның орнына тұрақты серіппелі ілгіштер белгіленеді.
Біздің стандартты айнымалы серіппелі тіректеріміз олардың толық жұмыс ауқымында жобаның типтік шектері шегінде жүктеменің өзгеруін сақтауға арналған және әрбір құрылғы серіппелі жылдамдығымен, суық жүктеме параметрімен және тікелей орнату және іске қосу үшін қозғалыс бағытымен анық белгіленген.
Біз стандартты серіппелі өлшемдер бойынша шамамен 0,02 кН-дан 40 кН-ға дейінгі жүк көтерімділігін қамтитын, бірнеше монтаждау конфигурациясындағы айнымалы серіппелі ілгіштерді ұсынамыз. Стандартты саяхат диапазондарына 30 мм, 60 мм, 90 мм, 120 мм және 150 мм кіреді, сұраныс бойынша арнайы сапарлар қол жетімді.

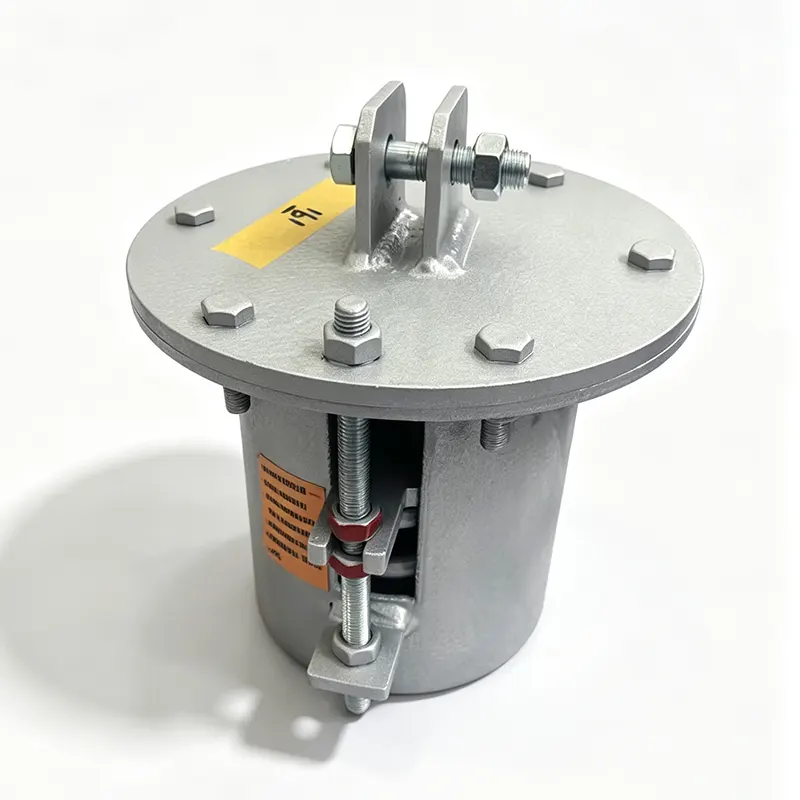

Серіппелі элементтер 60Si2Mn немесе 50CrVA серіппелі болаттан жасалған және корпустар коррозиялық орта үшін ыстық мырышталған, эпоксидті боялған немесе тот баспайтын болаттан жасалған әрлеуде қол жетімді. Стандартты қондырғылар -20°C-тан +200°C-қа дейінгі қоршаған ортаның жұмыс температурасына есептелген, пеш пен қазандық құбырлары сияқты төтенше қызу қолданбалары үшін жоғары температуралы легирленген серіппе опциялары қолжетімді.
Әрбір айнымалы серіппелі тіреуіш жүріс шкаласымен, жүктеме көрсеткішімен және жоғарғы және төменгі тоқтату тақталарымен жабдықталған. Үстіңгі және астыңғы жағындағы бұрандалы штанга қосылымдары орнату кезінде қарапайым тік реттеуге мүмкіндік береді және жүктеме параметрлерін сайтта тақтайша деректерімен салыстыруға болады.
Біздің айнымалы серіппелі ілгіштер GB/T 17116.1/.2/.3 стандартына сәйкес жасалған және MSS SP-58, ASME B31.1, ASME B31.3 және EN 13480-3 сияқты халықаралық стандарттармен толығымен ауыстырылады. Материалдың қадағалануы бүкіл өндірісте сақталады және құрастыру алдында барлық серіппелер алдын ала орнатудан және жүктеме сынағынан өтеді.
Мамандандырылған жобалар үшін біз тот баспайтын болаттан жасалған серіппелі ілгіштерді, оқшауланған құбыр тіреуіштерін және теңізде, теңізде немесе тұщыландыру қызметтеріне арналған арнайы жабындары бар қондырғыларды жеткіземіз. Біз сондай-ақ толық желілік тірек шешімдері үшін біздің ауыспалы серіппелі ілгіштер ауқымымен тікелей біріктірілген алдын ала оқшауланған құбыр тіректерін және құбыр аяқтарына арналған тіректерді шығарамыз.
Айнымалы серіппелі тіректертік жылу қозғалысы орын алатын барлық дерлік технологиялық және коммуналдық құбырларға орнатылады. Жалпы қолданбаларға электр станциясының бу және қоректік су желілері, мұнай өңдеу технологиялық құбырлары, химиялық зауыттың жылу алмастырғыш контурлары, орталықтандырылған жылу желілері және ірі коммерциялық ғимараттардағы HVAC жүйелері жатады. Олар сондай-ақ тек таңдалған нүктелер қозғалыстың орнын толтыруды қажет ететін желілерде қатты құбыр тіректерімен қатар қолданылады.
Су балғасы, сейсмикалық құбылыстар немесе сорғы дірілі сияқты динамикалық жүктемелері бар құбыр жүйелері үшін айнымалы серіппелі ілгіштер жиі гидравликалық ілгіштермен біріктіріліп, динамикалық қозғалысты тежейді, сонымен бірге еркін термиялық ығысуды қамтамасыз етеді. Айнымалы құрылғы үшін жылу өсімі тым үлкен болған жағдайда, сол арнайы тірек нүктелерінде тұрақты серіппелі ілгіштерге жаңартуды ұсынамыз.
Біздің құбырларды қолдаудың кең портфолиосына тұрақты серіппелі тіректер, қатты ілгіштер мен тіректер, құбыр аяқ киімдерінің тіректері, суық және криогендік желілерге арналған алдын ала оқшауланған құбыр тіректері және гидравликалық сөндіргіштер кіреді. Сондай-ақ осьтік, бүйірлік немесе бұрыштық қозғалысты сіңіруді қажет ететін құбыр жүйелері үшін біз бір көзден шешім ретінде серіппелі тіректермен бірге белгіленетін металл сильфонды компенсаторларды, резеңке компенсаторларды және мата компенсаторларын жасаймыз.
Әрбір айнымалы серіппелі ілгіш ISO 9001:2015 сапа менеджменті жүйеміз бойынша жөнелтілгенге дейін біздің ішкі сынақ қондырғымызда жүктеме бойынша сыналған және өлшемді түрде тексерілген. Біз тұтынушыларға көктемгі бастапқы таңдаудан және жүктемені есептеуден бастап орнату нұсқаулары мен сатудан кейінгі қызмет көрсету арқылы қолдау көрсетеміз. Сұраулар 24 сағат ішінде жауап алады, ал стандартты өндіріс уақыты көлемі мен конфигурациясына байланысты 10-нан 20 жұмыс күніне дейін болады. 14 жылдан астам 45-тен астам елдердегі жобаларды құбыр тіректері мен кеңейту түйіспелерін жеткізе отырып, біз EPC мердігерлері мен дүние жүзіндегі соңғы пайдаланушыларға каталог стандартты және тапсырыс бойынша құрастырылған қондырғыларды жеткіземіз.
Айнымалы серіппелі тіректе «жүктеменің өзгеру пайызы» нені білдіреді?
Жүктеменің вариациясы - бұл жұмыс жүктемесінің пайызбен көрсетілген суық (орнатылған) және ыстық (жұмыстық) жүктеме арасындағы айырмашылық. Ол серіппе жылдамдығының термиялық жүріске көбейтілген, жұмыс жүктемесіне бөлінгенімен анықталады. Көптеген жоба сипаттамалары стандартты құбырлар үшін бұл мәнді максимум 25% шектейді.
Айнымалы серіппелі ілгішті кез келген бағытта орнатуға болады ма?
Жоқ. Ауыспалы серіппелі ілгіштер тік қозғалысқа арналған және серіппелі ось тігінен орнатылуы керек. Көлденең немесе бұрышты орнату байланыстыруға, жүктің дұрыс тасымалданбауына және мерзімінен бұрын тозуына әкеледі. Көлденең жүктемелер немесе бүйірлік шектеулер үшін қатты тіректер, құбырлы аяқ киімдер немесе тұнбалар бөлек көрсетілуі керек.
Сіздің айнымалы серіппелі ілгіштер көтере алатын максималды температура қандай?
Легирленген болат серіппелері бар стандартты көміртекті болаттан жасалған қондырғылар шамамен 200°C дейін үздіксіз қызмет көрсетуге арналған. Жоғары қысымды бу желілері немесе қазандық қосылымдары сияқты жоғары температура құбырлары үшін біз жоғары температуралы серіппелі материалдар мен оқшауланған тірек конфигурацияларын ұсынамыз. Материалды дұрыс таңдау үшін жұмыс шарттарымен біздің инженерлік топқа хабарласыңыз.
Сіз көктемгі таңдау есептерін бересіз бе?
Иә. Құбырдың өлшемін, жұмыс салмағын, термиялық жылжу шамасы мен бағытын және кез келген жобаның техникалық талаптарын қамтамасыз етсеңіз, біздің инженерлік команда серіппе таңдауға көмектесе алады. Біз сондай-ақ бар қолдау кестелерін қарап шығып, әр орын үшін сәйкес айнымалы немесе тұрақты көктемгі қолдауды ұсына аламыз.
Стандартты айнымалы серіппелі ілгіштерді жеткізу уақыты қандай?
Стандартты каталог бірліктері тапсырыс көлеміне және ағымдағы өндіріс жүктемесіне байланысты әдетте 10-20 жұмыс күні ішінде жөнелтіледі. Арнайы әрлеулер, арнайы саяхаттар немесе тот баспайтын болаттан жасалған конфигурациялар бірнеше қосымша күн қосуы мүмкін. Жедел жеткізуді тапсырыс беру кезінде талқылауға болады.
Тапсырыспен қандай құжаттама келеді?
Стандартты жабдықтауға орау тізімі мен серіппелі нөмірі, жүктеме көрсеткіші және саяхат деректері бар өнім тақтайшалары кіреді. Материалды сынау есептері (MTR), серіппелі жүктемені калибрлеу жазбалары және өлшемді тексеру есептері сұраныс бойынша ұсынылуы мүмкін. Уәкілетті органдардың үшінші тарап тексеруі оны талап ететін жобалар үшін де қолжетімді.
Құбыр аяқ киімдері мен қысқыштарды қоса, толық құбыр тіреуіштерін жеткізе аласыз ба?
Мүлдем. Біз айнымалы серіппелі ілгіштерді автономды қондырғылар ретінде немесе құбыр қысқыштарын, құбыр аяқ киімі тіректерін, бұрауыштарды, бұрандалы өзектерді және құрылымдық қосылыс жабдықтарын қоса алғанда, толық жиналған тірек жиынтықтары ретінде жеткіземіз. Суық немесе криогендік қызмет көрсетуге арналған алдын ала оқшауланған құбыр тіреуіштері де орнатуға дайын жалғыз пакет ретінде қол жетімді.
