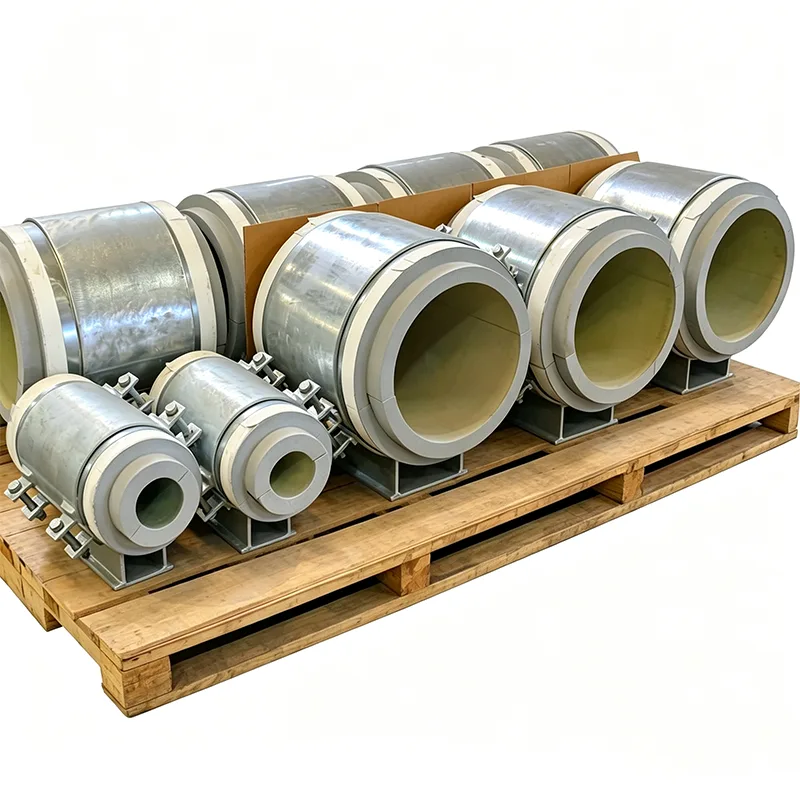

Алдын ала оқшауланған құбыр сырғымалы тірегі

Температураның өзгеруі кезінде кеңейетін және жиырылатын құбыр тіректерінде қозғалуы керек. Оқшаулануы керек құбыр үзілмеген жылу конвертін қажет етеді. Бір тірек нүктесінде екі талапты қанағаттандыру әдетте бөлек сырғанау тақтасын орнатуды, содан кейін оның айналасындағы оқшаулауды кесуді білдіреді - бұл ретте тураланбауға, қысылған оқшаулауға және сенімді емес бу тығыздағышына орын қалдыратын дәйектілік. Алдын ала оқшауланған құбыр сырғымалы тірегі мұны жылжымалы механизм мен оқшаулағыш блокты құбырды және іргелес оқшаулауды қабылдауға дайын болатын зауытта құрастырылған жалғыз блокқа біріктіру арқылы шешеді.

Біз 2012 жылдан бері Янчжоу зауытында 45-тен астам елде бу желілері, салқындатылған су желілері және криогенді тасымалдау құбырлары үшін бұл біріктірілген сырғымалы тіректерді шығардық. Әрбір құрастыру құбыр еркін қозғалатын, оқшаулау бұзылмаған және тірек болат қауіпсіз температурада болатындай етіп жасалған.

Жылжымалы және оқшаулау функциялары бірге қалай жұмыс істейді

Тірек корпусында құбыр жүктемесін седладан төмен қарай негізгі тақтаға тасымалдайтын қатты, жоғары тығыздықтағы оқшаулағыш блок бар. Жүктеме жолы арқылы металға ешбір металл тимейді: оқшаулаудың өзі термиялық үзіліс ретінде әрекет етеді. Оқшаулағыш блоктың астында төмен үйкеліс сырғымалы жұп дайындау кезінде дәл орналастырылған.

Үстіңгі жылжымалы құрамдас оқшаулағыш блоктың астыңғы жағына немесе аралық жүк таратқыш пластинаға жабыстырылған жылтыратылған баспайтын болаттан жасалған парақ.

Төменгі жылжымалы құрамдас болат негіз пластинасының жоғарғы жағына бекітілген PTFE немесе графитпен сіңдірілген төсем болып табылады.

Бүкіл сырғытпа интерфейсі тірек корпусының ішінде қоршалған, құрылыс шаңынан, желмен ұшырылған құмнан және уақыт өте келе үйкелісті арттыратын немесе коррозияға әкелуі мүмкін ылғалдан қорғалған.

Сырғыма бетінің ауданы мен жүру ұзақтығы құбыр кернеуін талдау деректерінен есептеледі. Біз күтілетін максималды орын ауыстырудан жоғары маржаны қосамыз, сондықтан әдеттен тыс өтпелі кезең де қолдауды жобаланған ауқымынан асырмайды.

Жұмыс температураңызда орындалатын оқшаулау

Оқшаулағыш блок материалы бір өлшемді қордан таңдалмаған, желіңіздің нақты жылу жағдайлары үшін таңдалады. Біздің стандартты материал опциялары мыналарды қамтиды:

Жоғары тығыздықтағы PIR (полиизоцианурат): салқындатылған суға, тұзды ерітіндіге және -50°C дейін салқын қызметтерге арналған.

Ұялы шыны: ылғал өткізбейтіндігі маңызды болып табылатын -196°C-қа дейінгі криогендік қолданбалар үшін.

Кальций силикаты: бу, ыстық май және 650°C дейінгі технологиялық желілер үшін.

Перлит негізіндегі немесе микрокеуекті тақталар: экстремалды температурада өте төмен жылу өткізгіштігін қажет ететін қолданбалар үшін.

Әрбір блок құбыр диаметріне және жоба үшін белгіленген оқшаулау қалыңдығына сәйкес өңделеді. Оның қысу беріктігі іске қосу кезінде ұсақталуды болдырмау үшін тек жұмыс салмағына ғана емес, толық гидросынау жүктемесіне қатысты тексеріледі.

Үзілмейтін бу тосқауылы

Металл аяқ киімнің корпусы біріктірілген тығыздағыш фланецпен жасалған. Учаске бригадасы құбырды оқшаулауды және сыртқы қаптаманы орнатқанда, олар бу тосқауылын тікелей осы фланецке әкеледі және оны желіммен немесе таспамен тығыздайды. Нәтиже - тірек орны арқылы тікелей өтетін үздіксіз, тексерілетін конверт — бос орындар жоқ, қолмен кесілген патчтар жоқ, тек сайтта жағылған мастикаға сенбейді.

Құжаттама және сенімділік

Әрбір алдын ала оқшауланған сырғымалы тірек құжаттаманың толық жиынтығымен жеткізіледі:

EN 10204 Барлық болат бөлшектер үшін 3.1 типті сертификаттар.

Жылуөткізгіштік және жобалық температурадағы қысымға төзімділік мәндері бар оқшаулау материалдарының деректер парағы.

Лабораториялық сынау арқылы тексерілген сырғымалы пластинаның үйкеліс коэффициентінің сертификаттары.

Саяхат ауқымын, блок қалыңдығын және негізгі тақта өлшемдерін растайтын өлшемді есептер.

Жалпы қолданбалар

Электр станциялары мен өнеркәсіптік объектілердегі бу және конденсат құбырларының тартпалары.

Жылжымалы тіректер ұзақ түзу жолдарда орналасқан салқындатылған су және аудандық салқындату желілері.

Криогендік құбырлар галереялары, онда термиялық жиырылуы сенімді, төмен үйкеліс жылжымалы бетті талап етеді.

Далада құрастырылған сырғымалы тақталар оқшауланған құбырлар жүйесі оқшаулауды орнатуды баяулатады және тексеру кезінде қиындықтар туғызады.

Неліктен Тяньшун?

Бірнеше термиялық циклдерден кейін оқшаулауды байланыстыратын немесе ұсақтайтын сырғанау тірегі сырғанау емес - бұл болашақ жөндеуге тапсырыс. Біздің зауыттық біріктірілген тәсіл далалық құрастырудың өзгермелілігін болдырмайды және жылжымалы беттердің туралануын, оқшаулағыш блоктың толық қолдауын және бу тосқауылын учаске командасының таза орындауын қамтамасыз етеді. Изометриядан басталатын 70%-дан астам қайталанатын бизнес және инженерлік қолдау арқылы біз бірінші қыздырудан соңғысына дейін болжамды түрде орындалатын өнімді жеткіземіз.

Жиі қойылатын сұрақтар

С: Сырғыма беті тозса, оны ауыстыруға бола ма?

A: Сырғымалы беттер қоршалған және зауыт жинағының ішінде бекітілген, сондықтан өрісті ауыстыру практикалық емес. Біз пайдаланатын материалдар жобалық жүктемелер бойынша ондаған жылдар бойы қозғалыс үшін бағаланады және біз әрбір тапсырыспен үйкеліс сынағы деректерін береміз.

С: Қандай температура диапазоны қамтылған?

A: -196°C (ұялы шыны) бастап +650°C (кальций силикаты). Жоғары температураны арнайы материалдармен орналастыруға болады — инженерлік топқа хабарласыңыз.

С: Оқшаулағыш блоктың сырғанау әрекеті арқылы кесілуін қалай тоқтатуға болады?

A: Сырғымалы жазықтық оқшаулағыш блоктың астында орналасқан және қатты жүктемені бөлу тақтасы екеуін ажыратады. Оқшаулау тек қысу жүктемесін бастан кешіреді; сырғымалы күштер металл беттері арасында тікелей ауысады.

С: Құбырды бүйірінен бағыттайтын сырғымалы тірек ала аламын ба?

A: Иә. Біз тірек корпусына бүйірлік ығысуды тежей отырып, осьтік қозғалысқа мүмкіндік беретін интегралды бағыттаушы тақталарды қоса аламыз.

Әрбір өнім жөнелтілгенге дейін үйде толық сынақтан өтеді

Жіберу алдында әрбір өнім толық ішкі сынақ бағдарламасынан өтеді. Бұл бағдарлама өлшемді және визуалды тексеруді, PMI (оң материалды анықтау), қаттылықты сынауды, қажет болған жағдайда MT/PT бұзылмайтын сынауды, жүктің орын ауыстыру қисық сызықтарымен серіппелі жүктемені сынауды және жабын қалыңдығын өлшеуді қамтиды. Зауыттық сынақ есептері (FTR) және материалды сынау есептері (MTR) жөнелтумен бірге жеткізіледі.

Бұл ішкі тестілеу ILAC аккредиттелген үшінші тарап сынағы емес

Егер үшінші тарап куәландырған сынақ немесе зертханалық сынақ қажет болса, оны қосымша қызмет ретінде бөлек ұйымдастыруға болады.

Қосымша үшінші тарап тексеру қызметтері (бөлек келтірілген)

1. Материалды сынау

Химиялық құрамды талдау, созылу сынағы, Charpy төмен температурадағы соққы сынағы және қаттылық сынағы бар.

2. Дәнекерлеу NDT

Магниттік бөлшектерді сынау (МТ), сұйық пенетрантты сынау (PT), ультрадыбыстық сынақ (UT) және радиографиялық сынақ (RT) қамтамасыз етілуі мүмкін.

3. Көктемгі жүктеме өнімділігін тексеру

Жүктеменің ығысуының қисықтары енгізілген.

4. Ыстық мырыштау / эпоксидті жабынды коррозиядан қорғауды тексеру

5. Тестілеу, зауыттық бақылау және жөнелту алдындағы инспекция (PSI)

Бізді ерекшелендіретін нәрсе

LISEGA халықаралық құбырларды қолдау жүйесімен салыстырылды

Жүктеме дәлдігі, сынақ стандарттары және құжаттама жүйелері үшін біз LISEGA халықаралық құбырды қолдау жүйесін эталон ретінде пайдаланамыз.

Стандартты отандық өндірушіден жоғары

Стандартты отандық өндіруші әдетте өнімді ғана жеткізеді. Әр серіппелі қондырғымен жүктеме-орын ауыстыру қисығын қамтамасыз ету арқылы біз әрі қарай жүреміз. Біз сондай-ақ үшінші тараптың SGS тестілеуін және куәландырылған тексерулерді ұйымдастыруға көмектесеміз және біз шетелдік жобалар үшін PE/CPE инженерлерінің құжаттарды шолуын қолдаймыз.
