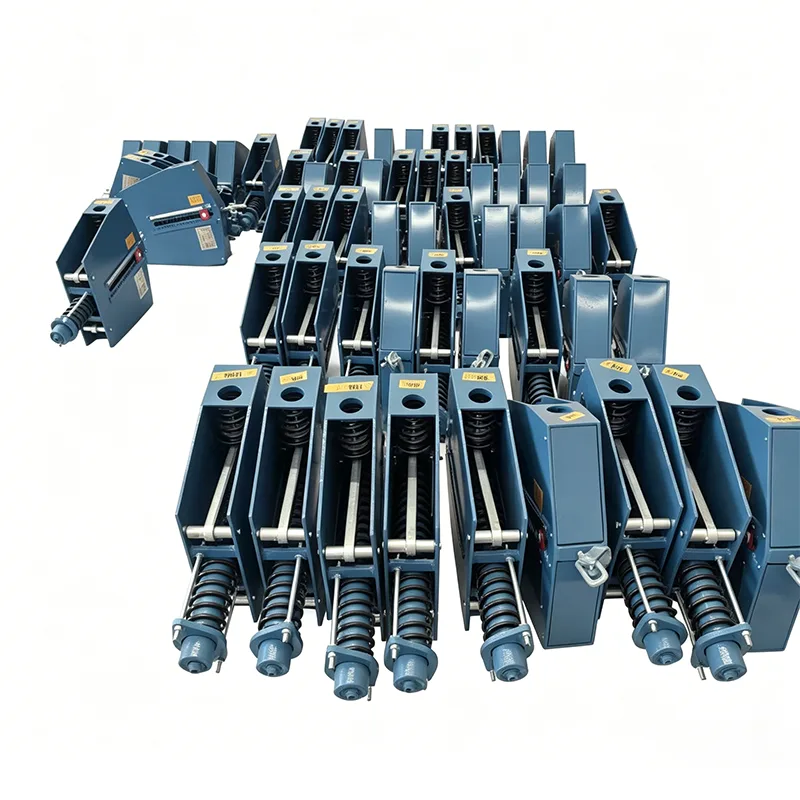

Құбыр желілерінде үлкен тік орын ауыстырулар (100 мм-ден асатын) және жүктеме өзгерістеріне өте сезімтал болғанда, кәдімгі айнымалы серіппелі тіректердің жүктеме өзгеру жылдамдығы (≤25%) құбыр желісінің шамадан тыс кернеуіне, жабдық интерфейсінің зақымдалуына және тіпті құбырдың жыртылуына әкелуі мүмкін. Тік тұрақты серіппелі тірек момент тепе-теңдігі принципіне негізделген бүкіл жұмыс жүрісі бойына тұрақты дерлік тірек күшін (жүктеменің өзгеру жылдамдығы ≤5%) қамтамасыз етеді, үлкен ығысуы бар құбырлар үшін кернеуді бақылау мәселесін толығымен шешеді.
Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.
Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.
Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.
Тік тұрақты серіппелі тірек серіппе күші мен байланыстыру механизмі тудыратын момент арасындағы өзара тепе-теңдікті пайдаланады. Құбырдың жоғары және төмен жылжуы кезінде серіппелі деформация жұдырықша және байланыс жүйесі арқылы дәл өтеледі, бұл шығыс тірек күшін тұрақты сақтайды. Бұл дизайн құбырды ауыстырудан туындаған жүктеме ауытқуларын толығымен жояды, құбырларды және қосылған жабдықты қосымша кернеуден қорғайды.
| Тұрақты серіппелі ілгішке арналған кесте | Мысал |
| Модель/серия | PH, LH, CA, CS, TH |
| Жүктеме сыйымдылығы (жұмыс) | 0,1 кН - 500 кН |
| Жалпы саяхат | 50мм, 100мм, 200мм, 400мм |
| Нақты саяхат | 600 мм дейін |
| Жүктеменің ауытқуы (төзімділік) | ±5% (стандартты) / ±3% (жоғары прек.) |
| Орнату орны | Көлденең / тік |
| Тұрғын үйді аяқтау | Ыстық мырышталған / эпоксидті |
| Жұмыс температурасы. | -20°C және +80°C (Қоршаған орта) |
| Серіппелі катушкалар материалы | 60Si2Mn / 50CrVA |
| Жүктемені реттеу ауқымы | ±10% (Өрісті реттеу) |
Стандартты тік тұрақты серіппелі қолдау сайтта оңай техникалық қызмет көрсету және ауыстыру үшін келесі тәуелсіз компоненттерден тұратын модульдік дизайнды қабылдайды:
▶ Көктемгі құрастыру: тұрақтандырғыш термиялық өңдеуге ұшыраған жоғары берік легірленген серіппелер
▶ Момент теңгерімінің механизмі: дәл өңделген жұдырықша және байланыс жүйесі
▶ Жүктемені реттеу құрылғысы: жұмыс кезінде дәл реттеу үшін жоғарғы болтты реттеу
▶ Орын ауыстыруды көрсету жүйесі: нақты уақыттағы құбырдың жылжуын көрсететін анық шкала тақтасы
▶ Жоғарғы және төменгі қосылым жинақтары: әртүрлі орнату жағдайларына бейімделу үшін бірнеше қосылым опциялары
▶ Қорғау корпусы: шаң мен коррозиялық ортаның енуіне жол бермеу үшін толығымен жабық дизайн
|
Артықшылық элементі |
Арнайы өнімділік |
Тұтынушылар үшін құндылық |
|
Тұрақты күш дәлдігі |
Жүктеменің өзгеру жылдамдығы ≤5%, ұлттық стандарттардан асып түседі |
Құбырдың кернеуін азайтады және жабдықтың қызмет ету мерзімін ұзартады |
|
Шағын құрылым |
Дәстүрлі көлденең тұрақты серіппелі тіректерге қарағанда 30% аз |
Құбыр тартпасының кеңістігін үнемдейді және орнатуды жеңілдетеді |
|
Оңай орнату |
Жеткізу алдында көрсетілген жүктемеге алдын ала реттелген |
Орында күрделі жөндеуді жояды және құрылыс мерзімін қысқартады |
|
Қарапайым техникалық қызмет көрсету |
Ауыстырылатын компоненттері бар модульдік дизайн |
Тоқтау уақытын қысқартады және техникалық қызмет көрсету шығындарын азайтады |
|
Қауіпсіз және сенімді |
Артық жүктеме және инсультты шектеу құрылғыларымен жабдықталған |
Кездейсоқ зақымдануды болдырмайды және жүйе қауіпсіздігін қамтамасыз етеді |
|
Модельдер сериясы |
Жүктеме ауқымы (кН) |
Номиналды ауытқу (мм) |
Жұмыс температурасы (℃) |
Қолданылатын стандарттар |
|
VCH-50 |
0,5-20 |
50 |
-40~+450 |
GB/T 17116.2 |
|
VCH-100 |
2-50 |
100 |
-40~+450 |
GB/T 17116.2 |
|
VCH-150 |
5-100 |
150 |
-40~+450 |
GB/T 17116.2 |
|
VCH-200 |
10-200 |
200 |
-40~+550 |
GB/T 17116.2 |
|
VCH-300 |
20-300 |
300 |
-40~+550 |
GB/T 17116.2 |
|
VCH-400 |
50-500 |
400 |
-196~+550 |
ANSI/ASME B31.1 |
Тік тұрақты серіппелі тірек әсіресе тік орнатуды және үлкен орын ауыстыруды қажет ететін келесі құбыр жүйелері үшін қолайлы:
▶ Электр станцияларындағы магистральдық бу құбырлары және қыздыру бу құбырлары
▶ Мұнай өңдеу және химия зауыттарындағы жоғары температура және жоғары қысымды технологиялық құбырлар
▶ СТГ терминалдарындағы криогенді сұйықтық құбырлары
▶ Болат зауыттарындағы домна пешінің газ және оттегі құбырлары
▶ Қаланы орталық жылытуға арналған жоғары температуралы бу магистральдық желілері
▶ Үлкен резервуарлардың кіріс және шығыс қосқыш құбырлары
▶ Орнату алдындағы тексеру: өнім үлгісінің, жүктеменің және ауытқудың дизайн талаптарына сәйкес келетінін және тасымалдау кезінде кез келген зақымдардың бар-жоғын тексеру
▶ Орнату бойынша сақтық шаралары: тіреуді 1° аспайтын ауытқумен тік ұстаңыз; орнатқаннан кейін тасымалдау құлыптау құрылғысын алып тастаңыз
▶ Пайдалану алдында іске қосу: құбырдың тегіс болуын қамтамасыз ету үшін жүктемені нақты жұмыс орнындағы жағдайға сәйкес дәлдеп реттеңіз
▶ Күнделікті техникалық қызмет көрсету: жылжу индикаторы мен қосылым болттарының тығыздығын алты ай сайын тексеріңіз; жыл сайын кешенді тексеру жүргізу
▶ Ауыстыру циклі: қалыпты жұмыс жағдайында өнімнің қызмет ету мерзімі 15-20 жылға жетуі мүмкін.
Біздің тік тұрақты серіппелі тіректер дүние жүзіндегі көптеген негізгі жобаларда тексерілді, соның ішінде:
▶ 300 МВт жылу электр станциясының негізгі бу құбыры жүйесі
▶ Жылына 10 миллион тонна мұнай өңдеу және химиялық біріктіру жобасы
▶ СТГ терминалының криогендік құбыр жобасы
▶ Шикізаттың кіріс инспекциясы: болаттың әрбір партиясы спектрлік талдаудан және механикалық қасиет сынағынан өтеді.
▶ Негізгі құрамдастарды өңдеу: CNC өңдеу орталықтары өлшем дәлдігін қамтамасыз ету үшін қолданылады
▶ Көктемгі өнімділік сынағы: әр көктем 100 000 шаршау циклінен өтеді.
▶ Машина өнімділігін толық тексеру: Әрбір құрылғы толық инсульттегі тұрақты күш өнімділігін тексеруден өтеді
▶ Соңғы зауыттық тексеру: сапа сертификатының толық құжаттары шығарылады
Біздің сапа менеджменті жүйеміз ISO 9001:2015 сертификатына ие және барлық өнімдер CE және API сияқты халықаралық стандарттарға сәйкес келеді.
▶ Тегін техникалық таңдау және құбыр кернеуін талдау
▶ Стандартты емес өнімдерге арналған дизайн қызметтері
▶ Орнату бойынша нұсқаулық және техникалық оқыту
▶ өмір бойы техникалық қолдау көрсететін 12 айлық кепілдік мерзімі
▶ 48 сағаттық жауап беретін апаттық қосалқы бөлшектерді жеткізу
Тік тұрақты серіппелі қолдау туралы толығырақ ақпарат алу үшін кәсіби таңдау бойынша кеңес алу үшін біздің техникалық топқа хабарласыңыз.
С: Тік және көлденең тұрақты серіппелі тіректердің айырмашылығы неде?
A: Негізгі айырмашылықтар орнату әдісі мен кеңістікті пайдалануда. Тік тұрақты серіппелі тіректер тігінен орнатылады және көлденең кеңістікті аз алады, бұл оларды тар құбыр тартпаларының аймақтарына қолайлы етеді. Көлденең тұрақты серіппелі тіректер көлденең орнатылады және тік кеңістікті көбірек алады, олар жеткілікті орынға ие орындарға жарамды.
С: Сіздің тік тұрақты серіппелі тірек жүктемесін орнында реттей ала ма?
A: Иә. Өнім құбырды тоқтатпай пайдалану кезінде дәл реттеуге мүмкіндік беретін жоғарғы жағында арнайы жүктемені реттеу болтымен жабдықталған. Реттеу диапазоны номиналды жүктеменің ±10% құрайды.
С: Бұл өнім төмен температуралы орталарға жарамды ма?
A: Иә. Біз криогендік төзімді материалдар мен арнайы өңдеу процестерін қабылдайтын арнайы төмен температуралы үлгілерді ұсынамыз. Олар -196℃ төмен температурада қалыпты жұмыс істей алады және СТГ сияқты криогенді құбыр жүйелеріне жарамды.
