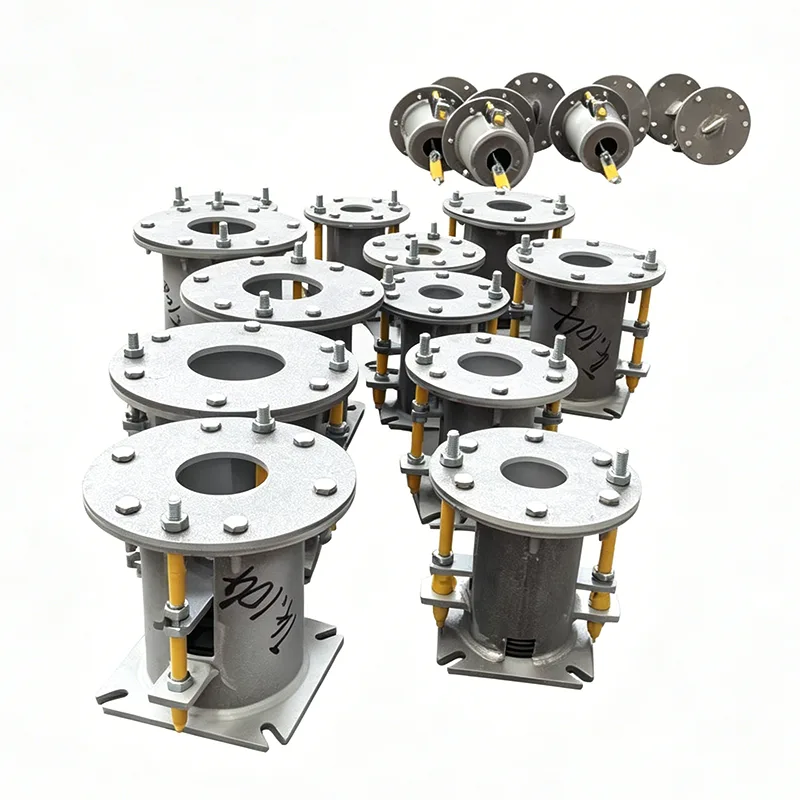

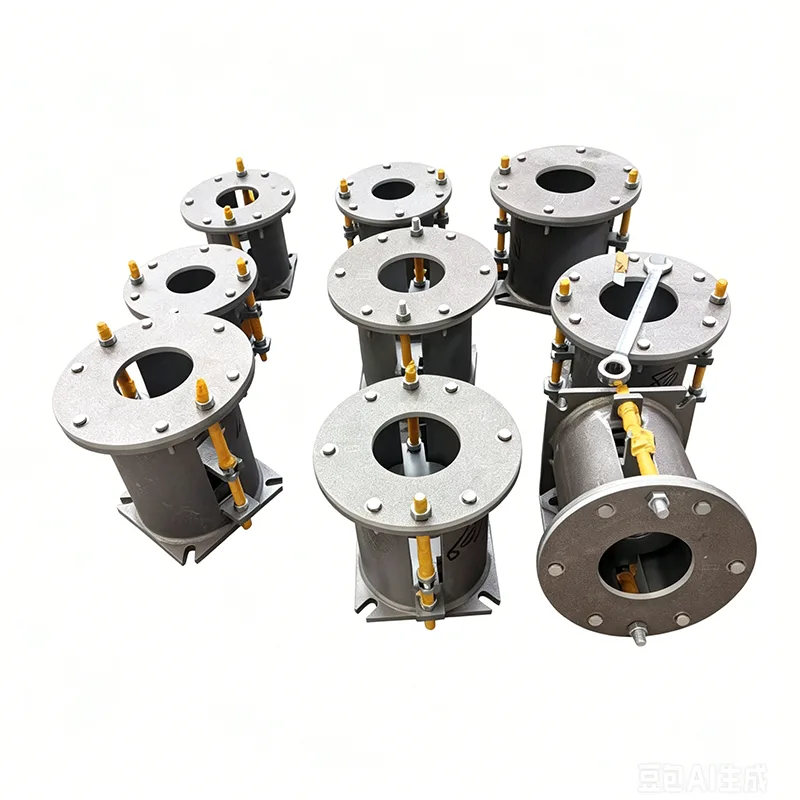

Электр станциясының көктемгі тірегі

Электр станцияларында, магистральдық бу құбырларында, жоғары температурада қыздырылатын бу құбырларында және басқа да осыған ұқсас жүйелерде бірнеше миллиметрден ондаған миллиметрге дейінгі термиялық кеңеюден өтіп, жоғары температура мен жоғары қысым жағдайында ортаны үздіксіз тасымалдайды. Қатты бекіту бұл ығысуларды қазандықтың үстіңгі бөліктеріне және турбина интерфейстеріне берілетін қосымша тарту күштеріне түрлендіреді, дәнекерлеу қосылыстарында, фланецтерде және жабдықтың қаптамаларында кернеуді арттырады.

Бұл суретте өнімнің жүк көтергіштік дәлдігі мен жұмыс сенімділігін тексеру үшін жүктеме мен орын ауыстырудың негізгі параметрлерін қоса, айнымалы серіппелі тірек/ілгіштің жүктеме бойынша ығысу өнімділігі қисығы көрсетілген.

Әрбір құрылғы жөнелту алдында жүктеме калибрлеуіне және өнімділік сынағына жатады. Параметр жүктемесінің ауытқуы ANSI/MSS‑SP‑58‑2018 халықаралық стандартына, сондай-ақ NB/T47039‑2013 сәйкес келетін ±5% шегінде бақыланады.

Өнімдер энергетикалық, мұнай-химиялық және басқа өнеркәсіптік құбыр жүйелеріне қойылатын техникалық талаптарға сәйкес келеді. MSS‑SP‑58‑2018 сәйкес айнымалы серіппелі қондырғылар үшін максималды рұқсат етілген жүктеме өзгермелілігі толық жұмыс сапары кезінде жұмыс істейтін ыстық жүктеменің 25% аспауы керек.

Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.

Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.

Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

Yangzhou Tianshun Pipeline Technology Co., Ltd. компаниясы осы жұмыс жағдайлары үшін арнайы әзірлеген, электр станциясының серіппелі тірегі құбыр желісінің кернеуін стандартты рұқсат етілген шектерде сақтай отырып, серпімді жүктеме арқылы орын ауыстыруды өтейді. Бұл құжат бу құбыры жүйелерінің нақты талаптарына негізделген осы өнімнің дизайн философиясын, пайдалану өнімділігін және инженерлік қолдау тәсілін түсіндіреді.

Бу құбырының кернеуін бақылаудағы серпімді тіректерге қойылатын талаптар

Бу құбырының дизайны әдетте ASME B31.1 сияқты кодтарға сәйкес келеді, олар құбыр тіректері/ілгіштер құбырдың өлі салмағын да, тасымалдаушы салмағын да жылу ығыстыруына кедергісіз көтеруді талап етеді. Егер тіреу күші орын ауыстыруға байланысты шамадан тыс өзгерсе, жергілікті құбыр жүйесінің кернеуі рұқсат етілген мәндерден асып кетуі мүмкін, бұл жердегі түзетулерді немесе тіпті қайта өңдеуді қажет етеді.

Сонымен қатар, турбиналық және қазандық интерфейстері әдетте күштер мен моменттердің өте қатаң рұқсат етілген шектеріне ие. Дұрыс емес қолдау шешімдері негізгі жабдық интерфейстерінің қызмет ету мерзімін айтарлықтай қысқартуы мүмкін. Бұл көрсетілген инсульт ішінде тұрақты және болжамды тірек күштерін қамтамасыз ету үшін тірек/ілгіш өнімдерін талап етеді, сонымен бірге сайттағы ауытқуларды қанағаттандыру үшін жеткілікті реттеу маржасы ұсынылады.

Бұл талаптарды қанағаттандыру үшін электр станциясының көктемі қалай қолдау көрсетеді

Электр станциясының серіппелі тіректері екі конфигурацияда қол жетімді: айнымалы серіппелі және тұрақты күш серіппесі, құбырдағы кернеуді талдау нәтижелері негізінде таңдалған. Ауыспалы серіппелі қондырғылар сызықтық қаттылықпен жүктемені көтереді, ал тұрақты күш бірліктері барлық жұмыс жүрісі бойына 5% шегінде қолдау күшінің өзгеру жылдамдығын бақылау үшін бастапқы және қайталама серіппелі механизмді пайдаланады, құбыр жүйесін суық күйден ыстық күйге дейін тұрақты дерлік қолдауды қамтамасыз етеді.

Серіппе элементтері легирленген серіппелі болаттан жасалған, оның ішінде 60Si2Mn және 50CrVA. Құрылымдық компоненттерді көміртекті болаттан, ыстыққа төзімді болаттан немесе тот баспайтын болаттан жасауға болады. Температураны қолданудың жалпы ауқымы -196°C пен +650°C аралығын қамтиды, бұл төмен температурадағы жылынудан толық жүктемемен жұмыс істеуге дейінгі бу құбырларының барлық жылулық күйлеріне сәйкес келеді.

Әрбір электр станциясының серіппелі тірегі жөнелтуден бұрын қаттылық қисығын жазу арқылы толық инсультті қысу сынағынан өтеді. Корпус жүктемені ауыстыратын тақтайшамен және орнатуды бекітетін құрылғымен жабдықталған. Жұмыс орнында орнату тек суық күйде орнатуды қажет етеді; құбырдың температурасы көтерілгеннен кейін құлыптау істікшесін алып тастаңыз, ал тірек/ілгіш орнында дәнекерлеусіз немесе күрделі реттеулерсіз жұмыс күйіне өтеді.

Орнату және ұзақ мерзімді пайдалану өнімділігі

Бу құбырын орнату кезінде іргетастың биіктігі мен құбыр бөлігін кесудегі жинақталған қателер сөзсіз. Электр станциясының серіппелі тіректері ұсынатын биіктікті дәл реттеу диапазоны бұл ауытқуларды жұтып, қатты байлауды болдырмайды. Тұрақты күш беретін серіппелі қондырғылар әдетте бұрандалы немесе гидравликалық көмекші реттеу механизмдерімен жабдықталған, бұл тіпті үлкен диаметрлі ауыр құбырларда бір адамның жұмысын қамтамасыз етеді.

Ұзақ мерзімді жұмыс кезінде релаксацияға қарсы серіппелі дизайн және беттік өңдеулер (ыстық мырыштау немесе Dacromet жабыны) тұрақты тірек өнімділігін сақтайды. Шетелдік электр станцияларының бірнеше жобаларында кейінгі қолдау/ілгішке тапсырыстардың 70%-дан астамы бар тұтынушылардан келеді. Бұл қайталанатын сатып алудың жоғары мөлшерлемесі өнімдеріміздің ұзақ мерзімді өнімділігін жанама түрде растайды.

Әдеттегі орнату орындары мен функциялары

Қазандық аймағында электр станциясының серіппелі тіректері магистральдық бу құбырларының тік және көлденең учаскелеріне, аса қыздырғыштың шығу құбырларына және жылыту бу құбырларына орнатылады. Олар жоғары қарай термиялық кеңеюді сіңіріп, үстіңгі саптама қосылымдарында шамадан тыс кернеуді болдырмайды.

Турбинаның жанында, негізгі бу клапандары мен басқару клапандарына жақын жоғары температуралы бу құбырының учаскелеріндегі серіппелі тіректер/ілгіштер құрамдас күштер мен моменттерді азайтып, біліктердің туралануын сақтауға көмектеседі. Қоректендіретін су және темперационды су құбырлары төмен температурада жұмыс істегенімен, олар әлі де іске қосу мен тоқтату температурасында айтарлықтай айырмашылықтарды сезінеді. Серпімді тіректер құбырдың еңісін сақтайды және кавитация қаупін азайтады.

Бұл қолданбаларда тіректер/ілгіштер көбінесе амортизаторлармен, шекті кронштейндермен және басқа компоненттермен біріктіріліп, толық құбыр жүйесінің икемді шектеу шешімін құрайды.

Жобаны техникалық қолдау және өнімді қабылдау

Таңдау кезеңінен бастап біздің техникалық команда құбыр жүйесінің кернеуін талдау есептерін алады, әрбір тірек нүктесі үшін жобалық жүктеме мен орын ауыстыруды есептейді, сәйкес электр станциясының серіппелі тірек түрлері мен серіппе тұрақтыларын ұсынады және орнатудың егжей-тегжейлі нұсқауларын береді.

Біздің зауыт серіппелі сымның кіріс қайта тексеруінен, термиялық өңдеуден кейін қаттылықты сынаудан бастап дайын өнімнің қаттылығын сынауға дейін толық сапаны бақылау тізбегін қолдайды. Сәйкес процесс жазбалары мен материал сапасының құжаттары ASME және CE сияқты стандарттарға сәйкес жеткізілуі мүмкін. Кәдімгі ядролық аралдар және басқа да жоғары талапты жобалар үшін қосымша қолдау функциясының біліктілік сынағы есептері мен бақылау құжаттары ұсынылуы мүмкін.

Егер сізде бу құбырын қолдау талаптары болса, құбырлардың орналасу сызбалары мен кернеу деректерін беріңіз. Біз жалпы үлгілер тізімін емес, арнайы электр станциясының көктемін қолдау конфигурациясының шешімін жеткіземіз. Янчжоу Тяньшун компаниясының 14 жылдық құбыр желісін қолдау тәжірибесін және әлемнің 45 елінен жоба деректерін пайдалана отырып, біз бу жүйеңіздің қауіпсіздігін қамтамасыз ете отырып, жалпы сатып алу және орнату шығындарын бақылауға көмектесе аламыз.
