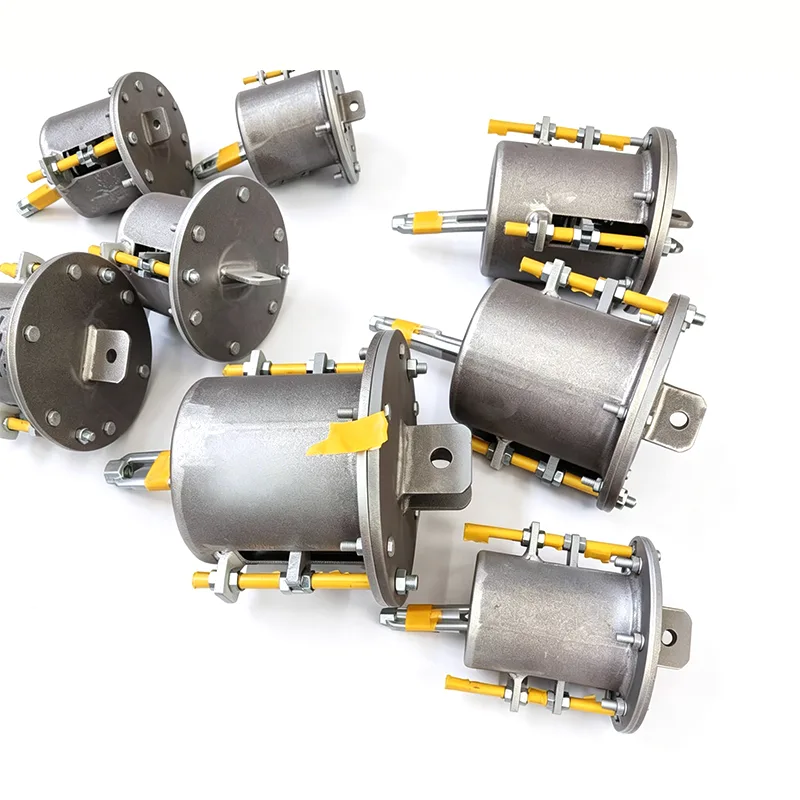

Мұнай және газ өнеркәсібіне арналған серіппелі ілгіштер

Мұнай-газ жобаларында технологиялық құбырлар, алыс қашықтыққа тасымалданатын құбырлар және коммуналдық құбырлар көптеген ауыр жағдайларға тап болады: жоғары температура мен жоғары қысымды орталар, күкірт сияқты коррозиялық компоненттер, жағалаудағы жоғары ылғалдылық тұзды шашатын орталар, сондай-ақ үлкен өлі салмақ пен үлкен диаметрлі құбырлардың термиялық кеңеюі. Егер тірек жүйесі тек қарапайым қатты бекітуге сүйенсе, ол орын ауыстырудың орнын толтырып қана қоймайды, сонымен қатар құбырдың деформациясын жабдықтың саптамаларына қосымша жүктемелерге айналдырады, бұл ағып кету және шаршау бұзылу қаупін арттырады.

Бұл суретте өнімнің жүк көтергіштік дәлдігі мен жұмыс сенімділігін тексеру үшін жүктеме мен орын ауыстырудың негізгі параметрлерін қоса, айнымалы серіппелі тірек/ілгіштің жүктеме бойынша ығысу өнімділігі қисығы көрсетілген.

Әрбір құрылғы жөнелту алдында жүктеме калибрлеуіне және өнімділік сынағына жатады. Параметр жүктемесінің ауытқуы ANSI/MSS‑SP‑58‑2018 халықаралық стандартына, сондай-ақ NB/T47039‑2013 сәйкес келетін ±5% шегінде бақыланады.

Өнімдер энергетикалық, мұнай-химиялық және басқа өнеркәсіптік құбыр жүйелеріне қойылатын техникалық талаптарға сәйкес келеді. MSS‑SP‑58‑2018 сәйкес айнымалы серіппелі қондырғылар үшін максималды рұқсат етілген жүктеме өзгермелілігі толық жұмыс сапары кезінде жұмыс істейтін ыстық жүктеменің 25% аспауы керек.

Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.

Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.

Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

Құбыр құбырларының тіректері мен ілгіштерін өндірудегі 14 жылдық тәжірибесіне сүйене отырып, Yangzhou Tianshun Pipeline Technology Co., Ltd. мұнай және газ өнеркәсібі үшін құбыр кернеуін бақылау, жабдықтың маңызды интерфейстерін қорғау және күрделі жердегі жағдайларға бейімделу үшін теңшелген серіппелі ілгіштерді ұсынады.

Мұнай және газ құбырларын қолдау арқылы шешілетін негізгі міндеттер

Мұнай өңдеу зауыттарындағы, СТГ терминалдарындағы, газ өңдеу зауыттарындағы және алыс қашықтықтағы сорғы станцияларындағы құбыр жүйелері әртүрлі жұмыс жағдайларына ие, бірақ бірдей талаптарға ие: құбырдың өлі салмағы мен жылу ығысуы қауіпсіз шектерде бақылануы керек. Технологиялық құбырлар жиі 300 ° C-тан жоғары жұмыс істейді, ал криогенді СТГ құбырлары -162 ° C-тан төмен жұмыс істейді, бұл бір тірек ерітіндісін жеткіліксіз етеді.

Сонымен қатар, құрамында күкіртсутегі бар қышқыл орталар құрылымдық құрамдастардың сульфидтік кернеулі крекингке (SSC) төзімділігін қажет етеді, ал теңіз платформалары мен жағалаудағы қондырғылар жоғары дәрежелі тұзды бүріккіштен қорғауды талап етеді. Инженерлік тәжірибеде тіректер мен ілгіштер болжамды тірек күштерін жеткізіп қана қоймай, сонымен қатар орнату кезінде іргетастың ауытқуларына сәйкес келуі керек және ұзақ мерзімді жұмыс кезінде коррозияға немесе босаңсуға байланысты істен шықпауы керек.

Мұнай және газ өнеркәсібіне арналған серіппелі ілгіштердің дизайны мен функциялары

Мұнай және газ өнеркәсібіне арналған серіппелі ілгіштер құбырдағы кернеуді талдау есептері негізінде бір-бірден конфигурацияланады, жүктің екі түрі бар: айнымалы серіппе және тұрақты күш серіппесі. Ауыспалы серіппелі қондырғылар қозғалыс диапазонында сызықтық қаттылықпен қолдауды қамтамасыз етеді, кішігірім орын ауыстырулары бар нүктелер үшін қолайлы және күш өзгерістерін қолдауға сезімталдығы төмен. Тұрақты күш бірліктері бүкіл жүріс бойына 5% шегінде тірек күшінің өзгеруін бақылау үшін негізгі және қосалқы серіппелі механизмді пайдаланады, бұл оларды жабдық саптамалары, тазартқыштар, қайта қазандықтар, компрессорлардың кірістері мен шығыстары және саптаманың жүктемесі қатаң талаптары бар басқа орындар үшін өте қолайлы етеді.

Тасымалдаушы және орнату ортасына байланысты серіппелі элементтер 60Si2Mn немесе 50CrVA сияқты легирленген серіппелі болаттан жасалады. Цилиндрлер мен құрылымдық компоненттер көміртекті болаттан, ыстыққа төзімді болаттан, дуплексті тот баспайтын болаттан немесе никель негізіндегі қорытпалардан дайындалуы мүмкін, шикізат өңдеуі NACE MR0175/ISO 15156 стандартына сәйкес шикі мұнай және газ кен орындарының талаптарын қанағаттандыру үшін.

Қорғаныс жабындары үшін теңіз нысандары жоғары адгезиясы бар эпоксидті мырышқа бай праймерді және полиуретанды үстіңгі жабын жүйесін пайдалана алады, ал құрлықтағы құбырлар тұзды шашыратқыш пен өнеркәсіптік атмосферада ұзақ мерзімді өнімділікті қамтамасыз ету үшін әдетте ыстық мырыштауды немесе Dacromet жабынын қолданады. Өнімдер ASME B31.3, ASME B31.4 және MSS SP-58 сияқты стандарттарға сәйкес келеді. Әрбір корпус салқын күйде оңай орнатуға және орнында тексеруге арналған жүктемені ауыстыратын тақтайшамен және құлыптау түйреуішімен жабдықталған.

Сайтта таңдау, орнату және ұзақ мерзімді тұрақтылық

Құбыр желісінің кернеуін талдау деректерін алғаннан кейін, біздің техникалық команда Мұнай және газ өнеркәсібінің үлгілері үшін серіппелі ілгіштерді және әрбір тірек нүктесі үшін серіппелі тұрақты мәндерді сәйкестендіруді ұсынады. Таңдау кезеңінде жобалық жүктемеге, жобалық орын ауыстыруға, температураға және қоршаған ортаның коррозия дәрежесіне ерекше назар аударылады, сонымен қатар серіппенің шамадан тыс жүктелуін немесе қатып қалуын болдырмау үшін гидростатикалық сынақ жағдайында су толтырылған құбырлардың қосымша салмағын ескереді.

Орнату кезінде мұнай және газ өнеркәсібіне арналған серіппелі ілгіштер іргетастың көтерілуіндегі қателіктерді және құбырларды дайындаудағы ауытқуларды сіңіру үшін белгілі бір тік реттеу ауқымын қамтамасыз етеді. Тұрақты күш қондырғылары тіпті ауыр жүктеме жағдайында да дәл туралау үшін бұрандалы немесе гидравликалық көмекші реттеу құрылғыларымен қосымша жабдықталуы мүмкін. Құлыптау штифті құбырды қыздырғаннан кейін алынады, ал ілгіш ешқандай ыстық жұмысты қажет етпестен жұмысқа кіріседі.

Ұзақ мерзімді жұмыс кезінде релаксацияға қарсы серіппелі дизайн және тұрақты тексеру нүктелері техникалық қызмет көрсету топтарына ауытқуларды дер кезінде анықтауға көмектеседі. 45-тен астам елге экспортталған жобаларымыздың ішінде кейінгі қолдау және ілгішке тапсырыстардың 70%-дан астамы бар тұтынушылардан келеді. Бұл қайталанатын сатып алу деректері белгілі бір дәрежеде біздің өнімдеріміздің тұрақты сенімділігін көрсетеді.

Мұнай және газ нысандарындағы типтік қолдану орындары

Сұйықтықты каталитикалық крекинг (FCC) және гидроөңдеу қондырғылары: Жоғары температура реакциясы бар мұнай және газ құбырлары мен регенератор түтін құбырлары саптама жүктемесінің қатаң шектеулерімен жұмыс кезінде үлкен термиялық жылжуларға ұшырайды. Тұрақты күш беретін серіппелі ілгіштерді пайдалану реакторлар мен үшінші сатылы сепараторлар сияқты жабдықтағы интерфейс күштерін тиімді басқарады, фланец қосылысының ағып кетуіне жол бермейді.

СТГ терминалдары және криогендік жүйелер: түсіру тұтқалары мен сақтау цистерналары арасындағы криогендік құбырлар, сондай-ақ хладагент айналымы құбырлары төтенше температура айырмашылығына тап болады. Серіппелі ілгіштер салқын алдын ала салқындатудан бастап терең криогендік жұмысқа дейін бүкіл процесте тұрақты қолдауды қамтамасыз ету үшін криогенді төзімді материалдарды қабылдайды, компенсаторлар мен резервуар саптамаларын қорғайды.

Шикі мұнай және өнім алыс қашықтыққа арналған құбырлар: сорғы станцияларындағы кіріс және шығыс құбырлар мен клапан аймағының құбырлары жыл мезгілдеріне және тасымалданатын орталарға байланысты температураның өзгеруіне ұшырайды. Шектеу кронштейндерімен біріктірілген айнымалы серіппелі ілгіштер тіреу нүктесінің көтерілуінен туындаған діріл мен су балғасының қаупін болдырмай, құбырдың дұрыс еңісін сақтайды.

Теңіз платформалары және FPSOs: Бұл қондырғылардың ықшам кеңістіктері бар және тербеліс қозғалысынан қосымша динамикалық жүктемелерге ұшырайды. Шектеу функциялары бар тұрақты күш серіппелі ілгіштерді жел мен толқындар тудыратын төмен жиілікті тербелістерді тежей отырып, буындардың шаршау зақымдануын азайта отырып, жылу ығысуын өтеу үшін демпферлермен бірге пайдалануға болады.

Сапа бойынша құжаттама және техникалық қолдау

Серіппелі сымды қайта тексеруден бастап, біздің зауыт әр кезеңде қатаң сапаны бақылауды жүзеге асырады: жылу нөмірін тексеру, термиялық өңдеуден кейін қаттылық және металлографиялық тексеру, дайын өнімнің толық инсульт қаттылығын сынау және жабынның адгезиясын сынау. Мұнай және газ өнеркәсібіне арналған серіппелі ілгіштердің әрбір партиясы материал сапасының сертификаттарымен, инспекциялық есептермен, NACE сәйкестік мәлімдемелерімен және шетелдік жобалар аудитін қолдау үшін ASME сертификаттау құжаттарымен қамтамасыз етілуі мүмкін.

Біздің техникалық команда қажет болған жағдайда толық орнату нұсқаулығын және суық күйді реттеу бойынша ұсыныстарды бере алады және үшінші тарап куәгерлерімен немесе жергілікті бақылаумен ынтымақтаса алады.

Мұнай және газ өнеркәсібіне арналған серіппелі ілгіштерді белгілі бір мұнай-газ жобасына конфигурациялау қажет болса, құбырлардың орналасу сызбаларын, кернеуді есептеу есептерін және жердегі қоршаған орта деректерін беріңіз. Біз стандартты үлгілердің тізімі емес, жүктеме кезіндегі есептеулер мен ұсынылатын орнату биіктіктерін қамтитын таңдау есебін жеткіземіз, бұл жалпы шығындарды бақылауға және құбырды қолдау жүйеңіздің өмірлік циклі бойына қауіпсіз және сенімді жұмысын қамтамасыз етуге көмектеседі.
