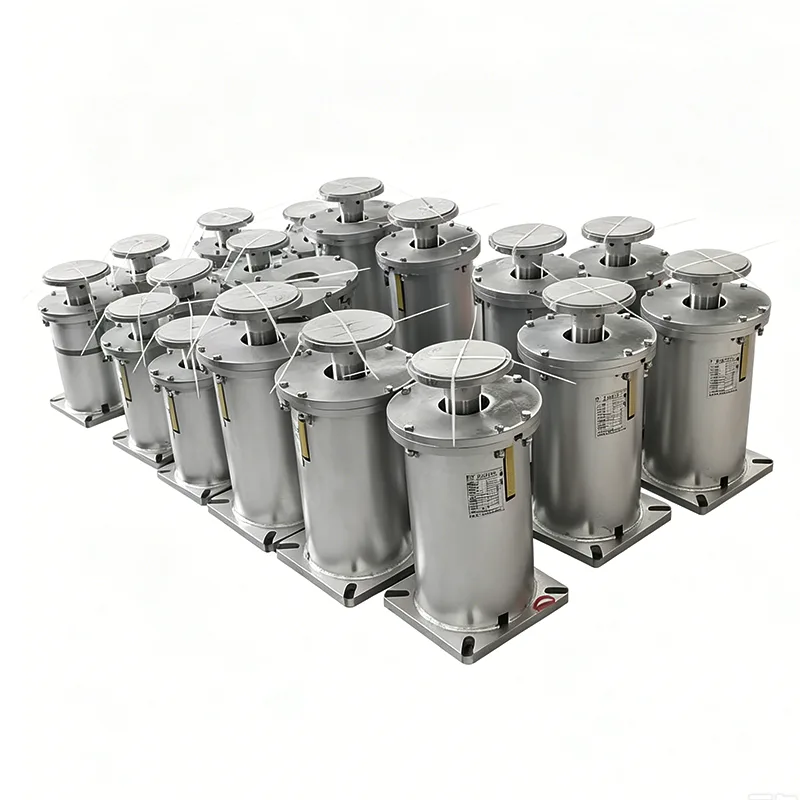

F түрі серіппелі ілгіш

F типті серіппелі ілгіш - бұл 14 жылдық салалық тәжірибеге негізделген Янчжоу Тяньшун құбыры әзірлеген стандартты аспалы серіппелі тіреу және ол сонымен қатар жаһандық өнеркәсіптік құбыр саласындағы ең көп қолданылатын серіппелі ілгіш үлгілерінің бірі болып табылады. 2012 жылы өндірісті іске қосқаннан бері біз 2 миллионнан астам F типті серіппелі ілгіштерді шығардық, 45 ел мен аймаққа экспорттадық және бүкіл әлем бойынша 300-ден астам ірі өнеркәсіптік жобаларға қызмет көрсеттік. Бұл модель халықаралық деңгейде қабылданған стандарттарға толығымен сәйкес жасалған және ірі әлемдік өндірушілердің бірдей үлгідегі өнімдерімен 100% алмасу мүмкіндігіне қол жеткізеді.

Бұл суретте өнімнің жүк көтергіштік дәлдігі мен жұмыс сенімділігін тексеру үшін жүктеме мен орын ауыстырудың негізгі параметрлерін қоса, айнымалы серіппелі тірек/ілгіштің жүктеме бойынша ығысу өнімділігі қисығы көрсетілген.

Әрбір құрылғы жөнелту алдында жүктеме калибрлеуіне және өнімділік сынағына жатады. Параметр жүктемесінің ауытқуы ANSI/MSS‑SP‑58‑2018 халықаралық стандартына, сондай-ақ NB/T47039‑2013 сәйкес келетін ±5% шегінде бақыланады.

Өнімдер энергетикалық, мұнай-химиялық және басқа өнеркәсіптік құбыр жүйелеріне қойылатын техникалық талаптарға сәйкес келеді. MSS‑SP‑58‑2018 сәйкес айнымалы серіппелі қондырғылар үшін максималды рұқсат етілген жүктеме өзгермелілігі толық жұмыс сапары кезінде жұмыс істейтін ыстық жүктеменің 25% аспауы керек.

Тұрақты серіппелі тірек/ілгіш түрін сынау нәтижесінде алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.

Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.

Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

Дизайн негіздері және қолданылатын стандарттар

F типті серіппелі ілгіш оның жаһандық әмбебаптығы мен үйлесімділігін қамтамасыз ету үшін қатаң түрде келесі халықаралық стандарттарға сәйкес әзірленген және жасалған:

▶  ANSI/HG 20644-1998 айнымалы серіппелі тіректер мен ілгіштер

▶  GB/T 17116.1-2018 Құбыр тіректері мен ілгіштер - 1-бөлім: Техникалық сипаттамалар

▶  ASME B31.3 Процесс құбырлары

▶  DIN 2545 құбыр серіппелі ілгіштері

▶  API RP 551 Құбыр тіректері мен ілгіштерді жобалау және орнату

Барлық өнімдер ISO 9001:2015 сапа менеджменті жүйесінің сертификаттауынан өтті және CE және API сияқты үшінші тараптың сертификаттау құжаттары сұраныс бойынша ұсынылуы мүмкін.

Құрылымдық құрамы және жұмыс принципі

F типті серіппелі ілгіш ғимарат құрылымына үстіңгі көтеру құлақшасы арқылы және төменгі аспалы штанга арқылы құбырға қосылған жоғарғы аспалы құрылым дизайнын қабылдайды. Құбыр тік термиялық орын ауыстыруға ұшыраған кезде, серіппе сәйкесінше кеңейеді және қысқарады, тірек күшін автоматты түрде реттейді және кернеудің шоғырлануын болдырмау үшін құбырдың жүктемесін құрылымға біркелкі береді.

Стандартты өнім келесі компоненттерден тұрады:

▶  Үстіңгі корпус: Q345B болат табағынан мөрленген

▶  Цилиндрлік бұрандалы серіппе: 60Si2MnA легирленген серіппелі болаттан жасалған

▶  Жүктеме индикаторы тақтасы: жүктеме және орын ауыстыру шкалаларымен анық белгіленген

▶  Реттеу бұрандасы: жүктемені орнында реттеу үшін M16-M36 сипаттамаларында қол жетімді

▶  Үстіңгі және астыңғы жалғау ілмектері: жоғары беріктік үшін соғу әдісімен жасалған

▶  Блоктау гайкалары: қос гайканың қопсытуға қарсы дизайны

Толық сериялық жүктеме және орын ауыстыру сипаттамалары

Негізгі өнімділік артықшылықтары және өлшенген деректер

Жоғарыда келтірілген деректер компанияның зертханасының 100% толық тексеру жазбаларынан алынған. Әрбір өнім жөнелту алдында қатаң жүктеме сынағы мен орын ауыстыру калибрлеуінен өтеді.

Қолданылатын сценарийлер және орнату әдістері

F типті серіппелі ілгіш көптеген өнеркәсіптік құбыр жүйелерін тоқтата тұру үшін, әсіресе келесі сценарийлер үшін жарамды:

Электр станцияларындағы бу-су құбырларының жүйелері

Мұнай-химия өнеркәсібіндегі технологиялық құбырлар

Қалалық орталық жылу құбыр желілері

Табиғи газды тасымалдау құбырлары

Фармацевтикалық және тамақ өңдеу құбырлары

Жалпы өнеркәсіптік зауыт құбырлары

Бұл модель үшін орнатудың үш әдісі бар:

Бір түтікті суспензия: бір құбырлы құбырларға жарамды

Қосарланған суспензия: ауыр жүкті құбырларға жарамды

Параллельді орнату: өте ауыр жүкті құбырларға жарамды

Өндіріс процесі және сапаны бақылау

Біз әр F типті серіппелі ілгіштің тұрақты сапасын қамтамасыз ету үшін шикізаттан дайын өнімге дейін толық процесті қадағалау жүйесін құрдық:

▶  Шикізатты бақылау: Барлық болат Baosteel және Angang сияқты жетекші болат диірмендерінен алынады. Материалдардың әрбір партиясы түпнұсқалық материал сертификатымен қоса беріледі және спектрлік талдаудан верификациядан өтеді.

▶  Көктемдік өндіріс: Германиядан әкелінген CNC серіппелі станоктары арқылы оралған және ішкі кернеуді толығымен жою үшін үш термиялық өңдеу процесіне ұшыраған.

▶  Дәнекерлеу процесі: көмірқышқыл газынан қорғалған дәнекерлеуді қабылдайды. Барлық дәнекерленген жіктер 100% визуалды тексеруден және сынамаларды бұзбайтын бақылаудан өтеді.

▶  Беттік өңдеу: құммен тазартудың үш процесі → мырышқа бай эпоксидті праймер → жабынның жалпы қалыңдығы ≥120 мкм болатын полиуретанды жабын.

▶  Дайын өнімді тексеру: Әрбір өнім толық жүктеме бойынша сынақтан өтеді және толық сапа сертификаттау құжаттары беріледі.

Қолдау қызметтері және жеткізу кепілдігі

▶  Жылдам жеткізу: стандартты үлгілер қоймада және оларды 72 сағат ішінде жөнелтуге болады.

▶  Таңдау қолдауы: құбыр желісінің кернеуін тегін талдау және тірек/ілгіш таңдау есебі ұсынылады.

▶  Реттеу қызметі: қосылым өлшемдері мен бетті өңдеу әдістерін тұтынушы талаптарына сәйкес реттеуге болады.

▶  Онда қызмет көрсету: орнату және іске қосуды басқару үшін кәсіби инженерлер жіберіледі.

▶  Кепілдік қызмет: кепілдік мерзімі ішінде ақауы бар өнімдерді тегін жөндеу немесе ауыстыру арқылы 12 айлық кепілдік мерзімі.

F типті серіппелі ілгіш туралы қосымша техникалық мәліметтер алу үшін немесе баға ұсыныстарын алу үшін біздің сату тобына хабарласыңыз.

Жиі қойылатын сұрақтар (ЖҚС)

С: F типті серіппелі ілгішті басқа өндірушілердің бірдей үлгідегі өнімдерімен ауыстыруға бола ма?

A: Иә. Біздің өнімдер халықаралық стандарттарға сәйкес қатаң жобаланған және өндірілген. Орнату өлшемдері мен өнімділік параметрлері ірі әлемдік өндірушілердің бірдей үлгілік өнімдерімен толығымен сәйкес келеді және оларды пайдалану үшін тікелей ауыстыруға болады.

С: Бұл өнімнің максималды жұмыс температурасы қандай?

A: Стандартты өнімдердің жұмыс температурасының диапазоны -20 ℃ мен + 450 ℃. 450℃-ден асатын жоғары температура жағдайлары үшін біз жоғары температураға төзімді серіппелі болатты қолданатын арнайы үлгілерді ұсына аламыз.

С: Сіз ыстық мырышталған бетті өңдеуді қамтамасыз ете аласыз ба?

A: Иә. Стандартты бояумен жабудан басқа, біз әртүрлі коррозиялық орталарға бейімделу үшін ыстық мырыштау және ұнтақ бояу сияқты бетті өңдеудің әртүрлі әдістерін ұсынамыз.
