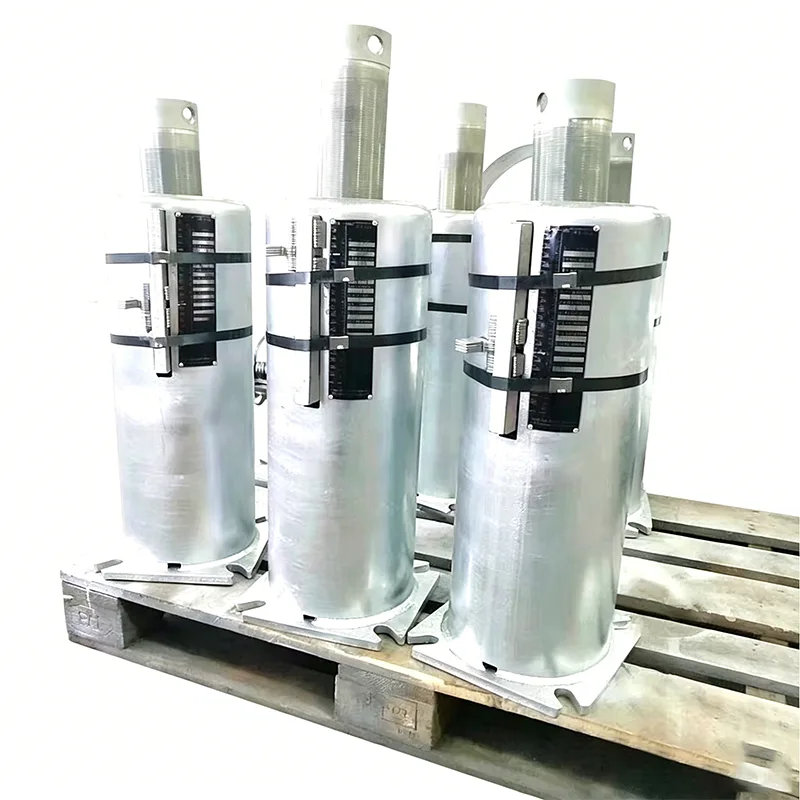

Электр станциясының серіппелі тіректері

Құбырларды/ілгіштерді және электр станциясын қолдау шешімдерін жасаудағы 14 жылдық тәжірибесіне сүйене отырып, Yangzhou Tianshun Pipeline Technology Co., Ltd жылу энергетикасы, атом электр станциялары және аралас циклді электр станциялары үшін электр станциясының көктемгі тіректерін ұсынады. Бұл өнімдер қазандықтар мен бу турбиналары сияқты негізгі жабдықтың маңызды интерфейстерін қорғай отырып, жоғары температура, жоғары қысымды құбырлардағы жылу ығысуын және кернеудің таралуын бақылау үшін жасалған. Төмендегі мәліметтер өнім мүмкіндіктерін, инженерлік артықшылықтарды және нақты қолдану орындарын қамтиды.

Бұл суретте өнімнің жүк көтергіштік дәлдігі мен жұмыс сенімділігін тексеру үшін жүктеме мен орын ауыстырудың негізгі параметрлерін қоса, айнымалы серіппелі тірек/ілгіштің жүктеме бойынша ығысу өнімділігі қисығы көрсетілген.

Әрбір құрылғы жөнелту алдында жүктеме калибрлеуіне және өнімділік сынағына жатады. Параметр жүктемесінің ауытқуы ANSI/MSS‑SP‑58‑2018 халықаралық стандартына, сондай-ақ NB/T47039‑2013 сәйкес келетін ±5% шегінде бақыланады.

Өнімдер энергетикалық, мұнай-химиялық және басқа өнеркәсіптік құбыр жүйелеріне қойылатын техникалық талаптарға сәйкес келеді. MSS‑SP‑58‑2018 сәйкес айнымалы серіппелі қондырғылар үшін максималды рұқсат етілген жүктеме өзгермелілігі толық жұмыс сапары кезінде жұмыс істейтін ыстық жүктеменің 25% аспауы керек.

Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.

Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.

Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

Өнім ерекшеліктері

Электр станциясының серіппелі тіректері жүктемені ұстауға, орын ауыстыруға бейімделуге және ұзақ мерзімді жұмыс тұрақтылығына бағытталған негізгі сипаттамалары бар құбыр кернеуін талдау нәтижелеріне негізделген тапсырыс бойынша әзірленген.

Жүкті ауыстыру механизмі: екі конфигурацияда бар: айнымалы серіппелі ілгіштер/тіректер және тұрақты күш беретін серіппелі ілгіштер/тіректер. Айнымалы серіппелі қондырғылар жүктемені сызықтық қаттылықпен көтереді, ал тұрақты күш бірліктері барлық жұмыс жүрісі бойына тұрақты дерлік тірек күшін береді, ауытқуы 5% шегінде бақыланады, құбырлардағы құбылмалы тірек күштерінен туындаған қосымша кернеуді болдырмайды.

Материал және температура үйлесімділігі: Серіппелі элементтер легирленген серіппелі болаттан жасалған, оның ішінде 60Si2Mn және 50CrVA. Құрылымдық компоненттерді көміртекті болаттан, ыстыққа төзімді легирленген болаттан немесе тот баспайтын болаттан жасауға болады. Рұқсат етілген жұмыс температурасының жалпы диапазоны -196°C-тан +650°C-қа дейінгі аралықты қамтиды, бұл төмен температуралы қоректік судан жоғары температуралы негізгі буға дейінгі барлық құбыр талаптарына сәйкес келеді.

Орнату және іске қосу дизайны: Әрбір тіреуіш/ілгіш орнатуды бекітетін істікпен және жүкті ауыстыру тақтайшасымен жабдықталған. Жұмысты белсендіру үшін салқын күйде орнатқаннан кейін құлыптау істікшесін алып тастаңыз. Зауыттық тақта деректері үлгі нөмірлерін және алдын ала орнатылған жүктемелерді орнында тексеруді жеңілдетеді, іске қосу уақытын айтарлықтай қысқартады.

Үй ішіндегі кешенді тестілеу: серіппелі қаттылық, қысу ауытқуы және беткі жабын қалыңдығын қоса алғанда, барлық сынақтар өндіріс партиялары бойынша дәйекті өнімділікті қамтамасыз ету үшін өз зертханамызда жүргізіледі. Әрбір құрылғы жөнелтуден бұрын қаттылық қисығын жазу арқылы үш толық инсультті қысу циклынан өтеді.

Осы конструктивтік мүмкіндіктердің арқасында электр станциясының серіппелі тіректері сызықтық термиялық кеңею мен үздіксіз дірілдің біріктірілген жағдайында құбыр жүйелерінің алдын ала белгіленген биіктігін сақтайды, бұл жоспардан тыс тоқтау ықтималдығын азайтады.

Инженерлік артықшылықтар

Таза қатты тіректермен немесе құбыр қысқыштарын бекітумен салыстырғанда электр станциясының құбырын жобалауда серпімді тірек шешімдері кернеуді бақылауды, жабдықты қорғауды және орнатуға бейімделуді тікелей жақсартуға мүмкіндік береді. Электр станциясының серіппелі тіректерінің инженерлік құндылығы келесі аспектілерде көрінеді:

Тиімді жылу ығыстыру компенсациясы: Қатты тіректер құбыр жүйесінің термиялық кеңеюін сіңіре алмайды, бұл көбінесе құбыр жүйесін байланыстыруға, тіректерді көтеруге немесе шамадан тыс жүктеуге әкеледі. Серпімді ілгіштер/тіректер ASME B31.1 сияқты кодтарда көрсетілген рұқсат етілген шектерде кернеу деңгейін сақтай отырып, құбырдың орнын ауыстырған кезде жүктемені сызықты немесе тұрақты түрде тасымалдайды.

Негізгі жабдық интерфейстеріндегі қысқартылған күш пен момент: қазандықтың бағаналары мен турбинаның бу кірістері күштер мен моменттерге өте сезімтал. Серіппелі ілгіштермен/тіректермен реттегеннен кейін, дәнекерлеу тігісіндегі жарықтар мен фланецтің ағып кетуіне жол бермей, интерфейстің тартылуы айтарлықтай төмендейді. Бұл турбиналық корпустардың, негізгі бу клапандарының және басқа жабдықтың қызмет көрсету аралықтарын ұзарту үшін маңызды шара.

Дірілді беруді тоқтату: электр станциясының құбырлары жоғары жылдамдықтағы бу немесе екі фазалы ағын жағдайында дірілге бейім. Серіппелі тірек жүйелері серпімді элементтер арқылы тірек қаттылығын оңтайлы диапазонға реттейді және амортизаторлармен біріктірілгенде құрылымдық шаршауды болдырмау үшін діріл энергиясын тиімді түрде таратады.

Орнату орнында жомарт шыдамдылық: серіппелі ілгіштер/тіректер белгілі бір биіктік диапазонында дәл реттеуге мүмкіндік береді, азаматтық іргетастағы және суық күйдегі құбырларды орнатудағы ауытқуларды өтейді. Тұрақты күш беретін серіппелі қондырғылар көбінесе дәл орнында туралау үшін гидравликалық немесе бұрандалы қосалқы реттеу құрылғыларымен жабдықталған.

Ұзақ мерзімді жұмыс және релаксацияға қарсы: релаксацияға қарсы серіппелі дизайнымен және коррозияға төзімді бетті өңдеумен (ыстық мырыштау, Dacromet және т.б.) тірек күшінің төмендеуі минималды. Шетелдік жобалардан кейінгі тапсырыстарымыздың 70%-дан астамы қайталанатын тұтынушылардан келеді, бұл белгілі бір дәрежеде біздің қолдау өнімдеріміздің ұзақ мерзімді сенімділігін көрсетеді.

Өнім қолданбалары

Электр станциясының серіппелі тіректері, ең алдымен, электр станциясының бу-су айналымы және жоғары температуралы түтін газы жүйелеріндегі маңызды позицияларға орнатылады. Амортизаторлармен, қатты тіректермен және басқа компоненттермен біріктірілген олар құбырдың толық икемді шектеу жүйесін құрайды.

Қазандық алаңы: Магистральдық бу құбырларында, ыстық және суық қыздыру құбырларында, аса қыздырғыштың шығу арналарында және т.б. қолданылады. Қазандық корпусының және жалғастыратын құбырлардың тік және көлденең жылу ығысуын сіңіреді, үстіңгі шүмегінің қосылымдарында шамадан тыс кернеуді болдырмайды және дәнекерлеу жігінің жарылу қаупін азайтады.

Турбиналық аймақ: магистральдық бу құбырларына, жоғары температурада қыздыратын бу құбырларына және жоғары қысымды айналма құбырларға орнатылады. Дәл қолдау арқылы турбиналық интерфейстерге берілетін күштер мен моменттерді шектейді, біліктерді туралау дәлдігін қамтамасыз етеді және турбина қаптамаларына дірілдің әсерін азайтады.

Жоғары қысымды қоректік су жүйесі: Жоғары қысымды су құбырларында және тоздырғыш су құбырларында серіппелі ілгіштер/тіректер температураның өзгеруіне бейімделу кезінде ауыр салмақты құбыр желілерін қолдайды, құбырдың көлбеуін сақтайды және шектеулі орын ауыстырудан туындаған кавитация немесе су балғалары мәселелерін болдырмайды.

Түтін газы және күкіртсіздендіру/денитрификация жүйесі: үлкен диаметрлі түтін газы/ауа арналары, GGH кіріс/шығыс арналары және күкіртсіздендіру мұнарасының қосылу арналары үшін. Бұл жұқа қабырғалы құрылымдар айтарлықтай термиялық кеңеюге ұшырайды. Серіппелі тіректер бұл орын ауыстыруды өтейді, фланецті қосу кернеуін азайтады және түтін газының бүкіл жүйесін қорғау үшін компенсаторлармен бірге жұмыс істейді.

Кәдімгі ядролық энергетикалық арал: магистральдық будың, негізгі қоректік судың және басқа құбырлардың екінші тізбегінде қолданылады. Ядролық энергияның үйлесімділігін бақылау талаптарына сәйкес келеді және толық материал сапасы сертификаттары мен қолдау функциясының біліктілік есептерін қамтамасыз етеді.

Сапаны қамтамасыз ету және зауыт мүмкіндіктері

Цзянсу провинциясындағы біздің зауыт толығымен автоматты сильфонды өндіру желілерімен, CNC кесу және дәнекерлеу жүйелерімен және сертификатталған бұзылмайтын сынақ (NDT) тобымен жабдықталған. Шикі серіппелі сым түскеннен бастап дайын өнімді жеткізуге дейін электр станциясының серіппелі тіректері келесі бақылау пункттерінде қатаң бақылаудан өтеді: шикізаттың жылу сандары мен физикалық/химиялық есептерін тексеру, серіппелі термиялық өңдеуден кейін қаттылық пен металлографиялық тексеру, дайын өнімнің қаттылығын толық инсультты сынау, беткі қабаттың қалыңдығы мен адгезияға сынау.

Біздің сапа менеджменті жүйеміз ISO 9001:2015 сертификатына ие және барлық өнімдер ASME, CE және API сияқты халықаралық стандарттарға сәйкес келеді. Толық қабылдау құжаттамасы жоба талаптарына сәйкес берілуі мүмкін.

Инженерлік қолдау және қызметтер

Дүние жүзінің 45-тен астам еліне құбыр жабдығын жеткізудегі тәжірибемізге сүйене отырып, біз электр станциясының серіппелі тіректерінің әрбір партиясы үшін кешенді таңдауды, орнатуды және ұзақ мерзімді техникалық қолдауды қамтамасыз етеміз:

▶  Таңдау есебі: құбыр желісінің кернеуін талдау есептерін алыңыз және сәйкес тірек/ілгіш түрлерін, серіппе тұрақтылары мен орнату биіктіктерін ұсыныңыз.

▶  Жылдам жауап: сату алдындағы техникалық сұраулар мен баға ұсыныстарына бір жұмыс күні ішінде жауап беріледі.

▶  Жер орнында қадағалау және куәлік ету: тұтынушыға немесе үшінші тараптың тестілеу процестерін жергілікті жерде куәландыруына қолдау көрсету.

▶  Орнату және іске қосу нұсқаулығы: қажет болған жағдайда қашықтан бейне көмегін ала отырып, егжей-тегжейлі орнату нұсқаулары мен суық күйді реттеу бойынша ұсыныстар беріңіз.

▶  Қосалқы бөлшектерге қызмет көрсету: әр өндіріс партиясы үшін серіппелі калибрлеу жазбаларын сақтаңыз, бұл ауыстырылатын серіппе жинақтарын жылдам жеткізуге мүмкіндік береді.

Белгілі бір жобаларға арналған «Электр станциясының көктемін қолдау» конфигурациясының шешімдерін талқылау немесе тиісті жоба анықтамаларын алу үшін біздің техникалық сату тобына хабарласыңыз. Біз құбырдың қауіпсіз жұмысын қамтамасыз ете отырып, жалпы сатып алу шығындарын бақылауға көмектесетін стандартты үлгілердің тізімі емес, нақты жұмыс жағдайларына негізделген жүктемені ауыстырудың егжей-тегжейлі есептеу парақтарын және ұсынылған схемаларды қамтамасыз етеміз.
