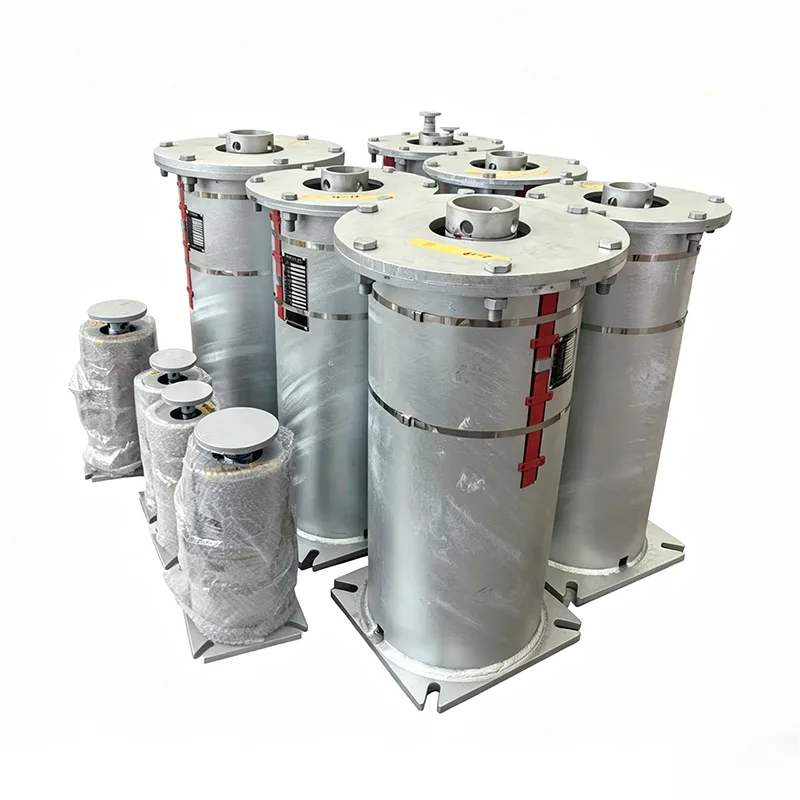

Жылу электр станциясының ауыспалы серіппелі тірегі

Жылу электр станцияларының күрделі бу-су, түтін газы және ауа және ұнтақ көмір құбырлары жүйелерінде температураның күрт өзгеруінен туындаған құбырлардың жылулық ығысуы жүйе қауіпсіздігіне қатер төндіретін негізгі қауіп болып табылады. Құбырды қолдау саласындағы 14 жылдық техникалық жинақтауды қолдаған Yangzhou Tianshun Pipeline Technology Co., Ltd компаниясы жылу электр станциясының жұмыс жағдайлары үшін Жылу электр станциясының ауыспалы серіппелі қолдауын арнайы әзірледі. Момент тепе-теңдігі принципіне негізделген бұл өнім құбырларда тік термиялық орын ауыстыру кезінде үздіксіз серпімді тірек күшін қамтамасыз етеді, орын ауыстыру кернеуін тиімді сіңіреді және өтейді, құбырлар мен жалғанған жабдықтың қосымша кернеуден зақымдануын болдырмайды және электр станцияларының ұзақ мерзімді қауіпсіз жұмысын қамтамасыз етеді.

Бұл суретте өнімнің жүк көтергіштік дәлдігі мен жұмыс сенімділігін тексеру үшін жүктеме мен орын ауыстырудың негізгі параметрлерін қоса, айнымалы серіппелі тірек/ілгіштің жүктеме бойынша ығысу өнімділігі қисығы көрсетілген.

Әрбір құрылғы жөнелту алдында жүктеме калибрлеуіне және өнімділік сынағына жатады. Параметр жүктемесінің ауытқуы ANSI/MSS‑SP‑58‑2018 халықаралық стандартына, сондай-ақ NB/T47039‑2013 сәйкес келетін ±5% шегінде бақыланады.

Өнімдер энергетикалық, мұнай-химиялық және басқа өнеркәсіптік құбыр жүйелеріне қойылатын техникалық талаптарға сәйкес келеді. MSS‑SP‑58‑2018 сәйкес айнымалы серіппелі қондырғылар үшін максималды рұқсат етілген жүктеме өзгермелілігі толық жұмыс сапары кезінде жұмыс істейтін ыстық жүктеменің 25% аспауы керек.

Өнімнің техникалық сипаттамалары

Айнымалы серіппелі ілгіш спецификация кестесі	Мысал
Ілгіш түрі/конфигурациясы	A, B, C, D, E, F, G типтері
Көктем өлшемі / №	№ 0 - № 22
Саяхат диапазоны	30мм, 60мм, 90мм, 120мм 180 мм
Жұмыс жүктемесі	0,2 кН ​​- 400 кН
Орнатылған жүктеме (суық жүктеме)	кН / кгс
Жұмыс жүктемесі (ыстық жүктеме)	кН / кгс
Қозғалыс бағыты	Жоғары/төмен
Өзгергіштік (%)	≤ 25% (стандартты)
Беттік өңдеу	Ыстық сумен боялған
Тұрғын үй материалы	Көміртекті болат (Q235/Q355)

Инженерлік қолдану және құндылық

Жылу электр станцияларындағы құбыр жүйелері тірек бөліктерінің сенімділігіне өте жоғары талаптар қояды. Жылу электр станциясының айнымалы серіппелі тірегін жобалау кезінде біз практикалық инженерлік маңызды мәселелерді толығымен ескердік:

Қосымша кернеуді жою: Белгіленген жүк ауыстыру диапазонында серіппелі моменті мен жүктеме моменті әрдайым динамикалық тепе-теңдікті сақтайды, құбырдың деформациясын немесе жылу кеңеюі мен суық жиырылуынан туындаған қосылыстардың ағып кетуін болдырмайды.

Суық күйді дәл орнату: Өндіруші сығымдау алдындағы баптауды пайдаланушы ұсынған орнату жүктемесіне сәйкес қатаң түрде орындайды және индикатор тақтасын орналастыру блоктары арқылы теориялық суық күйдегі жұмыс күйінде бекітеді, бұл жерде орнату кезінде серіппенің уақытша қатты күйде болуын қамтамасыз етеді және құрылыс кезінде кездейсоқ кернеуді болдырмайды.

Интуитивті пайдалану және техникалық қызмет көрсету мониторингі: Сыртқы ығысу индикатор тақтасының дизайны пайдалану және техникалық қызмет көрсету персоналына жұмыс жүктемесі кезінде серіппелі тіректің жылжуының құбырды қалыпты жұмысқа қосқаннан кейін жобаға сәйкес келетін-келмейтінін интуитивті тексеруге мүмкіндік береді, бұл профилактикалық қызмет көрсетуді жеңілдетеді.

Қатаң сапаны бақылау және орнату сипаттамалары

Әрбір өнім жөнелтілгенге дейін кешенді ішкі сынақтан өтеді

Үй ішіндегі сынақ қақпақтары

Өлшемді және визуалды тексеру, PMI (оң материалды анықтау), қаттылықты сынау, MT/PT бұзылмайтын сынау (қолданылатын жерде), жүктің орын ауыстыру қисықтарымен серіппелі жүктемені сынау және жабын қалыңдығын өлшеу. Зауыттық сынақ есептері (FTR) және материалды сынау есептері (MTR) берілген.

Ескертпе: Ішкі тестілеу ILAC аккредиттелген үшінші тарап тестілеуі болып табылмайды.

Үшінші тарап куәландырған сынақтар немесе зертханалық сынақтар қосымша, бөлек бағаланған қызмет ретінде қол жетімді.

Қосымша үшінші тарап тексеру қызметтері (бөлек келтірілген)

1. Материалды сынау

Химиялық құрамды талдау, созылу сынағы, Charpy төмен температурадағы соққы сынағы және қаттылықты сынау.

2. Дәнекерлеу NDT

Магниттік бөлшектерді сынау (МТ), сұйық пенетрантты сынау (PT), ультрадыбыстық сынау (UT) және радиографиялық сынақ (RT).

3. Көктемгі жүктеме өнімділігін тексеру

Соның ішінде жүк-орын ауыстыру қисықтары.

4. Ыстық мырыштау / эпоксидті жабынды коррозиядан қорғауды тексеру

5. Тестілеу, зауыттық бақылау және жөнелту алдындағы инспекция (PSI)

Біздің артықшылықтарымыз

LISEGA халықаралық құбырларды қолдау жүйесімен салыстырылды

Біздің өнімді жүктеу дәлдігі, сынақ стандарттары және құжаттама жүйелері LISEGA халықаралық құбырды қолдау жүйесімен салыстырылады.

Бізді ерекшелендіретін нәрсе

Өнімнің өзін ғана жеткізетін стандартты отандық өндірушілерден айырмашылығы, біз әр серіппелі қондырғымен жүктеме-орын ауыстыру қисығын қамтамасыз етеміз. Біз сондай-ақ үшінші тараптың SGS тестілеуін және куәландырылған тексерулерді жеңілдетеміз және шетелдік жобалар үшін PE/CPE инженерлерінің құжаттарды қарауына қолдау көрсетеміз.

Неліктен Тяньшун жылу электр станциясының айнымалы серіппелі қолдауын таңдау керек?

Жылу энергетикасы жобаларындағы бай тәжірибе: Өнімдер үйдегі және шетелдегі жылу электр станцияларының бу-су құбырларында және қазандық жабдықтарын суспензия жүйелерінде кеңінен қолданылады және көптеген қондырғыларды іске қосу және өшіру циклдарының сынақтарына төтеп берді.

Теңшелген инженерлік қолдау: Біз құбыр желісінің кернеуін есептеуден, типті таңдаудан және сәйкестендірілген жерден орнату нұсқаулығына дейін толық технологиялық қызметтерді қамтамасыз етеміз, бұл әр қолдаудың жұмыс жағдайларына дәл сәйкес келуін қамтамасыз етеміз.

Тұрақты жеткізу тізбегін жеткізу: Цзянсу базасындағы автоматтандырылған өндірістік желілерге және толық сынақ жабдығына сүйене отырып, біз үлкен партиялық жылу энергетикасы жобалары үшін материалдарды уақтылы және сапалы жеткізуді қамтамасыз етеміз.

Толық өмірлік циклді қолдау: Біз эксклюзивті жоба файлдарын орнатамыз және электр станцияларының жұмысы мен техникалық қызмет көрсету тәуекелдерін азайта отырып, өшіру кезінде техникалық қызмет көрсету кезінде жағдайды бағалау және ауыстыру бойынша нұсқаулықты қамтамасыз етеміз.
