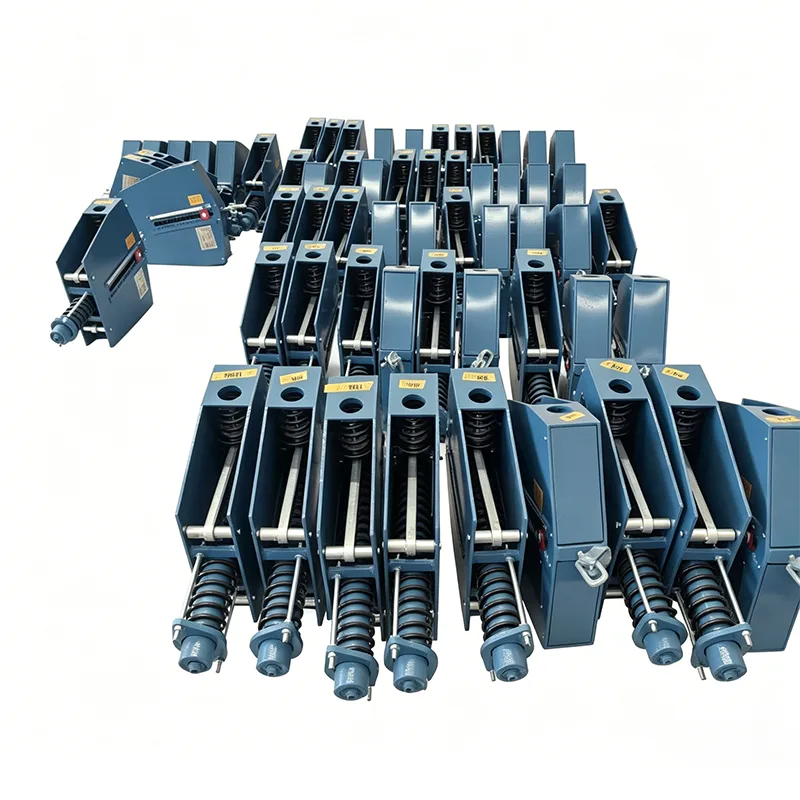

Жылу электр станциясының тұрақты көктемгі тірегі

2012 жылы негізі қаланған Yangzhou Tianshun Pipeline Technology Co., Ltd. компаниясы ондаған отандық электр станцияларының жобаларына қызмет көрсететін өнімдерімен электр энергетикасы үшін құбырларды қолдау шешімдерінде 14 жылдық терең тәжірибесі бар. Жылу электр станциясының тұрақты серіппелі тірегі - бұл DL/T сериясы энергетикалық стандарттарға сәйкес әзірленген арнайы өнім. Жылу электр станцияларының жоғары температура, жоғары қысым және ұзақ цикл үздіксіз жұмыс сипаттамалары үшін арнайы оңтайландырылған ол электр станцияларының төрт негізгі құбыр жүйесі үшін негізгі тірек компоненті болып табылады.

Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.

Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.

Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса алғанда, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

Жылу электр станциясының құбырларын қолдаудың бірегей талаптары

Кәдімгі өнеркәсіптік құбырлармен салыстырғанда, жылу электр станциясының құбыр жүйелері әлдеқайда қиын жағдайларда жұмыс істейді:

▶  Жоғары температура мен қысым: 540℃~620℃, қысым 16МПа~35МПа негізгі бу құбырлары

▶  Үлкен термиялық ығысу: магистральдық бу құбырларының тік ығысуы 300~500мм жетуі мүмкін.

▶  Ауыр жүктер: үлкен диаметрлі қалың қабырғалы құбырлар, бір жүк көтеру нүктесі 50~300 тонна

▶  Үздіксіз жұмыс істеуге жоғары талаптар: қондырғының жылдық жұмыс уақыты ≥7500 сағат, өшіру кезінде үлкен шығындар

▶  Жабдықтың тартылуына сезімтал: бу турбинасының кірістері мен шығысындағы құбырлардың тартылуына өте қатаң талаптар

▶  Жоғары қауіпсіздік деңгейі: маңызды қауіпсіздік жауапкершіліктері бар қысымды құбырлар ретінде жіктеледі

Кәдімгі тұрақты серіппелі ілгіштер бұл талаптарға толық жауап бере алмайды, бұл арнайы Жылу электр станциясының тұрақты көктемгі қолдауын қажет етеді.

Өнімнің техникалық сипаттамалары

Тұрақты серіппелі ілгішке арналған кесте	Мысал
Модель/серия	PH, LH, CA, CS, TH
Жүктеме сыйымдылығы (жұмыс)	0,1 кН - 500 кН
Жалпы саяхат	50мм, 100мм, 200мм, 400мм
Нақты саяхат	600 мм дейін
Жүктеменің ауытқуы (төзімділік)	±5% (стандартты) / ±3% (жоғары прек.)
Орнату орны	Көлденең / тік
Тұрғын үйді аяқтау	Ыстық мырышталған / эпоксидті
Жұмыс температурасы.	-20°C және +80°C (Қоршаған орта)
Серіппелі катушкалар материалы	60Si2Mn / 50CrVA
Жүктемені реттеу ауқымы	±10% (Өрісті реттеу)

Электр энергетикасының стандартты талаптары

Жылу электр станцияларына арналған ілгіштер мен тіректер келесі энергетикалық өнеркәсіп стандарттарына сәйкес болуы керек:

Стандартты нөмір	Стандартты атау	Негізгі талаптар
DL/T 616	Жылу электр станцияларындағы бу-су құбырлары мен тіректеріне техникалық қызмет көрсету және реттеу бойынша нұсқаулық	Пайдалануға техникалық қызмет көрсету, реттеу және тексеру талаптары
DL/T 1113	Жылу электр станцияларындағы құбыр тіректері мен ілгіштерді қабылдау коды	Зауыттық қабылдау және орнатуды қабылдау стандарттары
DL/T 5054	Жылу электр станцияларындағы бу-су құбырларын жобалаудың техникалық кодексі	Жобаны таңдау және жүктемені есептеу
GB/T 17116	Құбырлардың тіректері мен ілгіштері 1-бөлім: Техникалық сипаттамалар	Жалпы техникалық талаптар

Жылу электр станциясының тұрақты серіппелі қолдауы жоғарыда аталған стандарт талаптарының барлығына толық сәйкес келеді және зауыттық жеткізу құжаттарын электр станциясының сапасын қадағалау және қабылдау үшін тікелей пайдалануға болады.

Электр станциясының жүйесін таңдау бойынша нұсқаулық

Электр станциялары жүйесі	Құбыр атауы	Ұсынылатын өнім түрі	Типтік параметрлер
Қазандық жүйесі	Негізгі бу құбыры	Жылу электр станциясының тұрақты көктемгі тірегі	100~300 тонна, 200~400мм ығысу
Қазандық жүйесі	Бу құбырын қайта қыздырыңыз	Тұрақты серіппелі ілгіш/қолдау	80~200 тонна, 250~450мм ығысу
Қоректік су жүйесі	Жоғары қысымды қоректік су құбыры	Тұрақты + Айнымалы күштер комбинациясы	30~100 тонна, 100~250мм ығысу
Бу турбинасы жүйесі	Турбинаның кіріс/шығыс құбырлары	Жоғары дәлдіктегі тұрақты серіппелі тірек	50~150 тонна, тұрақтылық ≤±4%
Ауа, түтін газы және көмір жүйесі	Ыстық ауа құбырлары, түтіндік газ құбырлары	Айнымалы күш серіппесін қолдау	10~50 тонна, 50~150мм ығысу
Экстракциялық бу жүйесі	Барлық кезеңдердегі бу шығару құбырлары	Айнымалы күш + Тұрақты күш	5~50 тонна, 50~200мм ығысу
Дренаж жүйесі	Дренаж және үрлеу құбырлары	Айнымалы күш серіппесі	1~20 тонна, 30~100мм ығысу
Химиялық су жүйесі	Макияж суы, конденсат	Қатты тірек + Айнымалы күш	Шағын жүктеме, шағын орын ауыстыру

Электр станциясының жұмыс жағдайларына арналған 5 оңтайландырылған дизайн

Жоғары температураға бейімделуді оңтайландыру

Серіппелер 60Si2CrVA жоғары температураға төзімді серіппелі болатты пайдаланады, бұл 400 ℃ кезінде кернеуді босату жылдамдығын 50% төмендетеді

Жоғары температуралы бөлшектер жоғары температураның сусылуын болдырмау үшін 12Cr1MoV ыстыққа төзімді болатты қабылдайды.

Құбырлардан серіппелерге жылу беруді блоктау үшін жылу оқшаулағыш құбыр аяқ киімдерімен жабдықталған

Ұзақ мерзімді жұмыс тұрақтылығын қамтамасыз ету үшін көктемгі жұмыс температурасы 120℃ төмен бақыланады

Бу турбинасы интерфейсін қорғауды оңтайландыру

Тұрақтылық ≤±4%-ға дейін жақсарып, бу турбиналарына қысымды азайтты

Жеткізу алдында суық және ыстық жұмыс жағдайлары үшін калибрленген

Ыңғайлы жұмысты бақылау үшін 1 мм-ге дейінгі дәлдіктегі орын ауыстыру көрсеткіші

Құбырдың кернеуін талдауды қолдау үшін қол жетімді жүктеме-орын ауыстыру қисықтары

Ұзақ циклді жұмыс сенімділігін оңтайландыру

Жоғары жиілікті сөндіру + карбюризациялау өңдеуі бар жұдырықша беті, тозу мерзімі 5 есе ұзағырақ

Өздігінен майланатын төлкелері бар түйреуіш біліктері, техникалық қызмет көрсетуді қажет етпейтін дизайн

Барлық болттар қопсытуға қарсы шаралары бар, діріл кезінде босатпайды

Сыртқы электр станциялары үшін жарамды C4 деңгейлі коррозияға қарсы рейтинг

Орнату және іске қосу ыңғайлылығын оңтайландыру

Жеткізу алдында жобалау институтының жүктемелеріне сәйкес дәл калибрленген, тікелей орнында орнату

Арнайы құлыптан босату құралымен жабдықталған, орнатудан кейін бір рет басу арқылы құлыпты ашу

Жұмыс кезінде онлайн режимінде дәл реттеуге мүмкіндік беретін сыртқы жүктемені реттеу механизмі

Электр станциясының инспекциялық персоналының оңай бақылауы үшін айқын орын ауыстыру белгілері

Қауіпсіздіктің артық дизайны

Шамадан тыс қозғалыстың зақымдалуын болдырмау үшін жоғарғы және төменгі механикалық шектеулер

Ілгіш штангасының қауіпсіздік коэффициенті ≥5 есе, сыну қаупін болдырмайды

Төтенше жағдайларда да қауіпсіз қолдауды қамтамасыз ететін серіппелі сынудан қорғау құрылғысы

Операторларға уақтылы өңдеу үшін шамадан тыс жүктеме ескерту белгілері

Электр станциясын пайдалану және техникалық қызмет көрсету тәжірибесі (саланың 14 жылдық қысқаша мазмұны)

Жалпы проблемалар және алдын алу шаралары

Жұмыс мәселесі	Себептерді талдау	Алдын алу шаралары
Серіппелі құлып босатылмаған	Орнатқаннан кейін құлыптау болттарын алуды ұмытып кету	Орнатуды қабылдауды тексеру тізіміне қосу керек
Ауыстырудың кептелуі	Механизмнің тот басуы, майлаудың болмауы	Штифті біліктерді жыл сайынғы тексеру және майлау
Жүктеменің үлкен ауытқуы	Құбырдың нақты салмағы жобаға сәйкес келмейді	Операциядан кейін 1 айдан кейін қайта тексеріңіз және реттеңіз
Ілінді еңкейту	Көлденең құбырдың үлкен ығысуы	Ауыстыруға мүмкіндік беретін құрылымдарды таңдаңыз
Қатты коррозия	Сыртқы, жағалаудағы орталар	Мырышталған немесе тот баспайтын болаттан жасалған материалдарды таңдаңыз

Электр станциясын тексерудің негізгі нүктелері (тоқсан сайын ұсынылады)

Жеткізу алдында әрбір өнімге кешенді ішкі сынақ жүргізіледі

Жеткізу алдында әрбір өнім толық ішкі сынақ процесінен өтеді. Бұл процесс өлшемді және визуалды тексеруді, PMI (оң материалды анықтау), қаттылықты сынауды, қажет болған жағдайда MT/PT бұзылмайтын сынауды, жүктің орын ауыстыру қисықтарымен серіппелі жүктемені сынауды және жабын қалыңдығын өлшеуді қамтиды. Зауыттық сынақ есептері (FTR) және материалды сынау есептері (MTR) жеткізіледі.

Үшінші тарапты аккредиттеу туралы түсініктеме

Ішкі тестілеу ILAC аккредиттелген үшінші тарап тестілеуімен бірдей емес. Егер үшінші тарап куәландырған сынақ немесе зертханалық сынақ қажет болса, оны бөлек қосымша қызмет ретінде ұсынуға болады.

Қосымша үшінші тарап тексеру қызметтері (бөлек келтірілген)

1. Материалды сынау

Бұл қызмет химиялық құрамды талдауды, созылуды сынауды, Charpy төмен температурадағы соққыны сынауды және қаттылықты сынауды қамтиды.

2. Дәнекерлеу NDT

Қолжетімді әдістерге магниттік бөлшектерді сынау (MT), сұйық пенетрантты сынау (PT), ультрадыбыстық сынақ (UT) және радиографиялық сынақ (RT) кіреді.

3. Көктемгі жүктеме өнімділігін тексеру

Жүктеменің ығысуының қисықтары енгізілген.

4. Ыстық мырыштау / эпоксидті жабынды коррозиядан қорғауды тексеру

5. Тестілеу, зауыттық бақылау және жөнелту алдындағы инспекция (PSI)

Біздің ерекше артықшылықтарымыз

LISEGA халықаралық құбырларды қолдау жүйесімен салыстырылды

Біздің өнімді жүктеу дәлдігі, сынақ стандарттары және құжаттама жүйелері LISEGA халықаралық құбырды қолдау жүйесімен салыстырылады.

Стандартты отандық жеткізушіден жоғары

Өнімнің өзін ғана қамтамасыз ететін стандартты отандық өндірушілерден айырмашылығы, біз әр серіппелі қондырғымен жүктеме-орын ауыстыру қисығын береміз. Біз сондай-ақ үшінші тараптың SGS тестілеуін және куәландырылған тексерулерді ұйымдастыруға көмектесеміз және біз шетелдік жобалар үшін PE/CPE инженерлерінің құжаттарды қарауына қолдау көрсетеміз.

Электр станциясы жобасын жеткізу және қызмет көрсету

Электр станциясы жобасын жеткізу стандарттарыЗауыттық құжаттар пакеті (электр станциясының сапасын қадағалау талаптарына сәйкес):

Өнімнің біліктілік сертификаты

Материал сапасының сертификаттары

Көктемгі сынақ есептері

Толық машина жүктемесінің сынақ қисықтары

Орнату және пайдалану жөніндегі нұсқаулық

Зауыттық тексеру жазбалары

Сайттағы қызмет:

Техникалық персонал орнында техникалық ақпаратты ашу

Орнату бойынша нұсқаулық және іске қосу

Электр станциясының секциялық сынақ жұмысын қолдау

Құрылғының 168 сағаттық сынақ операциясы үшін эскорт

Электр станциясы жобасының рекорды

300 МВт, 600 МВт, 1000 МВт қондырғыларды қоса алғанда, 30+ отандық электр станциясының жобаларына қызмет көрсетті.

1000 МВт ультра критикалық қондырғының төрт негізгі құбырына қолдау көрсетілді

Жылу электр станциясын жаңарту жобасында 200-ден астам тірек/ілгіш ауыстырылды

Жылдар бойы сапаға шағымдар жоқ, электр станцияларынан сатып алудың жоғары деңгейі

Сатудан кейінгі қызмет көрсету міндеттемесі

Өнімнің 3 жылдық кепілдігі, кепілдік мерзімі ішінде тегін жөндеу және ауыстыру

Электр станциясының апаттық мәселелеріне тәулік бойы жауап беру, 48 сағат ішінде орнында қолдау көрсету

Өмір бойы техникалық кеңес беру және қосалқы бөлшектерді жеткізу

Жыл сайынғы қолдау/ілгіштерді тексеру қызметі қол жетімді

Жылу электр станциясының тұрақты серіппелі тірегі жылу электр станцияларындағы жоғары температура мен жоғары қысымды құбырлар үшін сенімді тірек таңдау болып табылады. Электр энергетикасындағы 14 жылдық терең тәжірибемізбен біз электр станциясының жұмыс жағдайлары мен стандарт талаптарын мұқият түсінеміз, кәсіби өнімдер мен қызметтер арқылы қондырғының қауіпсіз және тұрақты жұмысын қамтамасыз етеміз.
