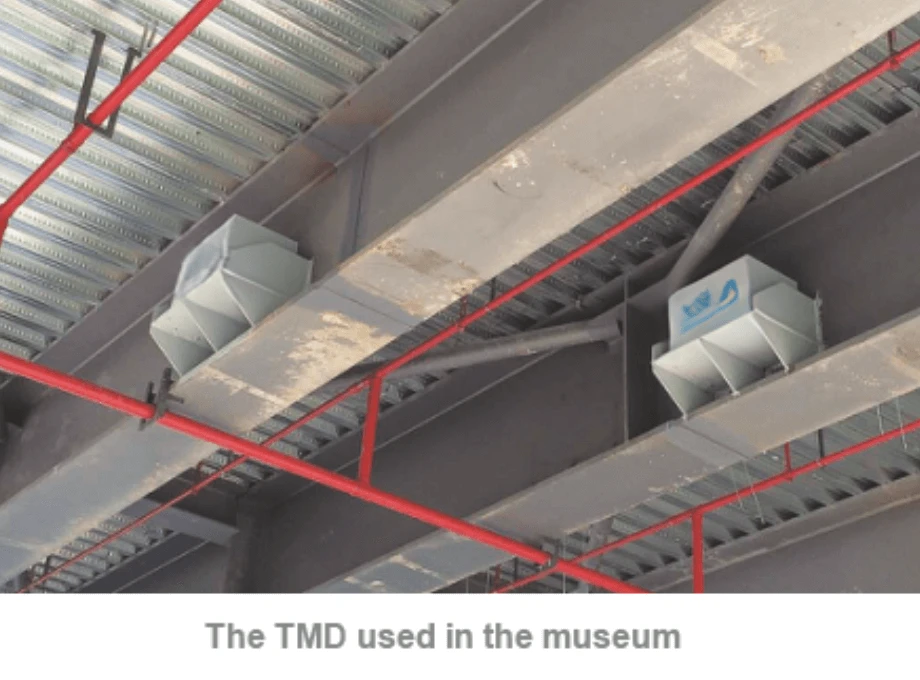

Бапталған массалық демппер

Көбінесе TMD немесе гармоникалық абсорбер деп аталатын бапталған массалық демпфер - жоғары тербеліс амплитудасы нүктесінде құрылымға бекітілген екінші реттік масса-серіппе-демпфер жүйесі. Оның міндеті - резонанстық қозғалысқа қарсы тұру. Жел, жаяу жүргіншілер қозғалысы немесе техника құрылымның табиғи жиіліктерінің бірін қоздырғанда, TMD қарама-қарсы тербеледі, механикалық энергияны негізгі құрылымнан тартып, оны жылу ретінде таратады. Нәтиже – серуендеудің, үдеу мен орын ауыстырудың айтарлықтай төмендеуі, ол жолаушылардың жайлылығын жақсартады, құрылымдық емес элементтерді қорғайды және шаршау мерзімін ұзартады.

Янчжоу Тяньшун ғимараттарға, көпірлерге, өнеркәсіптік стектерге және жіңішке архитектуралық ерекшеліктерге арналған бапталған жаппай демпферлерді жеткізеді. Жобалау және дайындау жұмыстары ISO 9001 талаптарына сәйкес сапа менеджменті жүйесі бойынша жүзеге асырылған демпферлік технологияның жиырма жылдан астам тәжірибесімен расталады.

Үш компонент құрылымға қалай бапталған

TMD жұмыс істейді, себебі үш параметр – масса, қаттылық және демпферлік – негізгі құрылымның динамикалық сипаттамаларына сәйкес келетіндей реттеледі.

Масса мақсатты діріл режимінің модальды массасының бір бөлігі ретінде өлшенеді. Қалыпты масса арақатынастары қол жетімді кеңістікке, қажетті өнімділікке және құрылымдық шектеулерге байланысты модальды массаның 0,5%-дан 5%-ға дейін ауытқиды. Үлкенірек масса әдетте дірілді азайтуды қамтамасыз етеді, бірақ ол сонымен қатар еденге немесе жақтауға қосымша ауырлық жүктемесін түсіреді.

Әдетте шиыршық серіппелермен немесе жапырақты серіппелермен қамтамасыз етілетін қаттылық TMD табиғи жиілігі қиындық тудыратын құрылымдық жиілікке сәйкес келетіндей етіп таңдалады. Кейде тиімді өткізу қабілеттілігін кеңейту үшін шағын әдейі офсет енгізіледі. Құрылым резонанс жасай бастағанда, TMD массасы бірдей дерлік жиілікте, бірақ фазадан тыс тербеліс жасайды, құрылымның қозғалысына кері итермелейтін инерциялық күш тудырады.

Демпферлік элемент — көбінесе тұтқыр демпфер немесе құйынды ток амплитудасы — TMD тербелісінің амплитудасын басқарады және бір циклде қанша энергияны кетіруге болатындығын анықтайды. Тым аз демпферлік өткір, бірақ тар жауап береді; тым көп массаны құлыптап, пайдасын жояды. Оңтайлы демпферлік қатынас массалық қатынасқа және қызығушылықтың жиілік диапазонында қалаған өнімділікке негізделген.

Осы үш параметр дұрыс орнатылғаннан кейін TMD сыртқы қуатсыз, клапандарсыз немесе басқару сигналдарысыз жұмыс істейді. Ол құрылым резонансқа енген сайын автоматты түрде жауап береді және ол сыни емес жағдайларда әрекетсіз күйде қалады.

Дизайн және құрастыру тәсілі

Біз жеткізетін әрбір TMD жобаға арналған жинақ болып табылады. Біз құрылымның модальды талдауынан бастаймыз - табиғи жиіліктер, режимдік пішіндер және модальды массалар - әдетте жазбаның құрылымдық инженері қамтамасыз етеді. Осы деректерден біз массаны таңдаймыз, қажетті серіппе қаттылығын есептейміз және жеделдету немесе орын ауыстырудың көрсетілген төмендеуін қамтамасыз ететін демпферлік сипаттамаларды анықтаймыз.

Массалық корпус әдетте болат пластиналардан ықшам блокқа бұрандалы немесе дәнекерленген. Серіппелер мамандандырылған өндірушілерден талап етілетін жылдамдық пен шаршау мерзіміне дейін тапсырыс беріледі. Сұйықтықтың тұтқыр элементтері, тұтқыр серпімді жастықшалары немесе магниттік құйынды ток жүйелері арқылы демпфингке соққыға, қызмет ету мерзіміне және техникалық қызмет көрсету таңдауларына байланысты қол жеткізуге болады. Барлық құрамдас бөліктер кейіннен құрылымға бекітілген қатты тірек жақтауында жиналады және тураланады.

Жүк көтергіш бөлшектер үшін материалдың қадағалануы сақталады, ал серіппелі сертификаттар құжаттама пакетіне кіреді. Жіберу алдында біз сынақ қондырғысында жиналған TMD табиғи жиілігі мен демпферлік қатынасын тексереміз. Құрылғының жобалық мақсаттарға сәйкес келетінін растайтын есеп өніммен бірге жеткізіледі.

Техникалық ауқымы

Биік мұржалар немесе бақылау мұнаралары сияқты өте төмен жиілікті қолданбалар үшін гравитацияны қалпына келтіретін күш қажетті қаттылықты қамтамасыз ететін маятник түріндегі TMD-лерді беруге болады.

Бапталған массалық демпферлер өлшенетін айырмашылықты тудыратын жерде

Көпірлер мен тіректер

Ұзын аралықтағы жаяу жүргіншілер көпірлері мен жол көпірлері жаяу жүргіншілер тудыратын бүйірлік ауытқуға және желден туындаған дірілге сезімтал. Палубаның астына немесе пилонның ішіне орнатылған TMD жылдамдатуды ыңғайлы сезінетін деңгейге дейін төмендетеді және кабельдер мен қосылыстарда шаршауды болдырмайды.

Биік жіңішке құрылымдар

Түтін мұржалары, теледидар мұнаралары және бақылау мұнаралары құйынды төгуді және екпінді желдің дірілін сезінеді. Критикалық режимнің анти-түйінінің жоғарғы жағында немесе жанында орналасқан TMD амплитуданы қысқартады және құрылымдық қабықты қорғайды.

Жаяу жүргіншілер құрылымдары

Баспалдақтарды, аудитория балкондарын және жаяу, жүгіру немесе ырғақты тобыр қозғалысы арқылы қозғалатын жаяу жүргіншілер көпірлерін TMD көмегімен анықтауға болады. Масса, серіппелер және демпфер көбінесе жүру жолының астында немесе жалған төбенің ішінде жасырылады.

Өндірістік ғимараттар мен жабдықтар платформалары

Желдеткіштер, компрессорлар, центрифугалар және басқа айналмалы машиналар белгілі жиіліктерде тұрақты күйдегі діріл жасайды. Амортизаторды жабдықтың жұмыс жылдамдығына немесе еденнің резонанстық жиілігіне реттеу дірілдің көрші аумақтарға таралуын болдырмайды және құбыр қосылымдары мен электр шкафтарына техникалық қызмет көрсетуді азайтады.

Үлкен ашық аралықтары бар құрылыс едендері

Табиғи жиілігі төмен кеңсе едендері, гимназиялар және концерттік залдар халық ырғағымен қозғалған кезде серпілуді сезінуі мүмкін. Төбенің бос бөлігіне немесе көтерілген еденнің астына орнатылған TMD сәулет схемасын өзгертпестен қозғалысты әлсіретеді.

Жиі қойылатын сұрақтар

TMD үшін дұрыс өлшемді және баптауды қалай анықтауға болады?

Құрылымдық инженер модальды талдау нәтижелерін береді: табиғи жиіліктер, режим пішіндері және модальды массалар. Содан кейін белгіленген баптау формулалары арқылы массаны, қаттылықты және демпфингті есептейміз. Құрастырылған жиіліктерді тексеру үшін далалық өлшеу науқаны қажет болса, біз бұл процесті қолдап, соңғы іске қосу алдында TMD-ді дәл баптай аламыз.

TMD бірнеше діріл режимдері үшін жұмыс істей ала ма?

Бір TMD белгілі бір жиілікке реттеледі. Бірнеше режимді басқару қажет болса, әрқайсысы әртүрлі жиілікке бағытталған бірнеше TMD орнатуға болады. Немесе, кішірек TMD-лердің бөлінген массиві кеңірек жиілік диапазонын қамтуы мүмкін.

TMD техникалық қызмет көрсетуді қажет ете ме?

Серіппелер мен мойынтіректер сияқты механикалық құрамдас бөліктерді мезгіл-мезгіл визуалды түрде тексеру керек, ал табиғи жиілікті портативті акселерометрлер арқылы мерзімді түрде тексеруге болады. Демпферлік элементтер, әсіресе олар тығыздалған сұйықтық амортизаторлары болса, әдетте дизайн мерзімі үшін техникалық қызмет көрсетуді қажет етпейді. Біз әрбір жеткізілімде тексеру кестесін береміз.

TMD қосу ғимараттағы статикалық жүктемеге әсер ете ме?

Иә, TMD оның массасына тең шоғырланған өлі жүктемені қосады. Құрылымдық инженер мұны еденнің немесе жақтаудың дизайнында есепке алуы керек. Қажет болған жағдайда жергілікті арматураны қосу үшін біз нақты салмақты, аяқ ізін және бекіту мәліметтерін жобалау процесінің басында береміз.

Пайдаланушы TMD үшін әдеттегі жеткізу уақыты қандай?

Жеткізу уақыты масса өлшеміне және амортизатор түріне байланысты. Анықтама ретінде, 500 кг-нан 5000 кг-ға дейінгі диапазондағы стандартты TMD он-он төрт апта ішінде жасалып, сыналуы мүмкін. Үлкенірек немесе ауқымды біліктілік тестілеуді қажет ететін қондырғылар ұзағырақ уақыт алуы мүмкін, біз оны баға белгілеу сатысында растаймыз.

Тяньшунмен жұмыс

Бізге модальды деректеріңізді немесе діріл мәселесінің сипаттамасын жіберіңіз, қолданба инженері алдын ала TMD конфигурациясы мен өнімділік бағалауымен жұмыс күні ішінде жауап береді. Біз жоба тобымен массалық геометрияны, серіппенің орналасуын және демпферлік түрін аяқтау үшін демпфер қол жетімді кеңістікке сай және өнімділік сипаттамасына сәйкес келеді. Арнайы әрлеулер, ауа райына төзімді қоршаулар және қашықтан бақылау құралдарының бәрі стандартты жеткізіліміміздің бір бөлігі болып табылады.

Біздің өндіріс кезеңдері ашық хабарланады және біз құрастырылған баптау параметрлерін растайтын соңғы сынақ есебін береміз. Жеткізуден кейін біз іске қосу бойынша қолдау көрсетуге және ұзақ мерзімді техникалық қызмет көрсету бойынша кеңес алуға дайынбыз.

Қозғалысқа қарсы қозғалатын реттелетін массалық амортизаторлар, бір ватт сыртқы қуатты қажет етпестен құрылымды тыныштандырады.
