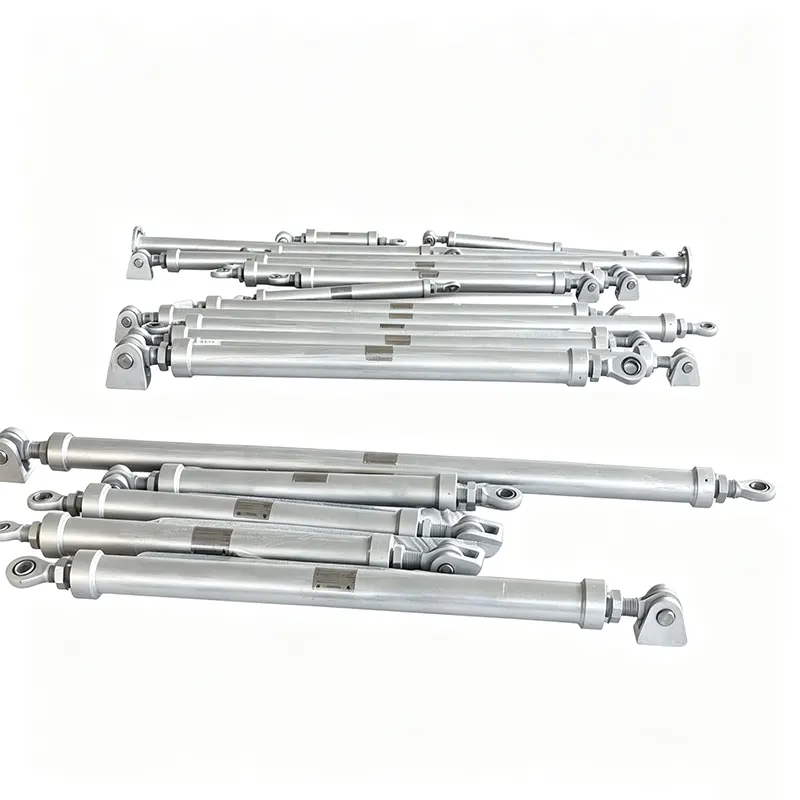

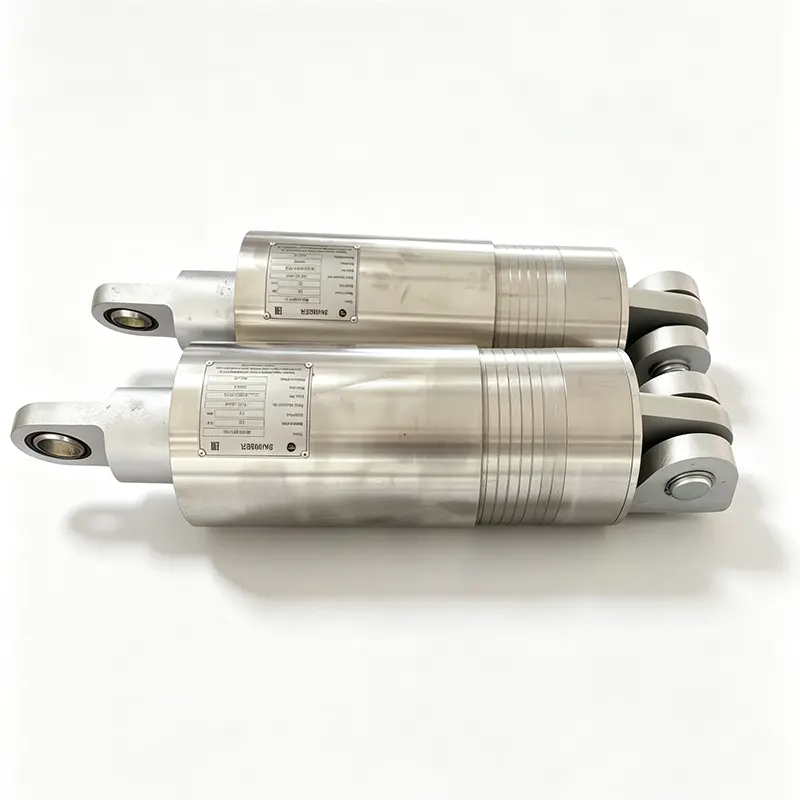

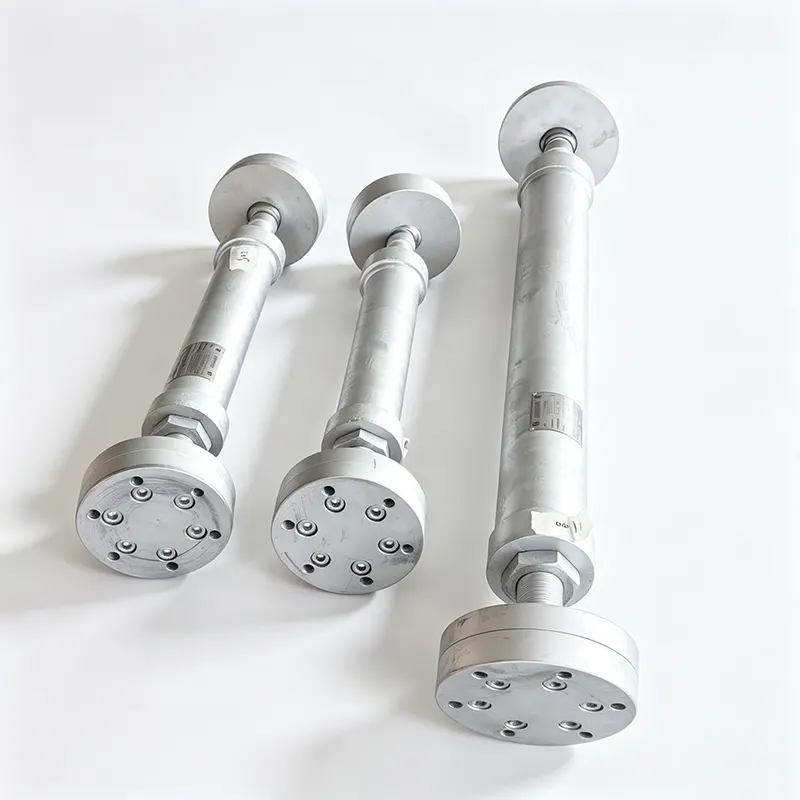

Құбырларды бекітуге арналған гидравликалық тежегіштер

Янчжоу Тяньшун 2012 жылдан бері электр энергиясын өндіру, мұнай-химия және ядролық нысандарды гидравликалық сөндіргіштермен қамтамасыз етеді. Біздің YZN сериялы сөндіргіштер 45-тен астам елде жұмыс істейді, 35 000 м² зауыт, 100-ден астам білікті персонал және ISO 90012 сертификатталған сапа жүйесі.

Гидравликалық сөндіргіш құбырларды қалай қорғайды

Гидравликалық тежегіш - бұл жылдамдыққа сезімтал шектеу. Қалыпты жұмыс жағдайында термиялық кеңею және қысқару құбырдың баяу қозғалуына әкеледі. Құбырларды бекітуге арналған гидравликалық тежегіштер бұл қозғалысты іс жүзінде еш қарсылықсыз орындайды, еркін сырғанайтын тірекке ұқсайды. Құбыр кенет үдеуден өткенде - су балғасынан, сақтандырғыш клапанның ағуынан, сейсмикалық белсенділіктен немесе сорғы жұмысынан - ішкі клапан секундтың бір бөлігінде жабылады. Бұл кезде сөндіргіш қатты дерлік тірекке айналады, динамикалық жүктемені ғимарат құрылымына немесе якорь нүктесіне тасымалдайды және әйтпесе соққының зақымдалуын, шамадан тыс кернеуді немесе шаршауды бұзуды тудыруы мүмкін құбырдың жылжуын болдырмайды.

Критикалық айырмашылық - жылдамдық шегі. Баяу қозғалыстар шектеусіз өтеді. Жылдам қозғалыстар құлыпталады. Бұл құбыр жүйесіне тек қажет кезде лездік шектеуді ала отырып, тұрақты жылу циклдері үшін икемділігін сақтауға мүмкіндік береді.

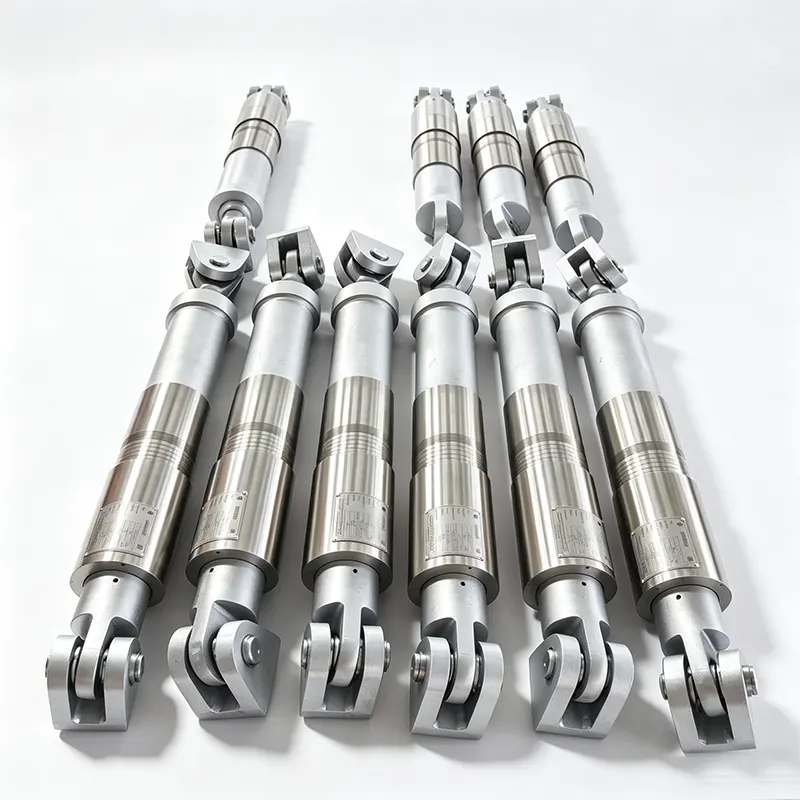

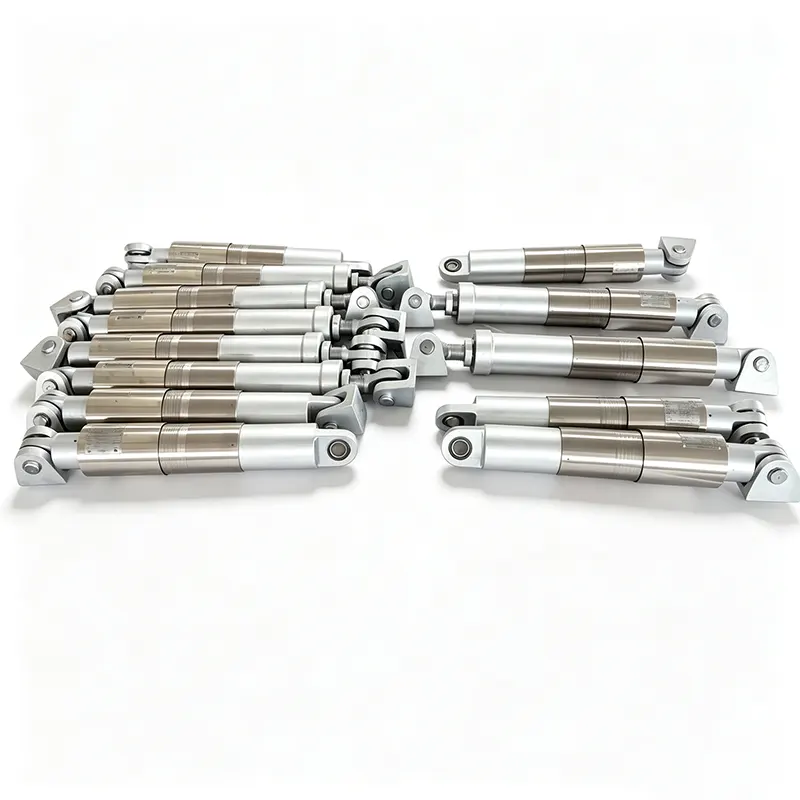

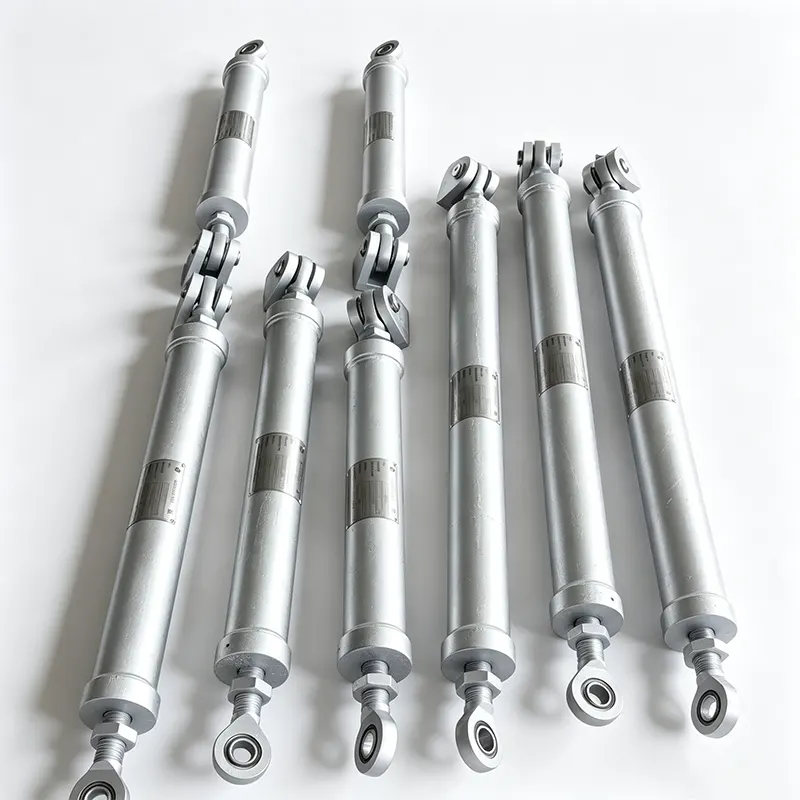

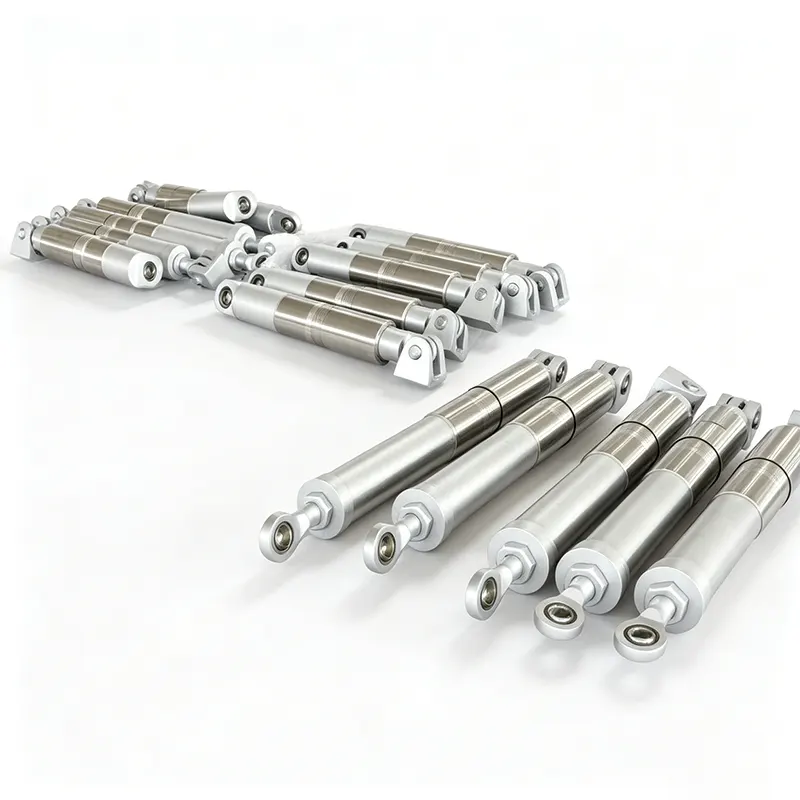

YZN сериясының дизайны мен мүмкіндіктері

Көрінетін позиция индикаторы

Шұңқыр корпусындағы анық механикалық индикатор екі бағытта да қол жетімді инсульт ауқымын көрсетеді. Техникалық қызмет көрсету топтары құрылғының жобалық қозғалыс шегінде жұмыс істеп тұрғанын немесе реттеуді қажет ететінін құрылғыны ажыратпай-ақ бір қарағанда тексере алады.

Шағын және симметриялы құрылыс

Симметриялық орналасу орнату бағдарын жеңілдетеді және дұрыс емес орнату ықтималдығын азайтады. Оның ықшам конверті үлкенірек серіппелерді немесе қатты тіректерді орналастыруға болмайтын тығыз құбыр сөрелеріне және кептелістерге сәйкес келеді.

Төмен үйкеліс және қысқа құлыптау уақыты

Ішкі үйкеліс дәл өңдеу және тығыздағышты таңдау арқылы азайтылады. Динамикалық жауап беру уақыты, жылдам қозғалыстың басталуынан толық құлыпқа дейінгі аралық өте қысқа. Бұл турбиналық қосылымдар мен қысымды ыдыстың саптамалары сияқты сезімтал жабдықты қорғау үшін өте маңызды болып табылатын сөндіргіш қосылғанға дейін құбырдың болмашы ығысуын қамтамасыз етеді.

Жоғары құлыптау күші мүмкіндігі

Құлыпталған кезде, құбырларды ұстауға арналған гидравликалық тежегіштер айтарлықтай созылу және қысу жүктемелеріне шыдай алады. Динамикалық жауап беру кезінде пайда болатын демпферлік күш жылдамдық кірісіне пропорционал және құбыр кернеуін талдау талаптарына сәйкес келетін қажетті жобалық жүктемеге дейін көрсетілуі мүмкін.

Мөр және баспа құралдарының үйлесімділігі

Тығыздағыштар гидравликалық сұйықтықпен және сыртқы зауыттық ортамен ұзақ мерзімді үйлесімділік үшін таңдалады. Сұйық орта, әдетте жоғары тұрақты силикон майы, жұмыс температурасының диапазонында тұрақты тұтқырлықты сақтайды. Тығыздағыш материалдар ескіруге және ағып кетуге қарсы тұрады, бұл техникалық қызмет көрсетусіз ұзақ қызмет ету мерзіміне ықпал етеді.

Техникалық ауқымы

Барлық мәндер құбырдың арнайы жүктеме жағдайына және жоба талаптарына бейімделген. Стандартты емес штрихтар, жүктеме көрсеткіштері және қосылым түрлері клиент сызбаларына қарсы жасалған.

Сапаны бақылау және сынау

Әрбір YZN гидравликалық сөндіргіші жөнелтуден бұрын функционалды қабылдау сынағынан өтеді. Арнайы сынақ стенді еркін қозғалысты тексеру үшін баяу циклды қолданады, содан кейін құлыптауды растау және нәтижесінде жүк сыйымдылығын өлшеу үшін жылдам орын ауыстыруды модельдейді. Қысым шекарасы тексеріліп, индикатордың жұмысы тексерілді. Сынақ жазбалары сақталады және оларды жөнелтумен бірге беруге болады.

Материалды бақылау қысымы бар бөліктер мен гидравликалық сұйықтық үшін сақталады. Ядролық қолданбаларда ASME қазандық және қысымды ыдыстар коды III бөлімінің тиісті бөлімдеріне және клиентке арналған қосымша талаптарға сәйкестікті қоса, қажетті сапаны қамтамасыз ету бағдарламалары қолданылады. Біздің ISO 9001 сертификатталған жүйеміз шикізатты қабылдаудан бастап соңғы тексеруге дейінгі барлық процедураларды реттейді.

Біздің тапсырыстарымыздың 70%-дан астамы көптеген жобалар бойынша снубберлеріміздің тұрақты жұмысына сенімді болатын ұзақ мерзімді қайталанатын клиенттерден келеді.

Құбырларды бекіту үшін гидравликалық сөндіргіштер қолданылатын жерлерде

YZN сериясы жылу икемділігі мен лезде динамикалық шектеудің тіркесімі келісуге болмайтын маңызды құбыр жүйелеріне орнатылады.

Атом электр станциялары

Негізгі бу, қоректік су және қауіпсіздікке байланысты құбырлар. Снубберлер қалыпты жұмыс кезінде үлкен термиялық қозғалыстарға мүмкіндік бере отырып, сейсмикалық әсерлерден және құбырларды бұзудан динамикалық әсерлерден қорғайды. Толық материал және сынақ құжаттама пакеттері стандартты болып табылады.

Жылу электр станциялары

Қазандық қоректік су желілері, бу шығару құбырлары және турбиналық айналма жүйелер. Снюбберлер клапан жұмысынан болатын өтпелі жүктемелерді азайтады және құбырдың соғуын болдырмайды.

Мұнай-химия және мұнай өңдеу қондырғылары

FCCU, реформаторлар және компрессорлық станциялардағы технологиялық құбырлар. Снубберлер термиялық циклдарды реттей отырып, екі фазалы ағыннан туындаған дірілді және кездейсоқ жарылыс жүктемелерін өңдейді.

Болат диірмендері және өнеркәсіптік газ жүйелері

Ыстық жарылыс пештері мен оттегі құбырлары жылдам термиялық өтпелі процестер мен дірілді бастан кешіреді. Гидравликалық сөндіргіштер жылу өсімін шектеместен құбырдың туралануын сақтайды.

Сорғы және компрессорлық станциялар

Шығару желілері пульсацияға немесе су соққысына ұшырайды. Снубберлер жылдамдыққа сезімтал шектеулер ретінде әрекет етеді, фланецтер мен тіректердің кернеуін болдырмайды.

Жиі қойылатын сұрақтар

Гидравликалық снаббер қатты тіреуіштен немесе серіппелі тіректен қалай ерекшеленеді?

Қатты тірек құбырды орнында бекітеді және барлық жылу қозғалысын болдырмайды, бұл құбырлар мен жалғанған жабдықта шамадан тыс кернеуге әкелуі мүмкін. Серіппелі тірек ауырлық жүктемелерін көтереді, бірақ динамикалық күштерді ұстамайды. Гидравликалық снаббер екі қажеттілікті де өтейді: ол баяу термиялық кеңеюге және еркін қысқартуға мүмкіндік береді, содан кейін құбыр жылдамдығы алдын ала белгіленген шекті мәннен асқанда миллисекунд ішінде құлыпталады. Бұл термиялық икемділікке нұқсан келтірместен дәл қажет болғанда динамикалық шектеуді қамтамасыз етеді.

Құлыптау жылдамдығының параметрін не анықтайды және оны реттеуге болады ма?

Құлыптау жылдамдығының шегі құбырдың максималды күтілетін жылу кеңею жылдамдығына және су балғасы немесе сейсмикалық соққы сияқты динамикалық оқиғадан туындайтын ең аз жылдамдыққа сәйкес орнатылады. Біздің инженерлер қалыпты жұмыс кезінде снабберді бос ұстайтын, бірақ өтпелі кезең кезінде толық шектеуді қамтамасыз ететін мәнді анықтау үшін жобалық құбыр кернеуінің талдауын қарайды. Табалдырық зауытта орнатылған және сынақ стендісінде функционалды түрде тексерілген; егер жұмыс жағдайлары өзгерсе, параметрді біздің мекемеде қайта калибрлеуге болады.

Гидравликалық снаббердің қызмет ету мерзімі ішінде қандай техникалық қызмет көрсету қажет?

Құрылғының баяу орын ауыстыру кезінде әлі де қарсылықсыз қозғалатынын және жылдам қозғалыс кезінде дұрыс құлыпталатынын растау үшін мерзімді функционалдық сынақтан өткізуді ұсынамыз. Электр және технологиялық қондырғыларда бұл тексеру әдетте 3-5 жыл сайын немесе зауытқа техникалық қызмет көрсету бағдарламасына сәйкес орындалады. Тығыздау аймағын және штрих индикаторын визуалды тексеру оңай. Құрылғыны қалпына келтіру қажет болса, сұйықтықты ауыстыру, тығыздағышты ауыстыру және қайта сертификаттауды қоса алғанда, зауыттық қызметті ұсынамыз.

YZN сөндіргіштері сыртқы орнатуға немесе коррозиялық зауыттық орталарға төтеп бере ала ма?

Иә. Стандартты цилиндр сыртқы өнеркәсіптік қондырғылардың көпшілігіне жарамды коррозияға төзімді жабынды алады. Жағалаудағы, теңіздегі немесе химиялық агрессивті атмосфералар үшін біз цилиндрді тот баспайтын болаттан жеткізе аламыз және поршеньдік штанга жабындары мен тығыздағыш материалдарын осы жағдайлар үшін арнайы таңдай аламыз. Біз сайттың ортасы мен температура диапазонына негізделген материалды таңдау бойынша кеңес беруге қуаныштымыз.

Ядролық немесе қауіпсіздік тұрғысынан маңызды қолданбалар үшін қандай құжаттама қамтамасыз етіледі?

Біз қысымды ұстап тұратын құрамдас бөліктерге арналған материалдың толық қадағалануын, диірменнің сертификатталған сынақ есептерін, гидравликалық сұйықтықты сертификаттауды, функционалдық сынақ жазбаларын және қолданыстағы кодтарға сәйкестік туралы декларацияны қамтамасыз етеміз. Жоба талап етсе, құжаттама ASME III бөліміне немесе басқа ядролық стандарттарға сәйкес келеді. Біздің сапа жүйеміз жүйелі түрде тексеріліп отырады және біз қосымша клиенттік аудиттер мен құжаттама талаптарын қанағаттандыра аламыз.

Инженерлік қолдау және қызмет көрсету

Құбырды шектеу қолданбасы үшін дұрыс тұтқаны таңдау жүктеме деректерін, күтілетін жылу қозғалысын және құлыптау жылдамдығының шегін қамтиды. Біздің инженерлер сәйкес өлшем мен параметрді растау үшін құбыр кернеуі туралы есептермен жұмыс істейді. Арнайы есептік жазба менеджерлері сұрауларға 24 сағат ішінде жауап береді және кідіріссіз техникалық ұсыныстар береді.

Арнайы конфигурациялар — стандартты емес инсульт, коррозиялық атмосфераға арналған арнайы материалдар немесе ядролық класс құжаттамасы — ерекшелік емес, әдеттегі тапсырыстар ретінде өңделеді. Жеткізуден кейін біз орнату бойынша нұсқаулық пен техникалық қызмет көрсету бойынша кеңестер береміз, оның ішінде қызмет ету мерзімі бойы үздіксіз сенімділікті қамтамасыз ету үшін мерзімді функционалдық сынақтар бойынша ұсыныстар.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 м² нысан, Цзянсу, Қытай — 45-тен астам елге экспорттау.

Құбырға қажет болғанда ғана құлыпталатын және қалған уақытта жолдан аулақ болатын гидравликалық сөндіргіштер.
